| Ürün Türü | LED 4K UHD Televizyon |
| Marka | Sony |
| Model | Bravia KD55XG8596 |
| Ekran Boyutu | 55 inç (139 cm) |
| Çözünürlük | 3840 x 2160 piksel (4K) |
| Görüntü Teknolojisi | Triluminos Display, doğrudan LED arka aydınlatma |
| Uyumlu HDR Formatları | HDR10, HLG, Dolby Vision |
| İşletim Sistemi | Android TV (Oreo veya sonraki sürüm) |
| İşlemci | X1™ (4K HDR İşlemci X1™) |
| Bağlantı Özellikleri | 4 HDMI girişi, 3 USB portu, Ethernet, Wi-Fi 802.11ac, Bluetooth 4.2 |
| Ses Çıkışı | Her biri 10 W olan 2 hoparlör |
| Akıllı Özellikler | Dahili Google Asistan, Dahili Chromecast, uygulamalara erişim (Netflix, YouTube, vb.) |
| Ayaksız Boyutlar (G x Y x D) | Yaklaşık 1231 x 713 x 71 mm |
| Ayaksız Ağırlık | Yaklaşık 16,6 kg |
| Güç Tüketimi (tipik) | Yaklaşık 150 W |
| Güç Kaynağı | 220-240 V AC, 50/60 Hz |
| VESA Standardı | 400 x 300 mm (SU-WL450 duvara monte braketiyle uyumlu) |
| Bakım ve Temizlik | Ekran ve kasa için yumuşak, kuru bir bez kullanın. Kimyasal ürünler kullanmayın. |
| Güvenlik | Duvar montajı yetkili bir kurulumcuya yaptırılmalıdır. Cihazı asmayın veya üzerine yaslanmayın. |
| Yedek Parçalar ve Tamir Edilebilirlik | Uzaktan kumanda, masaüstü standı, piller. Sony yetkili servisi tarafından onarım. |
Sık sorulan sorular - Bravia KD55XG8596 SONY
Kullanıcıların soruları hakkında Bravia KD55XG8596 SONY
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Televizyon PDF formatında ücretsiz! Kılavuzunuzu bulun Bravia KD55XG8596 - SONY ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. Bravia KD55XG8596 markasının SONY.
KULLANIM KILAVUZU Bravia KD55XG8596 SONY

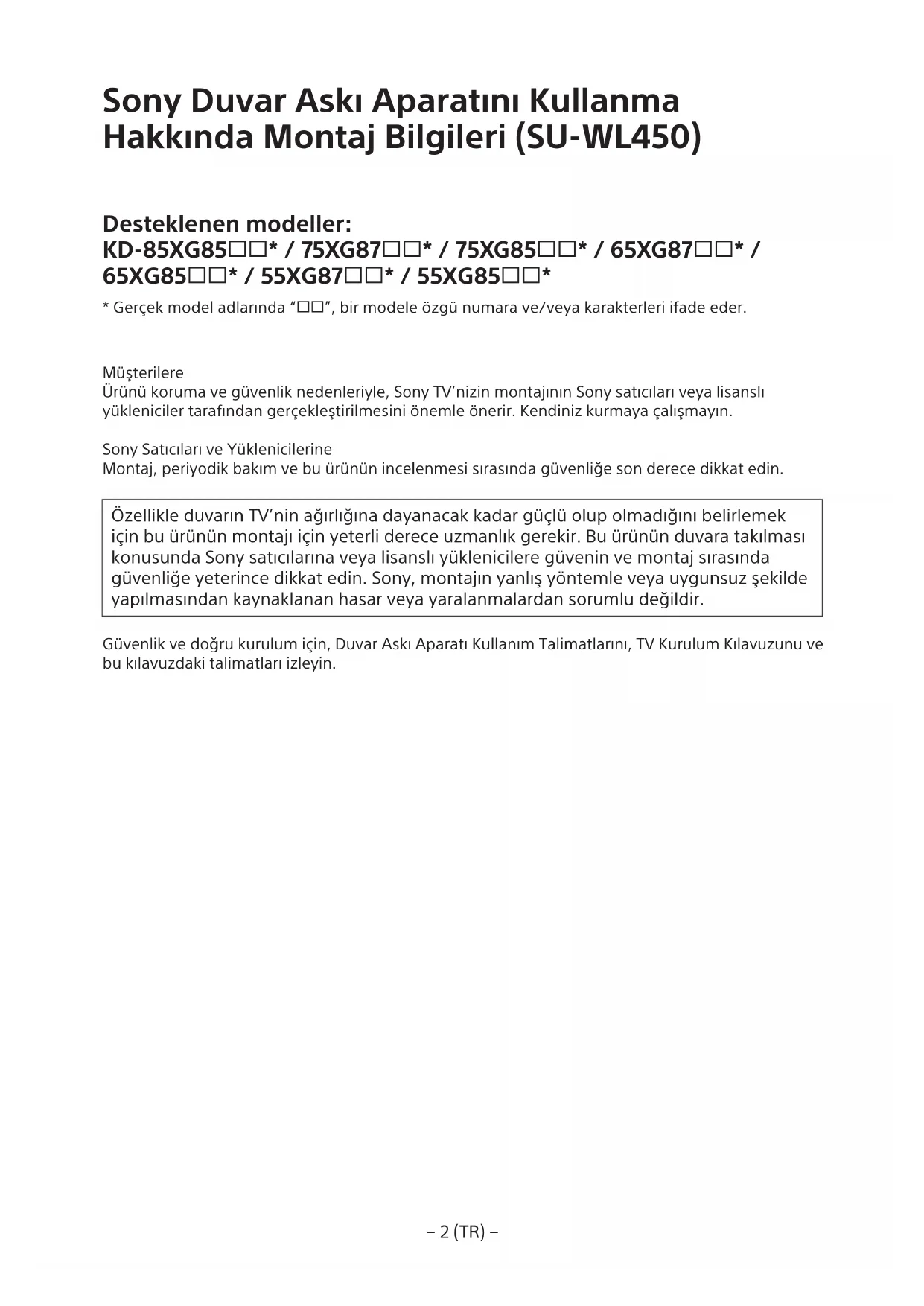

Sony Duvar Askı Aparatını Kullanma Hakkında Montaj Bilgileri (SU-WL450)
Desteklenen modeller:
KD-85XG85□□* / 75XG87□□* / 75XG85□□* / 65XG87□□* / 65XG85□□* / 55XG87□□* / 55XG85□□*
* Gerçek model adlarında “☐☐”, bir modele özgü numara ve/veya karakterleri ifade eder.
Müşterilere
Ürünü koruma ve güvenlik nedenleriyle, Sony TV'nizin montajının Sony satıcıları veya lisanslı yükleniciler tarafından gerçekleştirilmesini önemli önerir. Kendiniz kurmaya çalışmayın.
Sony Saticıları ve Yüklenicilerine
Montaj, periyodik bakım ve bu ürünün incelenmesi sırasında güvenliğe son derece dikkat edin.
Özellikle duvarın TV'nin ağırlığına dayanacak kadar güçlü olup olmadığını belirlemek için bu ürünün montajı için yeterli derece uzmanlık gerekir. Bu ürünün duvara takılması konusunda Sony satıcılarına veya lisanslı yüklenicilere güvenin ve montaj sırasında güvenliğe yeterince dikkat edin. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasar veya yaralanmalardan sorumlu değildir.
Güvenlik ve doğru kurulum için, Duvar Askı Aparatı Kullanım Talimatlarını, TV Kurulum Kılavuzunu ve bu kılavuzdaki talimatları izleyin.
Güvenlik
Bu ürünü satın aldığınız için teşekkür ederiz.
Müşterilerimize
Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montajı mutlaka Sony Bayilerine veya lisanslı yüklenicilerine yaptırın ve montaj sırasında güvenliğe özellikle dikkat edin. Sony, montajın yanlış yöntemle veya uygunsuz şekilde yapılmasından veya belirtilen ürünün dışında bir ürünün montajından kaynaklanan hasar veya yaralanmalardan sorumlu değildir. Yasal Haklarınız (varsa) etkilenmez.
Sony Bayilerine
Bu ürünü monte etmek için yeterli derecede uzmanlık gereklidir. Montaj işinin güvenli bir şekilde yapılması için mutlaka bu kullanım kılavuzunun tamamını okuyun. Sony, montajin yanlış yöntemle veya uygunsuz şekilde yapılmasından kaynaklanan hasarlardan veya yaralanmalardan sorumlu değildir. Montajdan sonra lütfen bu kılavuzu müşteriye verin.
Bu kullanım kılavuzunda ürünün doğru kullanımı ve kazaları önlemek için alınması gereken önemli tedbirler açıklanmaktadır. Bu kılavuzun tamamını okuduğunuzdan ve ürünü doğru şekilde kullandığınızdan emin olun. Bu kılavuzu ileride başvurmak için saklayın.
Sony ürünleri güvenliğe önem verilerek tasarlanmıştır. Ürünlerin yanlış kullanılması yangın, elektrik çarpması, ürünün devrilmesi veya ürünün düşmesi sonucunda ciddi yaralanmaya neden olabilir. Bu gibi kazalar önlemek için güvenlik tedbirlerine mutlaka uyun.
Üretici Firma: Sony Visual Products Inc. 2-10-1 Osaki Shinagawa-ku Tokyo, 141-8610 Japonya Telefon: (+81 3) 6748 2111
Türkiye İrtibat Numaraları: Tel: 0216-633 98 00 Faks: 0216-632 70 30 e-mail: bilgi@eu.sony.com
AEEE Yönetmeliğine Uygundur PCB içermez
SONY®
İthalatçı Firma: Sony Eurasia Pazarlama A.Ş.
Adres: Onur Ofis Park Plaza Saray Mah. Ahmet Tevfik Ileri Cad. No:10 34768 Ümraniye İstanbul Türkiye Sony Bilgi ve Danışma Hattı: 444 SONY (7669) (+90 216) 633 98 00
DİKKAT
Belirtilen ürünler
Bu Duvar Askı Aparatı belirtilen televizyonlarla kullanılacak şekilde tasarlanmıştır. Televizyonlar için, Duvar Askı Aparatının kullanılabildiğini doğrulamak için televizyonların Başvuru Kılavuzuna bakın.
Müşterilerimize
UYARI
Aşağıdaki tedbirler alınmaması, yangın, elektrik çarpması veya ürünün düşmesi sonucunda ciddi yaralanmaya veya ölüme neden olabilir.
Montajı mutlaka lisanslı yüklenicilere yaptırın ve montaj sırasında küçük çocukları uzak tutun.
Duvar Askı Aparatı veya televizyon doğru monte edilmezse, aşağıdaki kazalar meydana gelebilir. Montajı mutlaka lisanslı yüklenicilere yaptırın.
- Televizyon düşebilir ve sıyrık veya kırık gibi ciddi bir yaralanmaya neden olabilir.
- Duvar Askı Aparatının monte edileceği duvar sabit değil, pürüzlü veya zemine dik değilse, ünite düşebilir ve yaralanmaya veya malın hasar görmesine neden olabilir. Duvar, televizyonun ağırlığının en az dört katını destekleyebilmelidir. (Televizyonun ağırlığı için Başvuru Kılavuzuna bakın.)
- Duvar Askı Aparatının duvara montajının yeterli derecede sağlam yapılmaması, ünitenin düşmesine ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.
Televizyonun montajını veya demontajını mutlaka lisanslı yüklenicilere yaptırın.
Televizyonu lisanslı yüklenicilerin dışındaki kişiler taşırsa veya demonte ederse, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir. Televizyonu taşıma veya sökme işlemlerinin iki veya daha fazla kişi (75 inç ve üzeri TV seti için üç veya daha fazla kişi) tarafından yapıldığından emin olun.
Televizyonu monte ettikten sonra vidaları, vb. çıkarmayın.
Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.
Duvar Askı Aparatının parçalarında değişiklik yapmayın.
Değişiklik yaparsanız, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.
Belirtilen ürün dışındaki ekipmanları sökmeyin.
Bu Duvar Askı Aparatı yalnızca belirtilen ürünle kullanılacak şekilde tasarlanmıştır. Belirtilen ürünün dışında ekipman monte ederseniz, düşebilir veya kırılabilir ve ciddi yaralanmaya veya malin hasar görmesine neden olabilir.
Duvar Askı Aparatına televizyon dışında bir yük yüklemeyin. Televizyonu sola/sağa, yukarı/aşağı sallamayın.
Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.
Televizyona dayanmayın veya asılmayın.
Televizyon üzerine düşebileceğinden ve ciddi yaralanmaya neden olabileceğinden televizyona dayanmayın veya asılmayın.
DİKKAT
Aşağıdaki tedbirler alınmazsa, ciddi yaralanma veya malda hasar ortaya çıkabilir.
Temizleme veya bakım sırasında ürüne aşırı güç uygulamayın.
Televizyonun üst kenarına aşırı güç uygulamayın. Çıkarırsanız, televizyon düşebilir ve ciddi yaralanmaya veya malın hasar görmesine neden olabilir.
Tedbirler
- Televizyonu Duvar Askı Aparatı takılı olarak uzun süre kullanırsanız, duvarın yapıldığı malzemeye bağlı olarak arkadaki duvarda veya televizyonun üstünde renk değişimi olabilir veya duvar kağıdı yerinden çıkabilir.
- Duvar Askı Aparatı duvara monte edildikten sonra çıkarılırsa, vida delikleri kalır.
- Duvar Askı Aparatını mekanik titreşimlere maruz kalan bir yerde kullanmayın.
Duvar Askı Aparatını Monte Etme
Sony Bayilerine
UYARI
Aşağıdaki talimatlar yalnızca Sony bayiileri içindir. Bu ürünün montajı, bakımı ve kontrolü sırasında, yukarıda belirtilen güvenlik tedbirlerini okuduğunuzdan ve güvenliğe özellikle önem verdiğinizden emin olun.
Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı duvar yüzeylerine monte etmeyin.
Duvar Askı Aparatını televizyonun köşelerinin veya kenarlarının duvar yüzeyinden çıkıntı yaptığı, kolon gibi duvar yüzeylerine monte etmeyin. Bir kişi veya nesne televizyonun çıkıntı yapan köşesine veya kenarına çarparsa, yaralanma veya mal hasarı ortaya çıkabilir.
Televizyonu klimanın üzerine veya altına monte etmeyin.
Televizyon klimadan gelen su sızıntısı veya hava akımına uzun süre maruz kalırsa, yangın, elektrik çarpması veya televizyonda arıza meydana gelebilir.
Duvar askı aparatını duvara bu kullanım kılavuzundaki talimatlara göre sağlam bir şekilde monte ettiğinizden emin olun.
Vidalardan biri gevşerse veya çıkarsa, Duvar Askı Aparatı düşebilir ve ciddi yaralanmaya veya mal hasarına neden olabilir. Duvarın malzemesi için uygun vidaları kullandığınızdan ve üniteyi 8 mm (veya eşdeğeri) çapında dört veya daha fazla vida kullanarak sağlam bir şekilde monte ettiğinizden emin olun.
Birlikte verilen vidaları ve ek parçaları bu kullanım kılavuzundaki talimatlara göre doğru bir şekilde kullandığınızdan emin olun. Başka parçalar kullanırsanız, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.
Aparatı bu kullanım kılavuzunda açıklanan prosedüre göre doğru bir şekilde monte ettiğinizden emin olun.
Vidalardan biri gevşer veya çıkarsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.
Vidaları gösterilen konumda iyice sıkıştırdığınızdan emin olun.
Bu yapılmazsa, televizyon düşebilir ve bedensel yaralanmaya veya televizyonun hasar görmesine neden olabilir.
Montaj sırasında televizyonu darbeye maruz bırakmamaya dikkat edin.
Televizyon darbeye maruz bırakılırsa, düşebilir veya parçalarına ayrılabilir. Bu, yaralanmaya neden olabilir.
Televizyonu dik ve düz bir duvara monte ettiğinizden emin olun.
Bu yapılmazsa, televizyon düşebilir ve yaralanmaya neden olabilir.
Televizyon doğru şekilde monte edildikten sonra, kabloları doğru şekilde sabitleyin.
Kişiler veya nesneler kablolara takılırsa, yaralanma veya televizyonda hasar ortaya çıkabilir.
AC güç kablosunun veya bağlantı kablosunun sıkışmasına izin vermeyin.
AC güç kablosu veya bağlantı kablosu ünite ile duvar arasına sıkışırsa veya güç uygulanarak bükülür veya kıvırlırsa, iç iletkenler ortaya çıkabilir ve bu durum, kısa devreye veya elektrik kesilmesine neden olabilir. Bu durum, yangına veya elektrik çarpmasına neden olabilir.
Duvar Askı Aparatını duvara sabitlemek için gereken vidalar ürünle birlikte verilmez.
Duvar Askı Aparatını monte ederken duvar malzemesi ve yapısı için uygun vidaları kullanın.
İçindekiler
Montaj için hazırlanma....5
Parçaları kontrol etme....5
Montaj konumuna karar verme....6
Tabani duvara monte etme 8
Televizyonun montajı için hazırlanma......9
KD-85/75XG85□□, KD-75XG87□□ 9
KD-65/55XG87□□, KD-65/55XG85□□....11

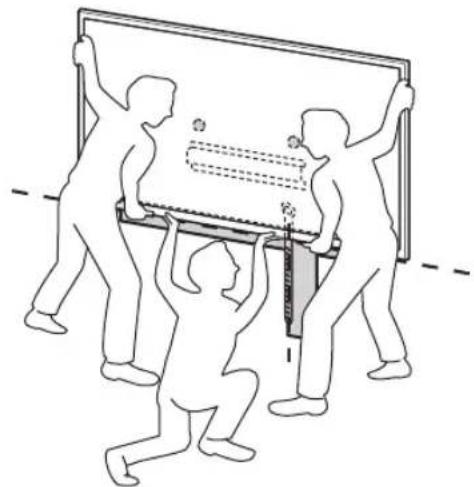

Televizyonu duvara monte etme....13
KD-85/75XG85□□, KD-75XG87□□ ....13
KD-65/55XG87□□, KD-65/55XG85□□....15
Montajın tamamlandığını onaylama......18
Diğer bilgiler 18
Teknik Özellikler....18

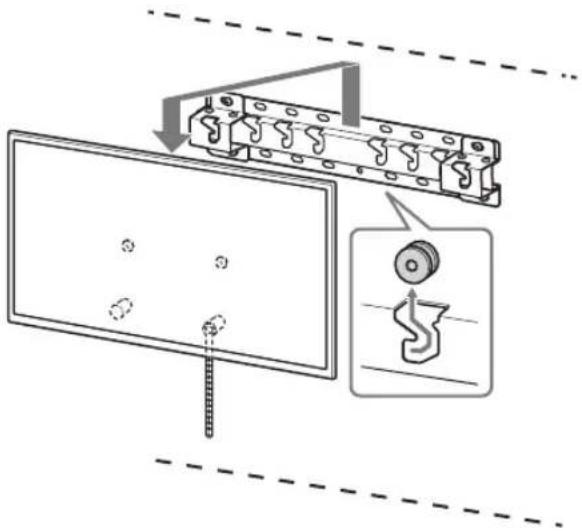

Televizyonu duvara monte etme
Montaj prosedürü televizyonunuza bağlı olarak farklılık gösterir.
TV'yi duvara monte etmek için Duvar Askı Aparatı'nı SU-WL450 kullanın.
Not
- Çıkarılan vidaları çocuklardan uzak tutarak güvenli bir yerde depoladığınızdan emin olun.
Montaj için hazırlanma
- Kurulumdan önce televizyonun Başvuru Kılavuzunu ve Kurulum Kılavuzunu hazır bulundurun.
- Montajdan önce vidalara uygun yıldız tornavida bulundurmayı unutmayın.
- Televizyonunuzun montaj konumunu onaylayın.
- 8 mm çapında dört veya daha fazla vida ve 5 mm çapında veya eşdeğer bir vida hazırlayın (birlikte verilmez). Duvarın malzemesine uygun vidalar seçin.
Parçaları kontrol etme
SU-WL450 ile birlikte verilir
- Tüm parçaların bulunduğundan emin olun.
ATaban (20) (1) B Makara (2) |  |
CPSW 6x20 (4) D PSW 4x20, burç ile (2) |  |
E Ara Parçası (20) (2) | F Kayış (1) |
G Burç (20) (M4) (2) H PSW 4x20 (2) |  |
I Taban Adaptörü (2) | J PSW 4x10 (8) |
K Ara Parçası (60) (2) | L PSW 6x50 (2) |
M Burç (M4) (2) N PSW 4x50 (2) |  |
Montaj konumuna karar verme
1 Montaj konumuna karar verin.
Duvarda TV için yeterince alan olduğundan ve duvarın TV'nin ağırlığının en az dört katı ağırlık taşıyabileceğinden emin olun.
TV'yi duvara monte etmek hakkında aşağıdaki tabloya bakın. TV'nin ağırlığı için TV'nizin Başvuru Kılavuzuna bakın.
Standart montaj Ince montaj
Ekran merkez noktası
Birim: mm
| Model adı | Görüntü boyutları | Ekran merkezi boyutu | Montaj uzunluğu | |||
| a | b | c | d | e | ||
| Standart montaj | İnce montaj | |||||
| KD-85XG85□□ | 1.909 | 1.097 | 251 | 803 | 142 | 100 |
| KD-75XG87□□KD-75XG85□□ | 1.673 | 963 | 107 | 595 | 116 | 75 |
| KD-65XG87□□KD-65XG85□□ | 1.450 | 836 | 99 | 523 | 115 | 73 |
| KD-55XG87□□KD-55XG85□□ | 1.231 | 713 | 106 | 468 | 115 | 73 |
Not
- Tablodaki şekiller montaja bağlı olarak biraz değişebilir.
- TV'niz duvara monte edildiğinde, TV'nin üst tarafı öne doğru biraz eğilir.
Televizyon ile tavan ve duvar çıkıntıları arasında aşağıda gösterildiği gibi uygun mesafe bırakın.
Birim: mm
- Uygun havalandırmayı sağlamak ve toz veya kirin birikmesini önlemek için:
— TV setini düz yatırmayın, ters, geriye doğru veya yan monte etmeyin.
- TV setini raf, kilim, yatak üzerinde veya kabin içine yerleştirmeyin.
— TV setini perde gibi bir bezle veya gazete kağıdı vb. ile kapatmayın.
— TV setini aşağıda gösterilen şekilde monte etmeyin.
Hava sirkülasyonu engelleniyor.
Not
- Kabloları duvarda yönlendirmek istiyorsanız, montaja başlamadan önce kabloları yerleştirmek için duvarda bir delik açın.
Kabloların sıkışmasını önlemek için, Tabanın (20) Ⓐ, Taban Adaptörü ① ve Ara Parçasının (20) Ⓔ, Ara Parçasının (60) Ⓑ çevre uzunluğu dışında bir yerde duvarda delik açın.

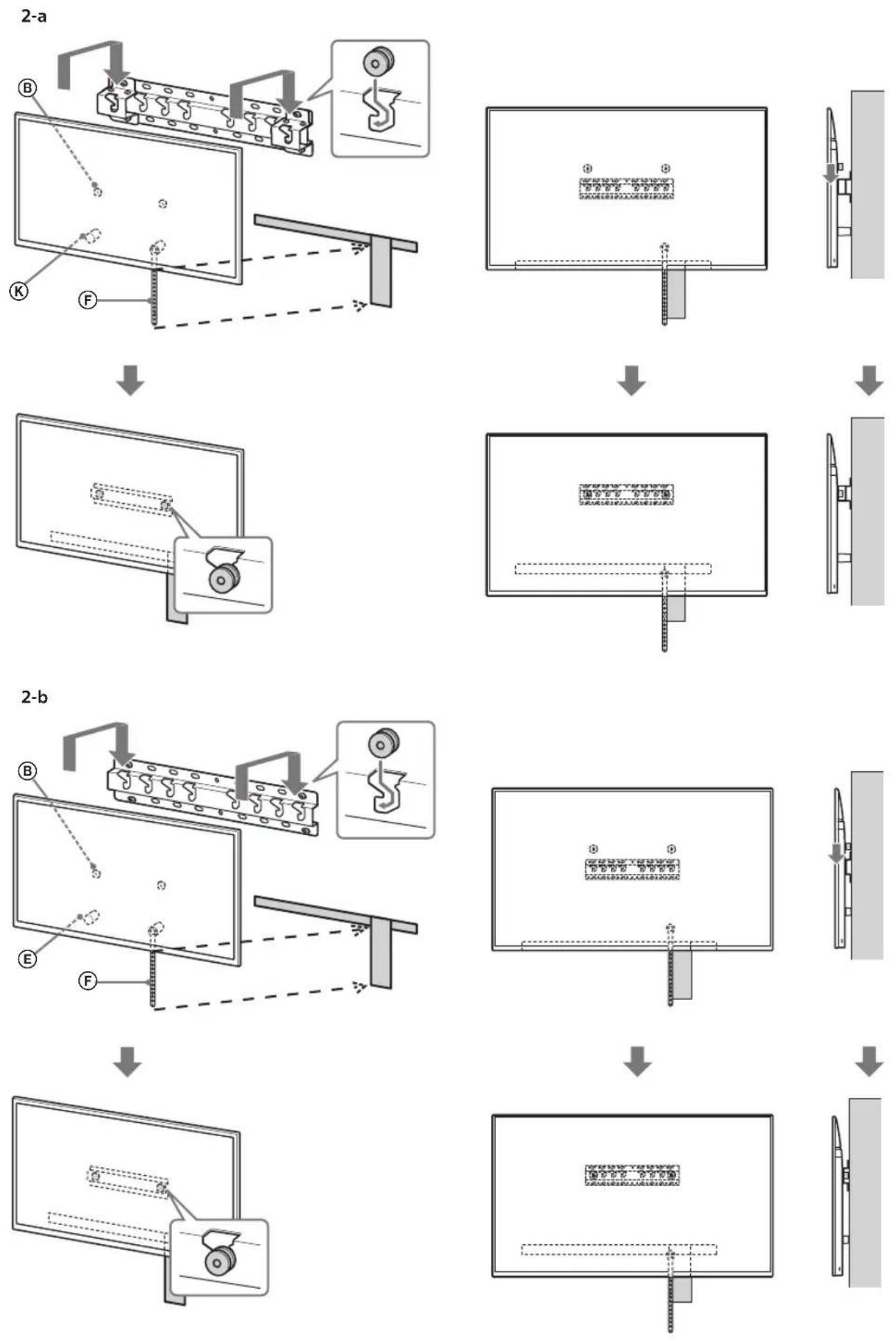

2 Duvara montaj tipi seçin. Televizyonun arkasına olan mesafe aşağıda gösterildiği gibi seçilebilir.
2-a Standart montaj
2-b Ince montaj
Adım 1'deki tabloya bakın.
UYARI
- 2-b seçildiğinde, Arka terminale erişim sınırlıdır.

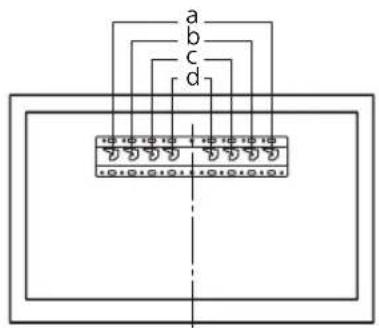

3 Taban Adaptörü montaj konumu hakkındaki aşağıdaki tabloya bakın. 2-b seçildiğinde bu adımı atlayın.
| Model adı Kanca konumu | |
| KD-85XG85□□ | |
| KD-75XG87□□ | a |
| KD-75XG85□□ | |
| KD-65XG87□□ | |
| KD-65XG85□□ | b |
| KD-55XG87□□ | |
| KD-55XG85□□ | |

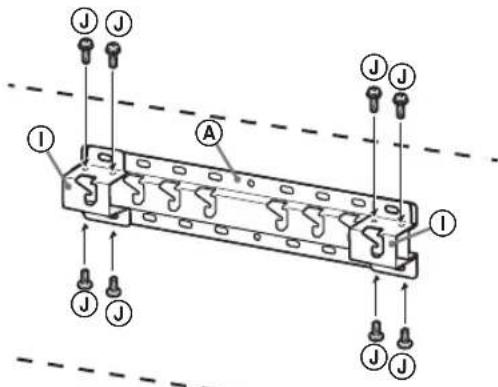

2-a seçildiğinde, ① vidayı (PSW 4x10) ② kullanarak taban adaptörünü taban (20) ③'ya takın.
4 Tabanı (20) Ⓐ kurmak için vidaların konumuna karar verin.
Sayfa 18'teki teknik özelliklere bakın.
2-a seçildiğinde Taban Adaptörünün ① delik pozisyonlarını kullanın.
UYARI
- Televizyonun monte edildiği duvar, televizyonun en az dört katı ağırlığı destekleyebilmelidir (Televizyonun ağırlığı için Başvuru Kılavuzuna bakın.).
- Televizyonun monte edileceği duvarın sağlamlığını belirleyin. Gerekirse duvarı yeterli derecede güçlendirin.
Tabanı duvara monte etme
- 8 mm çapında veya eşdeğer dört veya daha fazla vida kullanın (birlikte verilmez).
- Dört vidayı taban (20) Ⓐ ile Taban Adaptörünün ① deliklerine takın (yalnızca 2-a).
- Tabani (20) Ⓐ duvara yatay olarak monte edin.
Televizyonun montajı için hazırlanma
Stand kurulumu için Kurulum Kılavuzuna bakın.
KD-85/75XG85□□, KD-75XG87□□

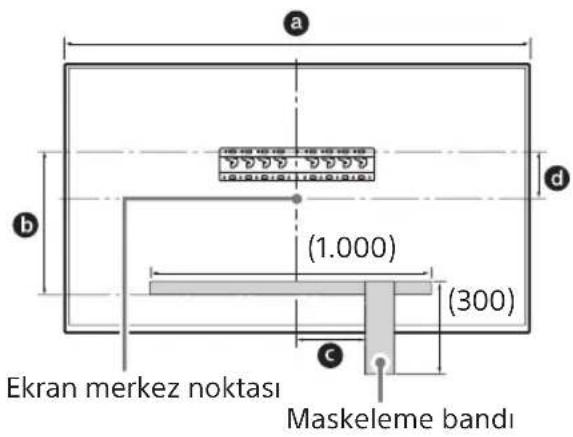

1 Kurulum konumunu duvara işaretleyin.
- Maskeleme bandı (birlikte verilmez) kullanarak televizyonun konumunu Taban veya Taban Adaptörünün yakınında işaretleyin. Aşağıdaki tabloya bakın.
Birim: mm
| Model adı | işaretin uzunluğu | Ekran merkezi boyutu | ||
| a | b | c | d | |
| KD-85XG85□□ | 1.909 | 683 | 200 | 251 |
| KD-75XG87□□KD-75XG85□□ | 1.673 | 468 | 200 | 107 |

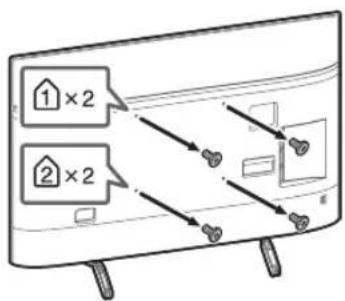

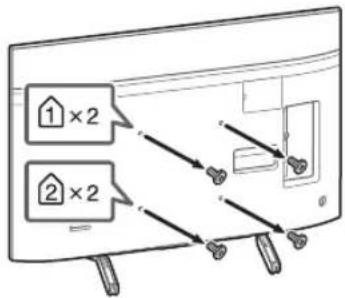

2 TV'nin arkasındaki vidaları çıkarın.
3 Duvar Askı Aparatı için olan ek parçaları takın. Sayfa 5'te "Parçaları kontrol etme" bölümünde "SU-WL450 ile birlikte verilir" başlığına bakarak ek parçaları kontrol edin.
Not
- Ek parçaları vidaları kullanarak sıkı bir şekilde sabitleyin.
- Elektrikli tornavida kullanırken, torku yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.
- Kullanılan veya kullanılmayan parçaları daha sonra kullanmak için güvenli bir yerde depolayın. Bu kılavuzu daha sonra başvurmak için saklayın.
- Bu montaj stilini kullanırken televizyonun arkasındaki terminallerden bazılarını kullanamazsınız.
4 Gerekli kabloyu(kabloları) televizyona bağlayın.
Televizyonu duvara monte etmeden önce kabloları bağladığınızdan emin olun.
Televizyon monte edildiğinde kabloları bağlayamayacaksınız.
Televizyonunuzla birlikte verilen Başvuru Kılavuzuna bakın.
Not
- Duvardan kablo geçirme işini lisanslı bir taşerona verin.
- Üzerine basmamak için duvara montaj işleminden önce bağlantı kablolarını toplayın.
5 Masa Üstü Sehpasını televizyondan sökün.
- Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Diğer insanlar televizyonu kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.
KD-85XG85□□
- Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.
Not
- Masa Üstü Sehpadan ayırmak için üç veya daha fazla insan gereklidir.
- Masa Üstü Sehpayı televizyondan ayırırken aşını güç uygulamayın: çünkü televizyon setinin düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun hasar görmesine neden olabilirsiniz.
- Televizyona hasar gelmesini engellemek için Masaüstü Sehpayı kaldırırken dikkatli olun.
- Masa Üstü Sehpası sökme işlemi sırasında televizyonu kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
- Masa Üstü Sehpasını televizyondan sökerken çıkarırken devrilmemesi ve televizyonun oturduğu yüzeye zarar vermemesi için dikkatli olun.
KD-65/55XG87□□,
KD-65/55XG85□□
1 TV 'nin arkasındaki vidaları çıkarın.
2 Duvar Askı Aparatı için olan ek parçaları takın. Sayfa 5'te "Parçaları kontrol etme" bölümünde "SU-WL450 ile birlikte verilir" başlığına bakarak ek parçaları kontrol edin.
Not
- Ek parçaları vidaları kullanarak sıkı bir şekilde sabitleyin.
- Elektrikli tornavida kullanırken, torku yaklaşık 1,5 N·m {15 kgf·cm} olarak ayarlayın.
- Kullanılan veya kullanılmayan parçaları daha sonra kullanmak için güvenli bir yerde depolayın. Bu kılavuzu daha sonra başvurmak için saklayın.
- Bu montaj stilini kullanırken televizyonun arkasındaki terminallerden bazılarını kullanamazsınız.
3 Gerekli kabloyu(kabloları) televizyona bağlayın.
Televizyonu duvara monte etmeden önce kabloları bağladığınızdan emin olun. Televizyon monte edildiğinde kabloları bağlayamayacaksınız.
Televizyonunuzla birlikte verilen Başvuru Kılavuzuna bakın.
Not
- Duvardan kablo geçirme işini lisanslı bir taşerona verin.
- Üzerine basmamak için duvara montaj işleminden önce bağlantı kablolarını toplayın.
4 Masa Üstü Sehpasını televizyondan sökün.
- Masa Üstü Sehpanın bir tarafını bir seferde kaldırın. Diğer insanlar televizyonu kaldırırken iki elinizle Masa Üstü Sehpayı sıkıca ve güvenli bir şekilde tutun.
- Önceki adımı tekrarlayın ve Masa Üstü Sehpanın diğer tarafını kaldırın.
Not
- Masa Üstü Sehpadan ayırmak için üç veya daha fazla insan gereklidir.
- Masa Üstü Sehpayı televizyondan ayırırken aşırı güç uygulamayın: çünkü televizyon setinin düşmesine ve dolayısıyla fiziksel yaralanma veya televizyonun hasarı görmesine neden olabilirsiniz.
- Televizyona hasar gelmesini engellemek için Masaüstü Sehpayı kaldırırken dikkatli olun.
- Masa Üstü Sehpası sökme işlemi sırasında televizyonu kaldırırken dikkatli olun; Masa Üstü Sehpası devrilebilir ve yaralanmalara neden olabilir.
- Masa Üstü Sehpasını televizyondan sökerken çıkarırken devrilmemesi ve televizyonun oturduğu yüzeye zarar vermemesi için dikkatlı olun.
Televizyonu duvara monte etme
KD-85/75XG85□□, KD-75XG87□□
1 Televizyonu kaldırın.
- Makaraların Ⓑ Taban veya Taban Adaptöründeki konumu için 7 sayfasında "Montaj konumuna karar verme" bölümünde adım 3'teki tabloya bakın.
- Televizyonu tutarken televizyonun arka tarafından Taban veya Taban Adaptörünün arka tarafına değişğinden emin olun.
Not
- Televizyonu iki elinizle sıkı bir şekilde tutun ve Kayış ⑤ ile televizyonun alt kısmının maskeleme bandıyla aynı hizada olduğundan emin olun.
- Televizyonu üç kişiyle taşıyın ve televizyonun önündeki kişi, diğerlerinin konumu ayarlaması için kılavuzluk etsin.
- Televizyonu duvara monte ederken, özellikle televizyonu aşağıdaki destekleyen kişi çok dikkatlı olmalıdır; çünkü televizyon seti düşebilir ve ciddi bedensel yaralanmalara ve hatta ölüme neden olabilir.
2 Televizyonu Taban veya Taban Adaptörü üzerine monte edin.
- Televizyonu yavaşça aşağıya doğru kaydırın ve televizyonun arkasına takılı Makaraları Ⓑ deliklerin şeklini doğrulayarak Taban ya da Taban Adaptörüne takın.
- Televizyonu duvara monte ettikten sonra, Makaraların Ⓑ Tabana veya Taban Adaptörüne sıkı bir şekilde kilitlendiğinden emin olun.
- Televizyonun düşmeyeceğinden emin olmak için her iki elinizi de yavaşça bırakın.
- Televizyonu duvara taktıktan sonra maskeleme bandını duvardan çıkarın.
UYARI
- Taşırken televizyonu iki veya daha fazla kişinin (75 inç ve üzeri TV seti için üç veya daha fazla kişi) tuttuğundan emin olun.
3 Televizyonun altının kaymasını önleme.
- Kayışın Ⓕ gevşek tarafını tutun ve duvara sıkıca takın.
- 5 mm çapında veya eşdeğer vida kullanın (birlikte verilmez).
Not
- Televizyonun altını hafifçe kendinize doğru çekmeyi deneyerek ileri doğru oynamadığından emin olun. Herhangi bir oynama varsa, doğru sabitlenmemiştir ve Kayış F tekrar sıkıca sabitlenmelidir.
KD-65/55XG87□□, KD-65/55XG85□□
1 Televizyonu kaldırın.
- Makaraların Ⓑ Taban veya Taban Adaptöründeki konumu için 7 sayfasında "Montaj konumuna karar verme" bölümünde adım 3'teki tabloya bakın. - Televizyonu tutarken televizyonun arka tarafının Taban veya Taban Adaptörünün arka tarafına değişğinden emin olun.
- Televizyonu iki elinizle sıkı bir şekilde tutun.

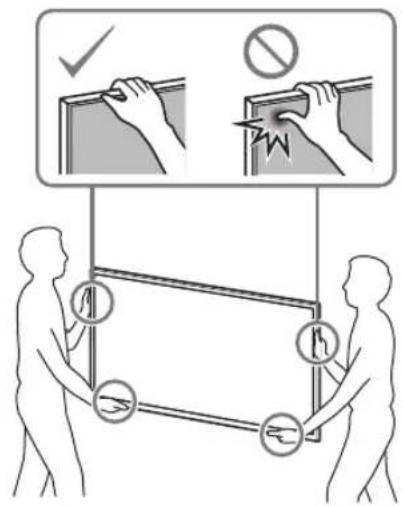

2 Televizyonu Taban veya Taban Adaptörü üzerine monte edin.
- Televizyonu yavaşça aşağıya doğru kaydırın ve televizyonun arkasına takılı Makaraları Ⓑ deliklerin şeklini doğrulayarak Taban ya da Taban Adaptörüne takın. - Televizyonu duvara monte ettikten sonra, Makaraların Ⓑ Tabana veya Taban Adaptörüne sıkı bir şekilde kilitlendiğinden emin olun. - Televizyonun düşmeyeceğinden emin olmak için her iki elinizi de yavaşça bırakın.
- Taşırken televizyonu iki veya daha fazla kişinin (75 inç ve üzeri TV seti için üç veya daha fazla kişi) tuttuğundan emin olun.
3 Televizyonun altının kaymasını önleme.
- Kayışın Ⓕ gevşek tarafını tutun ve duvara sıkıca takın.
- 5 mm çapında veya eşdeğer vida kullanın (birlikte verilmez).
Not
- Televizyonun altını hafifçe kendinize doğru çekmeyi deneyerek ileri doğru oynamadığından emin olun. Herhangi bir oynama varsa, doğru sabitlenmemiştir ve Kayış F tekrar sıkıca sabitlenmelidir.
Montajın tamamlandığını onaylama
Aşağıdaki noktaları kontrol edin.
- Makaraların Ⓑ Tabana veya Taban Adaptörüne sıkı bir şekilde asıldığından emin olun.
- Güç kablosu ve kablo bükülü veya sıkıştırılmış olmamalıdır.
- Kayış Ⓕ sıkı olmalı, gevşek olmamalıdır.
UYARI
- AC güç kablosu vb.'nin yanlış yerleştirilmesi, kısa devreye ve dolayısıyla yangına veya elektrik çarpmasına neden olabilir. Montajın güvenli bir şekilde tamamlandığından emin olun.
Diğer bilgiler
Televizyonu çıkarırken, önceki kurulum prosedürünü ters yönde izleyin.
- Çıkarırken televizyonu iki veya daha fazla kişinin (75 inç ve üzeri TV seti için üç veya daha fazla kişi) tuttuğundan emin olun.
Teknik Özellikler
Boyutlar: (Yakl.) [mm]
Ağırlık (yalnızca taban): (Yakl.) [kg]
0,8
Tasarım ve teknik özellikler, önceden bildirilmeksizin değişikliğe tabidir.
