BRUKSANVISNING 1491 DB SKIL

Multifunktionsverktyg 1491

INTRODUKTION

• Detta verktyg är avsett för att sågning och kapning av trä, plast, gips, metaller och mjuka väggplattor samt för torr slipning och skrapning av mindre ytor
• Verktyget är speciellt lämpligt för exakta arbeten nära kanter
• Det här verktyget är inte avsedd för yrkesmässig användning
• Det här verktyget kan användas tillsammans med de flesta vanliga multiverktygstillbehör, inklusive befintliga OIS- och Starlock-tillbehör ③
• Läs och spara denna instruktionsbok ④

TEKNISKA DATA①

VERKTYGSELEMENT ②

A Sexkantsnyckel
B Klämskruv med bricka
C Slipskiva
D Slippapper
E Dammutsugningsenhet
F Till/från strömbrytare
G Hjul för varvtalsinställning
H Ventilationsöppningar
J Lysdiodlampa
K Segmentsågblad *
L Instickssågblad
M Djupinställningstillbehör *
* INGÅR EJ SOM STANDARD

SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELVERKTYG

A WARNING Studera alla varningar, anvisningar, bilder och specifikationer gällande säkerhet som medföljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

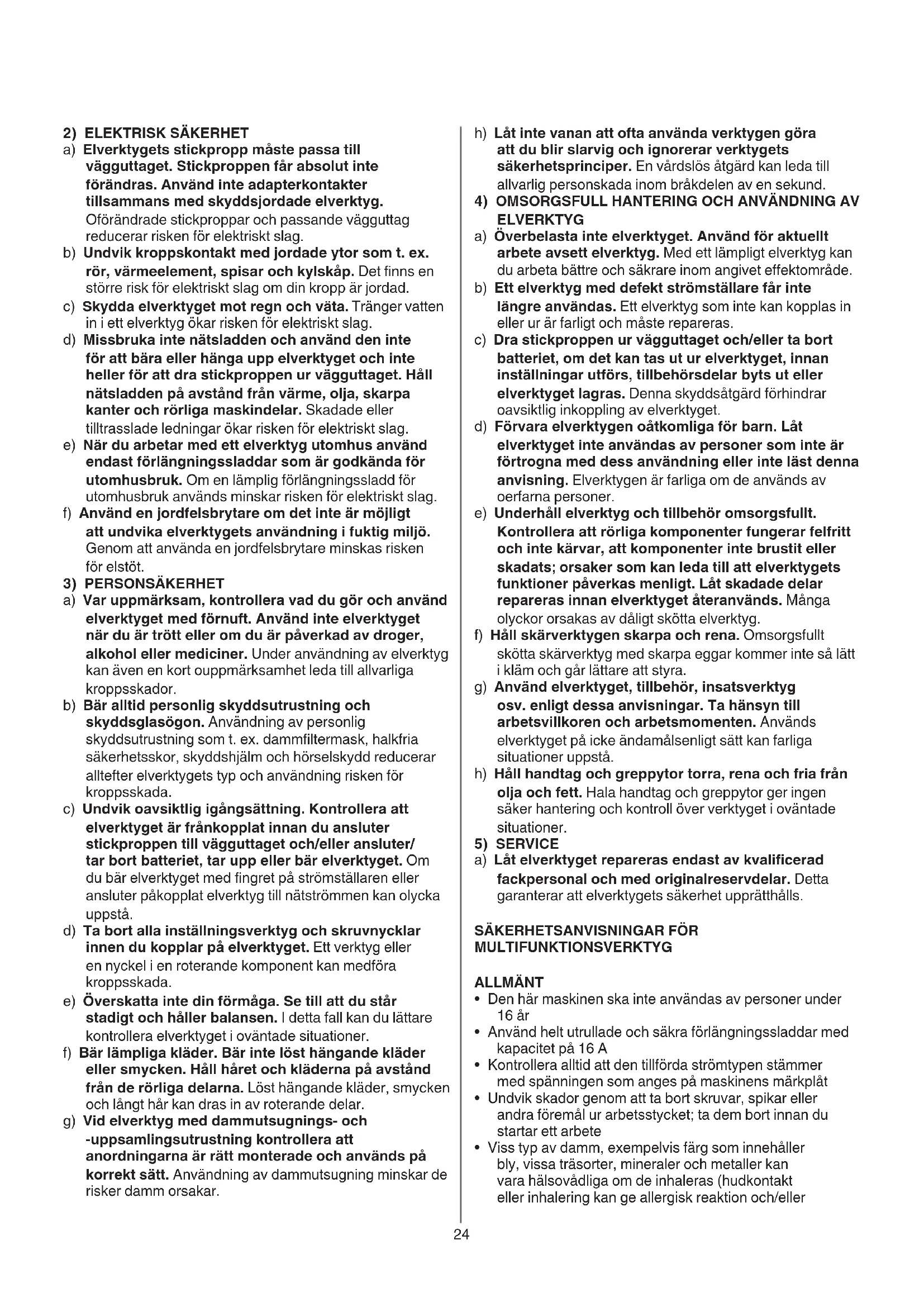

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avständ från de rörliga delarna. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

5) SERVICE

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR MULTIFUNKTIONSVERKTYG

ALLMÄNT

- Den här maskinen ska inte användas av personer under 16 år

- Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A

- Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt

- Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

- Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller

luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassificerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns
• Följ de nationella krav, som finns angående damm, för de material du skall arbete med
• Använd klämmor eller något annat praktiskt sätt att säkra och stötta arbetsstycket mot en stabil plattform (om du håller arbetsstycket i handen eller mot kroppen blir det instabilt, vilket kan leda till att du tappar kontrollen)
• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)
• Drag alltid ur kontakten från vägguttaget vid arbetsraster eller innan rengöring, underhåll, justeringar och byte av tillbehör för att minska risken för att starta maskinen av misstag
• Vid arbete håll alltid maskinen stadigt med båda händerna och se till att du står stadigt
• Håll alltid sladden på säkert avständ från rörliga maskindelar; för sladden bakåt bort från maskinen
• Använd skyddshandskar när du byter tillbehör (kontakt med tillbehöret kan leda till skador)
• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten
• Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten
• Använd aldrig verktyget om sladden är skadad; den måste bytas ut mot en särskilt utformad sladd för SKIL-verktyg hos ett eftermarknadscenter och bytet ska utföras av en kvalificerad person
• När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt

VID SÄGNING/KAPNING

• Håll fast elverktyget vid de isolerade grepytorna när arbeten utförs på ställen där insatstillbehöret kan skada dolda elledningar eller egen nätsladd (kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt)
• Håll händer undan från kapningsområdet; undanhåll händer från materialets undersida vid kapning
• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borning i vattenledning kan förorsaka sakskador eller elstöt)
• Använd inte en trasig, deformerad eller slö blad

VID SLIPNING

• Använd endast verktyget för torrsandning (inträngande av vatten i verktyget ökar risken för en elektrisk stöt)
• Berör inte roterande slippapper
• Förslitna, rivna eller kraftigt igensatta slippapper får ej användas
• Vid slipning av metall bildas gnistor; använd inte dammsugare och håll andra personer och antändbart material på avständ från arbetsområdet

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

③ Det här verktyget kan användas tillsammans med de flesta vanliga multiverktygstillbehör, inklusive befintliga OIS- och Starlock-bastillbehör
④ Läs bruksanvisningen före användning
⑤ Dubbel isolering (ingen jordning krävs)
⑥ Maskinen får inte kastas i hushållssoporna

ANVÄNDNING

- Byte av tillbehör ⑦

! drag ur stickkontakten

-ta bort/montera det erfordrade tillbehöret enligt bilden
-kontrollera att tillbehörets öppningar hakar fast i verktygshuvudets tungor (alla låspositioner möjliga)
-montera tillbehöret med den nedtryckta mittpunkten nedåt
-lossa/drag åt skruven B med sexkantsnyckeln A

- kontrollera att tillbehöret sitter ordentligt (felaktigt eller ej säkert monterade tillbehör kan lossna under användning och medföra fara)

-knacka dammet från kardborrfästet på slipskivan C innan du fäster slippapperet
-montera VELCRO-slippapperet D enligt bilden
! dammuppsamlingen kräver perforerat slippapper
! perforering i slippappret ska överensstämma med hålen i slipplattan
! byt slitna slippapper i tid
! använd maskinen alltid med hela kardborrytan täckt med slippapper

- Dammuppsugning ⑨

! drag ur stickkontakten
-använd endast dammuppsamlaren E vid arbete med slipskivan C
-montera dammutsugningsenheten E enligt bilden
-anslut dammsugaren
! använd inte dammutsugningsenheten/dammsugaren när du slipar metall
-för optimal dammuppsugning E ska dammpåsen tömmas regelbundet

- Till/från

-Starta/stäng av maskinen genom att sätta omkopplaren F ② i läget "I"/"O"
! innan tillbehöret sätts till arbetsstycket skall maskinen ha uppnått full hastighet
! maskinen skall tas bort från arbetsstycket innan den stängs av

• Ställa in arbetshastigheten ⑩

-med skivan G kan den erfordrade oscillerande frekvensen justeras från låg (1) till hög (6) (även när verktyget är igång)
-bästa arbetshastighet är beroende på materialet och kan bäst avgöras genom att prova sig fram

• Lysdiodlampa J ⑪

-Lysdiodlampan J tänds automatiskt när strömbrytaren F aktiveras

• Fattning och styrning av maskinen ⑫

! under arbetet, håll alltid verktyget i det grå greppet

-håll ventilationsöppningarna H ej övertäckta
-använd inte för stort tryck på verktyget (högt tryck genererar mer värme vilket förkortar livslängden på tilbehöret)

- Djupinställningstillbehör M (DEPTH STOP) (ingår inte som standard) ⑬

ANVÄNDNINGSTIPS

- För optimala resultat med olika material används tabell ⑭ som referens för att avgöra rätt tillbehör (tillbehör medföljer inte som standard)

• För fler tips se www.skil.com

UNDERHÅLL / SERVICE

- Det här verktyget är inte avsedd för yrkesmässig användning

- Håll alltid din maskin och sladden ren (speciellt ventilationsöppningarna H②)

! drag ur stickkontakten innan rengöring

- Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och språngskisser av maskiner finns på www.skil.com)

- Observera att skada till följd av ovarsamhet eller överbelastning inte täcks av garantin (för SKIL garantivillkor gå till www.skil.com eller fråga återförsäljaren)

MILJÖ

- Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning

- symbolen ^6 kommer att påminna om detta när det är tid att kassera

LJUD / VIBRATION

- Det här verktygets ljudtrycksnivå som mätts enligt EN 62841 är 86,5 dB(A), ljudeffektnivån är 97,5 dB(A) (osäkerhet K = 3 dB) och vibrationen * (triax vektorsumma; osäkerhet K = 1,5 m/s²)

* vid slipning 3.4 m/s²

- Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 62841; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet

- om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
