MANUAL DE UTILIZADOR 1491 DB SKIL

Declaração de conformidade CE Ferramenta multifunções Número do produto Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente à:

60º 90º -30º -60º -90º

• Para más consejos vea www.skil.com39 eléctricas produzem faíscas que podem provocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distracções podem causar a falta de controlo sobre o aparelho.

2) SEGURANÇA ELÉTRICA

a) As chas das ferramentas eléctricas devem caber na tomada. A cha não deve ser modicada de modo algum. Não utilize quaisquer chas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques eléctricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques eléctricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a cha da tomada. Mantenha o cabo afastado de calor, óleo, cantos aados ou partes em movimento do aparelho. Cabos danicados ou torcidos aumentam o risco de choques eléctricos. e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a inuência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões.

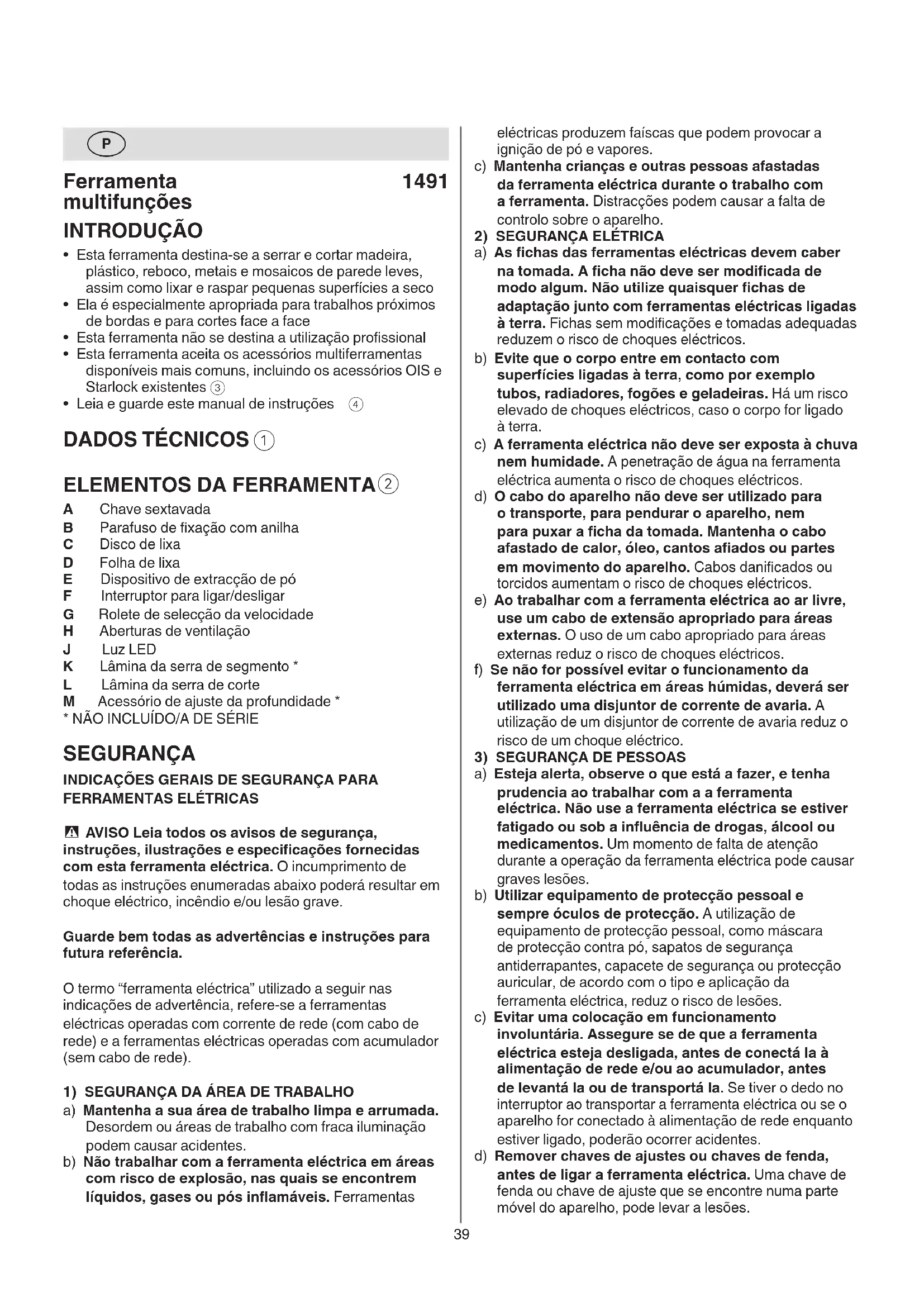

Ferramenta multifunções

• Esta ferramenta destina-se a serrar e cortar madeira, plástico, reboco, metais e mosaicos de parede leves, assim como lixar e raspar pequenas superfícies a seco

• Ela é especialmente apropriada para trabalhos próximos de bordas e para cortes face a face

• Esta ferramenta não se destina a utilização prossional

• Esta ferramenta aceita os acessórios multiferramentas disponíveis mais comuns, incluindo os acessórios OIS e Starlock existentes

• Leia e guarde este manual de instruções

A Chave sextavada B Parafuso de xação com anilha C Disco de lixa D Folha de lixa E Dispositivo de extracção de pó F Interruptor para ligar/desligar G Rolete de selecção da velocidade H Aberturas de ventilação J Luz LED K Lâmina da serra de segmento * L Lâmina da serra de corte M Acessório de ajuste da profundidade *

- AVISO Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidas com esta ferramenta eléctrica. O incumprimento de todas as instruções enumeradas abaixo poderá resultar em choque eléctrico, incêndio e/ou lesão grave. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inamáveis. Ferramentas40

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualicado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. INSTRUÇÕES DE SEGURANÇA PARA FERRAMENTAS MULTIFUNÇÕES GENERAL

• Esta ferramenta não deve ser utilizada por pessoas menores de 16 anos

• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp

• Certique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identicação da ferramenta

• Evite danicar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extracção de pó, em função dos materiais que vão ser utilizados

• Utilize os grampos ou outra forma prática para apoiar e xar a peça de trabalho numa plataforma estável (segurar o trabalho com a mão ou contra o corpo deixa a peça instável e pode provocar a perda de controlo)

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• Desligue sempre a cha da fonte de alimentação durante as paragens ou antes de limpar, manter, efectuar ajustes e mudar acessórios, para reduzir o risco de ligar a ferramenta acidentalmente

• Durante o trabalho segure sempre a ferramenta rmemente com ambas as mãos e mantenha uma posição rme

• Mantenha sempre o o afastado das peças rotativas da ferramenta; coloque o o para trás, fora do alcance da ferramenta

• Use luvas de protecção quando mudar os acessórios (contacto com o acessório pode provocar lesões)

• Em caso de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta e tire a cha da tomada

• Caso o o for danicado ou cortado durante o trabalho, não toque no o, mas tire imediatamente a cha da tomada

• Nunca utilize a ferramenta com o cabo danicado; tem de o substituir por um cabo especialmente preparado num centro de assistência pós-venda para ferramentas eléctricas SKIL e instalado por uma pessoa qualicada

• Quando guardar a ferramenta, deverá certicar-se que o motor esta devidamente parado assim como todas as peças rotativas e) Não se sobrestime. Mantenha uma posição rme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha os cabelos e roupas afastados de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. h) Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a cha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a ferramenta eléctrica e os acessórios com cuidado.Verique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danicadas, que possam inuenciar o funcionamento do aparelho. Peças danicadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre aadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas. h) Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controlo seguros da ferramenta em situações inesperadas.41

! desligar da fonte de corrente - utilize o dispositivo de extracção de poeira E apenas quando trabalhar com o disco da lixa C - monte o dispositivo de extracção de pó E conforme ilustrado - aplique o aspirador ! não utilize o dispositivo de extracção de pó/ aspirador quando lixar metais - limpe o dispositivo de extracção de pó E regularmente para uma recolha de pó óptima

para a posição “I”/”O” ! a ferramenta deverá trabalhar na velocidade máxima antes de alcançar a peça a trabalhar ! antes de desligar a ferramenta, deve levantá-la da peça de trabalho

• Ajustar a velocidade de trabalho

- com a roda G pode ajustar a frequência de oscilação necessária de baixa (1) a alta (6) (também com a ferramenta em funcionamento) - a velocidade de trabalho óptima depende do material e pode ser determinada pelas tentativas práticas

- A luz LED J acende automaticamente ao activar o interruptor F

! durante o trabalho, segure sempre a ferramenta na(s) área(s) de xação cinzenta(s) - mantenha as aberturas de ventilação H destapadas - não aplique demasiada pressão na ferramenta (a pressão excessiva provocará calor excessivo e pode reduzir a duração do acessório)

• Acessório de ajuste da profundidade M (DEPTH STOP) (não incluído de série)

CONSELHOS DE APLICAÇÃO

• Para resultados óptimos em diferentes materiais, utilize a tabela

como referência para determinar o acessório correcto (acessórios não padrão incluídos)

• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos (especialmente as ranhuras de respiração H

! desligar a ferramenta da fonte de corrente antes de limpar

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com)

• Não se esqueça de que os danos provocados por sobrecarga ou manuseamento incorrecto da ferramenta estão excluídos da garantia (para mais informações sobre as condições da garantia da SKIL, consulte www.skil.com ou pergunte ao seu revendedor)

QUANDO SERRAR/CORTAR

• Segurar a ferramenta eléctrica pelas superfícies de punho isoladas ao executar trabalhos durante os quais o acessório possa atingir cabos eléctricos escondidos ou o próprio cabo de rede (o contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta e levar a um choque eléctrico)

• Mantenha as mãos afastadas da área de corte; nunca toque por baixo do material por qualquer motivo durante o corte

• Utilizar detectores apropriados para detectar tubos e cabos de alimentação escondidos, ou consulte a rma de alimentação local (o contacto com um cabo eléctrico pode levar a incêndio e choque eléctrico; a danicação de um cano de gás pode levar à explosão; a penetração de uma tubulação de água provoca danos materiais ou pode provocar um choque eléctrico)

• Não utilize lâminas que se encontrem rachadas, deformadas ou cagas QUANDO LIXAR

• Utilize a ferramenta apenas para lixagem a seco (a entrada de água na ferramenta aumenta o risco de choque eléctrico)

• Não entrar em contacto com a folha de lixadeira em funcionamento

• Folhas de lixadeira gastas, rasgadas ou muito sujos não devem continuar a ser utilizadas

• Ao lixar metais, devido às faíscas produzidas, não utilize o aspirador e mantenha afastadas outras pessoas e materiais combustíveis à área de trabalho EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA

Esta ferramenta aceita os acessórios multiferramentas disponíveis mais comuns, incluindo os acessórios básicos OIS e Starlock existentes

Leia o manual de instruções antes de utilizar o equipamento

Isolamento duplo (nenhum o de terra necessário)

Não deite a ferramenta no lixo doméstico MANUSEAMENTO

• Substituição de acessórios

! desligar da fonte de corrente - retire/monte o acessório necessário conforme ilustrado - certique-se de que as aberturas do acessório engatam nas patilhas da cabeça da ferramenta (qualquer posição de encaixe possível) - monte o acessório com o centro comprimido apontado para baixo - desaperte/aperte parafuso B com a chave hexagonal A - verique o aperto do acessório (os acessórios apertados incorrectamente ou mal apertados podem car soltos durante o funcionamento e criar perigo)

• Montagem das folhas de lixa

- sacuda o pó do tecido de VELCRO do disco de lixa C antes de montar a folha de lixa - monte a folha de lixa VELCRO D como ilustrado ! a aspiração de pó requer folhas de lixa perfuradas ! a perfuração da folha de lixa deverá corresponder à perfuração da ferramenta ! troque as folhas de lixas gastas atempadamente ! utilize sempre a ferramenta com toda a superfície de VELCRO coberta com a folha de lixa42 C Platorello D Foglio abrasivo E Dispositivo per l’estrazione della polvere F Interruttore di acceso/spento G Rotella selezione velocità H Feritoie di ventilazione J Spia LED K Lama per sega a segmenti * L Lama per tagli in profondità M Accessorio per la regolazione della profondità *

• Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo

lhe avisará em caso de necessidade de arranja-las

• O nível de pressão sonora desta ferramenta, medido de acordo com a EN 62841, é de 86,5 dB(A) e o nível de potência acústica é de 97,5 dB(A) (incerteza K = 3 dB), e a vibração ✱ (soma do vector triax; incerteza K = 1,5 m/s²) ✱ durante a lixagem 3.4 m/s²

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 62841; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho
