NAUDOJIMO INSTRUKCIJA 1491 DB SKIL

* griešajot 3.4 m/s²

Universalusis įrankis 1491

IVADAS

• Šis įrankis skirtas medienos, plastiko, gipso, metalo ir minkštu sienų plytelių pjaustymui ir gręžimui ir nedidelių plotų sausajam šlifavimui ir grandymui
• Jis ypač tinka darbams arti krašto ir kliūties
• Šis įrankis neskirtas profesionaliam naudojimui
• Šis įrankis gali būti naudojamas su dauguma įprastinių priedų, įskaitant bendrovės OIS ir Starlock teikiamus priedus ③
• Perskaitykite ir išsaugokite šią naudojimo instrukcija ④

A Šešiabriaunis raktas
B Fiksatoriaus varžtas su poveržle
C Šlifavimo padas
D Šlifavimo popierius
E Dulkių ištraukiklis
F ljungimo/išjungimo jungiklis
G Greičio pasirinkimo ratukas
H Ventiliacinés angos
J Šviesos diodas
K Segmentinis pjūklelis *
L Smeigiamasis pjūklelis
M Gylio reguliavimo priedas *

* NÉRA STANDARTINIAME KOMPLEKTE

SAUGA

BENDRIEJI ELEKTRINIŲ IRANKIŲ SAUGOS ISPĖJIMAI

A ISPĖJIMAS Perskaitykite visus su šiuo elektriniu prietaisu pateiktus saugos perspėjimus, instrukcijas, paveikslėlius ir specifikacijas. Nepaisant toliau pateiktų instrukcijų galite patirti elektros smūgį, įvykti gaisras ir / ar patirti rimtų sužalojimų.

Išsaugokite visus įspėjimus ir instrukcijas ateičiai.

Terminas „elektros įrankis“ įspėjimuose reiškia jūsų iš elektros tinklo (laidais) maitinamus įrankius arba elektros įrankius, veikiančius nuo baterijų (belaidžius).

1) DARBO VIETOS SAUGUMAS

a) Darbo vieta turi būti švari ir tvarkinga. Netvarka ar blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
b) Nedirbkite tokioje aplinkoje, kur yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
c) Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį įkitus asmenis galite nebesuvaldyti prietaiso.

2) ELEKTROSAUGA

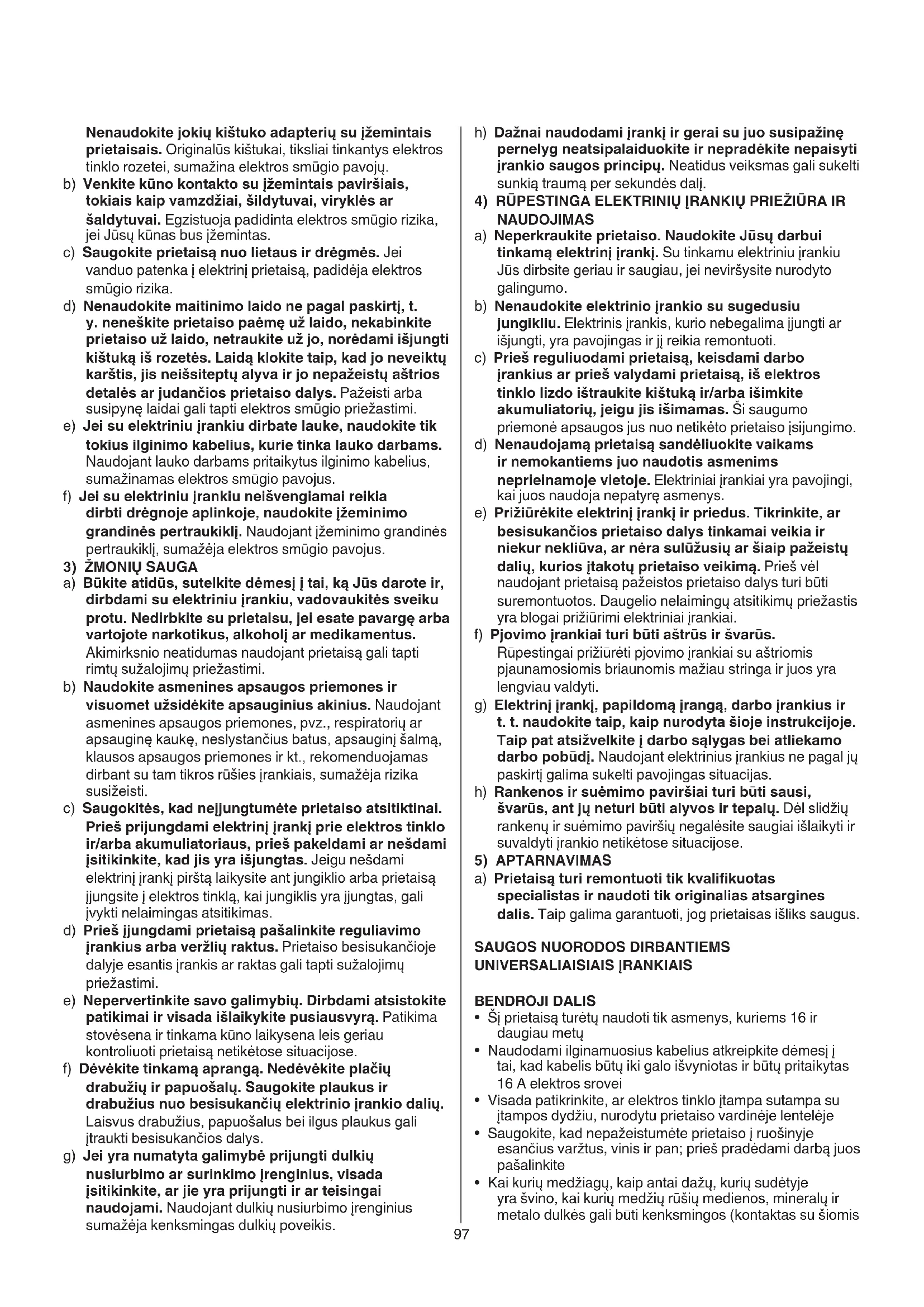

a) Maitinimo laido kištukas turi atitikti tinklo rozetės tipą. Kištuko jokiu būdu negalima modifikuoti.

Nenaudokite jokių kištuko adapterių su įžemintais prietaisais. Originalūs kištukai, tiksliai tinkantys elektros tinklo rozetei, sumažina elektros smūgio pavojų.

b) Venkite kūno kontakto su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, viryklės ar šaldytuvai. Egzistuoja padidinta elektros smūgio rizika, jei Jūsų kūnas bus jžemintas.

c) Saugokite prietaisą nuo lietaus ir dręgmės. Jei vanduo patenka i elektrinį prietaisą, padidėja elektros smūgio rizika.

d) Nenaudokite maitinimo laido ne pagal paskirti, t. y. neneškite prietaiso paėmę už laido, nekabinkite prietaiso už laido, netraukite už jo, norėdami išjungti kištuką iš rozetės. Laidą klokite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.

e) Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginimo kabelius, kurie tinka lauko darbams. Naudojant lauko darbams pritaikytus ilginimo kabelius, sumažinamas elektros smūgio pavojus.

f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite įžeminimo grandinės pertraukiklį. Naudojant įžeminimo grandinės pertraukiklį, sumažėja elektros smūgio pavojus.

3) ŽMONIŲ SAUGA

a) Būkite atidūs, sutelkite dėmesį į tai, ką Jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su prietaisu, jei esate pavargę arba vartojote narkotikus, alkoholį ar medikamentus. Akimirksnio neatidumas naudojant prietaisą gali tapti rimtų sužalojimų priežastimi.

b) Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas dirbant su tam tikros rūšies įrankiais, sumažėja rizika susižeisti.

c) Saugokitės, kad nejjungtumėte prietaiso atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.

d) Prieš jjungdami prietaisą pašalinkite reguliavimo įrankius arba veržlių raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali tapti sužalojimų priežastimi.

e) Nepervertinkite savo galimybių. Dirbdami atsistokite patikimai ir visada išlaikykite pusiausvyrą. Patikima stovėsena ir tinkama kūno laikysena leis geriau kontroliuoti prietaisą netikėtose situacijose.

f) Dévékite tinkamą aprangą. Nedèvékite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.

g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar teisingai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

h) Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.
4) RÜPESTINGA ELEKTRINIŲ ĮRANKIŲ PRIEŽIŪRA IR NAUDOJIMAS
a) Neperkraukite prietaiso. Naudokite Jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektrinių įrankiu Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
b) Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių, jeigu jis išimamas. Ši saugumo priemonė apsaugos jus nuo netikėto prietaiso įsijungimo.
d) Nenaudojamą prietaisą sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Prižiūrėkite elektrinį įrankį ir priedus. Tikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nekliūva, ar nėra sulūžusių ar šiaip pažeistų dalių, kurios įtakotų prietaiso veikimą. Prieš vėl naudojant prietaisą pažeistos prietaiso dalys turi būti suremontuotos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
g) Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje. Taip pat atsižvelkite į darbo sąlygas bei atliekamo darbo pobūdj. Naudojant elektrinius įrankius ne pagal jų paskirtį galima sukelti pavojingas situacijas.
h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.
5) APTARNAVIMAS
a) Prietaisą turi remontuoti tik kvalifikuotas specialistas ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

SAUGOS NUORODOS DIRBANTIEMS UNIVERSALIAISIAIS IRANKIAIS

BENDROJI DALIS

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir daugiau metų
• Naudodami ilginamuosius kabelius atkreipkite dėmesį į tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas 16 A elektros srovei
• Visada patikrinkite, ar elektros tinklo įtampa sutampa su įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje
• Saugokite, kad nepažeistumėte prietaiso į ruošinyje esančius varžtus, vinis ir pan; prieš pradėdami darbą juos pašalinkite
• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra švino, kai kurių medžių rūšių medienos, mineralų ir metalo dulkės gali būti kenksmingos (kontaktas su šiomis

dulkėmis arba jkvėptos dulkės gali sukelti operatoriui arba šalia esantiems žmonėms alergines reakcijas ir/arba kvėpavimo sistemos susirgimus); mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

- Kai kurių rūšių dulkės priskiriamos kancerogeninėms (pvz., ąžuolo arba buko medienos dulkės), ypač susimaišiusios su medienos taurinimui naudojamais priedais; mūvėkite priešdulkinę puskaukę arba dirbdami naudokite dulkių ištraukimo įrenginį, jei jį galima prijungti

- Vadovaukitės Jūsų šalyje taikomų direktyvų reikalavimais, skirtais medžiagoms, su kuriomis norite dirbti

- Dirbinj prie stabilaus pagrindo pritvirtinkite spaustuvais ar kitomis tinkamomis priemonémis (rankoje laikomas ar j kūną atremtas dirbinys yra nestabilus ir galite nesuvaldyti jo arba įrankio)

- Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

- Pertraukų metu arba prieš valydami, atlikdami priežiūrą, reguliuodami ir keisdami priedus būtinai išjunkite prietaiso maitinimo laidą iš elektros tinklo, kad prietaisas nebūtų netyčia jjungtas

- Darbo metu visada tvirtai laikykite prietaisą abiem rankom bei patikimai stovėkite

- Pasirūpinkite, kad maitinimo kabelis nebūtų arti besisukančių prietaiso dalių; klokite jį kuo toliau už prietaiso

- Keisdami priedus mūvėkite apsaugines pirštines (palietę priedą galite susižeisti)

- Atsiradus mechaninio ar elektrinio pobūdžio trukdžiams, tuojau pat išjunkite prietaisą ir ištraukite kištuką iš elektros tinklo lizdo

- Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina neliečiant kabelio tuojau pat ištraukti kištuką iš elektros tinklo lizdo

- Niekada nenaudokite jrankio su pažeistu laidu; jj specialiai paruoštu laidu, kuris prieinamas SKIL elektrinių jrankių remonto dirbtuvėse, turi pakeisti kvalifikuotas specialistas

- Prieš padėdami prietaisą jį išjunkite ir palaukite, kol visos besisukančios jo dalys visiškai sustos

PJOVIMO TAISYKLÉS

- Jei atliekate darbus, kurių metu darbo įrankis gali kliudyti paslėptus elektros laidus arba paties elektrinio įrankio maitinimo laidą, tai elektrinį įrankį laikykite už izoliuotų rankenu (palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis)

- Nekiškite rankų prie pjovimo vietos; kirpdami niekada, jokiais sumetimais nekiškite rankų po medžiaga

- Naudodami tam skirtus paieškos prietaisus, patikrinkite, ar grężimo vietoje nėra paslėptų komunalinių tinklų vamzdynų, arba pasikvieskite į pagalbą vietinius komunalinių paslaugų tiekėjus (kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų; pažeidus dujotiekio vamzdį, gali įvykti sprogimas; pažeidus vandentiekio vamzdį, galima pridaryti daugybę nuostolių bei sukelti elektros smūgio pavojų)

- Nenaudokite įtrūkusių, sulenktų ar atšipusių pjūklelių ŠLIFAVIMO TAISYKLĖS

- Įrankį naudokite tik sausajam šlifavimui (į įrankio vidų patekus vandens padidėja elektros smūgio pavojus)

- Nelieskite rankomis švytuojančio šlifavimo popieriaus lapelio

- Draudžiama naudoti nusidėvėjusius, jplyšusius ar labai užterštus šlifavimo popieriaus lapelius - Šlifuojant metalą kyla kibirkštys; nenaudokite dulkių siurblio ir pasirūpinkite, kad Jums dirbant aplink nebūtų kitų asmenų, kuriuos galėtų sužeisti lekiančios kibirkštys, o taip pat - degių medžiagų

ANT PRIETAISO ESANČIŲ SIMBOLIŲ REIKŠMĖS

③ Šis įrankis gali būti naudojamas su dauguma įprastų priedų, įskaitant bendrovės OIS ir Starlock teikiamus priedus
④ Prieš naudodami įrankį perskaitykite instrukcijų vadovą
⑤ Dviguba izoliacija (ižeminimo laido nereikia)
⑥ Nemeskite prietaisas i buitinių atlieku konteinerius

NAUDOJIMAS

• Papildomos jrangos keitimas ⑦

! ištraukite kištuką iš elektros lizdo

-reikiamą priedą nuimkite ir uždėkite, kaip vaizduojama iliustracijose
-pasirūpinkite, kad priedo angos būtų sutapdintos su įrankio galvutės iškyšomis (priedą galima užfiksuoti įvairiai pasuktą)
-priedą dékite taip, kad įspauda jo viduryje būtų nukreipta žemyn
-varžtą B atleiskite arba priveržkite šešiakampiu veržliarakčiu A

- tikrinkite, ar priedas patikimai uždėtas (netinkamai ar nepatikimai įtvirtinti priedai dirbant gali atsipalaiduoti ir būti pavojingi)

- Šlifavimo popieriaus pritvirtinimas ⑧

-prieš uždėdami šlifavimo popierių iškratykite šlifavimo pado kibaus sujungimo audinį (VELCRO) C
-uždėkite VELCRO (kibus sujungimas) šlifavimo popieriaus lapelį D, kaip parodyta paveikslėlyje

! norint, kad dulkės būtų nusiurbiamos, reikia naudoti skylėtą šlifavimo popieriaus lapelį

! šlifavimo popieriaus skylės turi sutapti su skylėmis šlifavimo plokštėje

! laiku pakeiskite nusidėvėjusi šlifavimo popieriaus lapelį
! įrankį leidžiama naudoti tik tuomet, kai šlifavimo popierius uždengia visą VELCRO medžiaga padengtą paviršių

• Dulkių nusiurbimas ⑨

! ištraukite kištuką iš elektros lizdo
-naudokite dulkių ištraukimo įrenginį E tik tuomet, kai dirbate su šlifavimo padu C
-dulkių ištraukiklj E sumontuokite taip, kaip parodyta paveikslėlyje,
-prijunkite dulkių siurblį

! nenaudokite dulkių ištraukiklio arba dulkių siurblio šlifuodami metalą,

-reguliariai ištuštinant dulkių ištraukiklj E užtikrinamas optimalus dulkių nusiurbimas

- ljungimas/išjungimas

-Prietaisas yra jungiamas/išjungiamas perstatant jungikli F ② i padėti “I”/“O”
! prieš glausdami įrankį prie ruošinio palaukite, kol prietaisas visiškai įsibėgės
! prieš išjungdami prietaisą atitraukite jį nuo ruošinio

• Darbo greičio reguliavimas ⑩

-ratuku G galima nustatyti reikiamą vibracijos dažnj

nuo mažo (1) iki didelio (6) (reguliuoti galima ir įrankiui veikiant)

-optimalus darbo greitis priklauso nuo medžiagos ir gali būti nustatytas praktiniais bandymais

- Šviesos diodas J ⑪

-LED lemputė J automatiškai užsidega, kai jjungiamas jungiklis F

- Prietaiso laikymas ir valdymas ⑫

! dirbdami laikykite prietaisą už pilkos spalvos suémimo vietos(-ų)

-ventiliacines angas H laikykite neuždengtas

-pernelyg nespauskite įrankio (pernelyg spaudžiant dalys labai kaista, todėl gali sutrumpėti priedo eksploatavimo trukmė)

- Gylio reguliavimo priedas M (DEPTH STOP) (néra standartiniame komplekte) ⑬

NAUDOJIMO PATARIMAI

• Siekdami optimalių rezultatų dirbdami su skirtingomis medžiagomis, vadovaukitės 14 lentele tinkamam priedui pasirinkti (priedai, kurie standartiškai nepateikiami)
  • Daugiau patarimų rasite internete www.skil.com

PRIEŽIŪRA / SERVISAS

• Šis įrankis neskirtas profesionaliam naudojimui
• Periodiškai valykite prietaisą ir kabelį (ypač ventiliacines angas H ②)

! prieš valydami ištraukite kištuką iš elektros tinklo lizdo

- Jeigu prietaisas, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotose SKIL elektrinių įrankių remonto dirbtuvėse

- neišardytą prietaisą kartu su pirkimo čekiu siųskite tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros prietaisų techninio aptarnavimo tarnybą (adresus bei atsarginių dalių brėžinius rasite www.skil.com)

- Turékite omeny, kad garantija netaikoma, jei gedimas atsiranda dėl perkrovos ar netinkamo naudojimo (dėl SKIL garantijos sąlygų žr. www.skil.com arba kreipkitės i jus aptarnaujanti prekybos atstovą)

APLINKOSAUGA

- Nemeskite elektrinių įrankių, papildomos įrangos ir pakuotės į buitinių atliekų konteinerius (galioja tik ES valstybėms)

-pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių ir elektroninių prietaisų atliekų utilizavimo ir pagal vietinius valstybės įstatymus atitarnavę elektriniai įrankiai turi būti surenkami atskirai ir gabenami į antrinių žaliavų tvarkymo vietas, kur jie turi būti sunaikinami ar perdirbami aplinkai nekenksmingu būdu

-apie tai primins simbolis⑥, kai reikės išmesti atitarnavusį prietaisą

TRIUKŠMINGUMAS / VIBRACIJA

- Išmatuotas pagal EN 62841, šio instrumento garso slėgio lygis yra 86,5 dB(A), garso galios lygis 97,5 dB(A) (neapibrėžtis K = 3 dB), vibracija * (triašio vektoriaus suma; neapibrėžtis K = 1,5 m/s²)

*šlifuojant 3.4 m/s²

- Vibracijos sklaidos lygis išmatuotas pagal standarte EN 62841 išdėstytus standartizuoto bandymo reikalavimus;

ši vertė gali būti naudojama vienam įrankiui palyginti su kitu bei išankstiniam vibracijos poveikiui įvertinti, kai įrankis naudojamas paminėtais būdais

-naudojant įrankį kitokiais būdais arba su kitokiais bei netinkamai prižiūrimais priedais, gali žymiai padidėti poveikio lygis
-laikotarpiais, kai jrankis išjungtas arba yra jjungtas, tačiau juo nedirbama, gali žymiai sumažeti poveikio lygis

! apsisaugokite nuo vibracijos poveikio prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai ir derindami darbo ciklus su pertraukėlėmis
