MANUAL DE UTILIZARE 1491 DB SKIL

Sculă multifuncțională

INTRODUCERE

• Această sculă este proiectată pentru tăierea și sectionarea lemnului, plasticului, ipsosului, metalelor și a faianței moi, precum și pentru șlefuirea uscată și răzuirea suprafetelor mici
• Este în mod special adecvată lucrului și la nivel și în apropierea marginilor
• Această sculă nu este destinată utilizării profesionale
• Această sculă acceptă accesoriiile cele mai des întâlnite pentru scule multifuncționale, inclusiv accesorii existente OIS și Starlock ③
• Citiți și păstrați acest manual de instrucțiuni ④

DATE TEHNICE①

ELEMENTELE SCULEI ②

A Cheia hexagonală
B Şurub de prindere cu şaibă
C Placă de şlefuit
D Coala abrazivă
E Dispozitiv de extragere a prafului
F Întrerupător pornit/oprit
G Rotiță de selectare a vitezei
H Fantele de ventilatie
J Lampă LED
K Pânză de ferăstrău cu dinți aplicați *
L Lamă de ferăstrău cu avans pe adâncime
M Accesoriu pentru reglarea adâncimii *
* NU ESTE INCLUS ÎN VÉRSIUNEA STANDARD

SIGURANTA

INSTRUCTIUNI GENERALE DE SIGURANTĂ PENTRU SCULE ELECTRICE

A AVERTISMENT Citiți toate avertismentele, instrucțiunile, ilustrațiile și specificațiile furnizate împreună cu această sculă electrică. Neconformarea la instrucțiuniile de mai jos poate produce șoc electric, incendiu și/sau răniri grave.

Păstrați toate avertizările și instrucțiunile în vederea consultării ulterioare.

Termenul de “sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

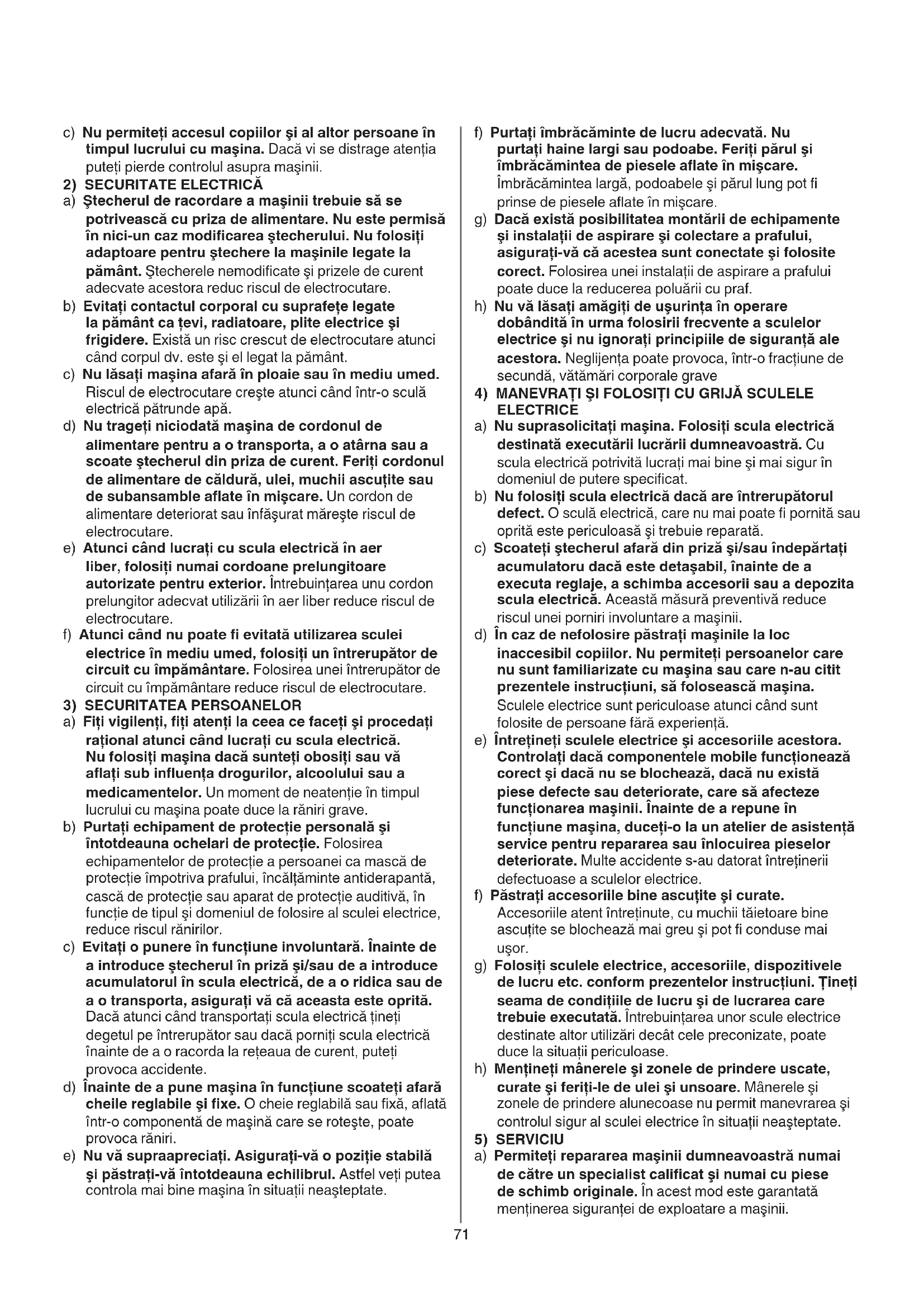

1) SIGURANTA LA LOCUL DE MUNCĂ

a) Păstrați-vă locul de muncă curat și bine iluminat. Dezordinea la locul de muncă sau existența unor sectoare de lucru neiluminate poate duce la accidente.
b) Nu folosiți mașina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii.

c) Nu permiteți accesul copiilor și al altor persoane în timpul lucrului cu mașina. Dacă vi se distrage atenția puteți pierde controlul asupra mașinii.

2) SECURITATE ELECTRICĂ

a) Ștecherul de racordare a mașinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ștecherului. Nu folosiți adaptoare pentru ștechere la mașinile legate la pământ. Ștecherele nemodificate și prizele de curent adecvate acestora reduc riscul de electrocutare.

b) Evitați contactul corporal cu suprafețe legate la pământ ca țevi, radiatoare, plite electrice și frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este și el legat la pământ.

c) Nu lăsați mașina afară în ploaie sau în mediu umed. Riscul de electrocutare crește atunci când într-o sculă electrică pătrunde apă.

d) Nu trageți niciodată mașina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ștecherul din priza de curent. Feriți cordonul de alimentare de căldură, ulei, muchii ascuțite sau de subansamble aflate în mișcare. Un cordon de alimentare deteriorat sau înfășurat mărește riscul de electrocutare.

e) Atunci când lucrați cu scula electrică în aer liber, folosiți numai cordoane prelungitoare autorizate pentru exterior. Întrebuințarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare.

f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiți vigilenți, fiți atenți la ceea ce faceți și procedați rațional atunci când lucrați cu scula electrică. Nu folositi mașina dacă sunteți obosiți sau vă aflați sub influența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu mașina poate duce la răniri grave.

b) Purtati echipament de protecție personală și întotdeauna ochelari de protecție. Folosirea echipamentelor de protecție a persoanei ca mască de protecție împotriva prafului, încăltăminte antiderapantă, cască de protecție sau aparat de protecție auditivă, în funcție de tipul și domeniul de folosire al sculei electrice, reduce riscul rănirilor.

c) Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

d) înainte de a pune mașina în funcțiune scoateți afară cheile reglabile și fixe. O cheie reglabilă sau fixă, aflată într-o componentă de mașină care se rotește, poate provoca răniri.

e) Nu vă supraapreciați. Asigurați-vă o poziție stabilă și păstrați-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.

f) Purtati îmbrăcăminte de lucru adecvată. Nu purtați haine largi sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, podoabele și părul lung pot fi prinse de piesele aflate în mișcare.

g) Dacă există posibilitatea montării de echipamente și instalații de aspirare și colectare a prafului, asigurați-vă că acestea sunt conectate și folosite corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

h) Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave

4) MANEVRATI ŞI FOLOSIȚI CĂ GRIJĂ SCULELE ELECTRICE

a) Nu suprasolicitați mașina. Folosiți scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere specificat.

b) Nu folosiți scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoateți ștecherul afară din priză și/sau îndepărtați acumulatoru dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a mașinii.

d) În caz de nefolosire păstrați mașinile la loc inaccesibil copiilor. Nu permiteți persoanelor care nu sunt familiarizate cu mașina sau care n-au citit prezentele instrucțiuni, să folosească mașina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experientă.

e) Întrețineți sculele electrice și accesoriiile acestora. Controlați dacă componentele mobile funcționează corect și dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcționarea mașinii. Înainte de a repune în funcțiune mașina, duceți-o la un atelier de asistență service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreținerii defectuoase a sculelor electrice.

f) Păstrați accesoriiile bine ascuțite și curate. Accesoriiile atent întreținute, cu muchii tăietoare bine ascuțite se blochează mai greu și pot fi conduse mai ușor.

g) Folosiți sculele electrice, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni. Țineți seama de condițiile de lucru și de lucrarea care trebuie executată. Întrebuințarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situații periculoase.

h) Mentineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

5) SERVICIU

a) Permiteți repararea mașinii dumneavoastră numai de către un specialist calificat și numai cu piese de schimb originale. În acest mod este garantată menținerea siguranței de exploatare a mașinii.

INSTRUCTIUNI DE SIGURANTĂ PENTRU SCULE MULTIFUNCTIONALE

GENERALITĂȚI

• Această sculă nu trebuie să fie folosit de persoane sub 16 ani
• Folosiți cabluri de prelungire derulate complet, protejate/izolate, cu o capacitate de 16 amperi
• Verificați întotdeauna dacă tensiunea de alimentare este aceeași cu tensiunea indicată pe plăcuța de identificare a sculei

- Evitați daunele provocate de șuruburi, ținte și alte elemente din timpul lucrului; înlăturați aceste elemente înainte de a trece la acțiune

- Praful rezultat din materiale precum vopseaua care conține plumb, unele specii de lemn, minerale și metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacții alergice și/sau afecțiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat

- Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar și fag) în special în combinație cu aditivi pentru tratarea lemnului; purtați o mască de praf și lucrați cu un dispozitiv de extragere a prafului când poate fi conectat

- Respectați reglementările naționale referitoare la aspirația prafului în funcție de materialele de lucru folosite

- Folosiți clame sau alte metode practice pentru a securiza și susține piesa de prelucrat pe o platformă stabilă (dacă țineți piesa cu mâna sau sprijinită de corp va fi instabilă și puteți pierde controlul asupra ei)

- Nu prelucrați materiale care conțin azbest (azbestul este considerat a fi cancerigen)

- Decuplați întotdeauna ștecherul de la sursa de alimentare în pauzele de lucru sau înainte de curățare, întreținere, efectuarea reglajelor sau schimbarea accesoriiilor, pentru a reduce pericolul de pornire accidentală a sculei

- Când lucrați întotdeauna tineți aparatul cu ambele mâini cu fermitate și luați o poziție stabilă

- Feriți întotdeauna cordonul de părțile în mișcare ale sculei; orientati cordonul spre spate, la distanță de sculă

- Purtați mănuși de protecție când schimbați accesorii (contactul cu accesoriiul poate cauza leziuni)

- În cazul unor defectiuni electrice sau mecanice deconectați imediat instrumentul și scoateți șnurul din priză

- În cazul în care cordonul este deteriorat sau sectionat în timpul lucrului, nu atingeți cordonul, dar deconectați imediat de la priză

- Nu folosiți unealta atunci când cablul de alimentare prezintă defectiuni; acesta trebuie înlocuit cu un cablu special pregătit, disponibil într-un service de asistență autorizat pentru scule SKIL, de către o persoană calificată

- Când puneți instrumentul la o parte, deconectați motorul și asigurați-vă că toate elementele mobile și-au oprit complet mișcarea

CÂND TĂIATI/SECTIONATI

- Apucați scula electrică de suprafețele de prindere izolate atunci când executați operații în cursul

cărora accesoriiul poate atinge fire electrice ascunse sau propriul cablu de alimentare (contactul un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare)

- Tineți mâinile la distanță de zona de tăiere; nu atingeți niciodată materialul de sub lamă sub niciun motiv în timpul tăierii

- Folosiți detectoare adecvate pentru depistarea conductelor și conductorilor de alimentare sau apelați în acest scop la întrerprinderea locală de furnizare a utilităților (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

- Nu folositi o pânza de ferăstrău care este crăpată, deformată sau tocită

CÂND ŞLEFUITI

- Utilizați scula numai pentru șlefuire uscată (pătrunderea apei în interiorul sculei mărește pericolul de electrocutare)

- Nu atingeți benzii mobilă de șlefuire

- Nu continuați să folosiți benzile de șlefuire uzate, rupte sau extrem de înbăcsite

- În timpul şlefuirii de metale sunt împrăștiate scântei: nu folosiți aspiratorul și nu permiteți prezența altor persoane sau a unor materiale inflamabile în perimetrul de activitate

EXPLICATIA SIMBOLURILOR DE PE INSTRUMENT

③ Această sculă acceptă accesoriiile cele mai des întâlnite pentru scule multifuncționale, inclusiv accesorii de bază existente OIS și Starlock

④ Citiți manual de instrucțiuni înainte de utilizare

⑤ Izolație dublă (nu este necesar fir de împământare)

⑥ Nu aruncați instrumentul direct la pubelele de gunoi

UTILIZAREA

• Schimbarea accesorilor ⑦

! deconectați priza

-demontați/montați accesoriiul necesar în modul indicat în imagine

-asigurați-vă că deschiderile din accesoriu se cuplează cu clemele de pe capul sculei (orice poziție de fixare posibilă)

-montați accesoriiul cu depresiunea centrală orientată în jos

-slăbiti/strângeti şurubul B cu o cheie hexagonală A

- verificați dacă accesoriul este bine fixat (accesoriile strânse incorect sau insuficient se pot desprinde în timpul funcționării și crea pericole)

• Montarea benzii de şlefuire ⑧

-îndepărtați praful de pe sistemul de prindere VELCRO de pe placa de şlefuit C înainte de a monta banda de şlefuit

-montați benzii de şlefuire VELCRO D conform ilustratiei

! aspiratorul de reziduu necesită folosirea benzilor perforate de șlefuire

! perforațiile de pe benzii de șlefuire trebuie să corespundă cu perforațiile din stativul de șlefuire

! înlocuiti la timp benzile de şlefuire uzate

! folositi întotdeauna scula cu suprafața VELCRO acoperită în totalitate cu hârtie de șlefuit

- Aspirarea a prafului ⑨

! deconectați priza

-utilizați dispozitivul de evacuare a prafului E doar atunci când lucrați cu placa de șlefuit C

-montați dispozitivul de extragere a prafului E în modul indicat în imagine

-conectați aspiratorul

! nu folosiți dispozitivul de extragere a prafului/aspiratorul când șlefuiți metale

-curățați dispozitivul de extragere a prafului E în mod regulat pentru randament optim de aspirare a prafului

- Pornit/oprit

-Conectați/deconectați aparatul, prin împingerea comutatorului F ② în poziția “I”/”O”

! înainte ca accesoriiul să atingă piesa care urmează a fi prelucrată, sculă ar trebui să functioneze la întreaga viteză

! înainte de oprirea scula, trebuie să o ridicati de pe piesa de prelucrat

- Reglarea vitezei de lucru ⑩

-cu roata G frecvența variabilă necesară poate fi reglată de la valoare mică (1) la mare (6) (și în timpul funcționării)

-viteza de lucru optimă depinde de material și poate fi stabilită prin teste practice

- Lampă LED J ⑪

-Lampa LED J se aprinde automat la activarea comutatorului F

• Mânuirea și dirijarea sculei ⑫

! în timp ce lucrați, țineți întotdeauna scula de zonă (zonele) de prindere colorate gri

-mentineți fantele de ventilatie H neacoperite

-nu aplicați o presiune prea mare asupra sculei (apăsarea exagerată are ca efect supraîncălzirea bitului și scurtarea duratei de utilizare a acestuia)

- Accesoriiul pentru reglarea adâncimii M (DEPTH STOP) (nu este inclusă în dotarea standard) ⑬

SFATURI PENTRU UTILIZARE

- Pentru a obține rezultate optime pe diverse tipuri de materiale utilizați tabelul ⑭ ca referință pentru determinarea accesoriiului corect (accesoriile nu sunt dotare standard)

- A se vedea alte recomandări la www.skil.com

ÎNTRETINERE / SERVICE

- Această sculă nu este destinată utilizării profesionale

- Păstrați aparatul și cablul curat (mai ales fantele de ventilație H ②)

! deconectați de la priză înainte de a curăța

- Dacă în ciuda procedeelor de fabricație și control riguroase scula are totuși o pană, repararea acesteia se va face numai la un atelier de asistență service autorizat pentru scule electrice SKIL

- trimiteți scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese și diagrame de service se găseasc la www.skil.com)

- Trebuie să fiți conștienți de faptul că deteriorarea datorată suprasarcinii sau utilizării incorecte a sculei vor fi excluse din garanție (pentru condițiile de garanție SKIL consultați www.skil.com sau întrebați distribuitorul)

MEDIUL

- Nu aruncați sculele electrice, accesoriiile sau ambalajele direct la pubelele de gunoi (numai pentru țările din Comunitatea Europeană)

-Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice și electronice și modul de aplicare a normelor în conformitate cu legislația națională; sculele electrice în momentul în care au atins un grad avansat de uzură și trebuieșc aruncate, ele trebuieșc colectate separat și reciclate într-un mod ce respectă normele de protecție a mediului inconjurător

-simbolul ⑥ vă va reaminti acest lucru

ZGOMOT / VIBRAȚII

- Măsurate în conformitate cu EN 62841, nivelul de presiune sonoră a acestui instrument este 86,5 dB(A) și nivelul de zgomot 97,5 dB(A) (incertitudinea K = 3 dB) și vibrația * (suma vectorială triaxială; incertitudinea K = 1,5 m/s²)

*în timpul şlefurii 3.4 m/s²

- Nivelul emisiilor de vibrații a fost măsurat în conformitate cu un test standardizat precizat în EN 62841; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate

-utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute poate crește semnificativ nivelul de expunere

-momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere

! protejati-vă împotriva efectelor vibrațiilor prin întreținerea sculei și a accesoriiilor sale, păstrând mâinile calde și organizând procesele de lucru
