BRUKSANVISNING IFR 240 ID IBERNA

En liten mengde rim eller vanndråper på baksiden av kjøledelen er normalt när kjøledelen står på.

Termostatboxen som används för att kontrollera apparaten är placerad inuti kylskåpsutrymmet uppe till höger. För att kontrollera om apparaten fungerar, säkerställ att termostatvredet inte är inställt på "0".

AVFROSTNING OCH INFRYSNING

Den maximala mängden matvaror som kan frysas in fi nns angiven på märkplåten, (se fi gur 2). Infrysning fungerar med vilken vredinställning som helst.

(Figur 2)

Avfrostning av kylutrymmet sker automatiskt på denna produkt.

Vi rekommenderar att du frostar av frysen när frostlagret har blivit mer än 3 mm tjockt.

Det är normalt att en liten mängd frost eller vattendroppar bildas på baksidan av kylutrymmet när kylskåpet fungerar.

Se till att vattenutloppet alltid är rent och att livsmedel inte kommer i kontakt med baksidan eller sidorna av frysfacet.

OBS! Här hittar du ditt kylskåps märkplåt: här finns all information du behöver lämna till kundservice om ett fel skulle uppstå.

Viktigt: om rumstemperaturen är hög kan det hända att kylskäpet arbetar ständigt utan avbrott vilket kan leda till att ett lager frost samlas på kylskäpets inre vägg. Ställ isåfall om vredet till en varmare inställning (1-2).

OMHÄNGNING AV DÖRRAR

Ta bort det övre gångjärnet och dess distansbrickor från den övre tvärbalken.

Ta bort den övre dörren.

Ta bort gångjärnet och dess distansbrickor.

Avlägsna den undre dörren.

Ta bort det högre nedre gångjärnet och sätt det på motsatta sidan istället.

Sätt fast gångjärn och dörrar uppifrån och ner 1 → 2 →

Fäst tätningen (medföljer) på kylskåpets motsatta sida av gångjärnen.

1

Installera apparaten i ramen, justera den på den motsatta sidan av gångjärnen.

2

Kontrollera att topplattan på skäpet passar perfekt.

3

Säkra apparatens övre del vid skäpet med hjälp av de medföljande skruvama.

4

Säkra apparatens nedre del med hjälp av de medföljande skruvarna.

5

Kylskåpet är utrustat med kopplingsanordningar för dess dörrar med den inbyggda ramen (glidskena).

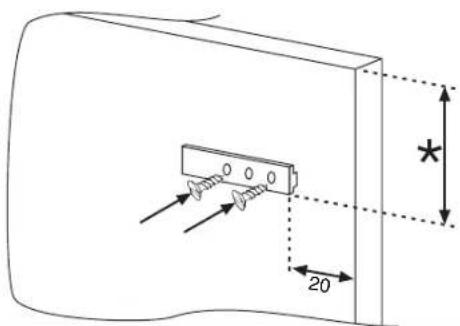

Sätt fast fästet i den inre delen av den inbyggda ramens panel i önskad höjd ca. 20 mm från dörrens yttre ledning.

Öppna dörrarna till den inbyggda ramen och kylen. Positionera den inbyggda lastaren och passa sedan in den i kylskåpsdörren.

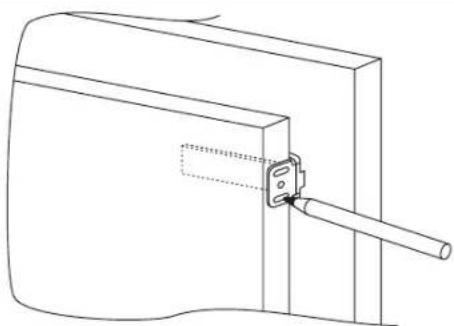

Markera fästpunkterna för skruvarna och borra med ett bits på en diameter av 2,5.

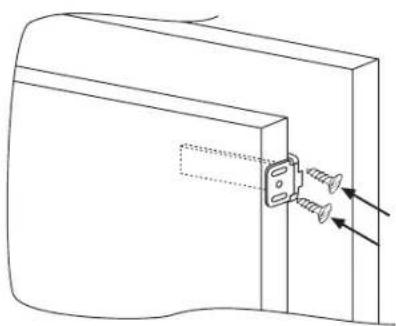

Sätt fast apparatens dörr vid skåpets ram med skäroma som riktmärken.

När väl apparaten har byggts in, positionerar du den bakre delen av ramen så den kommer i kontakt med väggen för att inte komma åt kompressorutrymmet.

För att apparaten ska fungera riktigt är det absolut nödvändigt att tillräcklig luftcirkulation fi nns för att kyla ner kompressorn som sitter i apparatens bakre del.

Därför måste ramen vara utrustad med en bakre skorsten, vars övre öppning inte får vara blockerad och med ett uttag längst fram som täcks för med ventilationsgallret.

Dimensioner till ramen.

50 mm 540 mm 50 mm 380 mm

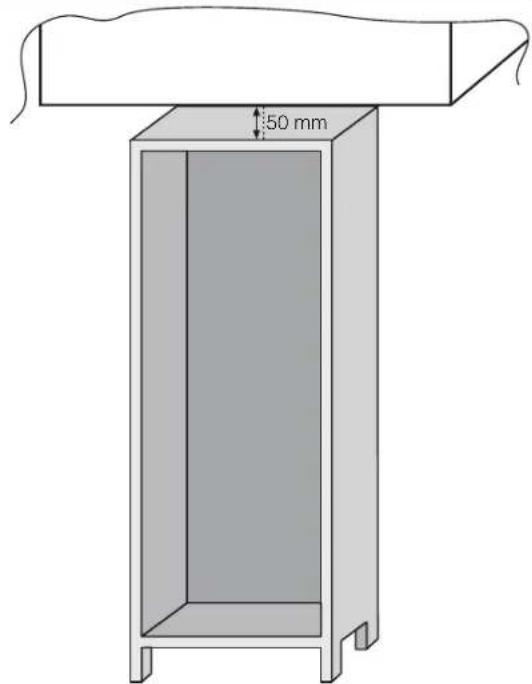

Dimensionema på avståndet som ska fi nnas mellan ramen och taket.

50 mm

INDBYGGET DOBBELTD∅R

KONTROLPANEL
