BRUGSANVISNING IFR 240 ID IBERNA

N.B. Her finner du apparatets merkeskilt: der står alle data du må oppgi til kundeservice hvis det skulle oppstå en feil.

Fjern den øverste døra.

Fjern den nederste døra.

Marker festepunktene til skruene og lag hull med et bor med diameter på 2.5.

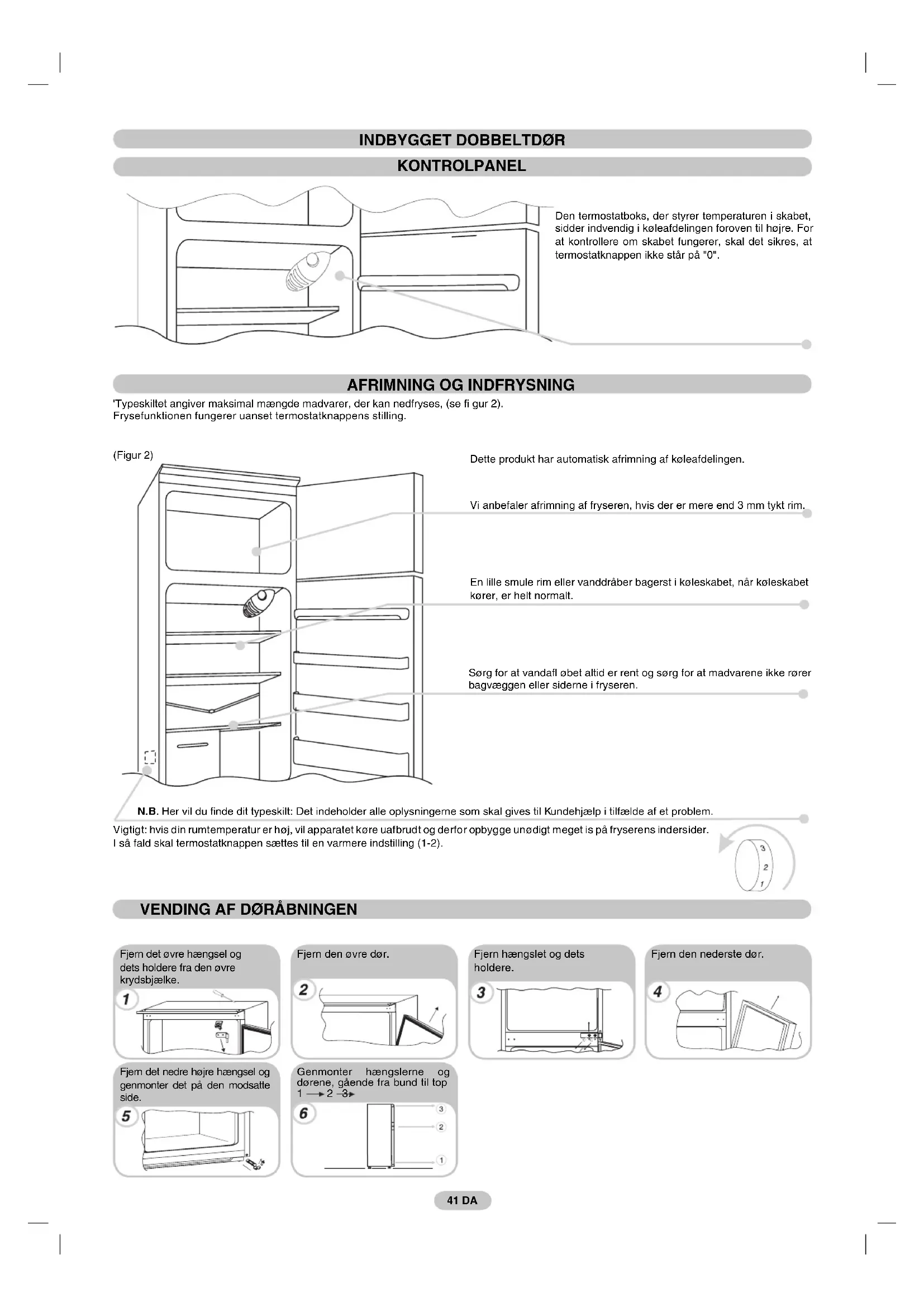

Den termostatboks, der styrer temperaturen i skabet, sidder indvendig i køleafdelingen foroven til højre. For at kontrollere om skabet fungerer, skal det sikres, at termostatknappen ikke står på "0".

'Typeskiltet angiver maksimal mængde madvarer, der kan nedfryses, (se fi gur 2).

Frysefunktionen fungerer uanset termostatknappens stilling.

(Figur 2)

Dette produkt har automatisk afrimning af køleafdelingen.

Vi anbefaler afrimning af fryseren, hvis der er mere end 3 mm tykt rim.

En lille smule rim eller vanddråber bagerst i køleskabet, när køleskabet kører, er helt normalt.

Sørg for at vandafl øbet altid er rent og sørg for at madvarene ikke rører bagvæggen eller siderne i fryseren.

N.B. Her vil du finde dit typeskilt: Det indeholder alle oplysningerne som skal gives til Kundehjælp i tilfælde af et problem.

Vigtigt: hvis din rumtemperatur er høj, vil apparatet køre uafbrudt og derfor opbygge unødigt meget is på fryserens indersider. I så fald skal termostatknappen sættes til en varmere indstilling (1-2).

VENDING AF D∅RÅBNINGEN

Fjern det øvre hængsel og dets holdere fra den øvre krydsbjælke.

Fjern den øvre dør.

Fjern hængslet og dets holdere.

Fjern den nederste dør.

Fjem det nedre højre hængsel og genmonter det på den modsatte side.

Genmonter hængslerne og dørene, gående fra bund til top 1 → 2 -3

6 1 2 3

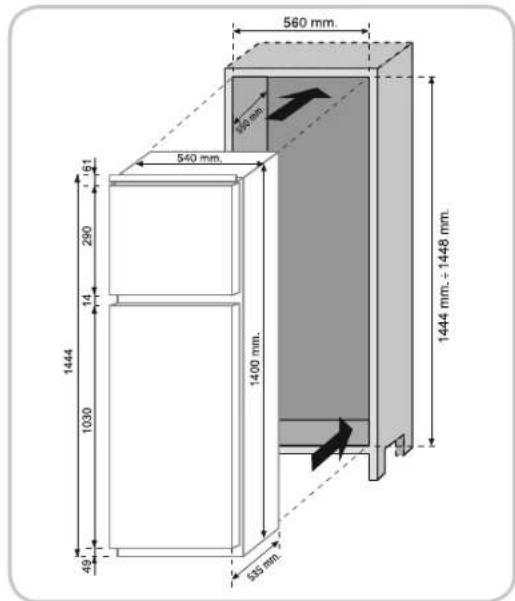

PRODUKTDIMENSIONER OG INDBYGGGEDE RUM

560 mm. 400 mm 540 mm. 36 385 12 1580 1140 1555 mm. 27 535 mm 1580 mm. + 1584 mm.

560 mm. 540 mm. 120 mm. 1444 1444 mm. - 1448 mm. 1030 14 290 61 49 335 mm.

Sæt apparatet fast med tætningen (medfølger) på den modsatte side af hængslerne.

1

Installer apparatet i skabet, idet du placerer det på den modsatte side af hængslerne.

2

Sikr dig at skabets topplade passer perfekt.

3

Sikr apparatets øvre del til skabet, ved brug af de forsynede skruer.

4

Sikr apparatets nedre del, ved brug af de forsynede skruer.

5

Tryk på ventilationsristen.

6

Apparatet er udstyret med sammenföringsenheder for apparatets døre med søjlepanelerne (læssebane).

Fastgør slæden på den indre del af det indbyggede skabs panel i den ønskede højde og ca. 20 mm fra dørens ydre metaltråd.

Åbn det indbyggede skabs døre og køleskabsdørene. Placer den indbyggede læsseanordning i slæden, og tilpas den så i køleskabsdøren.

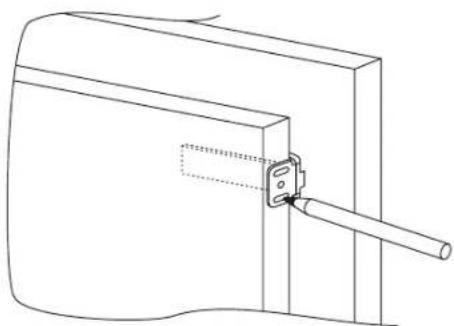

Marker indspændingsstederne for skruerne og bor med et bor med en diameter på 2.5.

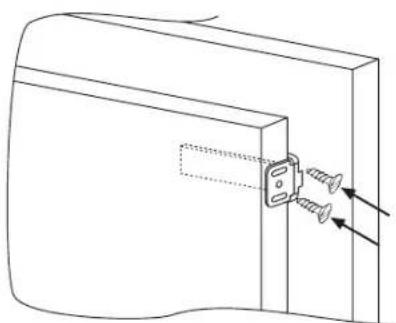

Tilslut apparatets dør til skabspanelerne, holdende læssebanerne som guidelinier.

Når apparatet er blevet bygget ind i skabet, placeres bagenden af skabet så det rører væggen, således at adgang til kompressorrummet forhindres.

For at dette produkt fungerer korrekt er det vigtigt at tillade passende luftcirculation, således at kondensatoren bagest i apparatet kan køle ned.

Af denne grund skal skabet være udstyret med en skorsten bagest, åbningen af denne må ikke blokeres. Der skal også være en frontåbning som skal dækkes med et ventilationsgitter.

Dimensioner af skabets åbninger.

50 mm 540 mm 50 mm 380 mm

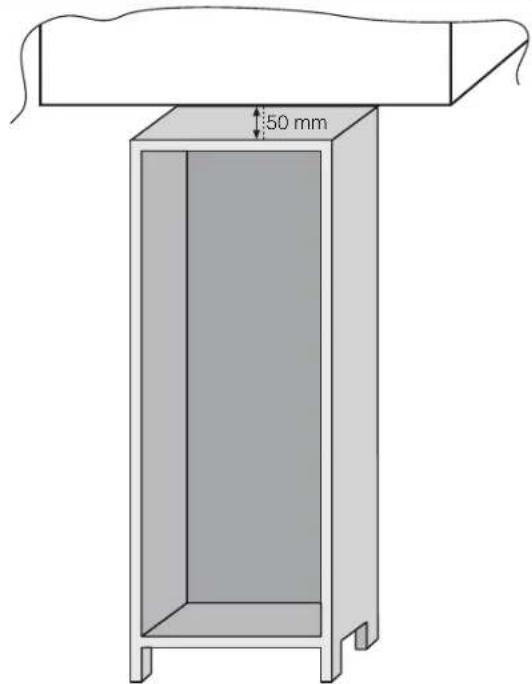

Dimension af afstanden mellem skabet og loftet.

50 mm
