BRUKSANVISNING IFR 240 ID IBERNA

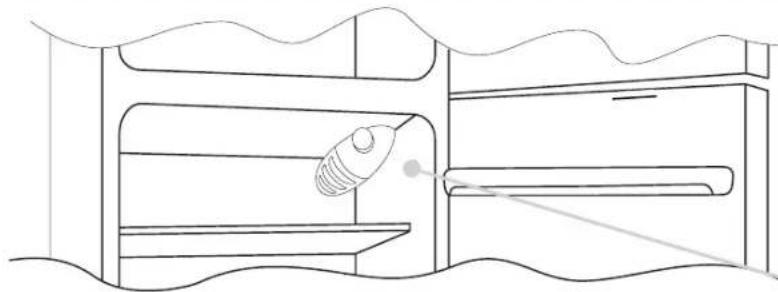

Termostatboksen som kontrollerer apparatet befi nner seg oppe til høyre i kjøledelen. For å kontrollere at apparatet virker, må du sjekke at termostatens bryter ikke står på "0".

AVISING OG FRYSING

Merkeskiltet oppgir den maksimale mengden av matvarer som kan fryses ned, (se fi gur 2). Uansett bryterens innstilling er du garantert frying.

(Figur 2)

Forsikre deg om at vannutløpet alltid er rent og at ingen matvarer er i kontakt med bak- eller sideveggene til fryserseksjonen.

Viktig: hvis omgivelsestemperaturen er høy, kan det hende apparatet jobber kontinuerlig. Da kan det danne seg mye rim på innsiden av kjøleskapsveggen. Du må da sette termostatens bryter på en varmere innstilling (1-2).

SNUING AV D∅RÅPNINGEN

Fjern det øverste hengselet og avstandsstykkene fra den øvre tverrstangen.

Fjern hengselet og avstandsstykkene.

Fjem hengselet nedre til høyre og sett det på motsatt side.

Monter hengslene og dørene igjen fra bunn til topp 1 → 2 -3

6 3 2 1

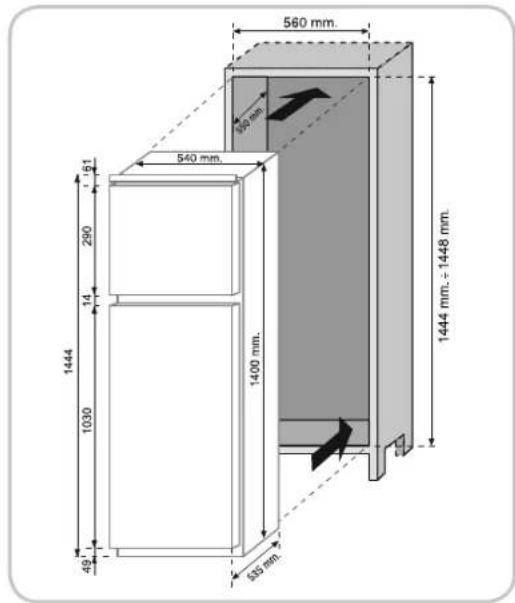

PRODUKTMÅL OG INNEBYGD SEKSJON

560 mm 540 mm 36 365 12 1580 1140 27 555 mm 535 mm 1580 mm + 1584 mm.

560 mm. 300 mm. 540 mm. 1444 mm. + 1448 mm. 1400 mm. 1030 290 14 49 350 mm.

Fest tetningen (medfølger) til apparatet på motsatt side av hengslene.

1

Sett apparatet inn i skapet på motsatt side av hvor hengslene sitter.

2

Fest apparatets øvre del til skapet ved hjelp av skruene som følger med.

4

Fest apparatets nedre del ved hjelp av skruene som følger med.

5

Apparatet er utstyrt med festeutstyr for å feste apparatets dører til skapveggene (glidestykke).

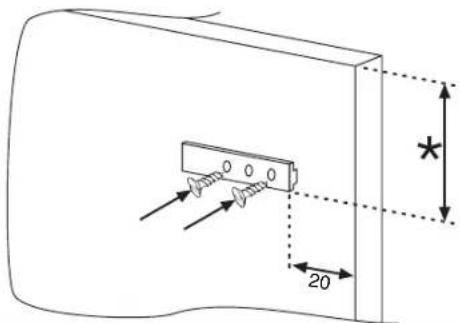

Fest skyvefestet på den innerste veggen til det innebygde skapet i ønsket høyde og ca. 20 mm fra dørens utside.

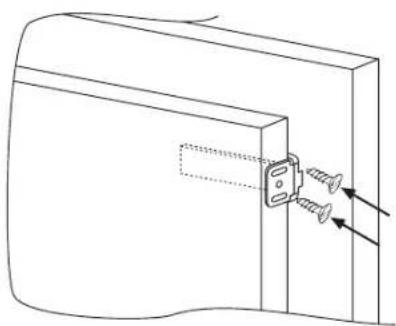

Åpne dørene til det innebygde skapet og kjøleskapet. Plasser hengselet til skapet i skyvefestet og fest det til kjøleskapsdøren.

Fest apparatets dør til skapveggen ved å bruke hullene til glidestykket som referansepunkter.

Når du har satt apparatet på plass, sett den bakre delen av skapet i kontakt med veggen for å unngå at noe kommer inn i kompressorseksjonen.

For at apparatet skal fungere skikkelig, er det svært viktig at luften kan sirkulere fritt, slik at kondensen på baksiden av apparatet kjøles ned.

Derfor må det være en pipe på baksiden av skapet, og den ø åpningen dens må ikke blokkeres. Det må også være en åpning på framsiden som dekkes med en ventilasjonsgrill.

Mälene til skapets äpninger.

50 mm 540 mm 50 mm 380 mm

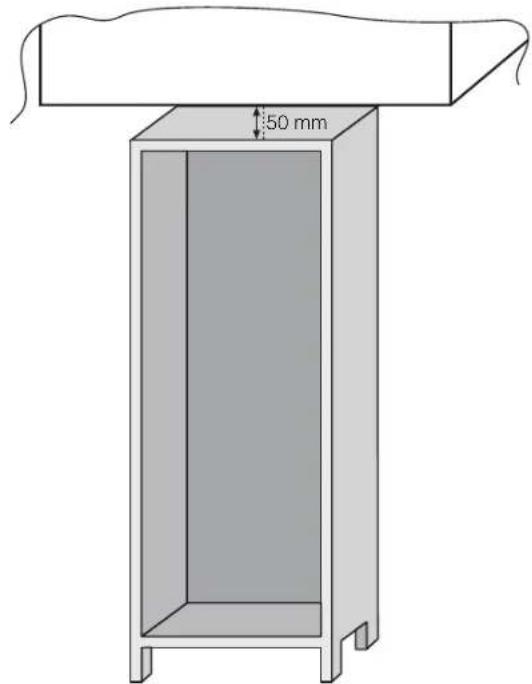

Mål på avstanden mellom skapet og taket.

50 mm

INBYGGD DUBBELDÖRR

KONTROLLPANEL
