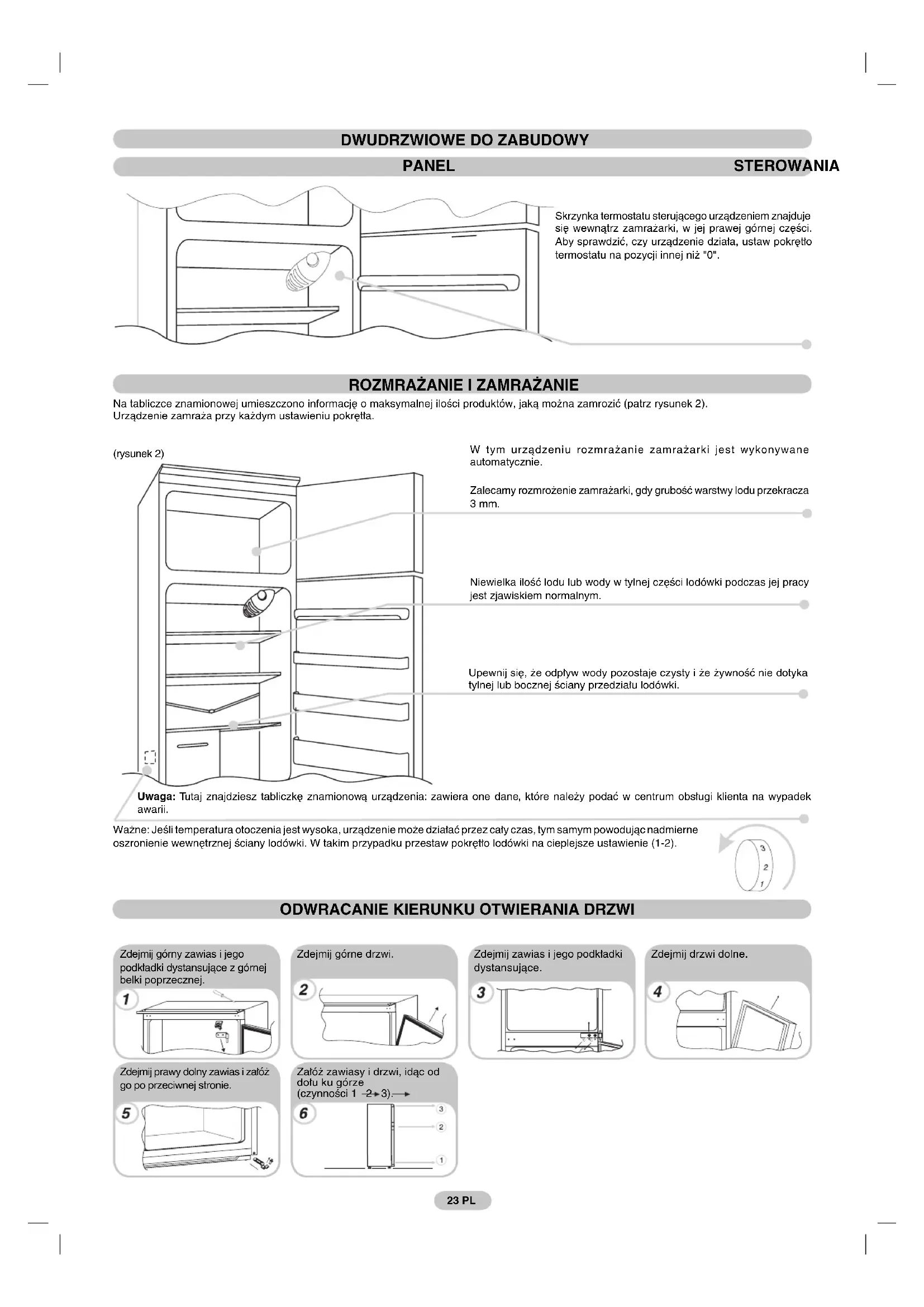

INSTRUKCJA OBSŁUGI IFR 240 ID IBERNA

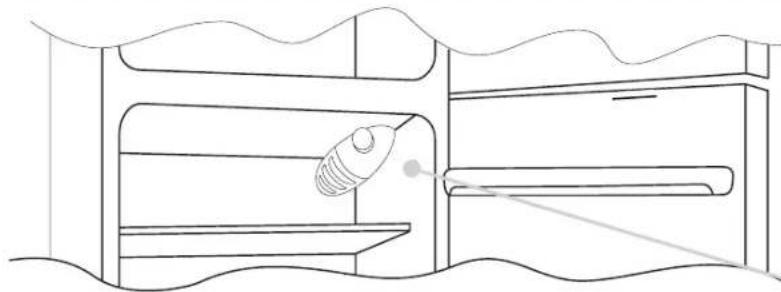

Skrzynka termostatu sterującego urządzeniem znajduje się wewnątrz zamrażarki, w jej prawej górnej części. Aby sprawdzić, czy urządzenie działa, ustaw pokrętło termostatu na pozycji innej niż "0".
ROZMRAŻANIE I ZAMRAŻANIE

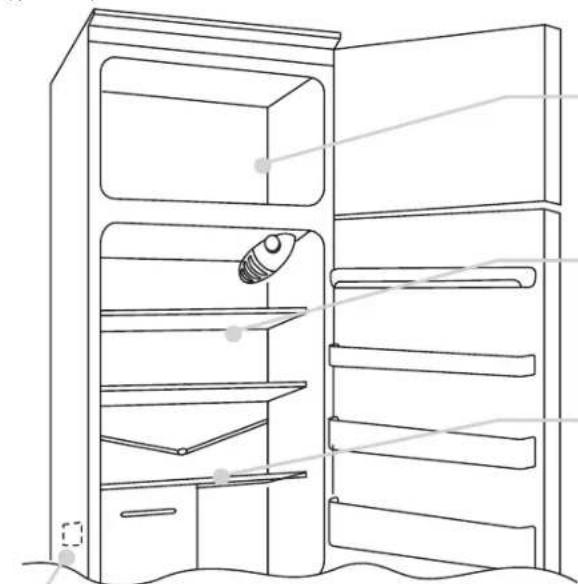

Na tabliczce znamionowej umieszczono informację o maksymalnej ilości produktów, jaką można zamrozić (patrz rysunek 2). Urządzenie zamraża przy każdym ustawieniu pokrętła.
(rysunek 2)

W tym urządzeniu rozmrażanie zamrażarki jest wykonywane automatycznie.
Zalecamy rozmrożenie zamrażarki, gdy grubość warstwy lodu przekracza 3 mm.
Niewielka ilość lodu lub wody w tylnej części lodówki podczas jej pracy jest zjawiskiem normalnym.
Upewnij się, że odpływ wody pozostaje czysty i że żywność nie dotyka tylnej lub bocznej ściany przedziatu lodówki.
Uwaga: Tutaj znajdziesz tabliczkę znamionową urządzenia: zawiera one dane, które należy podać w centrum obsługi klienta na wypadek awarii.
Ważne: Jeśli temperatura otoczenia jest wysoka, urządzenie może działać przez cały czas, tym samym powodując nadmierne oszronienie wewnętrznej ściany lodówki. W takim przypadku przestaw pokrętło lodówki na cieplejsze ustawienie (1-2).

ODWRACANIE KIERUNKU OTWIERANIA DRZWI
Zdejmij gómy zawias i jego podkładki dystansujące z górnej belki poprzecznej.

Zdejmij górne drzwi.

Zdejmij zawias i jego podkładki dystansujące.

Zdejmij drzwi dolne.

Zdejmij prawy dolny zawias i założ go po przeciwnej stronie.

Załóż zawiasy i drzwi, idąc od dołu ku górze (czynności 1 -2→3).→


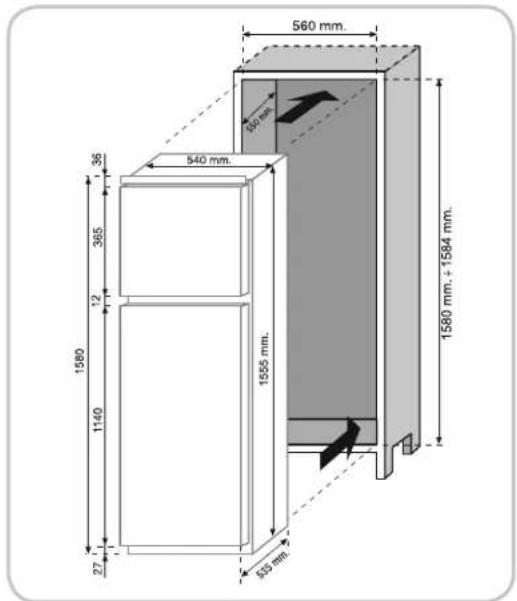

6 3 2 1WYMIARY URZĄDZENIA I ZABUDOWY


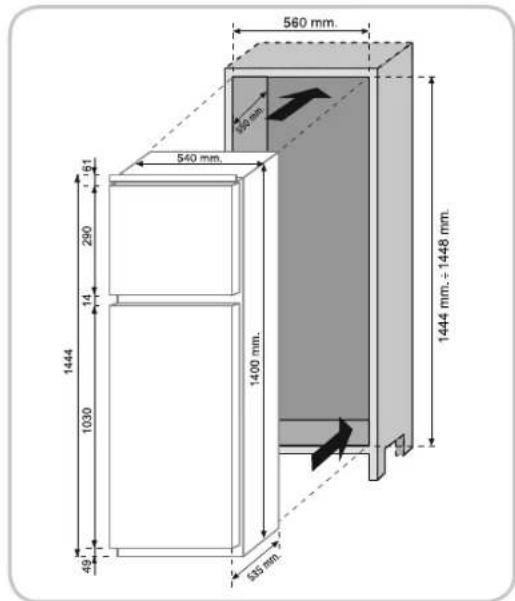

560 mm. 540 mm. 120 mm. 1444 1444 mm. - 1448 mm. 1030 14 290 61 49 335 mm.INSTALACJA URZĄDZENIA W KOLUMNIE
Załóż dołączoną do zestawu maskownicę do urządzenia. Maskownica powinna znajdować się po przeciwnej stronie zawiasów.
1

Umieść urządzenie w kolumnie, stronę przeciwną do zawiasów.
2

Upewnij się, że górna płyta łącząca szafki jest dokładnie dopasowana.
3

Zamocuj górną część urządzenia do szafki za pomocą dostarczonych śrub.
4

Zamocuj dolną część urządzenia za pomocą dostarczonych śrub.
5

Załóż kratkę wentylacyjną.
6

Urządzenie jest wyposażone w złącza do drzwi obudowy (szyna do wsuwania).

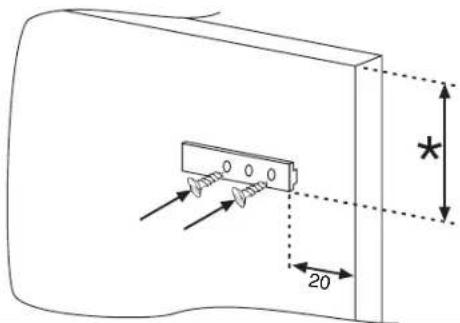

Zamocuj szynę w wewnętrznej części panelu zabudowy na żądanej wysokości, ok. 20 mm od zewnętrznego obramowania drzwi.

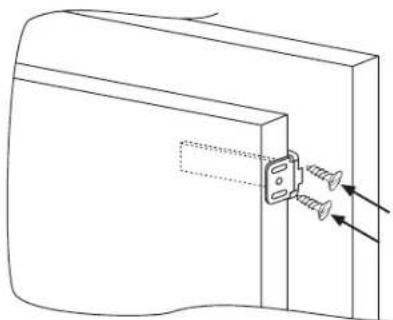

Otwórz drzwi zabudowy i drzwi chłodziarki. Umieść wbudowaną prowadnicę w szynie i zamocuj całość do drzwi chłodziarki.

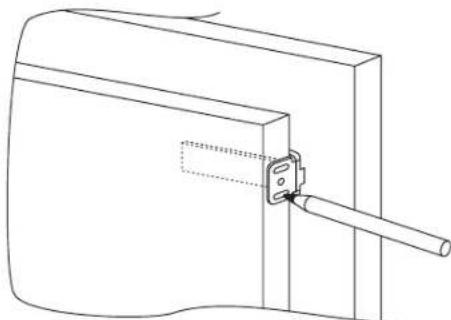

Zaznacz punkty mocowania i wywierć otwory wiertłem o średnicy 2,5 mm.

Załóż drzwi urządzenia na panelu obudowy, zachowując szczeliny do wsuwania zgodnie z wytycznymi.

Po zabudowaniu produktu dosuń tylną część obudowy do ściany, tak aby nie było dostępu z zewnątrz do sprężarki.
Dla prawidłowego działania urządzenia konieczne jest zapewnienie odpowiedniej cyrkulacji powietrza, tak aby sprężarka znajdująca się z tytu była prawidłowo chłodzona.
W związku z tym kolumna winna być wyposażona w wentylację tylnej części. Otwór górny nie powinien być blokowany, a od dołu należy zapewnić dostęp powietrza przez kratkę wentylacyjną.

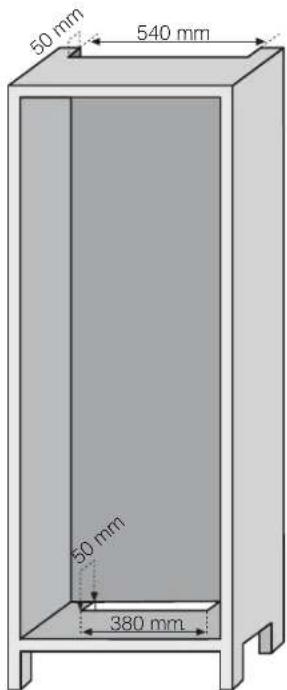

Wymiary otworów wentylacyjnych w kolumnie zabudowy.


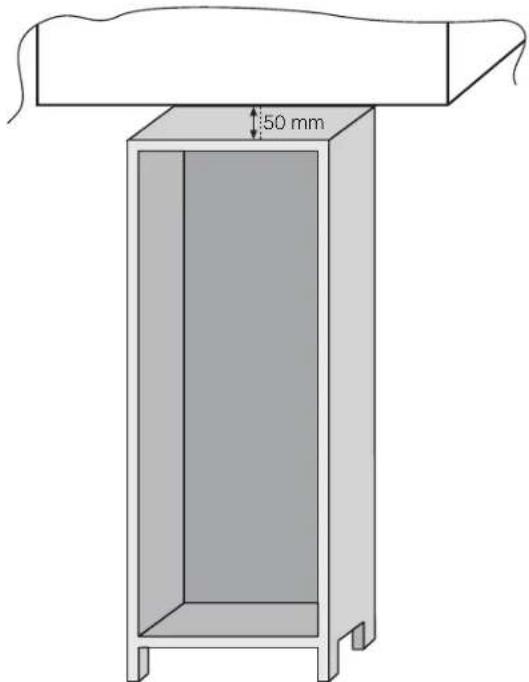

50 mm 540 mm 50 mm 380 mmOdległość między kolumną zabudowy a sufi tem.

