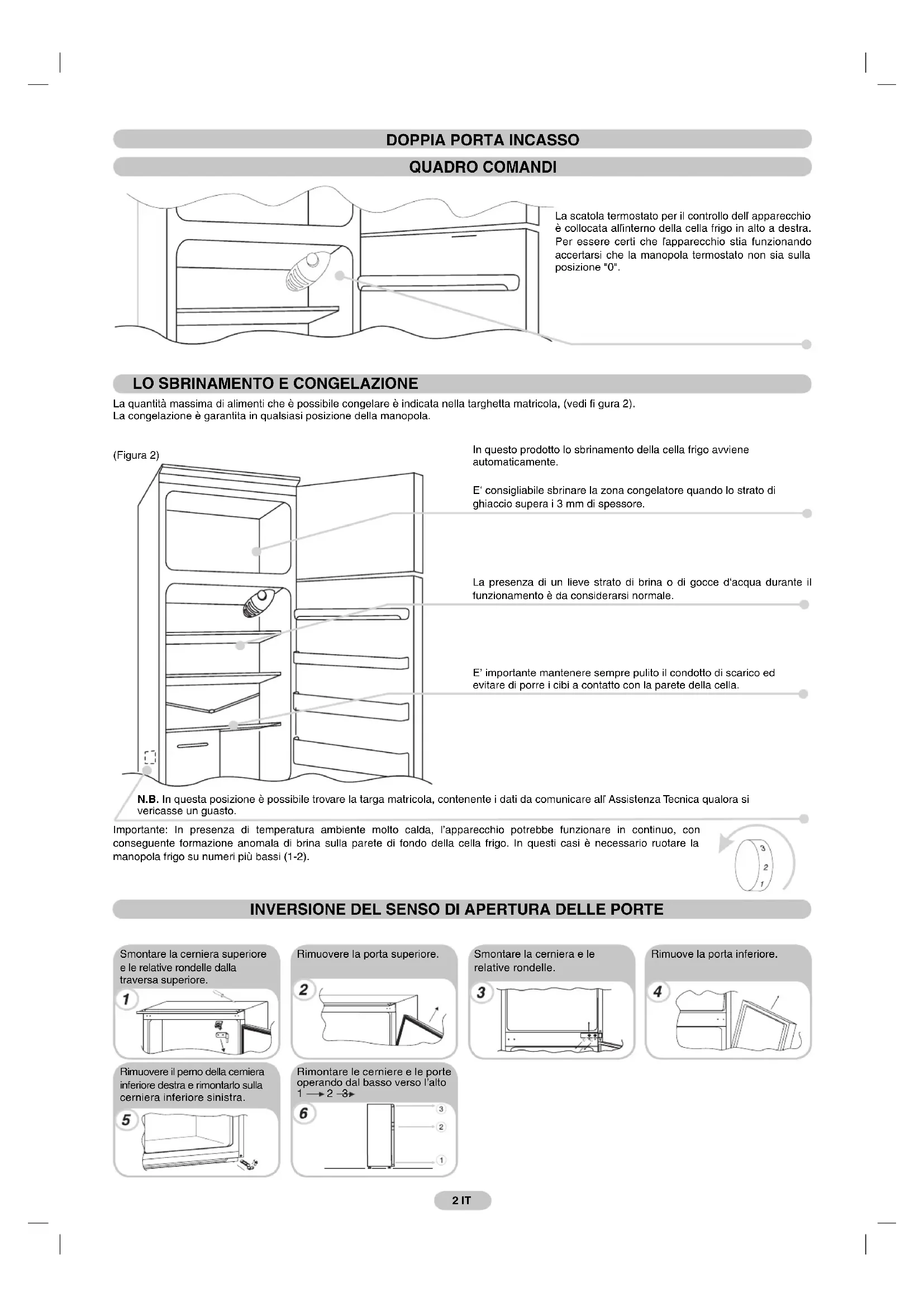

MANUALE UTENTE IFR 240 ID IBERNA
La scatola termostato per il controllo dell'apparecchio è collocata all'interno della cella frigo in alto a destra. Per essere certi che l'apparecchio stia funzionando accertarsi che la manopola termostato non sia sulla posizione "0".
LO SBRINAMENTO E CONGELAZIONE
La quantità massima di alimenti che è possibile congelare è indicata nella targhetta matricola, (vedi fi gura 2). La congelazione è garantita in qualsiasi posizione della manopola.
(Figura 2)

In questo prodotto lo sbrinamento della cella frigo avviene automaticamente.
E' consigliabile sbrinare la zona congelatore quando lo strato di ghiaccio supera i 3 mm di spessore.
La presenza di un lieve strato di brina o di gocce d'acqua durante il funzionamento è da considerarsi normale.
E' importante mantenere sempre pulito il condotto di scarico ed evitare di porre i cibi a contatto con la parete della cella.
N.B. In questa posizione è possibile trovare la targa matricola, contenente i dati da comunicare all' Assistenza Tecnica qualora si vericasse un guasto.
Importante: In presenza di temperatura ambiente molto calda, l'apparecchio potrebbe funzionare in continuo, con conseguente formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario ruotare la manopola frigo su numeri più bassi (1-2).

INVERSIONE DEL SENSO DI APERTURA DELLE PORTE
Smontare la cerniera superiore e le relative rondelle dalla traversa superiore.

Rimuovere la porta superiore.

Smontare la cerniera e le relative rondelle.

Rimuove la porta inferiore.

Rimuovere il perno della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra.

Rimontare le cerniere e le porte operando dal basso verso l'alto 1 → 2 → 3

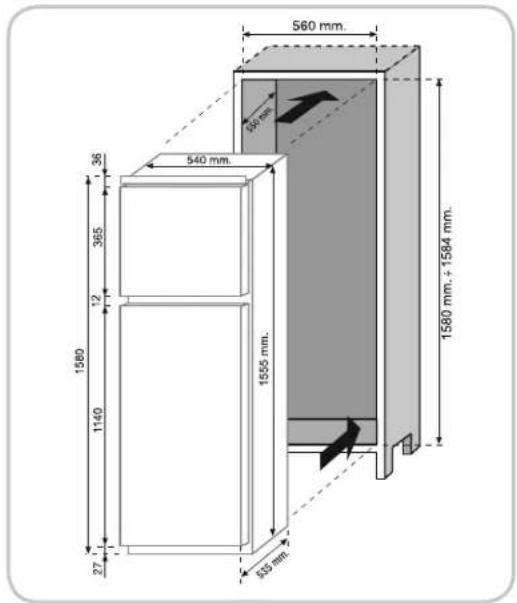

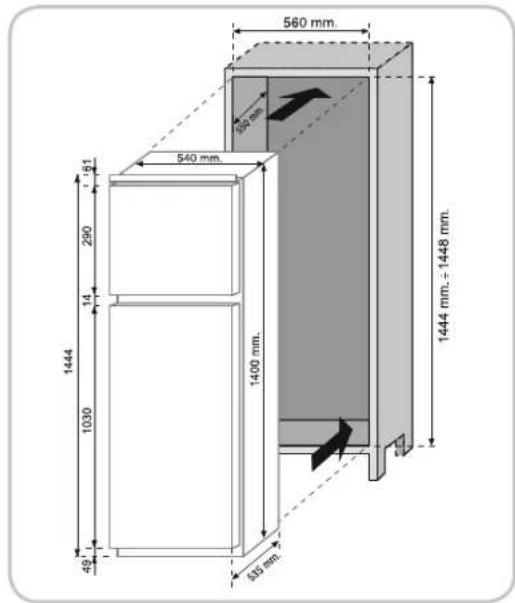

DIMENSIONI DEL PRODOTTO E DEL VANO DA INCASSO
Fissare la guarnizione in dotazione all'apparecchio sul lato opposto alle cerniere.
1

Inserire l'apparecchio nella colonna, accostandolo sul lato opposto alle cerniere.
2

Far aderire perfettamente la squadretta superiore dell apparecchio al mobile.
3

Bloccare la parte superiore dell'apparecchio al mobile, utilizzando le viti in dotazione.
4

Bloccare la parte inferiore dell'apparecchio mediante le viti in dotazione.
5

Applicare a scatto la griglia di aerazione.
6

L'apparecchio è corredato di dispositivi di accoppiamento delle porte dell'apparecchio con le ante della colonna (slitte di traino).

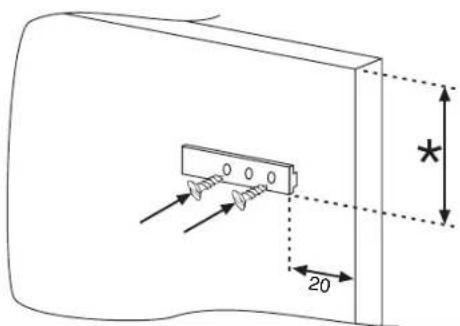

Fissare la slitta nella parte interna dell'anta della colonna incasso all'altezza desiderata e a circa 20 mm dal fi lo esterno della porta.

Aprire le porte della colonna incasso e del frigorifero. Posizionare il traino ad incastro sulla slitta, quindi farlo aderire alla porta del frigorifero.

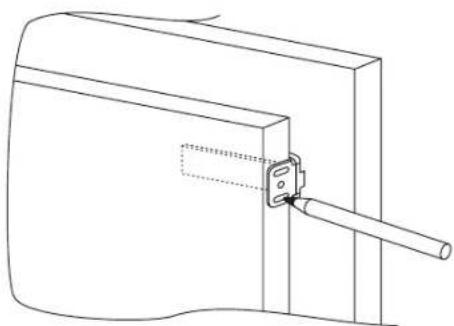

Contrassegnare i punti di fi ssaggio per le viti e forare con una punta di diametro 2,5.

Collegare la porta dell'apparecchio all'anta del mobile avendo come riferimenti le asole del traino.

Una volta incassato il prodotto, posizionare la parte posteriore della colonna a contatto con la parete in modo da impedire l'accesso al vano compressore.
Per un corretto funzionamento del prodotto è indispensabile che sia consentita un'opportuna circolazione d'aria in modo da raffreddare il condensatore che è collocato nella parte posteriore dell'apparecchio.
A tal proposito la colonna deve essere provvista di un camino posteriore, la cui apertura verso l'alto non deve essere ostruita e di una fessura anteriore che verrà copetra da una griglia di areazione.

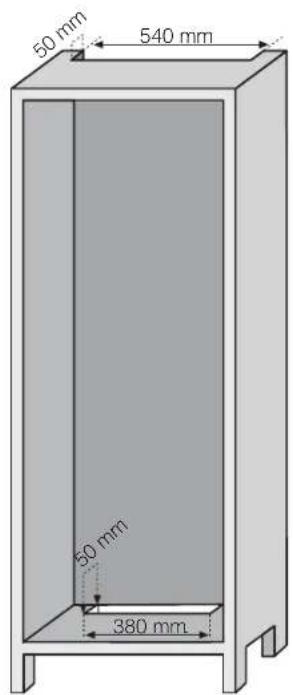

Dimensioni degli scassi della colonna.


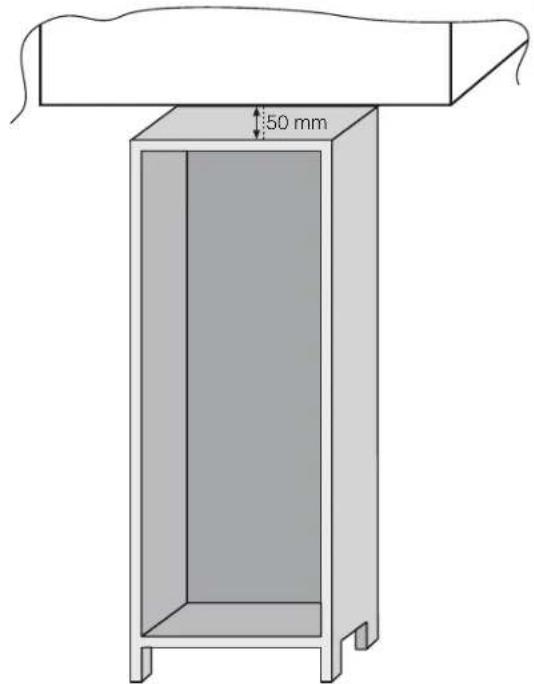

50 mm 540 mm 50 mm 380 mmDimensioni dello spazio da lasciare tra la colonna e il soffi tto.
