MANUAL DE UTILIZADOR IFR 240 ID IBERNA

PRECAUZIONI PER IL CORRETTO FUNZIONAMENTO

PRECAUCIONES PARA UN CORRECTO FUNCIONAMIENTO

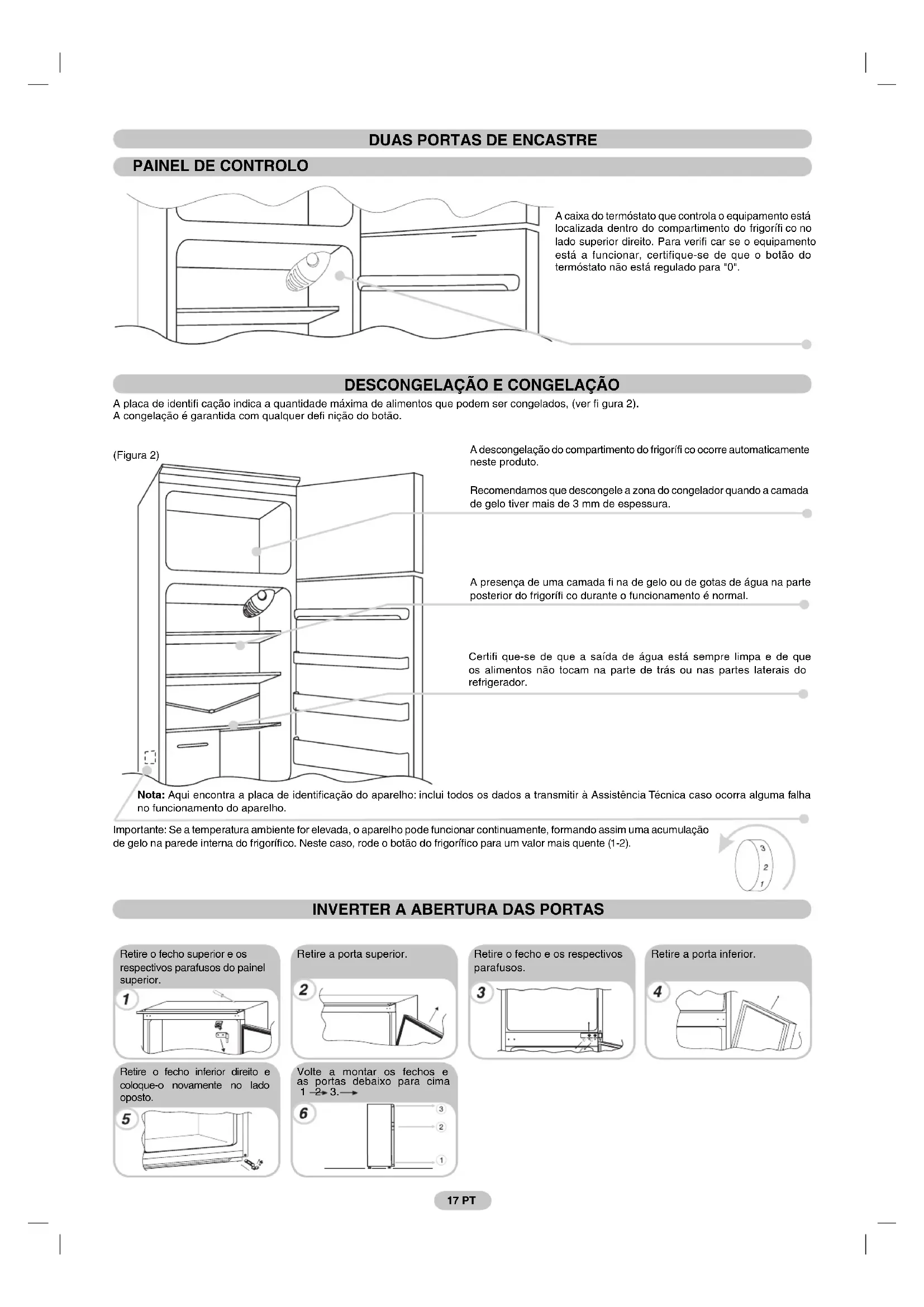

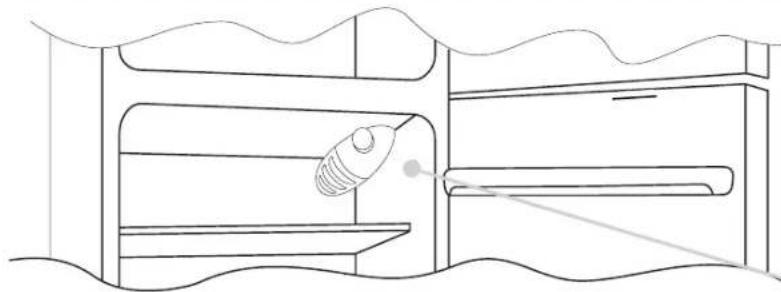

A caixa do termóstato que controla o equipamento está localizada dentro do compartimento do frigorífico no lado superior direito. Para verifi car se o equipamento está a funcionar, certifique-se de que o botão do termóstato não está regulado para "0".

DESCONGELAÇÃO E CONGELAÇÃO

A placa de identifi cação indica a quantidade máxima de alimentos que podem ser congelados, (ver fi gura 2). A congelação é garantida com qualquer defi nição do botão.

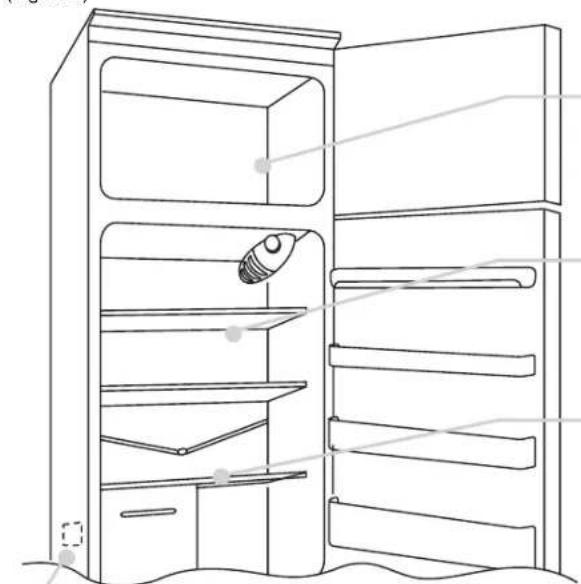

(Figura 2)

A descongelação do compartimento do frigorífi co ocorre automaticamente neste produto.

Recomendamos que descongele a zona do congelador quando a camada de gelo tiver mais de 3 mm de espessura.

A presença de uma camada fi na de gelo ou de gotas de água na parte posterior do frigorífi co durante o funcionamento é normal.

Certifi que-se de que a saída de água está sempre limpa e de que os alimentos não locam na parte de trás ou nas partes laterais do refrigerador.

Nota: Aqui encontra a placa de identificação do aparelho: inclui todos os dados a transmitir à Assistência Técnica caso ocorra alguma falha no funcionamento do aparelho.

Importante: Se a temperatura ambiente for elevada, o aparelho pode funcionar continuamente, formando assim uma acumulação de gelo na parede interna do frigorífico. Neste caso, rode o botão do frigorífico para um valor mais quente (1-2).

INVERTER A ABERTURA DAS PORTAS

Retire o fecho superior e os respectivos parafusos do painel superior.

Retire a porta superior.

Retire o fecho e os respectivos parafusos.

Retire o fecho inferior direito e coloque-o novamente no lado oposto.

Volte a montar os fechos e as portas debaixo para cima 1→2→3.→

6 3 2 1

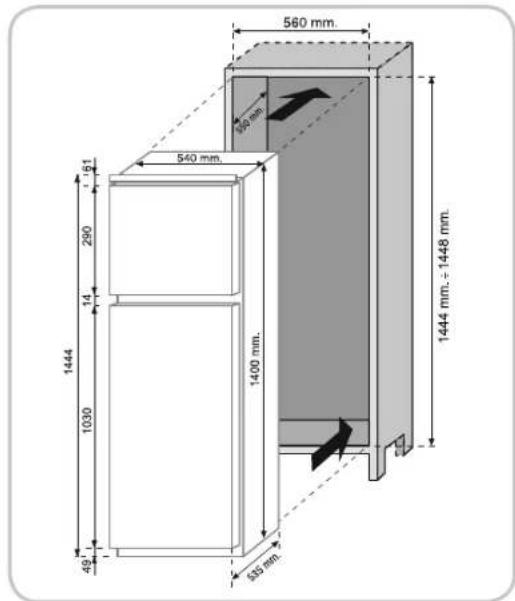

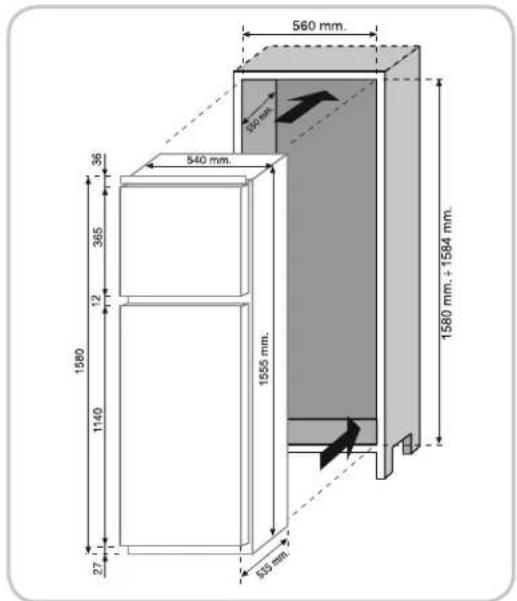

DIMENSÕES DO PRODUTO E COMPARTIMENTO INTEGRADO

560 mm. 400 mm 540 mm. 36 385 12 1580 1140 1555 mm. 27 535 mm 1580 mm. + 1584 mm.

560 mm. 540 mm. 120 mm. 1444 1444 mm. - 1448 mm. 1030 14 290 61 49 335 mm.

INSTALAÇÃO DO APARELHO NA COLUNA

Coloque a vedação (fornecida) no aparelho, no lado oposto ao dos fechos.

1

Insira o aparelho na coluna, colocando-o no lado oposto ao dos fechos.

2

Certifi que-se de que a placa de ligação superior da estrutura encaixa totalmente.

3

Aperte a parte superior do aparelho na estrutura, utilizando os parafusos fornecidos.

4

Aperte a parte inferior do aparelho, utilizando os parafusos fornecidos.

5

Coloque a grelha de ventilação.

6

LIGAÇÃO DOS PAINÉIS DA COLUNA INTEGRADA DAS PORTAS DO APARELHO

O aparelho está equipado com dispositivos de ligação das portas do aparelho com os painéis da coluna (lado do carregador).

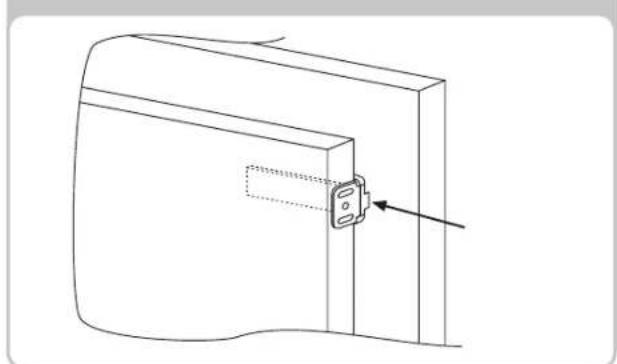

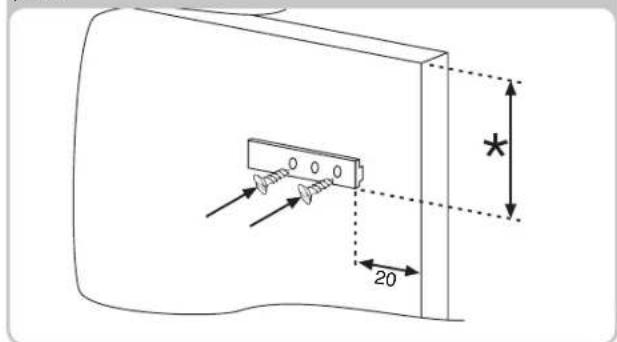

Aperte a guia na parte interna do painel da coluna integrada à altura pretendida e a uma distância de cerca de 20 mm do fi o exterior da porta.

Abra as portas da coluna integrada e do frigorífico. Posicione o carregador interno na guia e depois instale-o na porta do frigorífico.

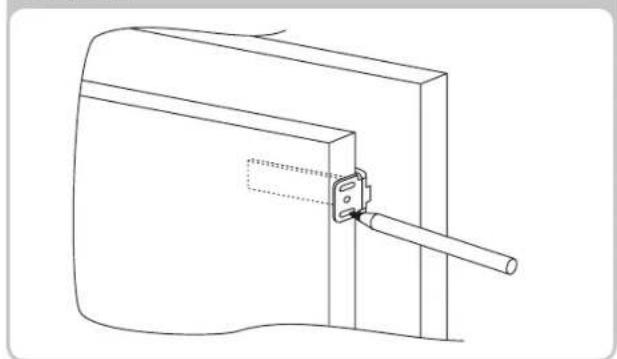

Marque os pontos de fi xação dos parafusos e perfure um diâmetro de cerca de 2,5.

Ligue a porta do aparelho ao painel da estrutura, mantendo as ranhuras do carregador como orientação.

PRECAUÇÕES PARA O FUNCIONAMENTO CORRECTO

Assim que o aparelho estiver instalado, coloque a parte de trás da coluna em contacto com a parede de modo a evitar o acesso ao compartimento do compressor.

Para que o aparelho funcione correctamente, é essencial deixar espaço sufi ciente para a circulação do ar, de modo a arrefecer o condensador na parte de trás do equipamento.

Por este motivo, a coluna deve estar equipada com uma abertura traseira, cuja parte superior não deve estar bloqueada e com uma ranhura frontal que será coberta por uma grelha de ventilação.

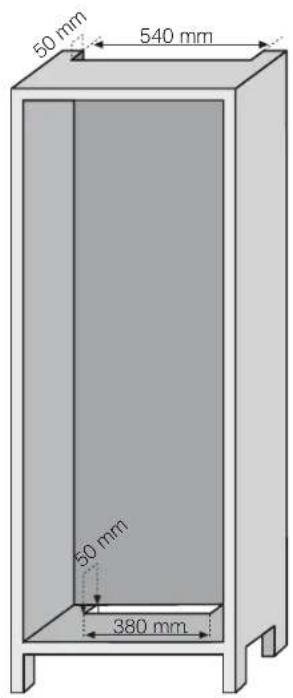

Dimensões dos encaixes das colunas.

50 mm 540 mm 50 mm 380 mm

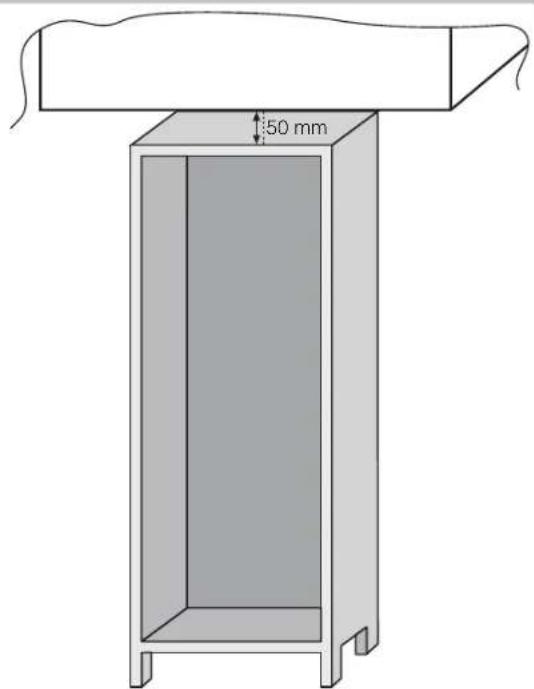

Dimensão do espaço entre a coluna e o tecto.

50 mm
