GEBRUIKSAANWIJZING IFR 240 ID IBERNA

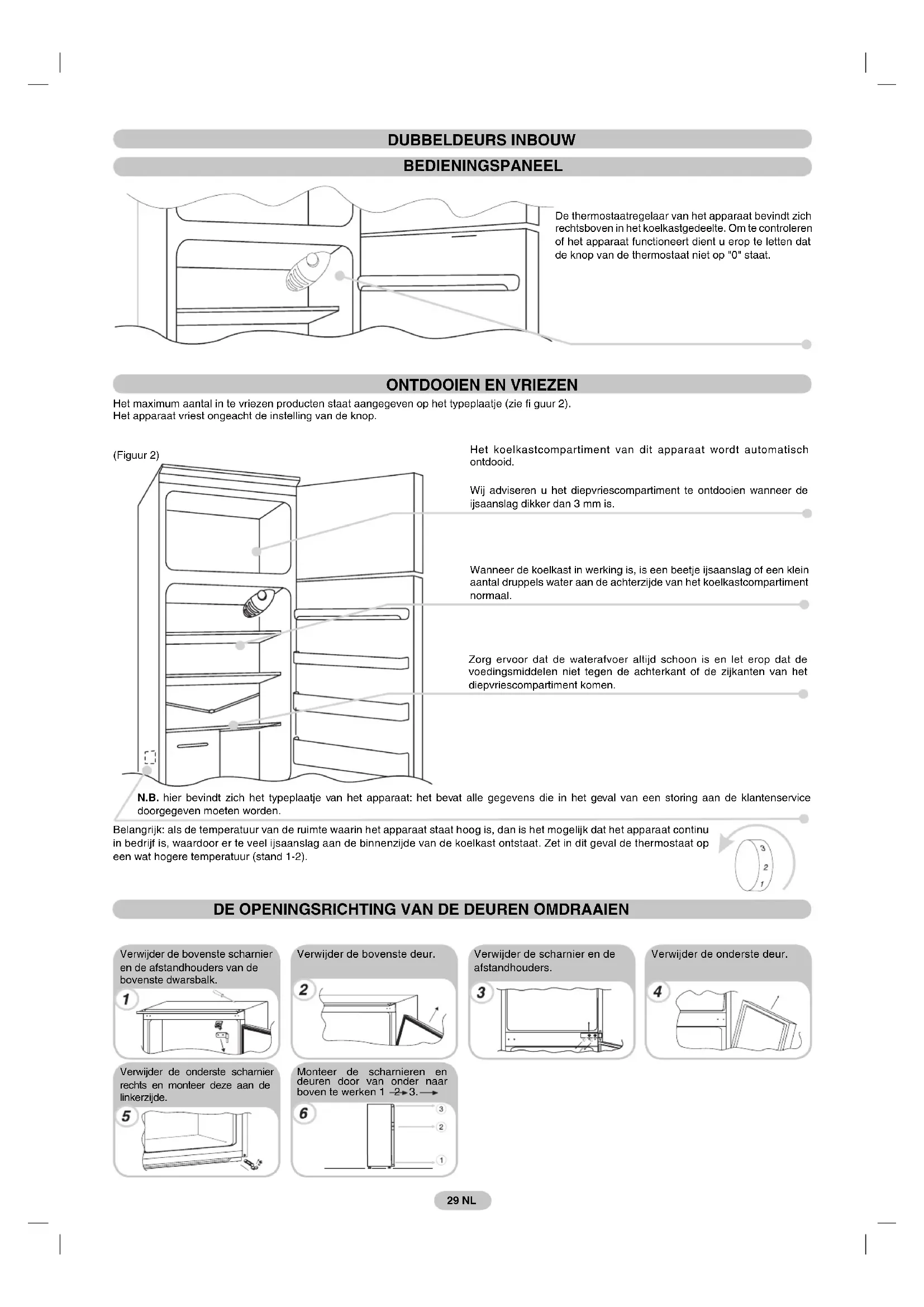

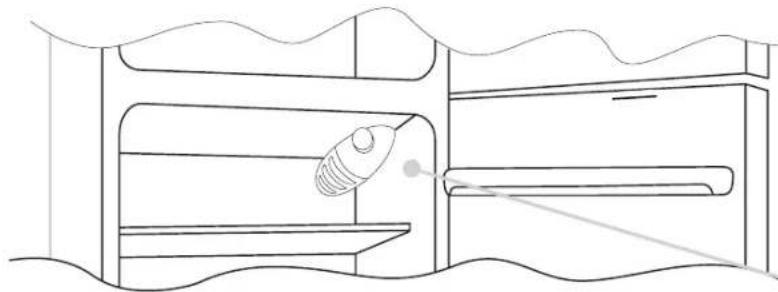

De thermostaatregelaar van het apparaat bevindt zich rechtsboven in het koelkastgedeelte. Om te controleren of het apparaat functioneert dient u erop te letten dat de knop van de thermostaat niet op "0" staat.

ONTDOOIEN EN VRIEZEN

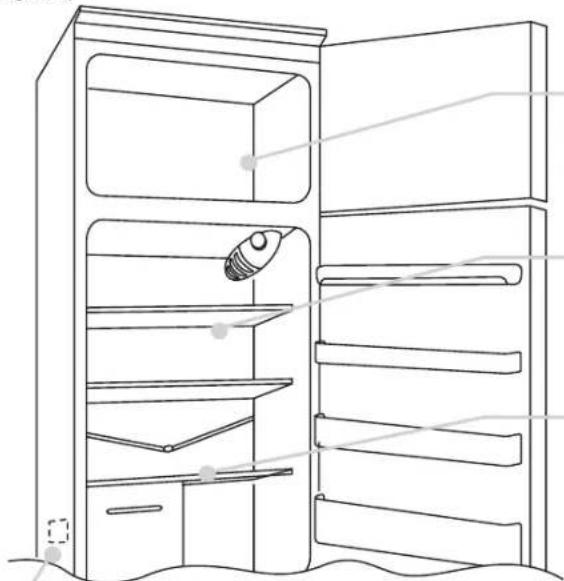

Het maximum aantal in te vriezen producten staat aangegeven op het typeplaatje (zie fi guur 2). Het apparaat vriest ongeacht de instelling van de knop.

(Figuur 2)

Het koelkastcompartiment van dit apparaat wordt automatisch ontdooid.

Wij adviseren u het diepvriescompartiment te ontdooien wanneer de ijsaanslag dikker dan 3 mm is.

Wanneer de koelkast in werking is, is een beetje ijsaanslag of een klein aantal druppels water aan de achterzijde van het koelkastcompartiment normaal.

Zorg ervoor dat de waterafvoer altijd schoon is en let erop dat de voedingsmiddelen niet tegen de achterkant of de zijkanten van het diepvriescompartiment komen.

N.B. hier bevindt zich het typeplaatje van het apparaat: het bevat alle gegevens die in het geval van een storing aan de klantenservice doorgegeven moeten worden.

Belangrijk: als de temperatuur van de ruimte waarin het apparaat staat hoog is, dan is het mogelijk dat het apparaat continu in bedrijf is, waardoor er te veel ijsaanslag aan de binnenzijde van de koelkast ontstaat. Zet in dit geval de thermostaat op een wat hogere temperatuur (stand 1-2).

DE OPENINGSRICHTING VAN DE DEUREN OMDRAAIEN

Verwijder de bovenste scharnier en de afstandhouders van de bovenste dwarsbalk.

Verwijder de bovenste deur.

Verwijder de scharnier en de afstandhouders.

Verwijder de onderste deur.

Verwijder de onderste schamier rechts en monteer deze aan de linkerzijde.

Monteer de scharnieren en deuren door van onder naar boven te werken 1 → 2 → 3.

6 1 2 3

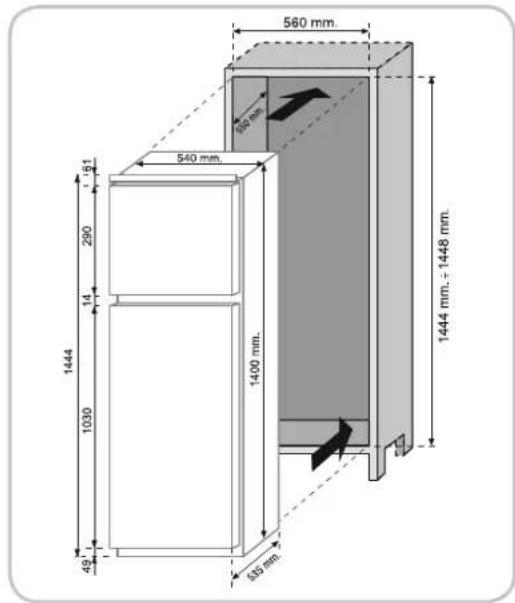

AFMETINGEN VAN APPARAAT EN INBOUWKAST

560 mm 360 mm 540 mm 1580 mm + 1584 mm. 1580 1555 mm. 365 12 1140 27 535 mm.

560 mm. 100 mm. 540 mm. 1444 mm. + 1448 mm. 1400 mm. 1030 290 14 49 550 mm.

INSTALLATIE VAN HET APPARAAT IN DE INBOUWKAST

Bevestig de afdichting (meegeleverd) aan het apparaat, op de tegenovergestelde kant van de scharnieren.

1

Plaats het apparaat in de inbouwkast, en lijn het apparaat uit aan de tegenovergestelde kant van de scharnieren.

2

Zorg ervoor dat de bovenste bevestigingsplaat perfect op de inbouwkast aansluit.

3

Bevestig het bovenste gedeelte van het apparaat aan de inbouwkast. Gebruik hiertoe de meegeleverde schroeven.

4

Bevestig het onderste gedeelte van het apparaat middels de meegeleverde schroeven.

5

Breng het ventilatierooster aan.

6

Het apparaat is uitgerust met koppelelementen voor het koppelen van de deuren van het apparaat met de panelen van de inbouwkast (geleider).

Bevestig de geleider aan de binnenzijde van het deurpaneel van de inbouwkast. Doe dit op de gewenste hoogte en op ca. 20 mm van de rand van de deur.

Open de deuren van de inbouwkast en die van de koelkast. Plaats de geleider op de inbouwkastdeur in de glijschuif, en positioneer deze glijschuif vervolgens op de deur van de koelkast.

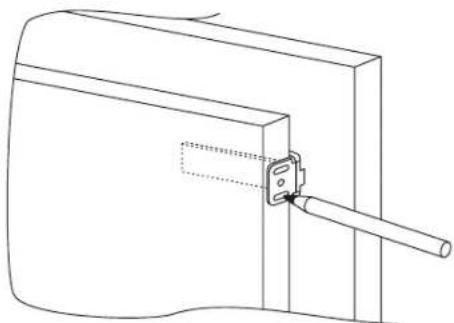

Markeer de bevestigingspunten voor de schroeven en boor de gaatjes (boordiameter 2,5 mm).

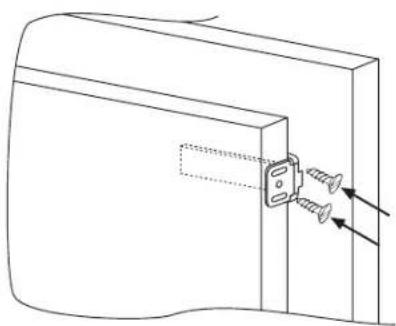

Verbind de deur van het apparaat met het deurpaneel van de inbouwkast. Gebruik hiertoe de geleiders als richtlijn.

Zodra het apparaat ingebouwd is, plaats dan de achterkant van de inbouwkast tegen de muur. Dit om toegang tot het compressor-compartiment te voorkomen.

Voor een goede werking van het apparaat is een adequate luchtcirculatie noodzakelijk. Dit is nodig om de condensor, die zich aan de achterkant van het apparaat bevindt, voldoende te koelen.

Daarom moet de inbouwkast aan de achterzijde van 'luchtkanaal' voorzien zijn. De bovenste opening ervan mag niet afgesloten zijn en de sleuf aan de voorzijde moet afgedekt worden met een ventilatierooster.

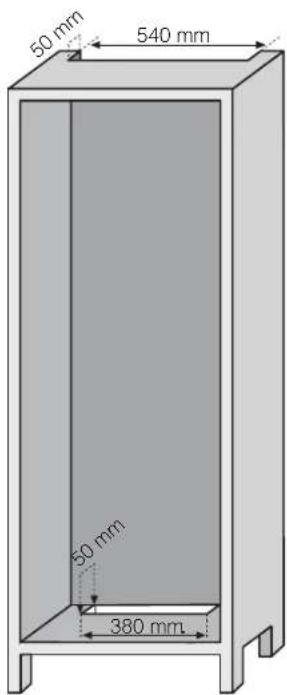

Afmetingen van de ventilatieopeningen.

50 mm 540 mm 50 mm 380 mm

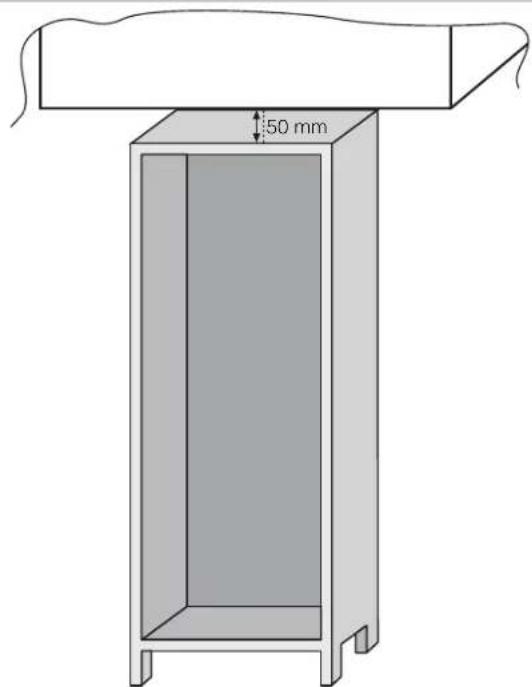

Ruimte die tussen de inbouwkast en het plafond m aangehouden.

50 mm
