Varumärke	Iberna
Modell	IBD 263 A
Produkttyp	Inbyggnadskylskåp
Mått (H x B x D)	Cirka 177 x 54 x 55 cm (standard inbyggnad)
Frysningskapacitet	Angiven på typskylten (t.ex. 4 kg/24h)
Strömförsörjning	230 V ~ 50 Hz
Energiklass	Ej specificerad (uppskattning: A+ eller A++)
Köldmedium	R600a (vanlig uppskattning)
Huvudfunktioner	Kylning, frysning, manuell avfrostning
Temperaturinställning	Rotationsknapp (1-2 för varmare, högre positioner för kallare)
Installation	Inbyggbar, kräver en kolumn med ventilation
Byte av öppningsriktning	Möjligt, omvändbara gångjärn
Medföljande tillbehör	Tätning, skjutstyrningar, fästskruvar
Underhåll och rengöring	Regelbunden rengöring med ljummet vatten och mild rengöring
Avfrostning	Manuell, använd inte vassa verktyg
Reservdelar och reparerbarhet	Kontakta kundtjänst med typskylten
Vikt	Cirka 50-60 kg (uppskattning för inbyggnadskylskåp)

Vanliga frågor - IBD 263 A IBERNA

Hur ställer man in temperaturen på kylskåpet?

Använd rotationsknappen. För en varmare temperatur (vid hög omgivningstemperatur), vrid till 1-2. För en kallare temperatur, vrid till en högre siffra.

Hur byter man dörrarnas öppningsriktning?

Ta bort det övre gångjärnet och dess distanser, sedan det nedre högra gångjärnet och placera det till vänster. Ta bort dörrarna, montera gångjärnen från botten. Fäst den medföljande tätningen på motsatt sida.

Varför går mitt kylskåp konstant?

Om omgivningstemperaturen är hög kan apparaten gå kontinuerligt och samla frost. Vrid knappen till en varmare inställning (1-2) för att minska cykeln.

Var finns typskylten?

Typskylten finns inne i kylskåpet, vanligtvis på sidoväggen eller ovansidan. Den innehåller nödvändig information för kundtjänst.

Vad är maximal frysningskapacitet?

Maximal frysningskapacitet anges på typskylten (i kg/24h). Frysning är garanterad oavsett knappens läge.

Hur installerar man apparaten i en inbyggnadskolumn?

Se till att kolumnen har en ventilationskanal bak och en ventilationsgrill fram. Fäst apparaten med de medföljande skruvarna och skjutstyrningen för dörrarna.

Hur kopplar man apparatens dörrar till kolumnens paneler?

Fäst skjutstyrningen på kolumnpanelen cirka 20 mm från kanten. Öppna dörrarna, placera enheten i styrningen, justera, markera punkterna, borra (2,5 mm) och skruva.

Vad gör man vid överdriven frostuppbyggnad?

Avfrosta apparaten manuellt genom att koppla ur den och lämna dörren öppen. Använd aldrig vassa verktyg för att ta bort frost. Rengör sedan med en mjuk trasa.

Vilka försiktighetsåtgärder bör vidtas för korrekt funktion?

Kolumnens baksida måste vara mot väggen för att komma åt kompressorn. Se till att det finns god luftcirkulation för att kyla kondensorn. Blockera aldrig ventilationskanalen.

Hur rengör man kylskåpet?

Koppla ur apparaten, ta bort maten, rengör innerytorna med ljummet vatten och mild rengöring. Skölj och torka. Använd inte slipande rengöringsmedel eller lösningsmedel.

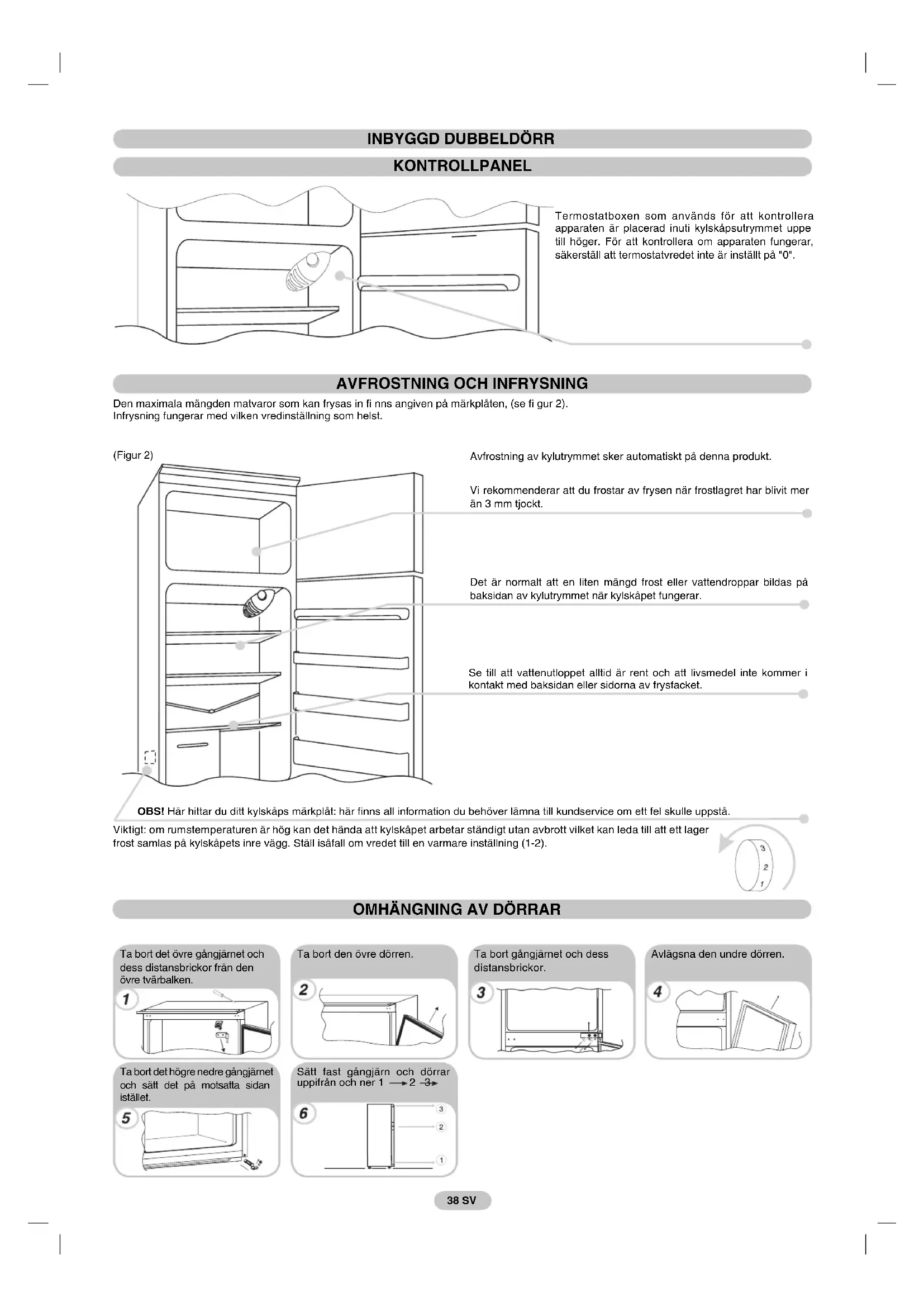

BRUKSANVISNING IBD 263 A IBERNA

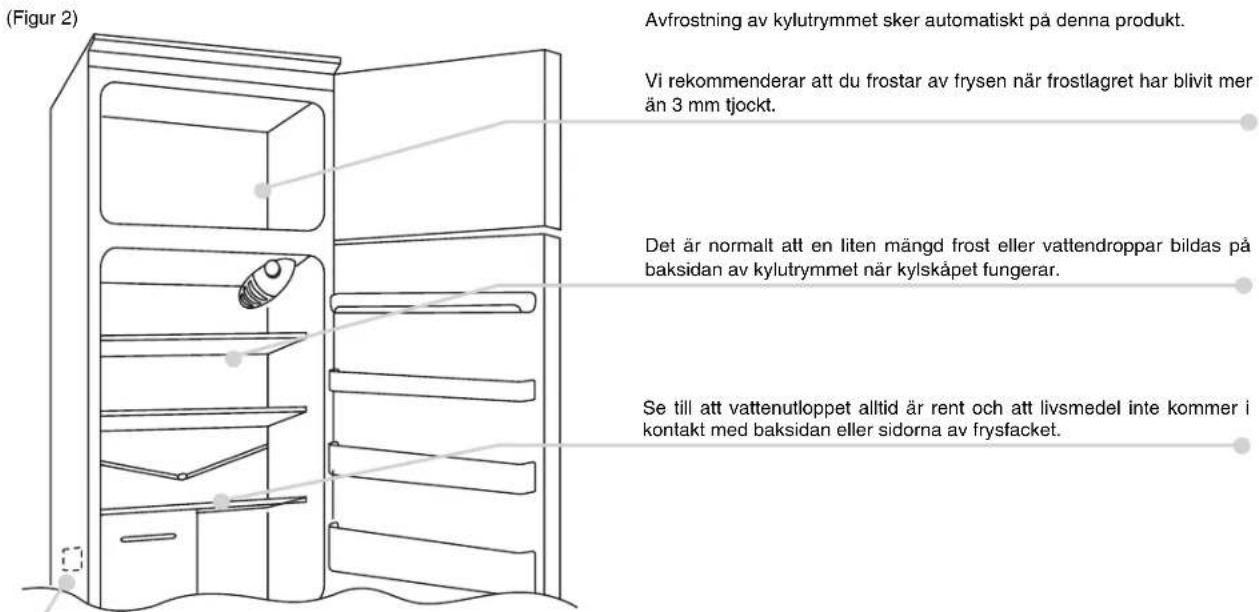

Den maximala mangden matvaror som kan friesas in fi nns angiven pa markplaten, (se fi gur 2). Infrysning fungerar med vilken vredinstallning som helst.

OBS! Här hitter du ditt kylskap's markplat: här finns all information du behöver lamna till kundservice om ett fel skulle uppsta. Viktigt: om rumstemperaturen ar hog kan det handa att kylskapet arbetar ständigt utan avbrott vilket kan leda till att ttt lager frost samlas pa kylskapets inre vagg. Stall isafall om vredet till en varmare inställing (1-2).

OMHÄNGNING AV DÖRRAR

Ta bort det övre gangjärnet och dess distansbrickör frän den övre tvärbalken.

Ta bort det hore nedre gangjarnet och satt det pa motsatta sidan itallet.

Ta bort den övre dörren.

Satt fast gangjarn och dorrar uppifran och ner 1 2-3

Ta bort gängjarnet och dess distansbrickor.

Avlagsna den undre dorren.

Fäst tätningen (medfoljer) på kylskapets motsatta sida av gangjärnen.

1

Installera apparaten i ramen, justera den pa den motsatta sidan av gangjarnen.

2

Kontrolera att topplattan pa skapet passar perfekt.

3

Sakra apparatusen ovre del vid skapet med hjalp av de medfoljande skruvama.

4

Sakra apparatusn nedre del med hjalp av de medfoljande skruvarna.

5

Satt fast ventilationsgallret.

6

FASTSÄTTNING AV PANELERNA VID DÖRRARNA TILL DEN INBYGGDA RAMEN

Kylskapet ar urustat med kopplingsanordninger for dess dorrar med den inbyggda ramen (glidskena).

Satt fast fatest i den inre delen av den inbyggda ramens panel i onskad hojd ca. 20 mm fran dorrens yttre ledning.

Öppna dorrama till den inbyggda ramen och kylen. Positionera den inbyggda lastaren och passa sedan in den i kylskapsdörren.

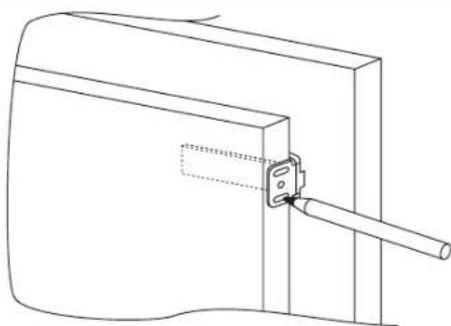

Markera faspunklerna for skruvarna och borra med ett bits pa en diameter av 2,5.

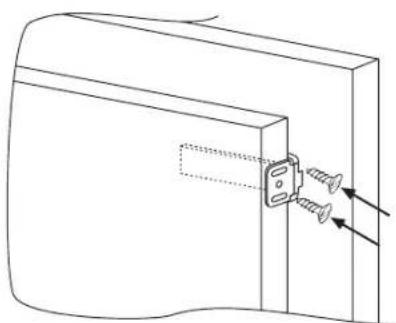

Satt fast apparalens dorr vid skapets ram med skarorna som riktmärken.

FÖRSIKTIGHETSÄTGÄRDER FÖR KORREKT FUNKTION ANVÄNDNING

När väl apparaten har byggts in, positionerar du den bakre delen av ramen sa denkommen i Kontakt med väggen for att inte komma at kompressortrymmet.

For att apparaten sca fungera riktigt ar det absolut nodvändigt att tillracklig luftcirkulation fi nns for att kyla ner kompressorn som sitter i apparatens bakre del.

Därfor mäste ramen vara utrustad med en bakre skorsten, vars övre oppning inte far vara blockerad och med atttag langst fram som tacks for med ventilationsgallret.

Dimensioner till ramen.

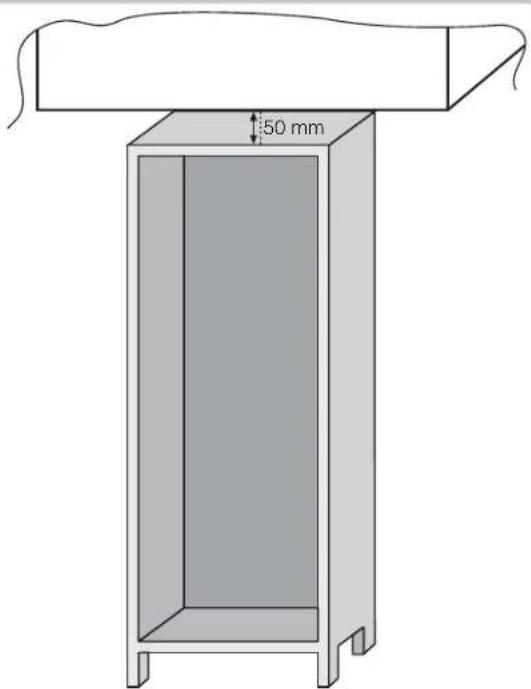

Dimensionema pa avslandet som sca finnas mellan ramen och taket.

INDBYGGET DOBBELTDOR

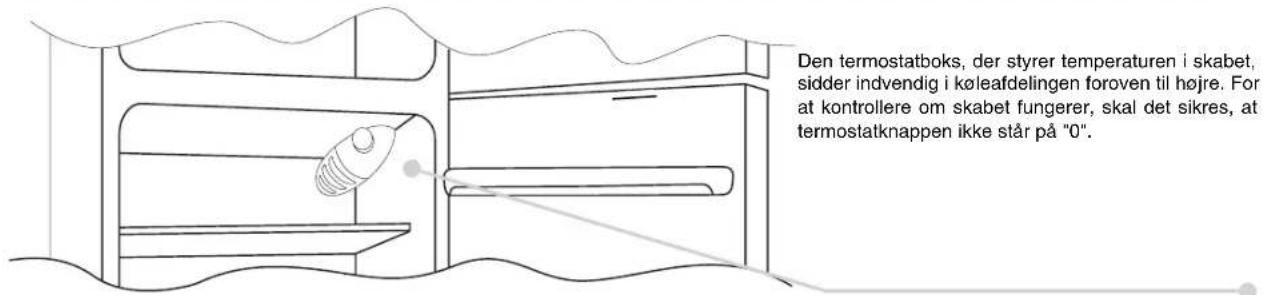

KONTROLPANEL
