Merk	Iberna
Model	IBD 263 A
Producttype	Inbouwkoelkast
Afmetingen (H x B x D)	Ongeveer 177 x 54 x 55 cm (standaard inbouw)
Vriescapaciteit	Aangegeven op het typeplaatje (bijv. 4 kg/24u)
Voeding	230 V ~ 50 Hz
Energielabel	Niet gespecificeerd (schatting: A+ of A++)
Koelmiddel	R600a (gebruikelijke schatting)
Hoofdfuncties	Koelen, vriezen, handmatig ontdooien
Temperatuurinstelling	Draaiknop (1-2 voor warm, hogere standen voor koud)
Installatie	Inbouw, vereist een kolom met ventilatie
Omkeerbaar deurdraairichting	Mogelijk, omkeerbare scharnieren
Meegeleverde accessoires	Afdichting, schuifgeleiders, bevestigingsschroeven
Onderhoud en reiniging	Regelmatig reinigen met lauwwarm water en een mild schoonmaakmiddel
Ontdooien	Handmatig, geen scherpe voorwerpen gebruiken
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice met het typeplaatje
Gewicht	Ongeveer 50-60 kg (schatting voor inbouwkoelkast)

Veelgestelde vragen - IBD 263 A IBERNA

Hoe stel ik de temperatuur van de koelkast in?

Gebruik de draaiknop. Voor een warmere temperatuur (bij hoge omgevingstemperatuur), draai naar 1-2. Voor een koudere temperatuur, draai naar een hoger cijfer.

Hoe kan ik de deurdraairichting omkeren?

Verwijder de bovenste scharnier en zijn afstandhouders, verwijder vervolgens de rechter onderste scharnier en plaats deze aan de linkerkant. Verwijder de deuren, monteer de scharnieren opnieuw van onderaf. Bevestig de meegeleverde afdichting aan de andere kant.

Waarom werkt mijn koelkast continu?

Als de omgevingstemperatuur hoog is, kan het apparaat continu werken en ijsvorming veroorzaken. Draai de knop naar een warmere stand (1-2) om de cyclus te verminderen.

Waar vind ik het typeplaatje?

Het typeplaatje bevindt zich aan de binnenkant van de koelkast, meestal op de zij- of bovenwand. Het bevat de benodigde informatie voor de klantenservice.

Wat is de maximale vriescapaciteit?

De maximale vriescapaciteit staat vermeld op het typeplaatje (in kg/24u). Het vriezen is gegarandeerd, ongeacht de stand van de knop.

Hoe installeer ik het apparaat in een inbouwkolom?

Zorg ervoor dat de kolom een ventilatiekanaal aan de achterkant en een ventilatierooster aan de voorkant heeft. Bevestig het apparaat met de meegeleverde schroeven en de schuifgeleider voor de deuren.

Hoe koppel ik de deuren van het apparaat aan de panelen van de kolom?

Bevestig de schuifgeleider op het paneel van de kolom op ongeveer 20 mm van de rand. Open de deuren, plaats de voorziening in de geleider, stel bij, markeer de punten, boor (2,5 mm) en schroef vast.

Wat te doen bij overmatige ijsvorming?

Ontdooi het apparaat handmatig door het los te koppelen en de deur open te laten. Gebruik nooit scherpe voorwerpen om ijs te verwijderen. Reinig daarna met een zachte doek.

Welke voorzorgsmaatregelen moet ik nemen voor een correcte werking?

De achterkant van de kolom moet tegen de muur zijn voor toegang tot de compressor. Zorg voor een goede luchtcirculatie om de condensor te koelen. Blokkeer nooit het ventilatiekanaal.

Hoe maak ik de koelkast schoon?

Koppel het apparaat los, verwijder het voedsel, reinig de binnenoppervlakken met lauwwarm water en een mild schoonmaakmiddel. Spoel af en droog. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

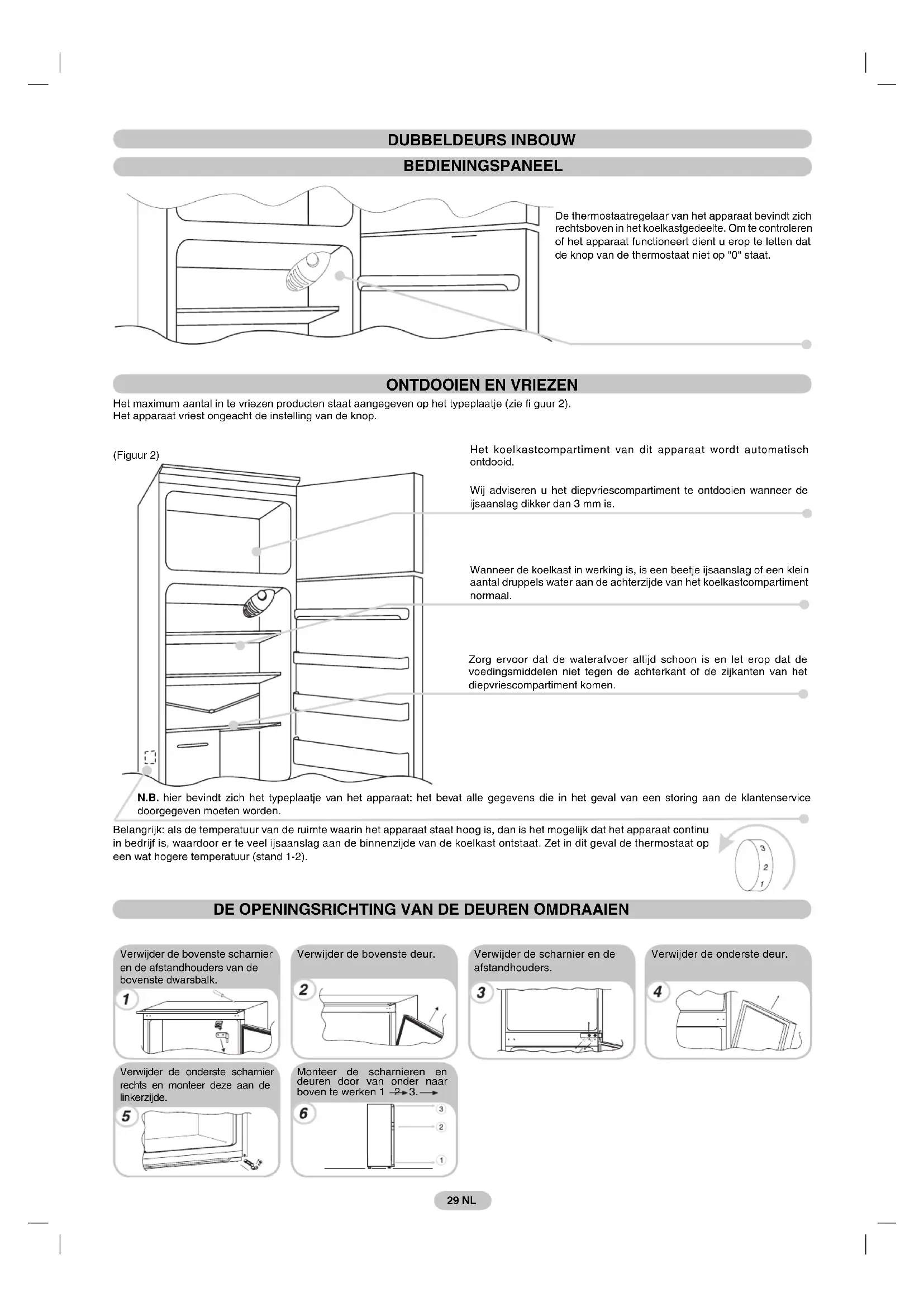

GEBRUIKSAANWIJZING IBD 263 A IBERNA

Het maximum aantal in te vriezen producten staat aangegeven op het typeplaatje (zie fi guur 2). Het apparaat vriest ongeacht de instelling van de knop.

(Figuur 2)

Het koelkastcompartiment van dit apparaat worden automatisch ontdooid.

Wij adviseren u het diepvriescompartment te ontdooien wanner de ijsaanslag dikker dan 3 mm is.

Wanneer de koelkast in werkig is, is een beetje ijsanslag of eenklein aanal druppels water aan de achterzijde van het koelkastcompartiment normalaal.

Zorg ervoor dat de waterafvoer algtd schoon is en let erop dat de voedingsmiddelen Niet gegen de achterkant of de zijkanten van het diepvriescompartment worden.

N.B. hier bevindt zich het typeplaatje van het apparaat: het bevat alle gegevens die in het geval van een storing aan de klantenservice doorgegeven moeten worden.

Belangrijk: als de temperatuur van de ruimte waarin het apparaat staat hoog is, dan is het möglichk dat het apparaat continu in bedrijf is, waardoor er te veel ijsaanslag aan de binnenzijde van de koelkast ontstaat. Zet in dit geval dethermostat op een wat hogere temperatuur (stand 1-2).

DE OPENINGSRICHTING VAN DE DE UREN OMDRAAIEN

Verwijder de bovenste scharmier en de afstandhoulders van de bovenste dwarsbark.

Verwijder de onderste schamier rechts en monteer deze aan de linkerzijde.

Verwijder de bovenste deur.

Monteer de schamieren en deuren door van onder maar boven te werken 1-2>3.

Verwijder de scharnier en de afstandhoulders.

Verwijder de onderste deur.

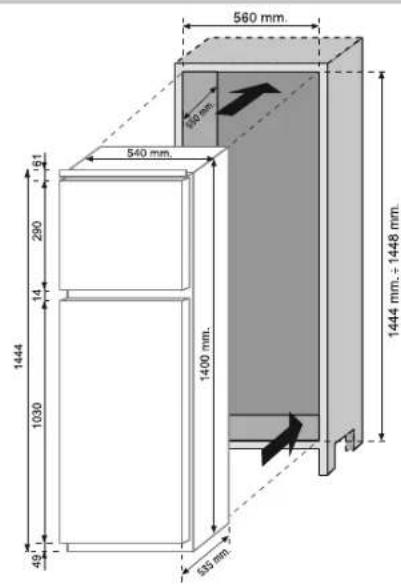

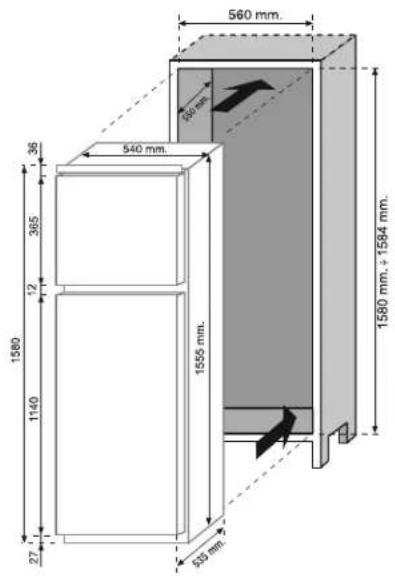

AFMETINGEN VAN APPARAAT EN INBOUWKAST

INSTALLATIE VAN HET APPARAAT IN DE INBOUWKAST

Bevestig de afdichting (meegeleverd) aan het apparaat, op de tegenovergestelde Kant van de scharnieren.

Plaats het apparaat in de inbouwkast, en lijn het apparaatuit aan de tegenovergestelde kant van de scharmieren.

1

2

Zorg ervoor dat de bovenste bevestigingsplaat perfect op de inbouwkast aansluit.

3

Bevestig het bovenste gedeelte van het apparaat aan de inbouwkast. Gebruik hiertoe de meegeleverde schroeven.

4

Bevestig het onderste gedeelte van het apparaat middels de meegeleverde schroeven.

5

Breng het ventilatierooster aan.

6

KOPPELEN VAN DE PANELEN VAN DE INBOUWKAST AAN DE DEUREN VAN HET APPARAAT

Het apparaat is uilgerust met koppelelementen voor het koppelen van de deuren van het apparaat met de panelen van de inbouwkast (geleider).

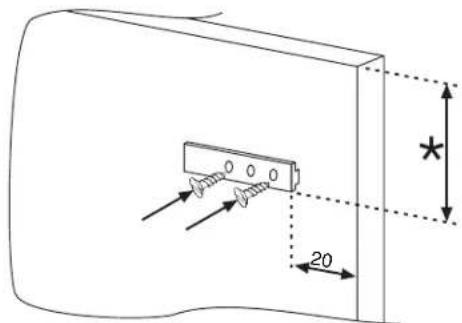

Bevestig de geleider aan de binnenzijde van het deurpaneel van de inbouwkast. Doe dit op de gewenste hoogte en op ca. 20 mm van de rand van de deur.

Open de deuren van de inbouwkast en die van de koelkast. Plaats de geleider op de inbouwkastdeur in de glijschuif, en positioneer deze glijschuif cervolgens op de deur van de koelkast.

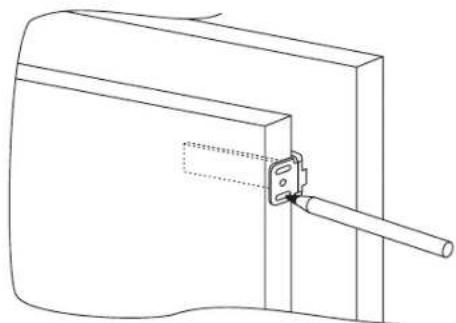

Markeer de bevestigingspunten voor de schroeven en boor de gaatjes (boordiameter 2,5 mm).

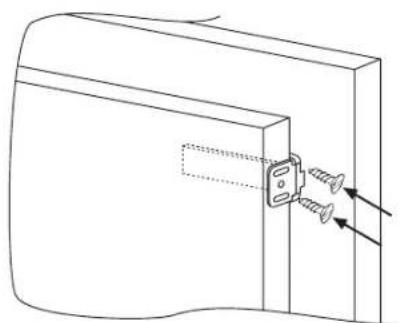

Verbind de deur van het apparaat met het deurpaneel van de inbouwkast. Gebruik hiertoe de geleiders als richtlijn.

Zodra het apparaat ingebouwd is,plaats dan de achterkant van de inbouwkast gegen de muur. Dit om toegang tot het compressor-compartment te voorkomen.

Voor een goede werkking van het apparaat is een adequate luchtcirculatieoodzakelijk. Dit is nodig om de condensor, die zich aan de achterkant van het apparaat bevindt, voldoende te koelen.

Daarom要去inbouwkast aan dechterijde van 'luchtkanaal' voorzien. De bovenste opening ervan mag Niet afgesloten zich en de sleuf aan de voorrijde moet afgedekt worden met een ventilatieroofter.

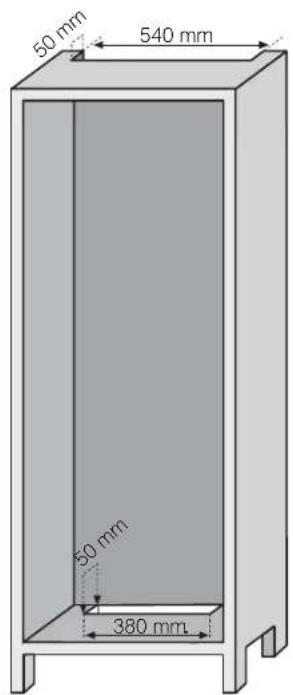

Afmetingen van de ventilatieopeningen.

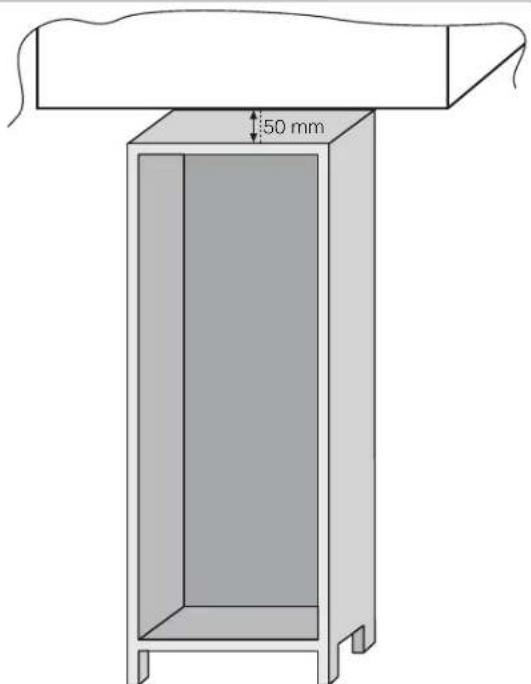

Ruimte die tussen de inbouwkast en het plafond m aangehonden.

INTEGROITAVA

JENKKIKAAPPI

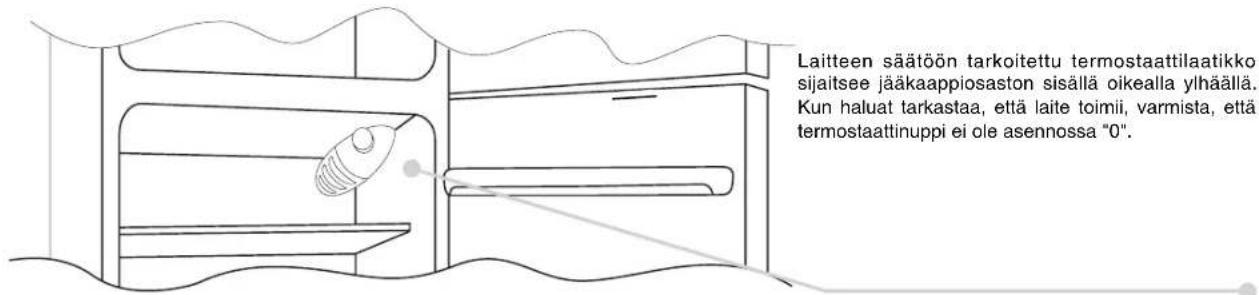

OHJAUSPANEELI
