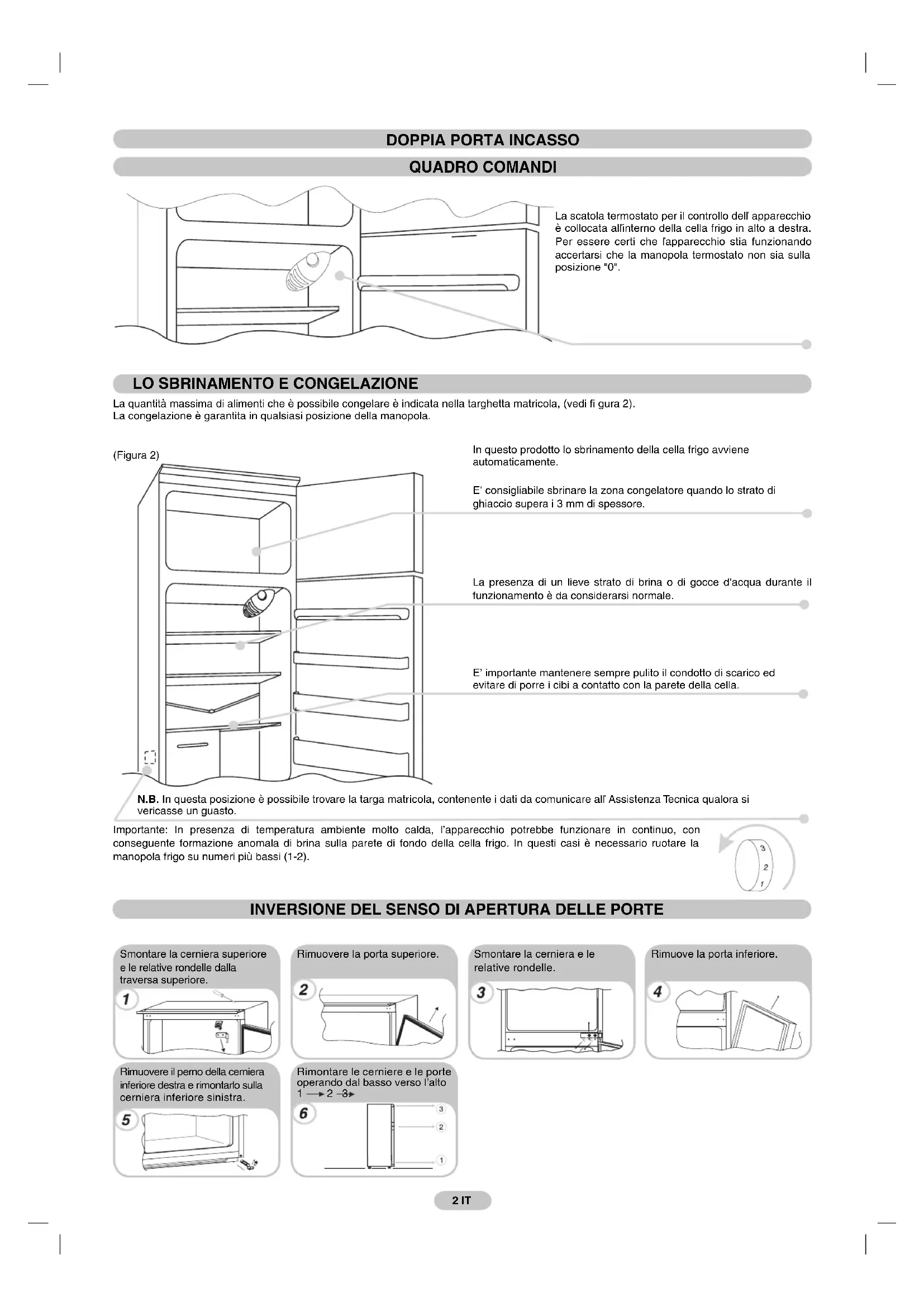

MANUALE UTENTE IBD 263 A IBERNA

La scatola termostato per il controllo dell appearecchio è collocata allinterno della cella frigo in alto a destra. Per essere certi che l'apparecchio stia funzionando accertarsi che la manopola termostato non sia sulla posizione "0".

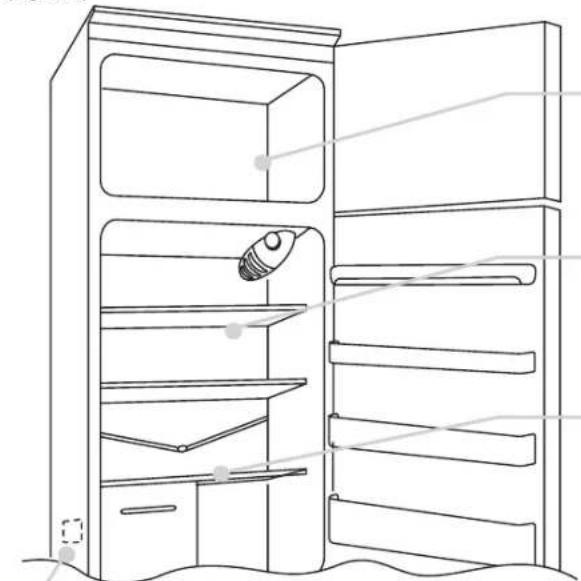

LO SBRINAMENTO E CONGELAZIONE

La quantità massima di alimenti che è possible congelare è indicata nella targhetto matricola, (vedi fi gura 2). La congelazione è garantita in qualsiasi posizione della manopola.

(Figura 2)

In quello prodotto lo sbrinamento della cella frigo avviene automaticamente.

E' consigliabile sbrinare la zona congelatore quando lo strato di ghiaccio supra i 3 mm di spessore.

La presenza di un lieve strato di brina o di gocce d'acqua durante il funzionamento è da considerarsi normale.

E'importante mantenere sempre pulito il condotto di scarico ed evitare di porre i cibi a contatto con la parete della cella.

N.B. In esta posizione è possible trovare la targa matricola, contente i dati da comunicare all Assistenza Tecnica qualora si vericasse un guasto.

Importante: In presenza di temperatura ambiente molto calda, l'apprecchio potrebbe funzionare in continuo, con seguente formazione anomala di brina sulla parete di fondo della cella frigo. In questi casi è necessario rotare la manopola frigo su numero più bassi (1-2).

INVERSIONE DEL SENSEO DI APERTURA DELLE PORTE

Smontare la cerniera superiore e le relative rondelle alla traversa superiore.

Rimuovere la porta superiore.

Smontare la cemiera e le relative rondelle.

Rimuove la porta inferiore.

Rimuovere il perno della cerniera inferiore destra e rimontarlo sulla cerniera inferiore sinistra.

Rimontarele cerniere e le porte operando dal basso versusl'alto 1 2

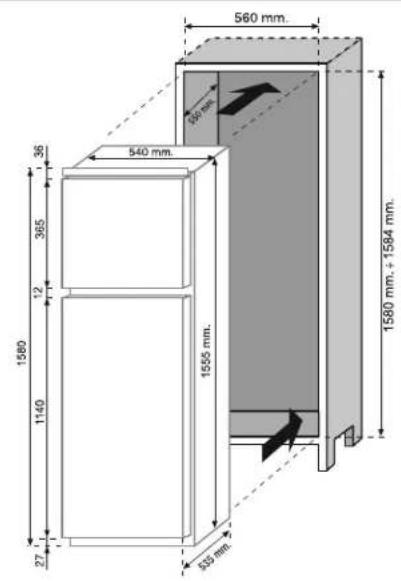

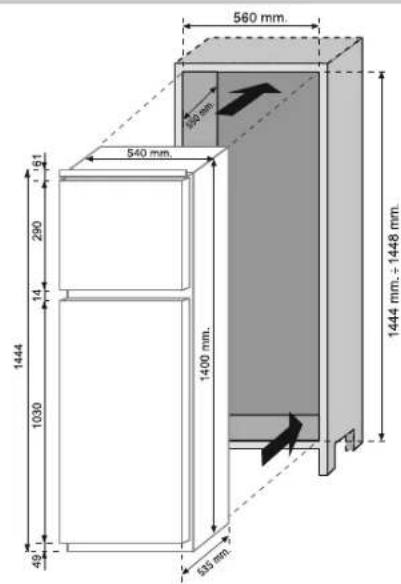

DIMENSIONI DEL PRODOTTO E DEL VANO DA INCASSO

INSTALLAZIONDELLAPPARECCHIO NELLA COLONNA

Fissare la guarnizione in dotazione all'apparecchio sul lato opposto alle cerniere.

1

Inserire l'apparecchio nella colonna, accostandolo sul lato opposto alle cerniere.

2

Far adeire perfettamente la squadretta superiore dell apparecchio al mobile.

3

Bloccare la parte superiore dellapparecchio al mobile,utilizzando le viti in dotazione.

4

Bloccare la parte inferiore dellapparecchio mediane le viti in dotazione.

5

Applicare a scatto la griglia da aerazione.

6

ACCOPIAMENTO DELLE ANTE DELLA COLONNA INCASSO ALLE PORTE DELL APPARECCHIO

Lapparecchio è corredato di dispositivi di accoppiamento delle porte dell'apparecchio con le ante della colonna (slitte di traino).

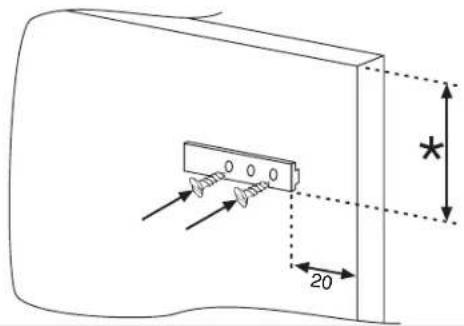

Fissare la slitta nella parte interna dellanta della colonna incasso alfaltezza desiderata e a circa 20mm dal fi lo esterno della porta.

Aprirle portedella colonna incasso e del frigorifero. Posizionare il traino ad incastro sullaslitta, quindi farloaderire alla portadel frigorifero.

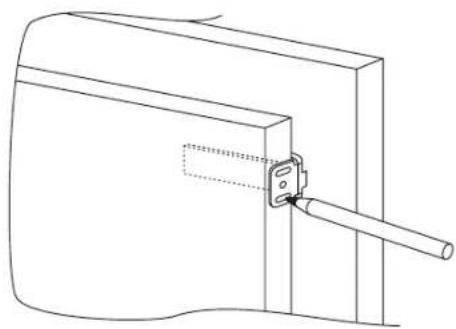

Contrassegnare i punti di fi ssaggio per le viti e forare con una punta di diametro 2,5.

Collegare la porta dellapparecchio allanta del mobile avendo come riferimenti le asole del traino.

Una volta incassato il prodotto, posizionare la parte posteriore della colonna aicontatto con la parete in modo da impedire l'accesso al vano compressore.

Per un correto funzionamento del prodotto è indispensable che sia consentita un'opportuna circolazione d'aria in modo da raffreddare il condensatore che è collocato nella parte posteriori dellapparecchio.

A tal proposito la colonna deve essere provvista di un camino posteriori, la cui apertura verso l'alto non deve essere ostruita e di una fessura anterio che verrà copetra da una griglia di areazione.

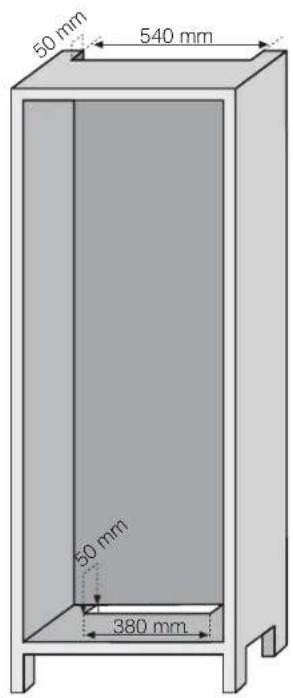

Dimensioni degli scassi della colonna.

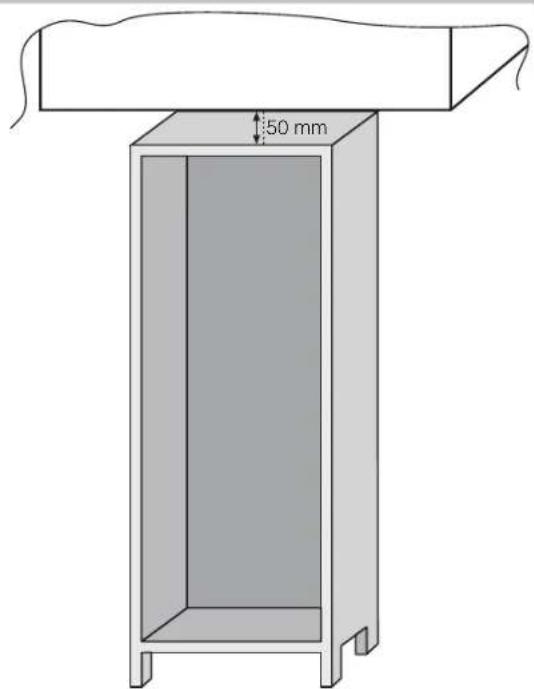

Dimensioni dello spazio da lasciare tra la colonna e il soffi tto.
