BRUKSANVISNING S_CD501DC Vonroc

Läs de medfoljande sakerhetsvarningarna, de kompletterande sakerhetsvarningarna och anvisingarna. Underlåtenhet att följa sakerhetsvarningarna och anvisingarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i användarhandboken aller på Produkten:

Läs användarhandboken.

Anger risk for persorskada, dödsfall aller skada på verktyget om anvisningarna ienna handbok inte foljs.

Risk for elstot.

Variabla elektroniska varvtil.

Rotation, vänster/höger.

Använd inte i regn.

Anvand endast inomhus.

Klass II-maskin - dubbelisolering - Du behöver ingen jordad kontakt.

Länk till tidsfördröjd miniatyrsäkring.

Maxtemperatur 45^

Kasta inte batteriet i elden.

Kasta inte batteriet i vatten.

Kasta inteprodukten i olampliga behällare.

Produkten uppfyller gällande sakerhetsnormer i EU-direktiven.

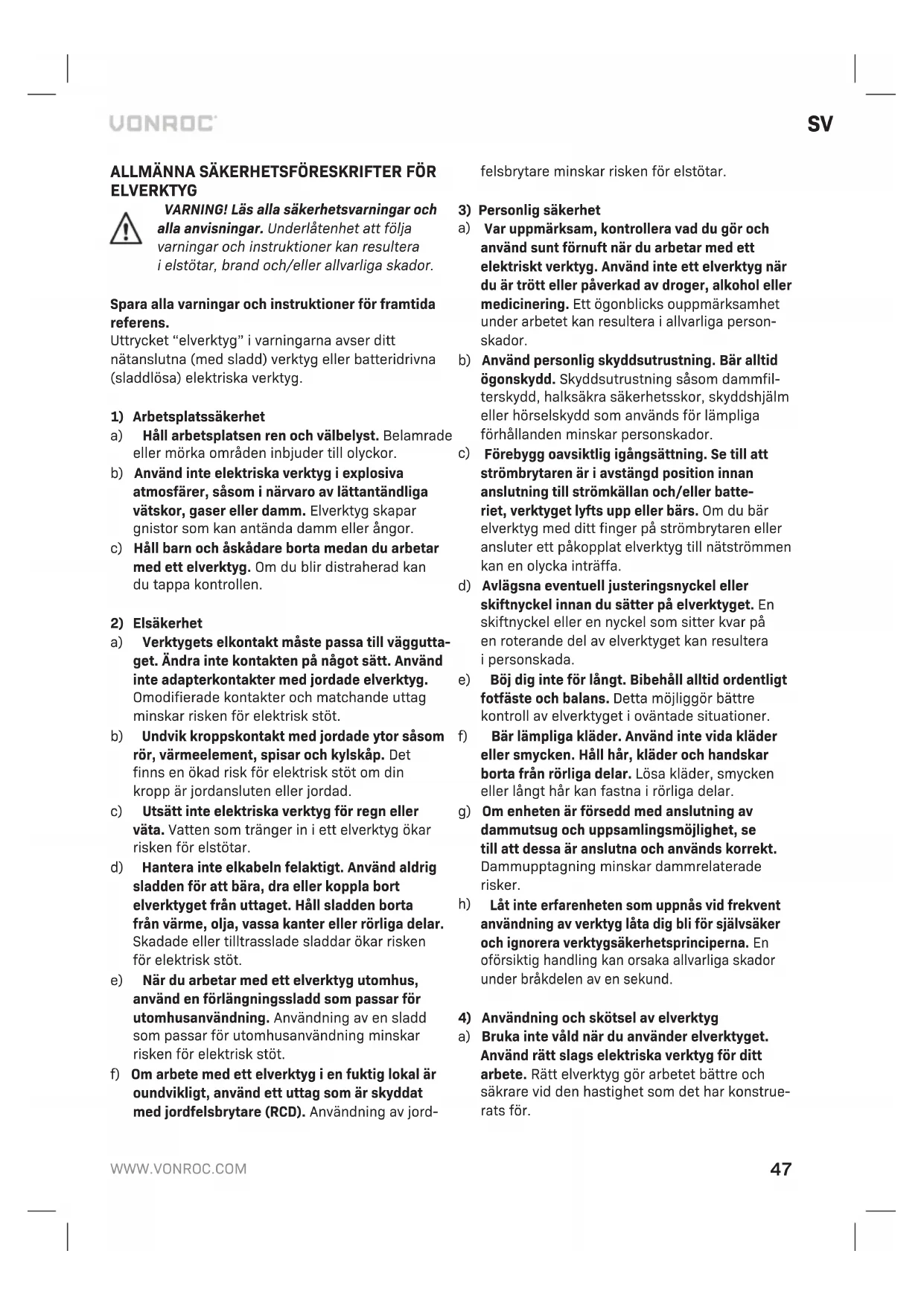

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖRLVERKTYG

WARNING! Läs alla sakerhetsvarningar och alla anvisningar. Underlåtenhet att folja varningar och instruktioner kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varninger och instruktioner for framtida referens.

Uttrycket "elverktyg" i varningarna avser ditt natanslutna (med sladd) verktyg eller batteridrivna (sladdlosa) elektriska verktyg.

1)Arbetsplatssakerhet

a) Hall arbetsplatsen ren och välbelyst. Belamrade ell er mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmossfärer, sasom i narvaro av lättantändiga vātskor, gaser ellr damm. Elverktyg skapar gnistor som kan anteanda damm ellr ángor.
c) Hall barn och askadare borta medan du arbetar med ett elverktyg. Om du blir distraherad kan du tappa kontrollen.

2) Elsakerhet

a) Verktygets elkontakt maste passa till vagguttaget. Andra inte kontakten pa nagot satt. Anvand inte adapterkontakter med jordade elverktyg. Omodiferade kontakter och matchande uttag minskar risken for elektrisk stot.
b) Undvik kroppskontakt med jordade ytor sasom ror, varmeelement, spasar och kylskap. Det finns en okad risk for elektrisk stot om din kropp ar jordansluten erer jordad.
c) Utsatt inte elektriska verktyg for regn eller vata. Vatten som trangler in i ett elverktyg okar risken for elstotar.
d) Hantera inte elkabeln felaktigt. Använd aldrig sladden for attbara, dra eller koppla bort elverktyget frän uttaget. Håll sladden borta frän värme, olja, vassa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken für elektrisk stöt.
e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar für utomhusanvändning. Använding av en sladd som passar für utomhusanvändning minskar risiken for elektrisk stöt.
f) Om arbete med ett elverktyg i en fuktig lokal ar oundvikligt, använd ett uttag som ar skyddat med jordfelsbrytare (RCD). Användning av jord-

felsbrytare minskar risken for elstotar.

3) Personlig sakerhet

a) Var uppmärksam, kontrollera vad du gör och anecd vunt fornuft nar du arbetar med ett elektriskt verktyg. Använd inte ett elverktyg nar du ar trött ell paverkad av droger, alkohol ell medicinering. Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning sāsom dammfilterskydd, halksäkra sakerhetsskor, skyddshjalm eller horselskydd som används for lampliga Förhallanden minskar personskador.
c)Forebygg oavsiktlig igangsattning. Se till att strombrytaren ar i avstangd position innan anslutning till stromkallan och/eller batteriet, verktyget lyfts upp erler bars. Om du bar elverktyg med ditt finger pa strombrytaren ell ansluter ett pakopplat elverktyg till natstrommen kan en olycka intraffa.
d) Avlagsna eventuell justeringsnyckel aller skiftnyckel innan du satter pa elverktyget. En skiftnyckel aller en nyckel som sitter kvar pa en roterande del av elverktyget kan resultera i persorskada.
e) Böj dig inte für langt. Bibehäll alltid ordentligt fotfäste och balans. Detta möjiggör bättre kontroll av elverktyget i ovāntade situationer.
f) Bär lámpliga kläder. Använd inte vida kläder aller smycken. Häll här, kläder och handskar borta是从rörliga delar. Lõsa kläder, smycken aller langt här kan fastna i rörliga delar.
g) Om,enheten ar forsedd med anslutning av dammutsug och uppsamlingsmöljeh, set till att dessa ar anslutna och anvands korrekt. Dammupptaging minskar dammrelaterade risker.
h) Lat inte erfarenheten som uppnas vid frekvent anvandning av verktyg lata dig bli for sjalvsaker och ignorera verktygsakerhetsprinciperna. En oforsiktig handling kan orsaka allvarliga skador under brakdelen av en sekund.

4) Användning och skötsel av elverktyg

a) Bruka inte vãld nar du anvander elverktyget. Använd rätt slags elektriska verktyg for ditt arbete. Ratt elverktyg gör arbetet bättre och säkrare vid den hastighet som det har konstru-rats for.

b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren ar farligt och måste repareras.
c) Dra ur kontakten fran strömköllan och/eller batteriet fran elverktyget innan du gör nagra justeringar, byter tillbehör erller lagger undan elverktygen for forvaring. Sádana forebyggande sakerhetsatgärder minskar risken for att elverktyget startup oavsiktligt.
d) Forvara elverktyg oåtkomliga for barn och låt inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget. Elektriska verktyg ar farliga i händerna på oerfarna användare.
e) Underhäll av elektriska verktyg. Kontrollera für feljustering aller om rörliga delar har fast-nat, bristning hos delar och andra eventuella forhällanden som kan komma att paverka elverktygets Funktion. Om det ar skadat, se till att elverktyget blir reparerat fore användning. Många olyckor orsakas av dāligt underhällna elektriska verktyg.
f) Häll kapverktyg vassa och rena. Korrekt unterhällna kapverktyg med vassa kanter ar mindre troliga att kärva och lättare att kontrollera.
g) Använd elverktyget, dess tillbehör och verktyg i enlighet med dessa instruktioner och under beaktende av arbetsforhällandena och det arbete som sca utföras. Användning av elverktyget für andra uppgifter an vad som avsetts kan resultera i farliga situationer.
h) Set till att handtagen ar torra, rena och fria frän olja och fett. Hala handtag och greppytor tillater inte saker hantering och kontroll av verktyget i oväntade situationer.
5) Användning och skötsel av batteridrivna verktyg
a) Ladda endast med den laddare som ar specificerad av tillverkaren. En laddare som passar for en typ av batteripaket kan medfora risk for brand nar den anvands med en annat batteripaket.
b) Använd elverktygen enbart med det)dartill avsedda batteriet. Användning av andra batteri kan skapa en risk for skada och brand.
c) När batteriet inte används,hall det borta frän andra metallföremål,sasom gem,mynt,nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en forbindelse frän ena polen till den andra.Kortslutning av batteriets terminaler

kan leda till brännskada eller brand.

d) Vid felaktig hantering kan vatska komma ut fran batteriet, undvik kontakt medenna. Spola med vatten vid oavsiktligkontakt. Sok lakar-hjalp om vatskan kommer i kontakt med ogon. Vatska som kommer ut fran batteriet kan orsaka irritation ellbrannskada.
e) Använd inte batterier aller verktyg som ar skadade aller modifierade. Skadade aller modifierade batterier kan uppvisa oförutsägbart beteende som kan leda till brand, explosion aller risk für skada.
f) Utsatt inte batteri aller verktyg for eld aller overdriven temperatur. Exponering for brand eller temperatur over 130^ kan orsaka explosion. OBS! Temperaturen "130°C" kan ersattas med temperaturen "265°F".
g) Folj alla laddningsanvisningar och ladda inte batteriet eller verktygetutanfor det temperaturomrade som anges i instruktionerna. Om du laddar batteriet felaktigt uller vid temperaturerutanfor det angivna omraret kan det skada batteriet och oka risken for brand.

6) Service

a) Set till att ditt elverktyg fär service av en kvalificerad reparator, som endast anvander identiska ersättningsdilar. Detta sakerstaller att elverktygets sakerhet upprätthålls.
b) Utför aldrig service på skadade batterier. Service av batteri ska endast utforas av tillverkaren aller auktoriserade serviceleverantörer.

KOMPLETTERANDE SÄKERHETSVARNINGAR För BORRAR OCH SKRUVDragARE Borrsäkerhetsvarningar

a) Bär hörskyydd vid slagborrning. Exponering for buller kan ortsaka hörselnedsättning.
b) Häll elverktyget i de isolerade greppytornaRARYd utfor arbete där kaptillbehör kan komma i kontakt med dolda ledningar. Kaptillbehör somkommen i kontakt med en strömforande ledning kan gora att exponerade metalldelar hos elverktyget blir strömforande och kan ge användaren en elstöt.
c) Spann fast verktyget ordentlich innan använd- ning. Detta verktyg producerar ett starkt utmat- tat vridmoment och utan korrekt fastsättning av verktyget under arbetet kan kontrollen forloras vilket kan resulteda i allvarlga persorskador.

SÄKERHETSINSTRUKTIONER NÄR LÄNGA BORRBITS ANVÄNDS

a) Arbeta aldrig med högre hastighet an den markta maximala hastigheten for bitsen. Vid högre hastighet kan bitsen böjas om den fär rotera frittutan kontakt med arbetsstyetcket vilken kan resultera i persorskador.
b) Pabörjia alltid borringen med lag hastighet och med bitsens spets i kontakt med arbetsstycket. Vid högre hastighet kan bitsen bojas om den fär rotera frittutan kontakt med arbetsstycket vilken kan resultera i persorskador.
c) Använd endast tryck i direkt linje med bitsen och använd inte överdrivet tryck. Bitsar kan böjas och góra att den bryts sönder eller att kontrollen forloras vilket kan resultera i personskador.

SÄKERHETSVARNINGAR FÖR BATTERI

a) Oppna inte batteriet. Risk for kortslutning.
b) Skydda batteriet mot hetta, t.ex. mot kontinuier-lig intensiv solstrålning, brand, vatten och fukt. Risk for explosion.
c) Vid skada och felaktig användning av batteriet kan Ångor läcka ut. Ventilera området och sök medicinsk hjälp vid besvar. Ångorna kan irritera andninqssystemet.
d) Använd endast batteriet i kombination med din Ferm industriprodukt. Denna Åtgård ensamt skyddar batteriet mot farlig överbelastning.
e) Batteriet kan skadas av vassa foremal sasom spikar ell skruvmejslar ell externa kraften. En intern kortslutning kan uppsta och batteriet kan brinna, ave rok, explodera ell overhettas.

SÄKERHETSVARNINGAR FÜR LADDARE Avsedd användning

Ladda endast uppladdningsbara batterier av typen CD801AA och CD803AA med laddaren. Andra typer av batterier kan explodera och orsaka persanskada och skada.

a) Apparaten fär inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga aller brist på erfarenhet och kunskap, savida deinte övervakas aller instrueras.
b) Barn skä overvakas sà att de inte leker med apparaten.
c) Ladda inte batterier som inte ar uppladdningsbara!
d) Batterierna maste placeras i ett vãl ventilerat omrade under laddning!

Elsakerhet

Kontrolera alltid sa att spanningen pa naret motsvarar den spanning som finns angiven pa markplaten.

• Använd inte maskinen om nätkabeln eller nätkontakten ar skadad.
• Använd endast Förlangningskablar som ar lampliga für maskinens effekt med en minstjocklek på 1,5 mm². Om du använder en kabelvinda, rulla alltid ut kabeln helt.

2. MASKINFORMATION

Avsedd användning

Denna tradlosa borr ar avsedd for atdragning och lossning av skruvar somt borning i tra, metall och plast.

TEKNISKA SPECIFIKATIONER

Denna handbok har tagits fram for olika uppsattninger / artikelnummer. Kontrollera motsvarande artikelnummer i spekifikationstabellen nedan for korrekt sammansätting och innehäll i din uppsattning.

Modell-nr	Batterier ingår	Laddare ingår
CD501DC	-	-
S_CD501DC	CD801AA CD802AA
S2_CD501DC	2 x CD801AA CD802AA
S3_CD501DC	CD803AA CD802AA

Maskininformation
Spänning 20 V	---
Chuckkapacitet	13 mm
Momentinställningar	21 + borrläge
Varvtilutan belastning
Position 1:	0-400/min
Position 2:	0-1500/min
Vikt	1,15 kg
Ljudtrycknivå LPA	89,9 dB(A), K=3dB(A)
Ljudeffektnivå LwA	99,9 dB(A), K=3dB(A)
Hand-armvibrationer ahskruvdragningutan pøverkan)	0,700 m/s2K=1,5 m/s2
Hand-armvibrationer ah,b(borrning i metall)	1,746 m/s2K=1,5 m/s2
Modell-nr CD801AA
Batteryp Lithiumjonteknik
Spänning 20 V	---
Kapacitet 2,0 Ah
Rekommenderad laddare CD802AA
Vikt 0,3 kg

Modell-nr CD802AA
Laddare in 220-240V, 50Hz 0,4A
Laddare ut 21V 2,5A	---
Laddningstid 2 Ah batteri 60 minuter
Laddningstid 4 Ah batteri 120 minuter
Rekommenderade batterier CD801AA, CD803AA
Vikt 0,36 kg

Modell-nr CD803AA
Battertyp Lithiumjonteknik
Spänning 20 V	---
Kapacitet 4,0 Ah
Rekommenderad laddare CD802AA
Vikt 0,65 kg

Använd endast följande batterier från VONROC
VPOWER 20V batteriplattform. Användning av andra
batterier kan orsaka allvarliga skador eller skador på
verktyget.
CD801AA 20V, 2Ah litiumjon
CD803AA 20V, 4Ah litiumjon

Följande laddare kan anvandas for att ladda dessa batterier.

CD802AA snabbladdare

Batterierna fran VONROC VPOWER 20V batteriplattform ar utbytbara mellan alla VONROC VPOWER 20V batteriplattforms verktyg.

Vibrationsniva

Vibrationsutsläppsniván som anges ienna bruksanvisning har uppmàtts i enlighet med ett standardiserat test i EN 62841, som kan anvandas for att jämfora verktyg med varandra och som en preliminär bedömming av exponentering for vibrationner nár du använder verktyget for angivna arbeten.

Användning av verktyget für andra tillamp-ningar, aller med olika eller dalgigt underhällna

tillbehör kan avsevär toka exponeringsniv'an.

• De gänger dà verktyget stängs av erler ár pá men eigentligen inte används kan minska exponeringsnivān betydligt.

Skydda dig mot effekterna av vibrationer genom att underhälla verktyget och dess tillbehör, hälla händerna varma och organisera ditt arbetsmönster.

BESKRIVNING

Siffrorna i texten hänvisar till diagrammen på sidan 2.

1. Maskin
2. Batteri
3. Upplasningsknapp for batteriet
4. Arbetsljus
5. Strömbrytare
6. Momentinställningsring
7. Chuck
8. Växelvaljare
9. Riktningsbrytare
10. Bälteshake
11. Knapp for batteri-LED-indikatorer
12. Batteri-LED-indikatorer
    13.Laddare
13. LED-laddningsindikering

3. MONTERING

Ta bort batteriet innan du utfor nagot arbete pa elverktyget.

Batteriet maste laddas innan det anvands for Forsta gangen.

Insättning av batteriet i maskinen (fig. B)

Se till att batteriets utsida ar ren och torr innan du ansluter det till laddaren ellern maskinen.

1. Satt in batteriet (2) i maskinens bas enligt fig. B.
2. Skjut batteriet framåt tills det klickar på plats.

Borttagning av batteriet fran maskinen (fig. B)

1. Tryck på batterilåsningsknappen (3)
2. Dra ut batteriet ur maskinen enligt fig. B.

Kontroll av batteriets laddningsstatus (fig. C)

Tryck kort pā knappen (11) pā batteriet für att kontrollera batteriets laddningsstatus.

• Batteriet har 3 lampor som indikerar laddnings-niv'an. Ju fler lampor som lyser, desto mer ar batteriet laddat.
  När lamporna inte lyser betyder det att batteriet ar tomt och maste laddas omedelbart.

Laddning av batteriet med laddaren (fig. C)

1. Ta ut batteriet (2) fran maskinen.
2. Vänd batteriet (2) upp och ner och tryck in det i laddaren (13) enligt fig. C.
3. Tryck in batteriet tills detkommen in i luckan welt.
4. Koppla in laddarens kontakt i ett eluttag och vanta en stund. Laddarens LED-indikering (14)kommen att lysa och visa laddningsstatusen.

Laddaren har två laddningsindikeringslampa (14) som indikerar laddningsprocessens status:

Röd LED-status Grön LED- STATUS Laddningsstatus
Av Av Ingen ström
Av På		Standbyläge: - Inget batteri insatt eller - Batteriet är isatt men laddningen är klar
På Av		Batteriladdning pågår

• Det kan ta upp till 60 minuter att fulladda 2 Ah-batteriet.
• Det kan ta upp till 120 minute att fulladda 4 Ah-batteriet.

Ta ut laddningskontakten fran uttaget och ta ut batteriet fran laddaren nar batteriet har fulladdats.

När maskinen inte används under langre tid ard det böst att lagra batteriet i laddat tillstand.

Montering och borttagning av borrar eller skruvbits (fig. A)

Borrchucken (7) ar lamplig for borrar och skruvbits med runda skaft och sexkantsskaft.

1. Häll maskinen stadigt med en hand.

2. Oppna borrchucken (7) genom att vrida den medurs med din andra hand tills den oppnas tillrackligt mycket sa att det gär att satta in skruvbitsen.

3. ISatt in borret aller skruvbitsen.

4. Dra at borrchucken (7) igen genom att vrida den moturs.
5. Kontrollera om skruvbitsen ar centererad genom att kort trycka pa maskinens vexelbrytare.

4. HANTERING

Justering av vaxlarna (fig. A)

Byt aldrig vaxel nar motorn ar igang. Detta skadar din maskin.

Satt aldrig vaxelvaljaren mellan två lagen. Detta skadar din maskin.

Maskinen har två borrastigheter som kan justeras genom att væxelvaljaren (8) skjuts framåt eller bakåt. Siffran på væxelvaljaren (8) visar vilket lage som har valts.

• Position 1: För längsam börning, stora borradi-ametrar eller skruvdragning. Maskinen ger hög effekt vid lågt varvtil.
• Position 2: För snabb borrning eller små borrdiametrar.

Justera rotationsriktning (fig. A)

Satt riktningsbrytaren (9) till position for att dra at skruvar aller anvanda den for bornning.
Satt riktningsbrytaren (9) till position for att ta ut skruvar.

Igangsattning och avstängning av verktyget (fig. A)

Växelbrytaren (5) används für aktivering av maskinen och justering av rotationshastigheten.

Tryck pa vaxelbrytaren (5) for att aktivera maskinen. Ju langre tid du trycker pa brytaren, desto snabbare roterar borren.
- Om du frigör växelbrytaren (5) stoppas maskinen.
Satt riktningsbrytaren (9) i mittposition for att lasa vaxelbrytaren.

Justera vridmomentet (fig. A)

Maskinen har 21 olya momentinställninger som ett särskilt borläge som ställer in effekten som overförs till chucken. Genom att vrida momentinställningsringen (6) kan du skruva in skruvar till ett fürutbestämdtjup, vilket ar optimal vid repetitiva arbetsuppgifter. Ju högre siffra, desto högre ar momentet som overförs.

• Välj en låginstalling for små skruvar och mjukt bearbetningsmaterial.
• Valj en hog inställning for stora skruvar, hårda bearbetningsmaterial och nar du drar ut skruvar.
  Välj foreträdesvis en sā lāg installing som möjligt nár du drar at skruvar. Välj en högre installing om motorn hackar innan skruven ar ordentlich Ātdragen.
  Vrid momentinställningsringen (6) till borrläget nom att vrida den moturs sá langt det gär innan du börjar borra.

Se till att riktningsbrytaren (9) alltid ar satt till under borrning.

Maskinen ar utrustad med en elektronisk overlastskyddsfunktion. Nr maskinen overbelastas stangs den av automatiskt. Vanta nagra sekunder sa att overlastskyddet aterstalls nar detta intraffar.

5. UNDERHÄLL

Stäng alltid av maskinen och ta ut batteriet fran maskinen innan rengöring och unterhäll.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gäng du anvander maskinen. Se till att ventilationsöppningarna är fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvalösning. Använd inte Lossningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

MILJÖ

Felaktig och/eller kasserad elektrisk aller elektronisk utrustning maste lamnas in pa lampliga atervinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillampning i nationell rätt maste elverktyg som inte langre ar användbara samlas in separat och kasseras på att miljövänligt satt.

GARANTI

VONROC-produkter ar utvecklade enigt hogsta kvalitetsstandard och garanteras fria fran defekter i bade material och utforande under den period som lagen foreskriver fran och med inkopsdatumet. Omprodukten skulle utveckla fel underenna period pa grund av defekt material och/eller utforande, kontakta d'a VONROC direkt.

Följande omständigheter ar undantagna franca denna garanti:

• Reparationer och/ellerändringar har gjorts ellerr Forsokts utforas pa maskinen av obehöriga servicecenter;
• Normalt slitage;
• Verktyget har missbrukats, används på fel sätt eller underhällits felaktigt;
• Reservdilar som inte ar original har anvants.

Detta utgör den enda garantin som företaget ger antingen uttryckt aller underforstätt. Det finns inga andra garantier uttryckta aller underforstadda som sträcker sig bortom detta, inklusive de underforstadda garantierna for saljbarhet och lamplighet forett visst syfte. Under inga omstandigheter skva VONROC hallas ansvarigt for indirectka skador erler foljdskador. Aterforsaljarnas atgarder skabegranss till reparation aller byte av enheter aller delar som inte uppfyller kraven.

Produkten och användarhandboken kan ändras.
Specifikationerna kan ändras utan forvarning.

1. SIKKERHEDSANVISNINGER
