BRUKSANVISNING VSZ4GP12CH SIEMENS

Beskrivining av produkten

1 Omställbart golvmunstycke med upplåsningshylsa*
2 Specialmunstycke för hårda golv*
3 TURBO-UNIVERSAL ^® -borste för golv*
4 Teleskoprör med skjutmanschett och upplåsningshylsa*
5 Rör*
6 Handtag*
7 Dammsugarslang
8 Dammborste*
9 Möbelmunstycke*
10 Fogmunstycke*
11 Kombimunstycke*

12 Parkeringshjälp
13 Sladd
14 Microsan-utblåsfilter
15 Till- och frånknapp med elektriskt sugkraftsreglage*
16 Motorskyddsfilter, tvättbart
17 Förvaringshjälp (på dammsugarens undersida)
18 Dammpåse
19 Lock till dammbehållare
20 Bärhandtag (på fram- och baksida)
21 Filterbytesindikering*
22 Utblåsgaller

*beroende på utförande

Reservdelar och extratillbehör

A Utbytesfilterförpackning

■ Filtertyp G (VZ41AFG)
■ För optimala prestanda: Gplus (VZ41GPLUS)

Innehåll:

4 dammpåsar med flik

1 Mikrohygienfilter

http://www.siemens.com/dust-bag

B Textildammsugarpåse (permanentpåse) VZ10TFG

Återanvändbar dammsugarpåse med kardborrförslutning.

C HEPA-filter VZ153HFB

Extrafilter för renare utblåsluft.

Kombination av mikro- och aktivt kolfilter.

Långtidsverkande mot dålig lukt. Byt en gång i halvåret! Byt kolfilterramarna mot mikrofilterhållare.

Obs!

Det går inte att kombinera "Hepa-filter" + "Aktivt mikrokolfilter".

E TURBO-UNIVERSAL®-munstycke för polstrade möbler VZ46001

Borstar och dammsuger rent polstrade möbler, madrasser, bilsäten osv. i ett svep. Mycket effektiv för dammsugning av djurhår. Borstvalsen drivs av dammsugarens sugeffekt.

Det behövs ingen elanslutning.

F TURBO-UNIVERSAL ^® -munstycke för golv VZ102TBB

Borstar och dammsuger rent korthåriga mattor och heltäckningsmattor resp. alla golvbeläggningar i ett svep. Mycket effektiv för dammsugning av djurhår.

Borstvalsen drivs av dammsugarens sugeffekt.

Det behövs ingen elanslutning.

G Munstycke för hårda golv VZ123HD

För dammsugning hårda golv (parkett, klinker, terrakotta,...)

Tack för att du valt att köpa en Siemens-dammsugare i VSZ4-serien.

Bruksanvisningen visar olika VSZ4-modeller. Det kan alltså hända att vissa finesser och funktioner inte gäller just din modell.

Använd bara originaltillbehör från Siemens, de är specialframtagna till dammsugaren för att ge bästa möjliga sugeffekt.

Spara bruksanvisningen. Skicka med bruksanvisningen om dammsugaren byter ägare.

Avsedd användning

Dammsugaren är bara avsedd för hushållsanvändning, inte för yrkesanvändning.

Du får bara använda dammsugaren enligt anvisningarna i bruksanvisningen.

Tillverkaren tar inget ansvar för eventuella skador som uppstår på grund av ej avsedd eller felaktig användning. Du måste följa anvisningarna nedan!

Dammsugaren är bara avsedd för användning med:

■ Originaldammsugarpåse
■ originalreservdelar, -tillbehör eller extratillbehör

Dammsugaren uppfyller gällande teknisk praxis och säkerhetsföreskrifter.

■ Anslut och använd bara dammsugaren enligt märkskylten.
■ Dammsug aldrig utan dammsugarpåse. => Du kan skada dammsugaren!
■ Håll barn under uppsikt, om du låter dem använda dammsugaren.
■ Personer med begränsad fysisk, sensorisk eller mental färdighet eller som saknar erfarenhet/kunskaper (även barn) får inte använda enheten om inte någon ansvarar för att lära dem hur man använder enheten.

Du får inte använda dammsugaren för att:

■ dammsuga av människor och djur
■ för att dammsuga av:

• hälsofarliga ämnen, föremål med vassa kanter, heta eller glödande ämnen
• fuktiga eller flytande ämnen
• lättantändliga eller explosiva ämnen och gaser
• aska, sot från kakelugnar och pannor
• tonerdamm från skrivare och kopiatorer.

■ Dammsug aldrig med handtag, munstycke eller rör i närheten av huvudet.
=> Risk för personskador!
■ Ställ enheten på stadigt, säkert underlag när du dammsuger.

■ Dammsuger du trappor, så ska enheten alltid stå nedanför användaren.
■ Slå av enheten direkt och kontakta service i följande fall:

• om sladden är trasig.
• om du av misstag sugit upp vätska eller det kommit in vätska inuti enheten
• om enheten fallit.

■ Använd inte sladden för att bära/transportera dammsugaren.
■ Dra ut sladden helt vid kontinuerlig användning i flera timmar.
■ Dra i kontakten, inte i sladden, när du tar ur elanslutningen till dammsugaren.
■ Dra inte sladden över vassa kanter och se till så att den inte blir fastklämd.
■ Slå alltid av och dra ur kontakten före arbeten på dammsugare och tillbehör.
■ Använd inte dammsugaren om den är trasig. Dra ur kontakten om dammsugaren är trasig.
Det är bara auktoriserad serviceverkstad som får göra reparationer och byta reservdelar på dammsugaren, allt för att undvika risker i användningen.
■ Skydda dammsugaren från påverkan av väder, fukt och värme.
■ Dammsugaren är inte avsedd för användning på byggarbetsplatser.

=> Suger du upp byggdamm, så kan du skada dammsugaren.

■ Slå av enheten när du inte dammsuger.
■ Gör uttjänta enheter obrukbara direkt, släng den sedan i återvinningen.
■ Förvara och släng plastpåsar och folie så att småbarn inte kan komma åt dem. Kvävningsrisk!
- lägg inte på brännbara eller alkoholhaltiga ämnen på filtren (dammsugarpåsar, motorskydds-, utblåsfilter etc.).

Återvinningstips

■ Förpackningen

Förpackningen skyddar dammsugaren från transportskador. Förpackningen består av miljövänliga material som går att återvinna. Släng det förpackningsmaterial du inte längre behöver i återvinningen.

■ Uttjänt enhet

Uttjänta enheter innehåller ofta värdefullt material. Så lämna uttjänt enhet hos återförsäljare resp. miljöcentral för återvinning. Information om återvinning får du hos din återförsäljare eller kommun.

■ Slänga filter och dammsugarpåse

Filter och dammsugarpåsar är gjorda av miljövänliga material. Innehåller de inte ämnen du inte får slänga med hushållssoporna, så kan du slänga dem där.

Obs!

Går säkringen när du slår på enheten, kan det bero på att du har andra effektkrävande elprodukter anslutna till samma strömkrets samtidigt. Ställ in enheten på lägsta effektläget innan du slår på och öka sedan effekt, så går inte säkringen.

Fäll ut bildsidorna!

Före första användning

Bild 1\*

Sätt fast handtaget på slangen och justera det.

Bild 2\*

Sätt i dammborste och fogmunstycke i tillbehörsfacket, se illustrationen.

Slå på dammsugaren

Bild 3

a) Sätt i slangnipplarna i insugningsöppningen i locket.
b) Om du vill ta bort slangen trycker du ihop båda spärrarna och drar sedan ut slangen.

Bild 4\*

a) Sätt ihop handtaget och utsugningsröret/teleskopröret.
b) Skjut in handtaget i teleskopröret tills det snäpper på plats. Lossa anslutningen genom att trycka på upplåsningshylsan och dra ut teleskopröret.

Bild 5\*

a) Sätt utsugningsröret i nipplarna på golvmunstycket.
b) Skjut in teleskopröret i nipplarna på golvmunstycket tills det snäpper fast. Lossa anslutningen genom att trycka på upplåsningshylsan och dra ut teleskopröret.

Bild 6\*

a) Sätt ihop utsugningsröret.
b) Lås upp teleskopröret genom att justera skjutknappen/skjutmuffen i pilens riktning och ställ in önskad längd.

Bild 7

Ta tag i kontakten på nätsladden, dra ut den till önskad längd och sätt i kontakten i uttaget.

■ Dammsugaren är försedd med en sänkbar inställningsknapp.
■ Starta dammsugaren genom att trycka inställningsknappen till anslaget och släppa den. Då körs reglaget ut.
■ Stäng av dammsugaren genom att på nytt trycka in inställningsknappen till anslaget. Då sänks inställningsknappen ned i dammsugaren.

*beroende på utrustning

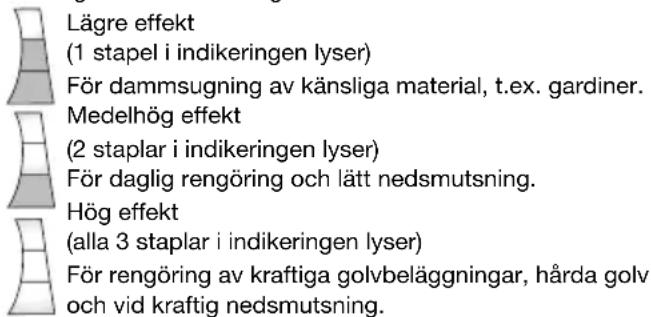

a) Vrid inställningsknappen i pilens riktning så ställer du steglöst in önskad sugkraft.

Lägre effekt (1 stapel i indikeringen lyser) För dammsugning av känsliga material, t.ex. gardiner. Medelhög effekt (2 staplar i indikeringen lyser) För daglig rengöring och lätt nedsmutsning. Hög effekt (alla 3 staplar i indikeringen lyser) För rengöring av kraftiga golvbeläggningar, hårda golv och vid kraftig nedsmutsning.

b) Sugeffekten ställs in automatiskt beroende på golvbeläggning, så snart inställningsknappen vrids i pilens riktning förbi stoppunkten. Alla tre staplarna i indikeringen tänds. Sedan kan du med hjälp av stapelidikeringen se vilken sugeffekt som har ställts in.

! Observera: känsliga material, t.ex. gardiner, får inte dammsugas med automatikinställningen.

Dammsugning

Bild 10\*

Ställa in golvmunstycket:

■ Mattor och heltäckningsmattor =>

■ hårda golv =>

Bild 11

Ta ut dynmunstycket och fogmunstycket ur tillbehörsförvaringen på det sätt som visas.

Bild 12* hmsugning med extra tillbehör:

Sätt det munstycke du vill använda på utsugningsröret eller handtaget:

a) Fogmunstycke för dammsugning av fogar och hörn, m.m.
b) Dynmunstycke för dammsugning av stoppade möbler, gardiner, etc.
c) Möbelborste För rengöring av fönsterkarmar, skåp, profiler osv.
d) Munstycke för hårda golv För dammsugning av hårda golvbeläggningar (kakel, parkett osv.)

Bild 13

Skjut efter användning in fogmunstycke och dynmunstycke i tillbehörsförvaringen på det sätt som visas.

Turboborste

Läs anvisningarna gällande användning och underhåll i den bifogade bruksanvisningen om dammsugaren är utrustad med turboborste.

Bild 14

Under kortare pauser i dammsugningen kan man använda parkeringshjälpen på dammsugarens baksida. När dammsugaren stängts av skjuter du in hakarna på golvmunstycket i skåran på dammsugarens sida.

Bild 15

Vid dammsugning i t.ex. trappor kan du även bära dammsugaren i handtaget.

Efter dammsugningen

Bild 16

Dra ut kontakten ur vägguttaget. Dra i nätanslutningssladden och släpp den (sladden rullas upp automatiskt).

Bild 17

Vid uppställning/transport av dammsugaren kan stödet på undersidan användas. Ställ dammsugaren upprätt. Skjut in haken på golvmunstycket i spåret på dammsugarens undersida.

Byta filter

Byte av dammpåse

Bild 18\*

a) Om filerbytesindikeringen i locket visar gult när golvmunstycket är lyft från golvet och sugeffekten är inställd på högsta nivå, måste dammpåsen bytas även om den inte är full. I det här fallet är det innehållet i påsen som gör att den måste bytas ut. Munstycke, utsugningsrör och -slang får inte vara tilltäpptta, eftersom detta aktiverar filterbytesindikeringen. b) Handtaget kan enkelt lossas från slangen om du behöver ta bort tilltäppningar.

■ Tryck in inställningsknappen till anslaget och sänk ned den i dammsugaren.
! Observera! Öppna bara locket när inställningsknappen är nedsänkt.
- Öppna locket genom att skjuta lässpaken i pilens riktning.

Bild 20

a) Tillslut dammpåsen genom att dra i tillslutningsfliken och ta sedan ut påsen.
b) Skjut in den nya dammpåsen i hållaren tills det tar stopp.
! Observera! Locket kan endast stängas när en dammpåse - lagts i.

Rengöra motorskyddsfiltret

Rengör motorskyddsfiltret regelbundet genom att knacka ur och slå det rent eller tvätta det.

Bild 21

• Öppna locket till dammbehållaren (se bild 19).
  ■ Dra ut motorskyddsfiltret i pilens riktning.
  ■ Rengör motorskyddsfiltret genom att knacka ur det.
  ■ Vid kraftig nedsmutsning ska motorskyddsfiltret tvättas ur.
  Låt därefter filtret torka i minst 24 timmar.
  ■ Sätt tillbaka motorskyddsfiltret på plats efter rengöringen och stäng locket till dammbehållaren.

Byta Mikro-hygienfilter

När ska byte ske: Vid varje ny utbytesfilterpackning

Bild 22

• Öppna locket till dammbehållaren (se bild 19).
  ■ Lås upp filterhållaren genom att skjuta lässpaken i pilens riktning.
  ■ Ta ut Mikro-hygienfiltret. Sätt i ett nytt Mikro-hygienfilter i dammsugaren.
  ■ Sätt in filterhållaren i dammsugaren och justera.

Byta Mikro-Aktivt kol-filter

Om dammsugaren är utrustad med Mikro-Aktivt kol-filter, så ska detta bytas varje halvår.

Bild 23

• Öppna locket till dammbehållaren (se bild 19).
  ■ Lås upp filterhållaren genom att skjuta lässpaken i pilens riktning.
  ■ Ta ut Mikro-Aktivt kol-filtret.
  ■ Sätt in nytt Mikro-Aktivt kol-filter.
  ■ Sätt in filterhållaren i dammsugaren och justera.

Byta HEPA-filter

Om dammsugaren är försedd med ett Hepa-filter så måste detta bytas ut årligen.

Bild 24

■ Öppna locket till dammbehållaren (se bild 19).
■ Lås upp Hepa-filtret genom att skjuta lässpaken i pilens riktning och ta ut filtret ur dammsugaren.
■ Sätt in nytt Hepa-filter och justera.

När du dammsugit fina dammpartiklar ska motorskyddsfiltret rengöras, och Mikro-hygienfilter, Mikro-Aktivt kol-filter eller HEPA-filter bytas ut.

Skötsel och vård

Stäng alltid av dammsugaren och dra ut kontakten ur vägguttaget innan du rengör dammsugaren. Dammsugaren och tillbehörsdelar av plast kan rengöras med milt diskmedel.

Använd inte skurmedel, glas- eller

- allrengöringsmedel. Sänk aldrig ner dammsugaren i vatten.

Dammbehållaren kan vid behov rengöras med en annan dammsugare, eller bara rengöras med en torr dammtrasa/dammborste.

Med förbehåll för tekniska ändringar.
