BRUKSANVISNING EY37A1 PANASONIC

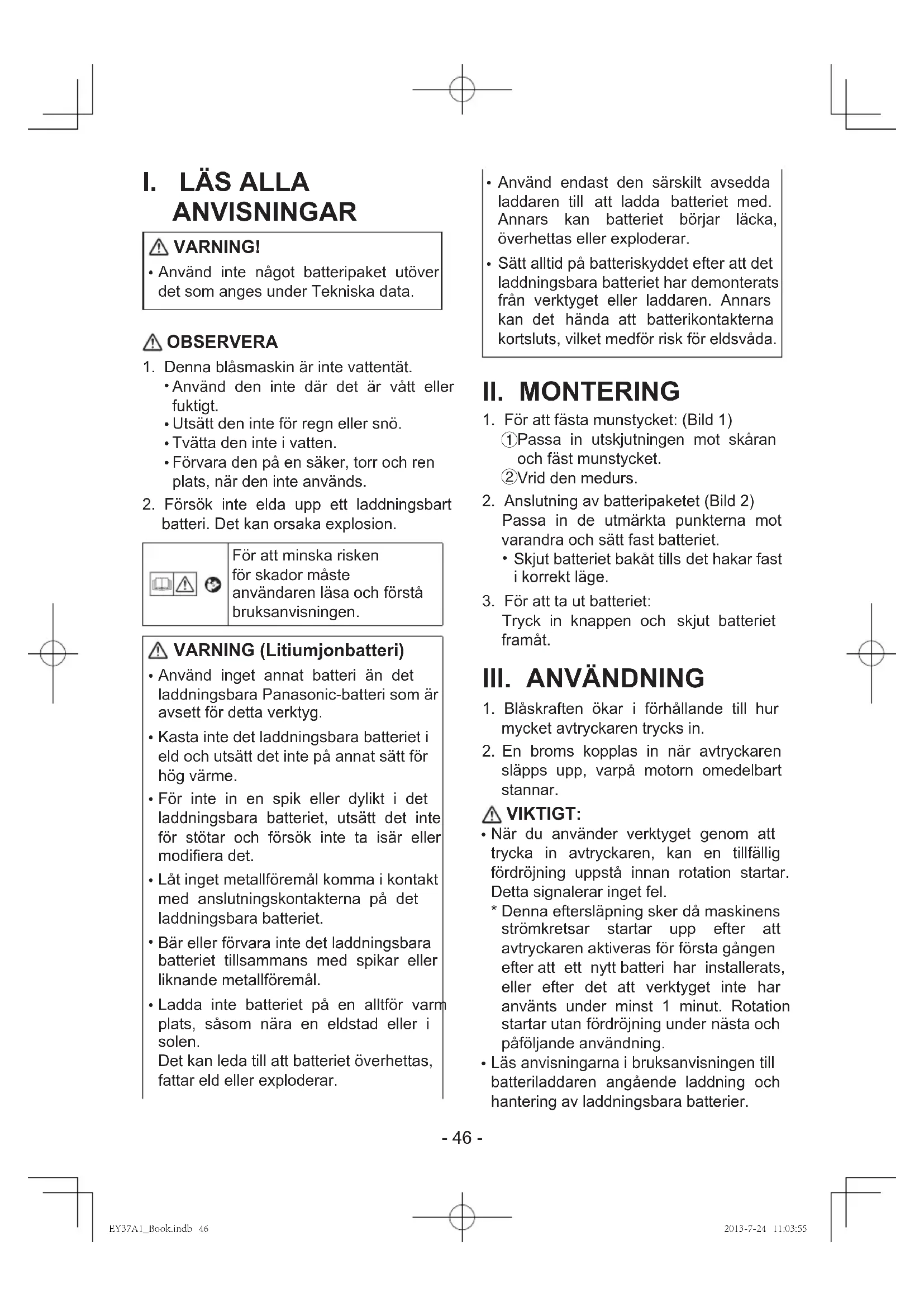

ANVISNINGAR VARNING! Använd inte något batteripaket utöver

1. Denna blåsmaskin är inte vattentät.

Använd den inte där det är vått eller

fuktigt. Utsätt den inte för regn eller snö.

Tvätta den inte i vatten.

Förvara den på en säker, torr och ren

plats, när den inte används.

2. Försök inte elda upp ett laddningsbart

batteri. Det kan orsaka explosion. För att minska risken för skador måste användaren läsa och förstå bruksanvisningen. VARNING (Litiumjonbatteri) Använd inget annat batteri än det

laddningsbara Panasonic-batteri som är avsett för detta verktyg. Kasta inte det laddningsbara batteriet i

eld och utsätt det inte på annat sätt för hög värme. För inte in en spik eller dylikt i det

laddningsbara batteriet, utsätt det inte för stötar och försök inte ta isär eller modiera det. Låt inget metallföremål komma i kontakt

med anslutningskontakterna på det laddningsbara batteriet. Bär eller förvara inte det laddningsbara

batteriet tillsammans med spikar eller liknande metallföremål. Ladda inte batteriet på en alltför varm

plats, såsom nära en eldstad eller i solen. Det kan leda till att batteriet överhettas, fattar eld eller exploderar. Använd endast den särskilt avsedda

laddaren till att ladda batteriet med. Annars kan batteriet börjar läcka, överhettas eller exploderar. Sätt alltid på batteriskyddet efter att det

laddningsbara batteriet har demonterats från verktyget eller laddaren. Annars kan det hända att batterikontakterna kortsluts, vilket medför risk för eldsvåda.

1. För att fästa munstycket: (Bild 1)

Passa in utskjutningen mot skåran och fäst munstycket.

Passa in de utmärkta punkterna mot varandra och sätt fast batteriet. Skjut batteriet bakåt tills det hakar fast

3. För att ta ut batteriet:

Tryck in knappen och skjut batteriet framåt.

1. Blåskraften ökar i förhållande till hur

mycket avtryckaren trycks in.

2. En broms kopplas in när avtryckaren

släpps upp, varpå motorn omedelbart stannar. VIKTIGT: När du använder verktyget genom att

trycka in avtryckaren, kan en tillfällig fördröjning uppstå innan rotation startar. Detta signalerar inget fel.

• Denna eftersläpning sker då maskinens strömkretsar startar upp efter att avtryckaren aktiveras för första gången efter att ett nytt batteri har installerats, eller efter det att verktyget inte har använts under minst 1 minut. Rotation startar utan fördröjning under nästa och påföljande användning. Läs anvisningarna i bruksanvisningen till

batteriladdaren angående laddning och hantering av laddningsbara batterier. EY37A1_Book.indb 46 2013-7-24 11:03:55- 47 -

Använd endast en torr, mjuk trasa till

att torka rent verktyget med. Använd inte en fuktig trasa, thinner, bensin eller något annat yktigt lösningsmedel vid rengöring. Om det skulle hända att vatten tränger

in i verktyget eller batteriet, så töm ut vattnet och låt verktyget/batteriet torka så fort som möjligt. Avlägsna försiktigt eventuell ansamling

av damm eller järnlspån från insidan av verktyget. Kontakta din närmaste auktoriserade serviceverkstad, om något problem vid användning av verktyget uppstår. För att utföra eventuella justeringar, ändra

tillbehör eller förvara blåsmaskinen, ta bort batteripaketet från blåsmaskinen.

Batteriladdare Kontakta en auktoriserad handlare för

rådfrågning. NOTERA: Batteri och batteriladdare följer inte med i detta paket. [Batteri] Korrekt hantering av batteri Förvara litiumjonbatteriet utan att ladda

upp det efter användning för att erhålla optimal batterilivslängd. Kontrollera vid laddning av batteriet att

polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne åternns på polerna. Batteripolernas livslängd kan vid drift

påverkas av främmande ämnen, såsom damm eller vatten. När batteriet inte används ska det hållas

borta från mynt, nycklar, gem, spikar, skruvar och andra små metallföremål som kan orsaka kortslutning genom att vidröra kontakterna. En kortslutning av batteriets kontakter

kan orsaka gnistor, brand eller brännskador. Se till att arbetsområdet har god

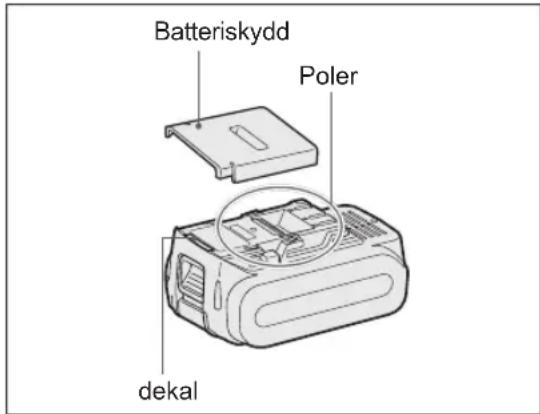

ventilation vid användning av batteriet. Batteriets livslängd Batteriet har en begränsad livslängd. Om batteriets kapacitet är extremt kort efter att ha laddats ordentligt, skall det bytas ut mot ett nytt. Batteriåtervinning NOTERA: Se till att batteriet lämnas på anvisad plats för återvinning, när sådan nns, för att bidra till att skydda miljön. Rekommendationer för användning Poler Batteriskydd dekal Se till att använda batteriskyddet När batteriet inte används bör det

förvaras på ett sätt som gör att främmande ämnen, såsom damm eller vatten, inte kan hamna på batteripolerna. Var noga med att skydda batteripolerna genom att sätta på batteriskyddet. Kontrollera vid laddning av batteriet att

polerna på batteriladdaren är fria från främmande ämnen, såsom damm eller vatten. Rengör polerna innan batteriet laddas, om något främmande ämne åternns på polerna. Batteripolernas livslängd kan vid drift påverkas av främmande ämnen, såsom damm eller vatten. EY37A1_Book.indb 47 2013-7-24 11:03:56- 48 - VIKTIGT: För att skydda motorn och batteriet, skall du komma ihåg följande vid denna användning. Om batteriet överhettas, aktiveras

skyddsfunktionen och då slutar batteriet att fungera. För säker användning Batteriet ska monteras genom vidta

att två säkerhetsåtgärder. Kontrollera att batteriet är ordentligt monterat på huvudenheten före användning. Om batteriet inte är ordentligt anslutet när

en brytare slås på kommer huvudenheter inte att rotera normalt. Anslut batteriet till verktyget tills du inte längre kan se den röda eller gula dekalen. [Batteriladdare] Laddning VIKTIGT: Laddaren är utformad för att

användas endast med en standard hushållsströmkälla som anges på märkplåten. Ladda endast med spänningen som indikeras på verktygets märkplåt. t.ex. 230 V / 50 Hz. Försök inte att använda den med någon

annan spänning eller frekvens! Använd inte en motordriven generator

som strömkälla. Om batteriets temperatur sjunker till

under cirka −10°C, så avbryts laddning automatiskt för att förhindra försämring av batteriets prestanda. Temperaturen i omgivningen skall vara

mellan 0˚C och 40˚C. Om batteriet används under fryspunkten 0˚C, kan verktyget fungera onormalt. När du ska ladda ett kallt batteri (under

0°C) på ett varmt ställe, ska du låta batteriet ligga på detta ställe minst en timme i förväg så att batteriet får rumstemperatur. Kyl ner laddaren om du tänker ladda mer

än två batteri i följd. Stick inte in ngrarna i kontakthålet när

du håller laddaren i handen eller vid andra tidpunkter. VIKTIGT: Iaktta följande för att förhindra brand och andra skador. Täck inte över ventilationshålen på

laddaren och batteriet. Koppla loss batteriladdaren från

vägguttaget, när den inte ska användas. OBSERVERA: Batteriet är inte helt uppladdat när det säljs. Se till att ladda upp batteriet fore användning. Hur man laddar

1. Anslut laddaren till ett vägguttag.

OBSERVERA: Det kan uppstå gnistor när kontakten är ansluten till ett vägguttag, men detta utgör inte något säkerhetsproblem.

2. Anslut batteriet ordentligt till laddaren.

3. Under laddningen lyser

laddningslampan. För att förhindra överladdning kopplar en inbyggd brytare automatiskt bort laddningsfunktionen när laddningen är färdig. Om batteriet är för vamt (t.ex.

direkt efter tungt arbete) startar inte laddningen. Den orange standbylampan blinkar tills batteriet har svalnat. Därefter påbörjas laddningen automatiskt.

4. Den gröna laddningslampan börjar

blinka långsamt när batteriet har nått cirka 80% laddning.

5. När laddningen är klar slocknar den

gröna laddningslampan.

6. Om batteriets temperatur är 0°C eller

lägre, så tar det längre tid än normalt att ladda upp batteriet helt. Även när batteriet har laddats upp helt har det bara cirka 50% av den styrka som gäller för ett batteri som laddats upp helt vid normala temperaturförhållanden.

7. Rådgör med en auktoriserad

återförsäljare, om laddningslampan (grön) inte slocknar. EY37A1_Book.indb 48 2013-7-24 11:03:56- 49 - LAMPINDIKATIONER Laddningen är klar (batteriet helt uppladdat). Batteriet är uppladdat till cirka 80%. Laddning pågår. (Grön) Släckt Lyser Blinkar (Orange) Laddaren är ansluten till vägguttaget. Redo för laddning. Laddningslampor (för laddningstillstånd) Vänster: grön lampa; Höger: orange lampa Batteriet är kallt. Batteriet laddas upp långsamt för att minska belastningen på batteriet. Batteriet är för varmt. Laddningen startar när batteriet har svalnat. Om batteriets temperature är –10°C eller lägre, så börjar den orange laddningslampan också att blinka. Laddningen startar då efter att batteriet har värmts upp en aning. Laddningen kan inte starta. För mycket damm eller felaktigt batteri.

8. Vid anslutning av ett fulladdat

batteri till laddaren på nytt kommer laddningslampan att tändas. Efter ett antal minuter slocknar den gröna laddningslampan. EY37A1_Book.indb 49 2013-7-24 11:03:56- 50 - Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC. När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negative inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering. För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel. Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser. För affärsanvändare inom den Europeiska Unionen Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information. [Information om avfallshantering i länder utanför den Europeiska unionen] Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

/min. Vindhastighet 60 m/s 70 m/s Storlek 369 mm × 213 mm × 148 mm (14 9/16" × 8 3/8" × 5 13/16") Vikt 1,2 kg (endast huvudenheten) Batteripaket Litiumjonbatteri EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Batterispänning DC 14,4 V DC 18 V Bullervibration Se medföljande ark. OBSERVERA: Schemat kan innehålla modeller som inte säljs i ditt område. Vi hänvisar till senast allmäna katalog. OBSERVERA: Återförsäljarens namn och adress anges på det medföljande garantikortet. EY37A1_Book.indb 50 2013-7-24 11:03:56- 51 -
