DESCRIZIONE DELLE FUNZIONI

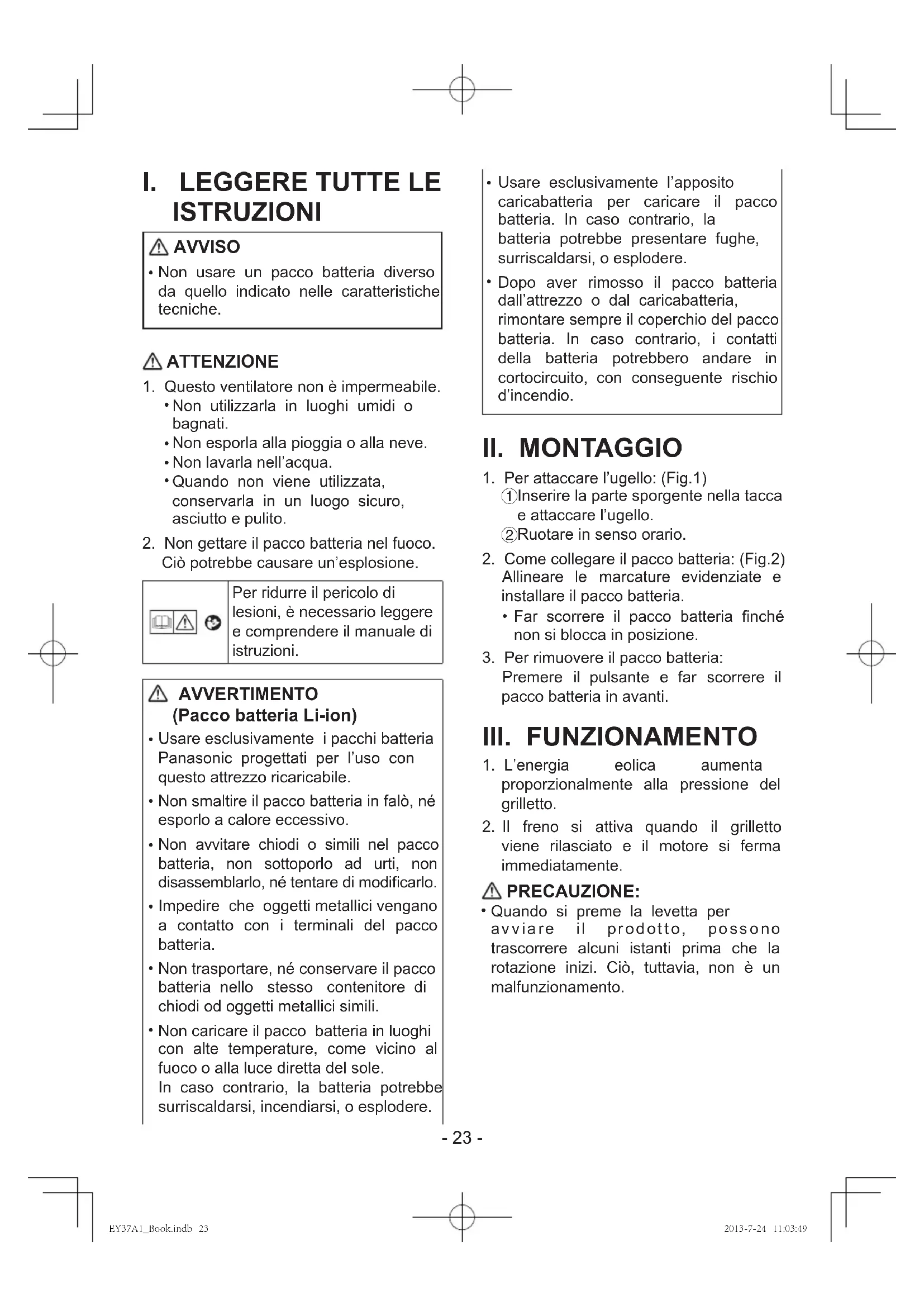

ISTRUZIONI AVVISO Non usare un pacco batteria diverso

da quello indicato nelle caratteristiche tecniche. ATTENZIONE

1. Questo ventilatore non è impermeabile.

Non utilizzarla in luoghi umidi o

bagnati. Non esporla alla pioggia o alla neve.

Non lavarla nell’acqua.

Quando non viene utilizzata,

conservarla in un luogo sicuro, asciutto e pulito.

2. Non gettare il pacco batteria nel fuoco.

Ciò potrebbe causare un’esplosione. Per ridurre il pericolo di lesioni, è necessario leggere e comprendere il manuale di istruzioni. AVVERTIMENTO (Pacco batteria Li-ion) Usare esclusivamente i pacchi batteria

Panasonic progettati per l’uso con questo attrezzo ricaricabile. Non smaltire il pacco batteria in falò, né

esporlo a calore eccessivo. Non avvitare chiodi o simili nel pacco

batteria, non sottoporlo ad urti, non disassemblarlo, né tentare di modicarlo. Impedire che oggetti metallici vengano

a contatto con i terminali del pacco batteria. Non trasportare, né conservare il pacco

batteria nello stesso contenitore di chiodi od oggetti metallici simili. Non caricare il pacco batteria in luoghi

con alte temperature, come vicino al fuoco o alla luce diretta del sole. In caso contrario, la batteria potrebbe surriscaldarsi, incendiarsi, o esplodere. Usare esclusivamente l’apposito

caricabatteria per caricare il pacco batteria. In caso contrario, la batteria potrebbe presentare fughe, surriscaldarsi, o esplodere. Dopo aver rimosso il pacco batteria

dall’attrezzo o dal caricabatteria, rimontare sempre il coperchio del pacco batteria. In caso contrario, i contatti della batteria potrebbero andare in cortocircuito, con conseguente rischio d’incendio.

Inserire la parte sporgente nella tacca e attaccare l’ugello.

Ruotare in senso orario.

2. Come collegare il pacco batteria: (Fig.2)

Allineare le marcature evidenziate e installare il pacco batteria. Far scorrere il pacco batteria nché

non si blocca in posizione.

3. Per rimuovere il pacco batteria:

Premere il pulsante e far scorrere il pacco batteria in avanti.

proporzionalmente alla pressione del grilletto.

2. Il freno si attiva quando il grilletto

viene rilasciato e il motore si ferma immediatamente. PRECAUZIONE: Quando si preme la levetta per

av v ia re il pr od ot t o, po ss ono trascorrere alcuni istanti prima che la rotazione inizi. Ciò, tuttavia, non è un malfunzionamento. EY37A1_Book.indb 23 2013-7-24 11:03:49- 24 -

• L’intervallo di tempo è dovuto al fatto che il circuito del prodotto si avvia quando la leva viene tirata per la prima volta dopo che è stato inserito un pacco batteria nuovo o dopo che il prodotto non è stato utilizzato per almeno 1 minuto. Dalla seconda volta in poi, la rotazione si avvierà senza intervalli. Per ricaricare il pacco batteria e per

imparare come maneggiarlo, leggere il manuale di istruzioni.

un panno morbido ed asciutto. NON usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia. Qualora l’interno del prodotto o del

pacco batteria si bagni, togliere immediatamente l’acqua e fare asciugare il prima possibile. Rimuovere accuratamente la polvere

e le limature di ferro accumulatesi nel prodotto. In caso di problemi durante l'uso dello strumento, contattare il più vicino centro di assistenza autorizzato. Per effettuare qualsiasi regolazione,

sostituire accessori o ritirare il sofatore, rimuovere il pacco batteria dal sofatore.

Pacco batteria Leggere i dati tecnici.

Caricabatteria Per informazioni, rivolgersi a un

rivenditore autorizzato. NOTA: Il pacco batteria e il caricabatteria non sono inclusi in questo kit. [Pacco batteria] Per un uso corretto del pacco batteria Per una conservazione ottimale della

batteria, riporre il pacco batteria agli ioni di litio dopo l’uso senza ricaricarlo. Quando il pacco batteria viene

caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quail polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria

può essere inuenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento. Quando il pacco batteria non viene

usato, tenerlo lontano da altri oggetti metallici come: clip, monetine, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero creare un collegamento da un terminale all’altro. Cortocircuitare i terminali del pacco

batteria potrebbe causare scintille, ustioni oppure un incendio. Quando si usa il pacco batteria,

assicurarsi che il luogo di lavoro sia ben ventilato. Durata del pacco batteria Le batterie ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo. Riciclo batteria NOTA: Per ragioni relative alla protezione dell’ambiente e al riciclaggio dei materiali, assicurarsi che lo smaltimento Del prodotto avvenga in un luogo ufcialmente preposto a tale ne. EY37A1_Book.indb 24 2013-7-24 11:03:49- 25 - Precauzioni d’uso Terminali Coperchio pacco rossa Assicurarsi di usare il coperchio del pacco batteria Quando il pacco batteria non viene

usato, conservare la batteria in modo che sostanze estranee, quali polvere, acqua, ecc non contaminino i terminali. Assicurarsi di applicare il coperchio al pacco batteria per proteggere i terminali della batteria. Quando il pacco batteria viene

caricato, assicurarsi che i terminali sul caricabatteria siano privi di sostanze estranee, quali polvere, acqua, ecc. Pulire i terminali prima di caricare il pacco batteria, qualora vengano trovate sostanze estranee sui terminali. La durata dei terminali del pacco batteria può essere inuenzata da sostanze estranee, quali polvere, acqua, ecc. durante il funzionamento. PRECAUZIONE: Per proteggere il motore o la batteria, tenere presente quanto segue nell’esecuzione del lavoro. Se il la batteria si surriscalda verrà

attivata la funzione di protezione, che comporta l'arresto della batteria. Per un utilizzo sicuro Il pacco batteria è stato ideato per essere

installato tramite una procedura a due fasi per motivi di sicurezza. Prima dell'uso, vericare che il pacco batteria sia inserito correttamente nell’unità principale. Quando il pacco batteria non è ben

collegato, l'apparecchio non fa ruotare l’unità principale come di consueto anche se l'interruttore è bloccato. Collegare il pacco batteria nell'alloggiamento dell'utensile no alla scomparsa dell'etichetta rossa o gialla. [Caricabatterie] Ricarica PRECAUZIONE: Il caricabatteria è progettato per il

funzionamento esclusivamente con un’alimentazione elettrica domestica standard come riportato sulla targhetta. Caricare soltanto alla tensione indicata sulla targhetta dell’unità.es. 230v / 50Hz. Non tentare di utilizzare su qualsiasi altra

tensione o valore di frequenza! Non usate l’energia fornita da un

generatore a motore. Qualora la temperatura del pacco batteria

scendesse all’incirca al di sotto dei −10°C (14°F), la ricarica s’interrompe automaticamente per impedire la degradazione della batteria. La temperatura ambientale si deve

aggirare tra 0°C (32°F) e 40°C (104°F). Se il pacco batteria è usato quando la temperature è al di sotto di 0°C (32°F), lo strumento smetterà di funzionare correttamente. Per caricare un pacco batteria freddo (al

di sotto di 0°C (32°F)) in un luogo caldo, lasciare il pacco batteria nel locale per oltre un’ora per permettere allo stesso di raggiungere la temperature ambiente. Lasciate raffreddare il caricatore quando

caricate più di due pacchi batterie consecutivamente. Non inlate le dita nel foro di contatto per

tenere in mano il caricabatterie o altro scopo. PRECAUZIONE: Onde evitare il rischio d’incendio o il danneggiamento del caricabatteria: Non coprite le prese d’aria di

caricabatteria e pacco batteria. Scollegare il caricabatteria se non in uso.

NOTA: Al momento dell’acquisto, il pacco batteria non è carico. Assicurarsi di caricare la batteria prima dell’uso. EY37A1_Book.indb 25 2013-7-24 11:03:50- 26 - Modalità di caricamento

1. Collegare il caricatore alla presa di

corrente. NOTA: L’inserimento della spina nella presa di corrente c.a. potrebbe provocare delle scintille, ma questo non è un problema in termini di sicurezza.

2. Collegare saldamente il pacco batteria

3. Durante la ricarica, la spia di carica si

accende. Quando la ricarica e stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica. La ricarica non avviene se il pacco

batteria e caldo (per esempio, subito dopo l’uso per un lavoro pesante). La spia di standby arancione lampeggia mentre la batteria si sta raffreddando. La ricarica comincia poi automaticamente.

4. La spia di carica (verde) lampeggia

lentamente quando la batteria e carica per l’80% circa.

batteria raggiunga gli 0°C o meno, il tempo di ricarica e maggiore rispetto al tempo di ricarica normale. Anche a batteria completamente carica, l’utensile dispone di circa il 50% dell’energia di cui dispone una batteria carica alla temperatura di esercizio normale.

7. Se la spia di carica (verde) non si

spegne, rivolgersi a un rivenditore autorizzato.

8. Se un pacco batteria completamente

ricaricato viene collegato di nuovo nel caricabatteria, la spia di carica si illumina. Dopo alcuni minuti, la spia di carica verde si spegnerà. SEGNALI SPIE Il caricamento è completato. (Carica completa) Batteria carica all’80% circa. In fase di caricamento. (Verde) Spenta Accesa Lampeggia (Arancione) Il caricatore è stato collegato alla presa murale. E’ pronto per il caricamento. Spia stato ricarica Sinistra: verde Destra: arancione Pacco batteria freddo. La ricarica del pacco batteria avviene lentamente per ridurre il peso sulla batteria. Il pacco batteria è caldo. Il caricamento avrà inizio appena la temperatura del pacco batteria sarà scesa. Qualora la temperatura del pacco batteria raggiunga i -10°C o meno, anche la spia di ricarica arancione inizia a lampeggiare. La ricarica inizia quando la temperatura del pacco batteria aumenta. Non è possibile effettuare il caricamento. Il pacco batteria è impolverato o guasto. EY37A1_Book.indb 26 2013-7-24 11:03:50- 27 - Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei riuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero vericarsi in seguito ad un trattamento inappropriato dei riuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. Per utenti commerciali nell’Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. [Informazioni sullo smaltimento riuti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. EY37A1_Book.indb 27 2013-7-24 11:03:50- 28 -

/min. Velocità eolica 60 m/s 70 m/s Dimensioni 369 mm × 213 mm × 148 mm (14 9/16" × 8 3/8" × 5 13/16") Peso 1,2 kg (solo unità principale) Pacchi batteria Pacco batteria Li-ion EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 Tensione della batteria DC 14,4 V DC 18 V Vibrazione rumorosa Consultare il foglio accluso NOTA: Questa tabella può includere dei modelli non disponibili nella propria area. Fare riferimento al catalogo generale più recente. NOTA: Per il nome e l'indirizzo del rivenditore, consultare la scheda di garanzia acclusa. EY37A1_Book.indb 28 2013-7-24 11:03:50- 29 -
