BRUKSANVISNING PA1200BH Pattfield

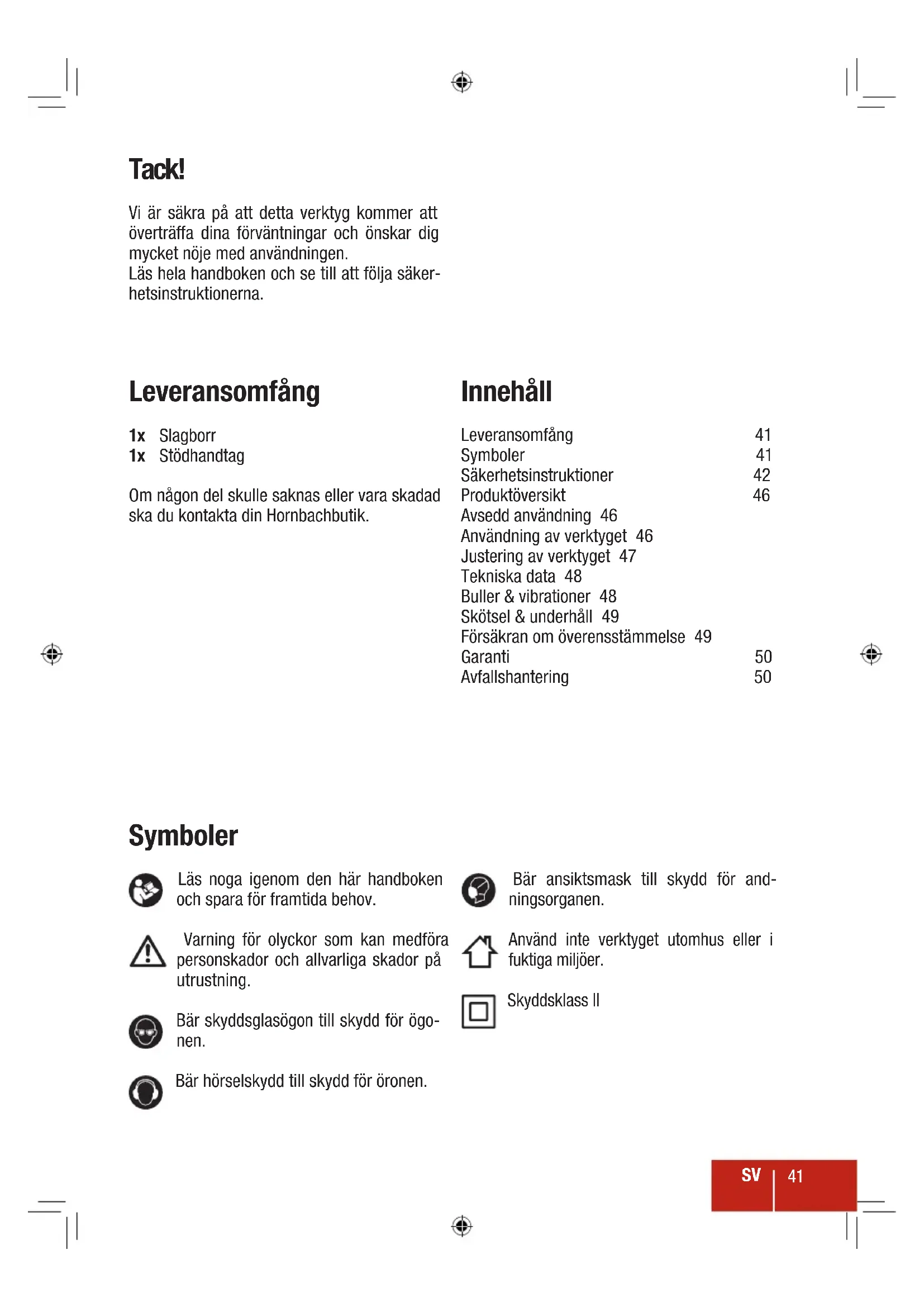

Vi är säkra på att detta verktyg kommer att överträffa dina förväntningar och önskar dig mycket nöje med användningen.

Läs hela handboken och se till att följa säkerhetsinstruktionerna.

Leveransomfång

1x Slagborr

1x Stödhandtag

Om någon del skulle saknas eller vara skadad ska du kontakta din Hornbachbutik.

Innehåll

Leveransomfång 41

Symboler 41

Säkerhetsinstruktioner 42

Produktöversikt 46

Avsedd användning 46

Användning av verktyget 46

Justering av verktyget 47

Tekniska data 48

Buller & vibrationer 48

Skötsel & underhåll 49

Försäkran om överensstämmelse 49

Garanti 50

Avfallshantering 50

Symboler

Läs noga igenom den här handboken och spara för framtida behov.

Varning för olyckor som kan medföra personskador och allvarliga skador på utrustning.

Bär skyddsglasögon till skydd för ögo- nen.

Bär hörselskydd till skydd för öronen.

Bär ansiktsmask till skydd för andningsorganen.

Använd inte verktyget utomhus eller i fuktiga miljöer.

Skyddsklass II

WARNING Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1 ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2 ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp

elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3 PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4 KORREKT ANVÄNDNING OCH HANTERING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga situationer uppstå.

5 SERVICE

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

MASKINSPECIFIKA SÄKERHETSVARNING-AR FÖR SLAGBORR

a) Se till att bära hörselskydd. Exponering för buller kan leda till nedsatt hörsel.
b) Använd stödhandtaget som eventuellt levereras med verktyget. Förlorar man kontrollen över verktyget kan detta leda till personskador.
c) Håll alltid i elverktyg i de delar som är isolerade. Under arbetet kan det hända att skarpa komponenter kommer i kontakt med dolda ledningar eller verktygets strömkabel. Om skarpa komponenter kommer i kontakt med strömförande kabel eller ledning kan oisolerade metalldelar på verktyget också bli strömförande och utsätta användaren för elektriska stötar.
d) Använd metalldetektor för att identifiera dolda gas- och vattenledningar på arbetsplatsen eller kontakta leverantör för upplysningar innan arbetet inleds. Slag eller skär på gasledningar leder till explosion. Vatten som tränger in i det elektriska verktyget kan orsaka dödliga elstötar.
e) Se till att strömkabeln inte kommer i vägen för roterande bits. Linda inte kabeln runt armen eller handlede. Om kabeln fastnar i roterande delar av verktyget kan detta leda till allvarliga skador
f) Placera dig på ett sådant sätt så att du aldrig befinner dig mellan verktyget eller dess handtag och vägg eller bärelement. Om bitset skulle fastna under arbetet kan återslag hos verktyget krossa händer eller ben.
g) Slå aldrig på bits med hammare eller klubba för att lossa det om det fastnat. Metallfragment kan lossna från bitset och träffa dig eller någon annan som vistas i närheten
h) Sätt aldrig ned verktyget förrän bits eller annat tillbehör slutat rotera. Använd aldrig oskarpa eller skadade bits och tillbehör. Oskarpa och skadade bits fastnar lättare i arbetsstyckena.
i) Undvik kontakt med huden vid avtagning av bits från verktyget och bär i övrigt alltid skyddshandskar vid hantering av bits eller andra tillbehör. Tillbehören

kan bli mycket varma efter en tids användning.

j) Låt inte verktygen vara igång när du bör det vid din sida. Roterande borrbits kan fastna i dina kläder och orsaka personskador.

SV 45

Produktöversikt

1 Övre väljare för slagborrning/slagfunktion
2 Låskrage
3 Chuck
4 Stödhandtag
5 On/off-knapp
6 Bakre väljare för slagborrning/borrning
7 Nätsladd

Användning av verktyget

1. Starta verktyget genom att trycka ned on/off-knappen 5. och hålla den nedtryckt.
2. Se till att arbetsstycket inte kan glida undan. Håll verktyget i ett stadigt grepp under arbetet.
3. Stäng av verktyget genom att släppa upp on/off-knappen 5.

Avsedd användning

Verktyget är avsett för slaggborrning i betong, tegel och sten. Man kan även ställa in det för enbart rotationsborrning i metall och trä, liksom enbart slagfunktion för huggning i tegel, betong och murbruk. Verktyget är inte avsett för professionell användning.

All annan användning eller modifiering av verktyget är icke avsedd användning och kan orsaka avsevärda skador.

SÄTTA PÅ HANDTAGET

1 Öppna öglan på stödhandtaget 4 och trä på det på slagborren.

2 Ställ in önskad vinkel och dra åt stödhandtaget 4 ordentligt.

SÄTTA I MEJSEL ELLER BORR

1 För låskragen 2. bakåt

Var försiktig! Se till att verktyget är avstängt och inte anslutet till elnätet till att bära skyddshandskar.

3 Se till att mejseln eller borret sitter ordentligt.

2 Sätt i en mejsel av typ SDS-plus eller borr i chucken 3.

4 Frigör läskragen 2 och kontrollera att mejsel eller borr sitter ordentligt. För att ta bort mejsel eller borr drar man läskragen 2 bakåt och drar ut mejseln/borren.

SLAGFUNKTION

1 Ställ in den övre väljaren för slagborrning/slagfunktion 1 på slagfunktion T

Var försiktig! Ändra bara arbetsläge när verktyget är helt avstängt.

2 Ställ in den bakre väljaren för slagborrning/borrning 6 på slagborrning Tä.

SLAGBORRNING

1 Stäställ dendeaköreväljärjene förförslagbørrning/slagfunktion 1 på slagborrning T.

Var försiktig! Ändra bara arbetsläge när verktyget är helt avstängt.

1 Stäställ dendeakövrelyärjareförföslagborrning/slagfunktion 1 på slagborrning T2.

Var försiktig! Ändra bara arbetsläge när verktyget är helt avstängt.

2 ning/borrning 6 på borrning

Tekniska data

Märkspänning 230 V / \~50 Hz

Märkeffekt 1200 W

Varvtal obelastad (n₀) 800/min

Slagfrekvens 4000/min

Slagenergi 3,6J

Max. borrdiameter betong 26 mm

stål 13 mm

trä 40 mm

Skyddsklass / II

回

Ljudtrycksnivå ( L_pA ) 96,4 dB(A) / Osäkerhet K = 3 dB(A)

Ljudeffektsnivå ( L_WA ) 107,4 dB(A) / Osäkerhet K = 3 dB(A)

Värdena i denna handbok har uppmätts i enlighet med den standardiserade mätprocedur som anges i SS-EN 60745 för jämförelse mellan olika verktyg.

De kan användas för en preliminär bedömning av exponering. Deklarerade vibrationsdata avser verktygets huvudfunktioner, och andra användningar av verktyget liksom bristande återhåll kan leda till orsaka vibrationer med andra värden. Sådana förhållanden kan leda till att vibrationsnivån för ett helt arbetspass blir betydligt högre.

Varje uppskattning av vibrationsnivå ska också ta hänsyn till mellanliggande perioder när verktyget är avstängt eller är igång men inte i användning. Resultatet kan bli en mycket lägre vibrationsnivå för arbetspasset som helhet. Ytterligare säkerhetsåtgärder kan vidtas för att skydda användaren från vibrationseffekter som att regelbundet underhålla verktyget och dess tillbehör, att hålla händerna varma under arbetet och att organisera arbetet på ett bra sätt.

Skötsel & underhåll

Var försiktig! Se till att verktyget är avstängt och inte anslutet till elnätet.

• Se till att hålla verktyget rent, torrt och fritt från olja och fett.
• Bär alltid skyddsglasögon vid rengöring av verktyget.
• För att slagborren ska fungera säkert och korrekt måste verktyget och ventilationsspringorna vara helt rena.
• Kontrollera regelbundet om det finns damm eller främmande föremål i gallret nära motorn och vid on/off-knappen.
• Om verktyget behöver tokas av använder man en mjuk, fuktad trasa. Ett milt rengöringsmedel kan tillsättas men alkohol, bensin eller annat rengöringsmedel får absolut inte användas.
• Använd aldrig frätande ämnen för rengöring av plastkomponenter.
• Smörj alla rörliga delar med jämna mellanrum.
• Kontrollera även alla fästpunkter med jämna mellanrum. De kan lossa pga vibrationerna vid arbete med verktyget.

Var försiktig! Om strömkabeln ska-dats ska man för att undvika risker, läta tillverkaren, tillverkarens servicerepresentant eller annan person med motsvarande kvalifikationer byta den.

Försäkran om överensstämmelse

€ Vi intygar att produkten som beskrivs under Tekniska data:

uppfyller bestämmelserna i följande direktiv

Maskindirektivet 2006/42/EG

EMC-direktivet 2004/108/EG

och i enlighet med följande tillämpliga standarder

SS-EN 60745-1:2009+A11:2010

SS-EN 60745-2-6:2010

SS-EN 55014-1/A1:2009

SS-EN 55014-2/A2:2008

SS-EN 61000-3-2/A2:2009

SS-EN 61000-3-3:2008

A. Indiana Jaulé

Andreas Back

Kvalitetschef

I händelse av fel som antyder materialfel eller tillverkningsfel ska man kontakta sin Hornbachbutik.

1. Dessa villkor gäller över för tilläggsgarantier och är kostnadsfria. Garantivillkor som stadgas i lag påverkas inte.
2. Garantivillkoren gäller endast materialfel och tillverkningsfel och innebär åtgärdande av dessa fel eller erhållande av ny produkt. Eftersom våra produkter inte är avsedda för yrkesmässig användning gäller inte garantin om produkten används på ett sådant sätt. Inte heller omfattar garantin transportskador, skador som uppstår till följd av underlåtenhet att följa anvisningarna för montering och användning i denna handbok (t.ex. anslutning till elnät med felaktig spänning eller strömstyrka), felaktig montering och missbruk eller felaktigt bruk av verktyget (som användning med ej godkända verktyg eller tillbehör), underlåtenhet att följa anvisningar för underhåll och säkerhet, bemängning med främmande föremål (som sand, stel och damm), felaktigt applicerad kraft och felaktig hantering (som t.ex. gör att verktyget faller) och skadas, och inte heller normal förslitning på (t.ex. batterier, blad och liknande). Garantin upphör också att gälla om ingrepp gjorts i verktyget.
3. Garantiperioden är tre år räknat från dagen för inköpet av produkten. Garantianspråk måste resas inom två veckor från upp-täckten av en defekt. Krav som inkommer senare än så beaktas inte. Garantiperioden utökas inte vare sig efter reparation eller byte, och ny garantiperiod inleds inte för produkten eller reservdelar till produkten.
4. För att ställa garantianspråk ska man kontakta sin Horbachbutik och kunna uppvisa faktura eller annat bevis på köp med datumangivelse. Spara därför alltid kvitton på inköp. Beskriv skälet till garantianspråket så ingående som möjligt. Om den defekta

komponenten omfattas av vår garanti, kommer vi omgående att reparera den eller ge dig en ny produkt i utbyte.

Avfallshantering

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa verktyg måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte slängas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön.

Låt inte barn leka med plastpåsar eller annat förpackningsmaterial eftersom kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.
