MANUALE UTENTE PA1200BH Pattfield

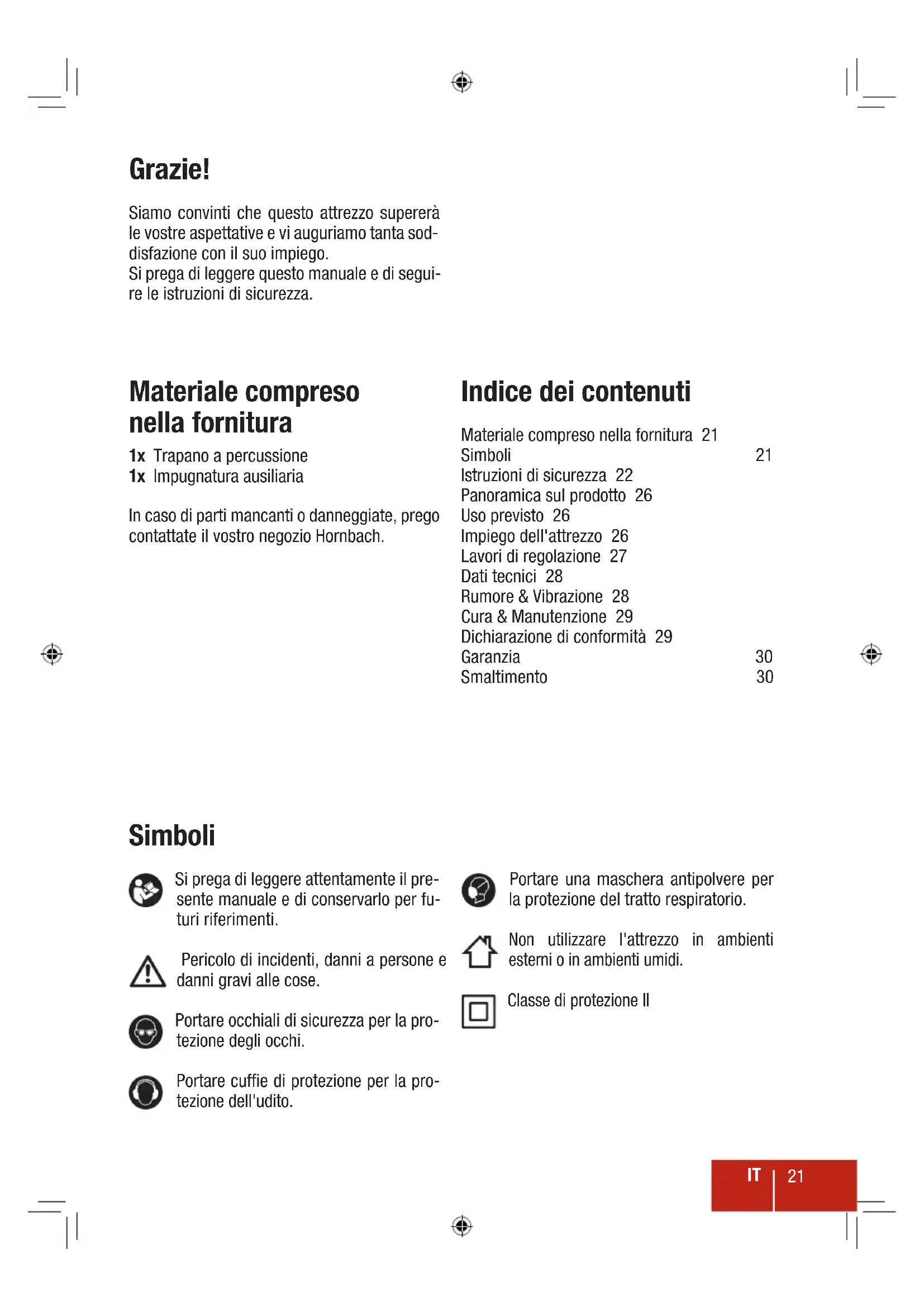

Siamo convinti che questo attrezzo supererà le vostre aspettative e vi auguriamo tanta soddisfazione con il suo impiego.

Si prega di leggere questo manuale e di seguire le istruzioni di sicurezza.

Materiale compreso nella fornitura

1x Trapano a percussione

1x Impugnatura ausiliaria

In caso di parti mancanti o danneggiate, prego contattate il vostro negozio Hornbach.

Indice dei contenuti

Materiale compreso nella fornitura 21

Simboli 21

Istruzioni di sicurezza 22

Panoramica sul prodotto 26

Uso previsto 26

Impiego dell'attrezzo 26

Lavori di regolazione 27

Dati tecnici 28

Rumore & Vibrazione 28

Cura & Manutenzione 29

Dichiarazione di conformità 29

Garanzia 30

Smaltimento 30

Simboli

Si prega di leggere attentamente il presente manuale e di conservarlo per futuri riferimenti.

Pericolo di incidenti, danni a persone e danni gravi alle cose.

Portare occhiali di sicurezza per la protezione degli occhi.

Portare cuffie di protezione per la protezione dell'udito.

Portare una maschera antipolvere per la protezione del tratto respiratorio.

Non utilizzare l'attrezzo in ambienti esterni o in ambienti umidi.

Classe di protezione II

Istruzioni di sicurezza

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le av- vertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1 SICUREZZA DELLA POSTAZIONE DI LA- VORO

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2 SICUREZZA ELETTRICA

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3 SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivoli-no, elmetto di protezione oppure protezione

acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.

c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.

e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indos- sare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4 TRATTAMENTO ACCURATO ED USO CORRETTO DEGLI ELETTROUTENSILI

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elet-troutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.

c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5 ASSISTENZA

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

AVVERTENZE DI SICUREZZA SPECIFICHE PER TRAPANI PERCUSSORI

a) Utilizzare protettori per l'udito. L'esposizione al rumore può causare la perdita dell'udito.
b) Utilizzare le impugnature ausiliarie, se fornite con l'attrezzo. La perdita del controllo può causare lesioni fisiche.
c) Tenere l'utensile per le superfici isolate, durante l'esecuzione di operazioni in cui l'accessorio di taglio può toccare fili nascosti o il cavo di alimentazione. Un accessorio di taglio che tocca un filo "sotto corrente" potrebbe mettere "sotto corrente" le parti metalliche esposte dell'attrezzo, provocando una scossa elettrica all'utente.
d) Utilizzare un rivelatore di metalli per determinare se ci sono tubi del gas o dell'acqua nascosti nella zona di lavoro oppure rivolgersi all'azienda di approvvigionamento locale società prima di iniziare il lavoro. Un contatto con o la penetrazione del tubo del gas provocherà un'esplosione. La penetrazione di acqua in un apparecchio elettrico può comportare la morte a causa di scosse elettriche.
e) Posizionare il cavo lontano dalla punta rotante. Non avvolgere il cavo intorno al braccio o al polso. Nel caso il cavo si impigli nella punta rotante, potreste intrappolarvi e soffrire delle gravi lesioni personali.
f) Posizionarsi in modo da evitare di essere catturati tra l'attrezzo o l'impugnatura laterale e pareti o pali. Nel caso la punta sia vincolata o inceppata nel pezzo da lavorare, la coppia di reazione dell'attrezzo potrebbe frantumare la mano o la gamba.
g) Non colpire la punta con un martello a mano oppure una mazza da fabbro quando si tenta di rimuovere una punta inceppata. Frammenti di metallo della punta potrebbero staccarsi e colpire voi o le persone vicine.
h) Mai appoggiare l'attrezzo prima che la punta o l'accessorio siano completamente fermi. Non utilizzare punte o accessori spuntati o danneggiati. Le punte spuntate o danneggiate mostrano un'elevata tendenza di arrestarsi nel pezzo da lavorare.

i) Quando si rimuove la punta dall'attrezzo evitare il contatto con la pelle e indossare guanti protettivi per afferrare la punta o l'accessorio. Gli accessori potrebbero essere scottanti dopo un uso prolungato.
j) Non far funzionare l'attrezzo mentre lo si porta al fianco. La punta del trapano rotante potrebbe impigliare gli indumenti e provocare delle lesioni.

Panoramica sul prodotto

1 Interruttore superiore trapano a percussione / martello
2 Manicotto di bloccaggio
3 Mandrino
4 Impugnatura ausiliaria
5 Pulsante On / Off
6 Interruttore posteriore trapano a percussione / trapano
7 Cavo di alimentazione

Impiego dell'attrezzo

1. Per accendere l'attrezzo, tenere premuto il tasto on / off 5.
2. Assicurarsi che il pezzo da lavorare non possa scivolare. Iniziare a lavorare, tenendo l'attrezzo con entrambe le mani.
3. Per spegnere l'attrezzo, rilasciare il tasto on / off 5.

Uso previsto

L'attrezzo è progettato per la foratura a martello in calcestruzzo, mattoni e pietra. Esso può essere utilizzato senza percussione per forare in metallo e legno, così come in modalità a sola percussione per scalpellare mattoni, calcestruzzo e prodotti di muratura. L'attrezzo non è destinato all'uso commerciale.

Qualsiasi altro uso o modifica all'attrezzo è considerato come uso improprio e potrebbe causare pericoli considerevoli.

APPLICARE L'IMPUGNATURA

1 Rilasciare il cappio dell'impugnatura ausiliaria 4 e spingerla sul trapano percussore.

2 Impostare l'angolo desiderato e fissare in modo sicuro l'impugnatura ausiliaria 4.

1 Ins DA TRAPANOLO o la punta da trapa- Spingere indietro il manicotto di bloc- caggio 2.

Attenzione! Assicurarsi che l'attrezzo sia spento e scollegato, in-re guanti protettivi.

3

Assicurarsi che lo scalpello o la punta sia completamente inserita.

2

no SDS-plus nel mandrino 3.

4

Rilasciare il manicotto di bloccaggio e 2 controllare il fissaggio sicuro dello scalpello o della punta. Per rimuovere lo scalpello o la punta, spingere indietro il manicotto di bloccaggio 2 ed estrarre lo scalpello o la punta.

MODALITÀ MARTELLO

1 Portare l'interruttore superiore trapano a percussione / martello 1 in posizione martello T.

Attenzione! Impostare le modalità di funzionamento solo con l'attrezzo

2

Portare l'interruttore posteriore trapano a percussione / trapano 6 in posizione trapano a percussione T.

MODALITÀ TRAPANO A PERCUSSIONE

1 Portare in l'entertutto posteriore trappano a percussione / martello 1 in posizione trapano a percussione T.

Attenzione! Impostare le modalità di funzionamento solo con l'attrezzo.

2

no a percussione / trapano 6 in posizione trapano a percussione T.

MODALITÀ TRAPANO

1 Portare l'entertutto postepioer trappano a percussione / martello 1 in posizione trapano a percussione T.

Attenzione! Impostare le modalità di funzionamento solo con l'attrezzo.

2

no a percussione / trapano 6 alla posizione trapano.

Dati tecnici

Voltaggio nominale 230 V / \~50 Hz

Potenza nominale 1200 W

Velocità senza carico (n₀) 800/min

Frequenza d'impatto 4000/min

Classe di protezione / II

Livello di pressione sonora (L _pA ) 96,4 dB(A) / Incertezza K = 3 dB(A)

Livello di potenza sonora (LWA) 107,4 dB(A) / Incertezza K = 3 dB(A)

Emissione di vibrazioni max. Foratura a percussione in calcestruzzo:

a_h,HD = 19,327 ~m/s^2 / Incertezza K = 1,5 ~m/s^2

Scalpellatura:

a_h,CHeq = 17,879 ~m/s^2 / Incertezza K = 1,5 ~m/s^2

Rumore & Vibrazione

I valori riportati in queste istruzioni sono stati misurati in conformemente a una procedura di misurazione esplicata nella norma EN 60745 e può essere utilizzata per confrontare gli attrezzi.

Questa procedura può essere utilizzata per una valutazione preliminare di esposizione. I dati di vibrazione dichiarati rappresentano le principali applicazioni dell'attrezzo, ma diversi usi dello strumento oppure una scarsa manutenzione possono causare dati di vibrazione differenti. Ciò può aumentare notevolmente il livello di vibrazione per l'intero periodo di lavoro.

Una stima del livello di vibrazione deve anche tener conto dei periodi intermedi, quando lo strumento è spento o è in esecuzione, ma in realtà non è in uso. Ciò può comportare un carico di vibrazione molto più basso per l'intero periodo di lavoro.

È possibile adottare una misura di sicurezza supplementare per proteggere l'utente dagli effetti della vibrazione: Mantenere l'attrezzo ed i suoi accessori, tenere le mani calde e organizzare dei modelli di lavoro.

Cura & Manutenzione

Attenzione! Assicurarsi che l'at- trezzo sia spento e scollegato.

• Tenere sempre l'attrezzo pulito, asciutto e privo di olio o grasso.
• Portare occhiali di sicurezza per proteggere gli occhi durante la pulizia.
• Per garantire un funzionamento corretto e sicuro, tenere sempre pulite le fessure di ventilazione dell'attrezzo.
• Controllare regolarmente per vedere se vi è una penetrazione di polvere o corpi estranei attraverso le griglie vicino al motore e in- torno all'interruttore on / off. Utilizzare una spazzola morbida per rimuovere la polvere accumulata.
• Nel caso sie necessario pulire il corpo dell'attrezzo, pulirlo con un panno morbido e umido. A tale scopo è ammesso l'utilizzo di un detergente delicato, ma nessun prodotto contente alcool, benzina o altri detergenti.
• Non usare mai sostanze caustiche per pulire le parti in plastica.
• Lubrificare a intervalli regolari tutte le parti in movimento.
• Controllare periodicamente tutti i fissaggi. Questi potrebbero allentarsi con il tempo a causa delle vibrazioni.

Attenzione! Se il cavo di alimentazione è danneggiato, esso

va sostituito da parte del produttore oppure da un tecnico dell'assistenza cliente o da persona con qualificazioni paragonabili per evitare di correre dei rischi.

Dichiarazione di conformità

CE Si dichiara, che il prodotto descritto nella sezione Dati tecnici:

è conforme alle seguenti direttive:

Direttiva Macchine 2006/42/CE

Direttiva EMC 2004/108/CE

e conformità alle seguenti norme armonizzate:

EN 60745-1:2009+A11:2010

EN 60745-2-6:2010

EN 55014-1/A1:2009

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2008

; A. Indiana Faulk

Andreas Back

Responsabile Assicurazione Qualità

Bornheim, lì 01/03/2013

Garanzia

In caso di malfunzionamenti, che puntano su difetti di materiale o di fabbricazione, si prega di contattare il vostro negozio Hornbach:

1. Queste condizioni sono prestazioni di garanzia addizionali e sono gratuite. Le regole di garanzia conferite per legge rimarranno intatte.
2. La prestazione di garanzia è limitata a difetti materiali o di fabbricazione e alla loro eliminazione oppure alla sostituzione del prodotto. Poiché i nostri prodotti non sono costruiti per l'uso professionale, consideriamo invalido il contratto di garanzia nel caso il prodotto venga usato in tali circostanze. Sono escluse le richieste di garanzia per danni dovuti al trasporto, danni provenienti dalla mancata osservanza delle istruzioni di installazione o per l'uso (quali il collegamento alla tensione sbagliata o all'elettricità sbagliata), l'installazione non professionale, abuso oppure uso non corretto (ad esempio una sollecitazione eccessiva del prodotto o l'utilizzo di attrezzi o accessori non approvati), il mancato rispetto delle norme di sicurezza e di manutenzione, l'infiltrazione di corpi estranei (come sabbia, pietre o polvere), forza sbagliata o eventi indotti dall'uomo (come danni causata da cadute), ed inoltre il normale logoramento accettato (come batterie, lame e così via). La garanzia decade in caso le intrusioni siano già pervenute.
3. Il periodo di garanzia è di tre anni ed inizia dalla data di acquisto del prodotto. Le richieste di garanzia devono essere espresse entro due settimane dopo aver verificato il difetto. Saranno escluse le richieste di garanzia espresse più tardi. La riparazione o la sostituzione non estenderà il periodo di garanzia, né inizierà un nuovo periodo di garanzia per il prodotto o eventuali parti di ricambio.
4. Per far valere i diritti di garanzia rivolgersi al proprio negozio Hornbach e mostrare la

l'originale della fattura o un'altra prova di acquisto datata. Quindi conservare la ricevuta con accuratezza. Spiegare il motivo delle richieste nel miglior modo possibile. Nel caso il difetto sia coperto dalla nostra prestazione di garanzia, otterrete immediatamente un prodotto riparato oppure nuovo.

Smaltimento

Il simbolo del bidone della spazzatura sbarrato richiede la raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche

(RAEE). Tali apparecchiature possono contenere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifiuti urbani. In questo modo, si contribuisce a preservare le risorse e proteggere l'ambiente. Contattare le autorità locali per ottenere ulteriori informazioni.

A causa del pericolo di lesioni o di soffocamento i bambini non devono giocare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispettoso dell'ambiente.
