BRUKSANVISNING PE300K Pattfield

1. handtag
2. sakerhetsventil
3. snabbkoppling, hona
4. draineringsventil
5. vred for tryckreglering
6. matare utgaende tryck
7. matare behaallartryck
8. strömbrytare
9. gummifotter
10. elkabel

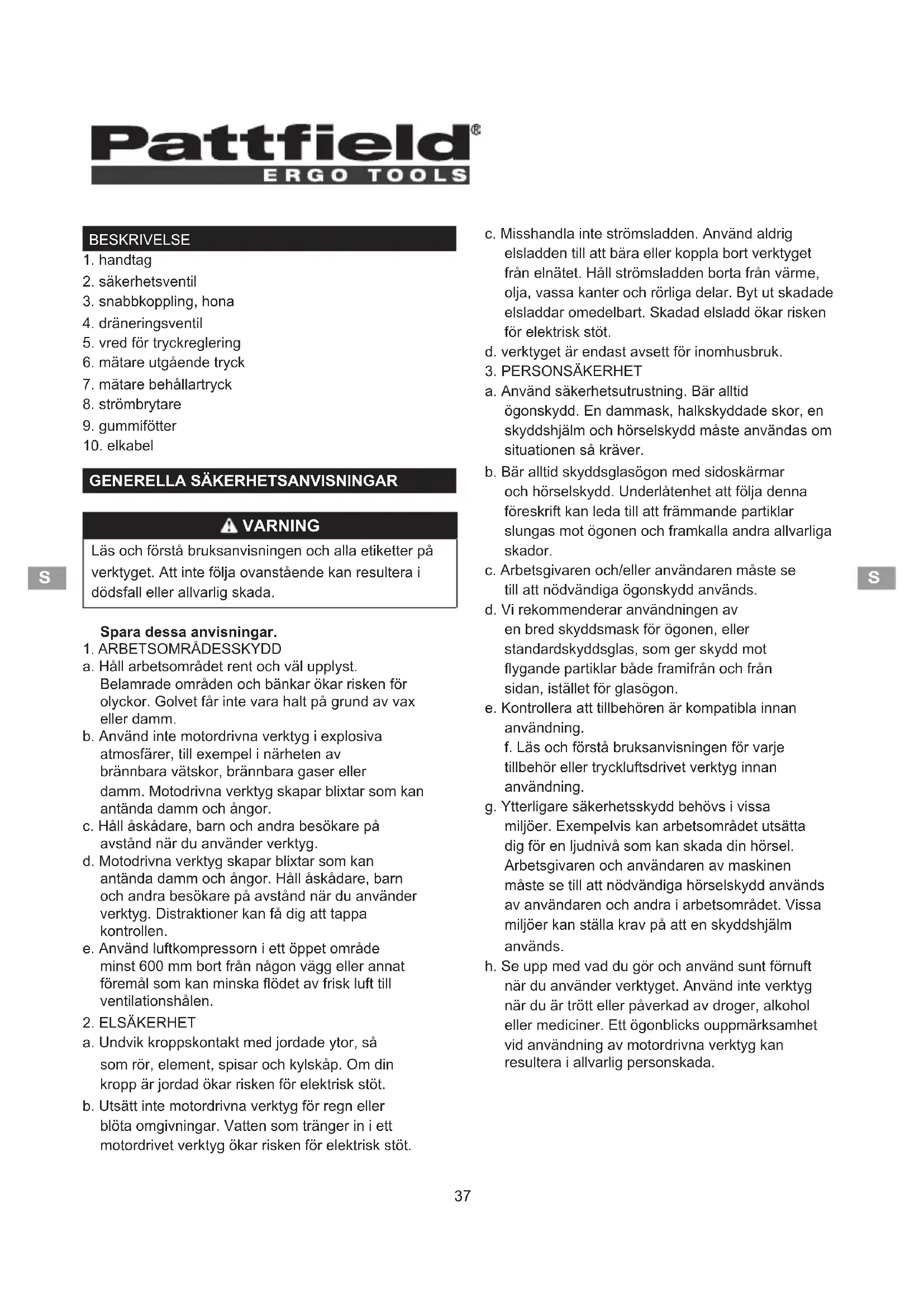

GENERELLA SÄKERHETSANVISINGAR

A VARNING

Läs och Första bruksanvisingen och alla etiketter på verktyget. Att inte fölá ovanstäende kan resultera i dödsfall eller allvarlig skada.

Spara dessa anvisningar.

1. ARBETSOMRADESSKYDD
   a. Hall arbetsomradet rent och väl upplyst. Belamrade omrden och bänkar okar risken for olyckor. Golvet fär inte vara halt på grund av VX ell er damm.
   b. Använd inte motordrivna verktyg i explosiva atmosfärer, till exempli närheten av brännbara vätskor, brännbara gaser aller damm. Motodrivna verktyg skapar bixtar som kan anteanda damm och Ångor.
   c. Hall askadare, barn och andra besokare pa avstand narr du anvander verktyg.
   d. Motodrivna verktyg skapar blixtar som kan antanda damm och angor. Håll askadare, barn och andra besökare pa avstand nar du anvander verktyg. Distractioner kan fä dig att tappa kontrollen.
   e. Använd luftkompressorn i ett öppet omrade minst 600 mm bort frän nàgon vagg erer annat fremål som kan minska flödet av frisk luft till ventilationshalen.
2. ELSÄKERHET
   a. Undvik kroppskontakt med jordade ytor, sā som rör, element, spisar och kylskap. Om din kropp ar jordad ökar risken for elektrisk stöt.
   b. Utsatt inte motordrivna verktyg for regn ellberblota omgivninger.Vatten som tranger in iett motordrivet verktyg okar risken for elektrisk stot.

c. Mishandla inte strömsladden. Använd aldrig elsladden till att bara eller koppla bort verktyget fran elnätet. Hall strömsladden borta是从ärme, olja, vassa kanter och rörliga delar. Byt ut skadade elsladdar omedelbart. Skadad elsladd ökar risken für elektrisk stöt.
d. verktyget ar endast avsett for inomhusbruk.
3. PERSONSÄKERHET
a. Använd sakerhetsutrustning. Bär alltid ögonskydd. En dammask, halkskyddade skor, en skyddshjälm och hörskelskydd maste användas om situationen sa kraver.
b. Bär alltid skyddsglasögon med sidoskarmar och hörskelydd. Underlåtenhet att följa denna foreskrift kan leda till att främande partiklar slungas mot ögonen och framkalla andra allvariga skador.
c. Arbetsgivaren och/eller användaren mäste se till att nödvändiga ögonskydd används.
d. Vi rekommender användingen av en bred skyddsmask for ögonen, aller standardskyddsglas, som ger skydd mot flygande partiklar bade framifrän och frän sidan, istället for glasogon.
e. Kontrolera att tillbehoren ark kompatibla innan anvandning. f. LAs och forsta bruksanvisingen for varje tillbehorllertryckluftsdrivetverktyginnan anvandning.
g. Ytterligare sakerhetsskydd behovs i vissa miljoer. Exempelvis kan arbetsområdet utsatta dig for en ljudniva som kan skada din horsel. Arbetsgivaren och användaren av maskinen maste se till att nödvändiga horselskydd används av användaren och andra i arbetsområdet. Vissa miljoer kan stalla krav på att en skyddshjalm används.
h. Se upp med vad du gör och använd sunt fornuft\ när du använder verktyget. Använd inte verktyg\ när du arrott eller paverkad av droger, alkohol\ eller mediciner. Ett ögonblicks ouppmärksamhet\ vid användning av motordrivna verktyg kan\ resultera i allvarlig personskada.

i. Klä dig korrekt. Bar inte lost atsittande kläder ell smycken. Satt up langt här. Häll här, kläder och handskar borta frän rörliga delar. Lõst atsittande kläder, smycken och langt här kan fastna i rörliga delar.
j. Sträck dig inte. Ha alltid éttr bra fotfäste och en god balans. Ett bra fotfäste och god balans gör det lättare für dig att kontrollera verktyget i oförutsedda situationer.
k. Sta inte pa en stege eller nagot annat instabilit stod. Ett ordentlich fotfaste pa ett stabilt underlag ger dig bättre kontroll over verktyget om nagot oforutsett hander.
4. ANVÄNDNING OCH UNDERHÄLL AV VERKTYG
a. Überstiginte det godkända trycket hos nagoon av delarna i systemet.
b. Skydda mark- och luftforlagda ledninger fran skada och punktering. Hall slang och strömsladd borta fran vassa foremål, kemikaliaspill, olja, losningsmedel och våta goly.
c. Kontrollera sa att inte slangen ar forsvagad eller sliten innan varje anvandning; sakerstall att alla anslutningar sitter ordentligt. Anvand inte om en defekt hittas.
d. Kop en ny slang aller meddela ett auktoriserat servicecenter for en undersökning aller reparation.
e. Slapp ut allt tryck i systemet langsamt. Damm och skrapi k an va skadligt. f. Forvara avstangda verktyg utom rackhall for barn och andra ovana personer. Verktyg ar farliga i oyana hander.
g. Underhall verktyget forsiktigt. Folj underhallsanvisingarna. Korrekt unterhällna verktyg ar lattare att kontrollera.
h. Kontrollera att det inte foreligger nàgon obalans aller oförmåga for rörliga delar att röra sig, att inga delar ar trasiga och att ingenting annat som páverkar användningen av det motordrivna verktyget foreligger. Om maskinen ar skadad mäste den repareras innan den kan anyndas.
i. Många olyckor uppstår på grund av daliigt underhällna verktyg.
j. Rikta aldrig nagot verktyg mot dig själv aller andra.
k. Håll luftkompressorns utsida torr, ren och fri fran olja och fett. Använd alltid en ren trasa vid rengöring. Använd aldrig bromsvätskor, bensin, petroleumbaseradeprodukterEller nagra starka Lossningsmedel for att rengöra encheten. Om du foljer den har anvisingen minskar du risken att slita ut plastholjet.

5. SERVICE

a. Verktygsservice ska endast utforas av kvalificerad reparationspersonal. Service aller undhall som utfors av okvalificerade personen kan resultedera i skador.
b. Koppla bort elforsorjningen, oppna utslappsventilen for att tryckutjamna tanken och lata vatten tomas, och lat luftkompressorn svalna sa mycket att du kan ta i den innan du utfor service. Vrid tryckregulatorvredet helt motsols after att du har stangt av kompressorn.
c. Använd endast identiska originaldeler nár du servar maskinen. Folj anvisningarna i Underhällssektionen i den har bruksanvisningen. Om du använder iced-godkanda reservdeler, ell er inte foljer anvisingarna i Underhällsdelen av bruksanvisningen, riskerar du att fä skador.

SPECIFIKA SAKERHETSREGLER

1. Bekanta dig med din luftkompressors Funktioner. Las bruksanvisingen nogrant. Lar dig användningsområdena och begränsningarna hosprodukten och de specifica risker som hör till. Du minskar därmed riskerna for elstöt, brand allervarliga skador.
2. Dranera bort all fukt i tanken after varje dags anvandning. Om maskinen inte sca anvandas under en langre period ar det lampligt att lamna draineringsventilen oppen tills maskinen sca anvandasigen.Detta gor sa att att fukt helt kan tomas ur tanken och det forhindrar rostning pa insidan av tanken.
3. Brand-ellerexplosionsrisk.Sprayaintebrnnbaravatskor iettinstangtomrade.Sprayomradetmastevaravalventilerat.Rokinte samtidigt som du sprayar,ochsprayainteinarheten avgnistorllerlagor.Hailluftkompressorer sa langtborta fransprayomradet sommojlgnt;minst4,6mfransprayomradetochallaexplosiva gaser.
4. Risk att spricka. Justera inte regulatorn sa att lufttrycket blir högre an det maxima tryck som verktyget och/eller foremalet du blaser upp klarar av. Anyand aldrig tryck högre an 6.8 bar.
5. Använd en lufttrycksmätare for att d' och d'mata lufttrycket i det foremal som du blaser upp.
6. Maskinen skara varansluten till en jordfelsbrytare (sakring ellstrombtryare). Skyddsanordningen ska stallas in pa 20 A i strom och anvandaren ske utfors de nodvändiga testen enligt klausul 18.2.2 i EN 60204- 1:2006 for att kontrollera att skyddsanordningen ar lamolig att anynda.

7. För att minska risiken for elektrisk stöt skamaskinen inte utsattas for regn (vatten) elldamm: forvara den inomhus.

8. Kontrollera tanken arligen sa att inte rost, sma hal ell er andra felaktigheter som kan gora maskinen osaker forekomer. Svetsa ell borra aldrig hal it tanken.

9. Kontrollera att slangen ar fri fran hinder. Slangar som sitter fast aller intrasslade kan skadas och kangora sa att du tappar balansen.
10. Använd luftkompressorn endast sā som den ar tänkt att användas. Gör inga forändringar pa maskinens ursprungliga design eller Funktion.
11. Tänk på att felanvändning eller felaktig hantering av det här verktyget kan orsaka skador på dig själv och andra.
12. Kliv eller sta aldrig pa arbetssatet. Du minskar darmed riskerna for allvarliga skador.
13. Lämna aldrig verktyget övervakat med slangen monterad.
14. Använd inte det har verktyget om det inte har en läsbar varningsetikett.
15. Fortsatt inte att anvanda ett verktyg erler en slang som lacker Luft erler inte fungerar ordentlijt.
16. Koppla alltid bort luft- och elttiforseln innan du utfor nagra justeringar, underhaller ett verktyg och nar det inte sca anvandas.
17. Försök inte att dra eller bara luftkompressorn i slangen.
18. Ditt verktyg kan krava mer luft an vad den har luftkompressorn kan leverera.
19. Folj alltid alla sakerhetsanvisiningar som tillverkaren av ditt tryckluftsverktyg rekommenderar samt alla sakerhetsanvisiningar som hör till luftkompressorn. Du minskar)darmed riskerna for allvarliga skador.
20. Rikta aldrig en tryckluftsstrale mot manniskor eller djur. Var forsiktig sa att du inte blaser damm och smuts mot dig sjalv aller andra. Om du foljer dessa anvisninger minskar du risken att skadas allvarliqt.
21. Använd inte den har luftkompressorn für att spruta kemikalier. Dina lungor kan skadas om du inandas giftiga Ångor. Ett munskydd kan behovas i dammiga miljöer aller om du sprutar farg. Bär inte samtidigt som du mälar.
22. Kontrollera verktygssladdar och slangar regelbundet och reparera dem hos ditt纳税sta auktoriserade servicecenter om det behovs. Se till att du alltid vet var natsladden befindner sig. Du minskan)darmed riskerna for elstot.
23. Använd aldrig en elektrisk adapter med den har iordade kontakten.
24. Kontrollera delarna for att upptäcka eventuella skador. Innan ytterligare användning av luftkompressorn eller luftverktyget sker sca en skyddsanordning eller ett skydd som ar skadat

noggrant kontrolleras for att avgora om det kan fungera och fvila sin Funktion fullt ut.

1. Kontrollera att rörliga delar ar justerade och kan röra sig obehindrat och att inga delar eller fästen ar trasiga.Kontrollera även annat som kan páverka användningen. En skadad skyddskapa aller all annan skadad maskindel maste repareras ull bytas ut av en serviceverkstad som godkänts av RYOBI. Du minskar)darmed riskerna for brand, elstot ull allvarliga kroppsskador.
2. Forsakra dig om att forlängningssladden ar i gott skick. När du använden en forlängningssladd mäste du fösakra dig om att den tål den stromstyrka som maskinen använden. En kabeltjocklek på minst 1 mm2 rekommenderas for forlängningssladdar som ar 7,6 m aller kortare. En slang som ar langre an 15 m rekommenderas inte. Använd nasta grovre storlek om du ar osäker. Ju mindfulness trycket ar,esto tyngre känns slangen. En underdimensionerad stromsladd orsakar spanningsfall vilket resulterar i effektbortfall och overhetting.
3. Den har utrustingen innefattar delar, sa som strombrytare, eluttag och liknande som kan producera Ijusbagar erer gnistor och därfor ske ultrasutningen, om den forvaras i ett garage, placeras i ett rum aller en inhängnad som ar lamplig for detta andamal; alternativska den placeras minst 460 mm ovenfor golvet.
4. Forvara aldrig verktyget med luft ansluten. Om du forvarar verktyget med luft ansluten kan det resultera i oavsiktlig aktivering med personskador som folid.
5. Skydda dina lungor. Använd en hel ansiktsmask erller en mask som skyddar mot damm, om arbetet alstrar mycket damm. Du minskar)darmed riskerna for allvarliga skador.
6. Använd inte luftslangar med högre tryck an de ar avsedda for. Du minskar därmed riskerna for allyvarliga skador.
7. For att minska risiken fär en skadad stromsladd endast repareras av tillverkaren eller ett auktoriserat servicecenter
8. Spara dessa anvisningar. Titta i dem ofta och använd dem För att instruera andra som skä använda det här verktyget. Om du lánar ut verktyget till nàgon sca du äyen lána ut instruktionerna.
9. Staframfor kontrollpanelen när du anvander maskinen.
10. När maskinen används blir manga delar vändigt varma. Använd nödvändiga personskyddsanordningar, sö som handskar, for att undvika skador frän höga temperaturer.

ELEKTRICITET

ELEKTRISKA ANSLUTNINGAR

Detta verktyg anvander en precisionsbyggd elektrisk motor. Det ska endast anslutas till en elforsorjning med spanning 230V AC, 50 Hz (normal hushallsel). Anslut inte den har Produkten till likstroms nat (DC). Ett stort spanningsfall kan orsaka effektforlust och motornkommen

att overhettas. Dubbelkontrollera strömförsörjningen om luftkompressorn inte fungerar normal när den ar ansluten

till elnāt.

Hastigheten ar inte konstant och minskar under belastning
eller vid lag spanning.

När det gäller spanning ar eldragningen like viktig som motoms antal höstkrafter. En krets som ar avsedd for endast belysning klarar inte av ett elverktyg. En strömsladd som ar tillräcklig for en kort sträcka kommt att vara for klen for langre sträckor. En krets som kan driva ett elverktyg kan kanske inte drivva ytterligare ett erler två elverktyg.

ANVISNINGAR FÖR JORDNING

Den här produkten måste jordas. Ihandelse av ettelek.

fel aller haveri fungerar jordningen som en ledare for elektrisk strom vilket minskar risken for elstotar. Detta verktyg ar utrustat med en elektrisk stromsladd som har en jordningsledare och jordningskontakt. Stickkontakten maste stoppas in i ett vagguttag dar den passar, vagguttaget maste vara korrekt installerat och jordat i enligt med lokala lagar och bestammelser. Gor inga andringar i den stickkontakt som sitter på Produkten.

Om stickkontakten inte passar i vagguttaget maste den bytas ut mot en lamplig Kontakt, bytet maste utforas av en behörig elektriker.

WARNING

Felaktig inkoppling av jordningskontakten kan resultera i elektrisk stöt. Ledaren med grön isolering (med ullutan gula ränd) ar jordkabeln.

Rädfräga en behörig elektriker eller servicepersonal om du inte Förstår anvisingarna gällande jordning aller om du ar tveksam over om produit har jordats på rätt satt. Om elkabeln skadas maste den omedelbart repareras aller bytas ut. Anslut endast produits till vagguttag)darr dess stickkontakt passar. Använd inte produits med en adapter.

Jordfelsbrytare ska anvandas tillsammans med luftkompressorn. Eluttag med inbyggd jordfelsbrytare finns tillgangliga och kan anvandas for att fda denna typ av sakerhet.

Om luftkompressorn används med en förlängningssladd
måste du försakra dig om att kopplingen mellan
maskinens

kontakt och forlängningskabelns kontakt inte ligger pa marken. Tillaggsmaskiner skal alltid kopplas in i vagguttag och inte i sama uttag som huvudmaskinens stromsladd aller forlängningsssladd.

Om ett skyddat eluttag inte kan användas skau de inte använda luftkompressorn innan ett sādant, aller andra skyddsātgärder, finns pā plats. Dessa extra skyddsanordningar finns hos din lokala Āterforsäljare.

SPECIFIKATIONER

Lufttankskapacitet	6 L
Luftkapacitet	40 L/min
Lufttryck	6.8 bar max
Matningssspanning	230 V
	50 Hz
Tanktrycksmätare	40 mm diameter
Reglerande tryckmätare	40 mm diameter
Nettovikt	6.8 kg
Arbetsmiljö	+5~40 °C
Ljudeffektnivå	LwA 96 dB
Fuktighet	< 50 %
Höjd	≤ 1000 m
Förvaringsmiljö	-25~+55 °C
Ström	2 A
Motorhastighet	4600 RPM.

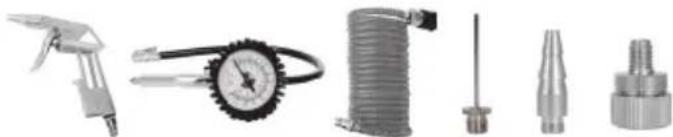

LEVERANSOMFATTNING

Art.nr 8876494

Manuell

tillbehör

BEKANTA DIG MED DIN LUFTKOMPRESSORS FUNKTIONER

Se bild 1.

For att anvanda den har Produkten pa ett sakert satt kravs en forstaelse av informationen pa Produkten och ienna bra克斯anvising smt kunskap om arbetet som du forsoker utfora. Innan du anvander sagen bor du bekanta dig med alla dess Funktioner och speciella detaljer i fraga om sakerhet.

Bärhandtag

Luftkompressorn har ett barhandtag for att forenkla transport.

Sladdhällare

Sladdhällaren ser till att sladden halls snyggt pa plats under forvaring.

Oljefri pump

Den oljefria pumpen minskar behovet av unterhäll.

Tryckregulatorvred

Använd tryckregulatorvredet für att justera mangden luft som lämnas via slangen. Om du trycker ned vredetkommen det att spärras i aktuellt Lage. Detta Förhindrar att vredet rör sig på grund av vibrationerna vid användning.

Snabbkoppling

Luftkompressorn har en 6,4 mm stor snabbkoppling pa sidan av maskinen.

Reglerande tryckmatare

Det aktuella trycket visas pa regulators tryckmätare. Detta tryck kan justeras genom att vrida pa tryckregulatorvredet.

Sakerhetsventil

Sakerhetsventilen ar konstruerad for att automatiskt slappa ut luft om lufttankens tryck overstiger det forinstalda maximumet.

Tanktrycksmätare

Tankens tryckmäture visar vilket tryck som luften i tanken ar under.

ANVÄNDNING

FAR

Montera inte isär backventilen, tanktomningsventilema.
eller sakerhetsventilen när det finns luft i tanken -
tom tanken forst. Att inte minska trycket i tanken kan
resultera i explosion och/eller allvarlga skador.

WARNING

Tillat dig inte att bli oforsiktig när du har bekantat dig med maskinen. Glom inte att om du ar ouppmärksam bara brakdelen av en sekund kan du skada dig allvarligt.

WARNING

Bär alltid skyddsglasögon med sidoskarmar.

Underlatenhet att folja denna foreskrift kan leda till att främmande partiklar slungas mot ögonen och framkalla andra allvariga skador.

WARNING

Den har utrustningen innefattar delar, sa som strombrytare, eluttag och liknande som kan producera Ijusbagar aller gnistor och daffor sca utrsutningen, om den forvaras i ett garage, placeras i ett rum aller en inhängnad som ar lamplig for detta andamal; alternativs ske den placeras minst 460 mm ovenfor golvet.

WARNING

Anslut inga verktyget till den friäänden av slangen innan uppstarten År klär. Om du koplar in att verktyg För tidigt kan det komma i användning oavsiktligt och orsaka allvarliga skador.

RSIKTIGHET

Använd inte i en miljö som ar dammig aller på annat satt kontaminerad. Om du använder luftkompressorn ienna typ av miljö kan du skada maskinen.

ANVÄNDNINGSOMRADEN

Luftkompressorer används inom en rad tryckluftsområden. Anpassa slangar, kopplingar, tryckluftsdrivna verktyg och tillbehör till luftkompressorns formåga.

Denna kompressor används inte für kommersiella ändamål. Du kan använda denna produkt i inomhus områden for de ändamål som anges nedan

• anvands med nagra lufttillbehör, sösom luftmunstycken och inflatorer
• används med nagra tryckluftsdrivna färgsprayningsprodukter

AUTO/AV

Anslut kompressorn till elnätet.

NOTERA: Stäng av luftkompressorn genom att vrida strombrytaren

till avlåget (O).

NOTERA: När luftkompressom ar ställd i autoläge (I)kommen den automatiskt att sattas pa iven när tanktrycketsjunker under den forinställda gransen. Den stanger ocksav iven nar det maxima trycket har uppnàtts.

NOLLSTÄLLA LUFTKOMPRESSORN

När strömstyrkan som matar luftkompressorn overstiger den specicerade strömstyrkankommen luftkompressom automatiskt att stängas av.

1. Stäng av luftkompressorn.
2. Koppla bort luftkompressom fran elnatet for att lata den svalna och nollstalla sig. NOTERA: Om overbelastningsskyddet har aktiverats maste motom svalna i 30 minuter.
3. Anslut luftkompressorn till etg godkant eluttag.
4. Satt på luftkompressorn.

S

WARNING

Overstig aldrig det maximala trycket for verktyget som rekommenderas av tilverkaren. Vid upplasning av foremal, folj alltid tillverkarens riktliner for maximal upplasning narr du anvander luftkompressorn.

WARNING

Kontrollera alltid att strömbrytaren ar i avstängt Lage (O) och att regulatons tryckmätare visar noll bar innan du byter verktyg eller koplar bort luftslangen fran luftutblåset. Att inte göra det kan resultedera i allvarlig persorskada.

ANSLUT/TA BORT SLANGAR TILL/FRÁN LUFTKOMPRESSORN

Vid anslutning av en tryckluftsdriven spikpistol, ellernagot

annat luftdrivet verktyg, sktilverkarens rekommenderade

uppstartsprocedureerfoljas.

Gör alltid följande vid anslutning/bortkopping av en slang till/frän en luftkompressor.

1. Kontrollera att auto-/av-strömbrytaren ár i avlåge (O) och att luftkompressorn ár bortkopplad frän elnätet.
2. Kontrollera att lufttrycket ar noll bar genom att helt vrida regulatorvredet motsols for att minska trycket vid luftuttaget.

NOTERA: Om du vridet vredet medsols ökar lufttrycket vid utloppet. Om du vrider motsols miskar lufttrycket vid utloppet.

1. Koppla pa den upprullade luftslangen pa kopplingen pa sidan av luftkompressorn.
2. Anslut Luftkompressorn till elnätet och vrid strömbrytaren till auto-laget (l).
3. Lat maskinen na sitt maximala tryck som framgår pa tryckmätaren.
4. Ställ in regulatorn på önskat tryck genom att vrida tryckregulatorvredet. Regulatortrycket visas på tryckmätaren for utlopp.

Ta bort en ansluten luftslang:

1. Kontrollera att lufttrycket ar noll bar.
2. Hall alltid ordentligt i den delen av slangen som skakopplas bort när du koplar bort en slang frän den 6,4 mm stora snabbkopplingen.
3. Dra bakat pa lossningsdelen av den 6.4 mm stora snabbkopplingen.
4. Med ett ordentigt grepp, dra ut snabbanslutningen for luft som ar ansluten till snabbkopplingen.
5. Montera och ta bort tryckluftsverktyg fran Luftkompressorn.

NOTERA: Varje verktyg ar unikt. Läs tillverkarens anvisningar innan du anvanderett verktyg i sittande position.

S

WARNING

Risk att spricka. Justera inte regulatom sa att lufttrycket blir högre an det maxima tryck som verktyget och/ eller foremalet du blaser upp klarar av. Anvand aldrig tryck högre an 6.9 bar. Att inte folja ovanstende kan resultera i allvarlig skada.

WARNING

Tryckluftsdrivna verktyg kan krava mer luft an vad den har luftkompressorn kan leverera. Använd verktygets braksanvisning for att undvika att skada verktyget aller dig själv.

1. Anslut slangar till luftkompressorn.
2. Kontrollera luftflödtets storlek med tryckregulatorvredet. NOTERA: Använd alltid att sa litet lufttryck som möjligt für att kunna utföra jobbet. Om du använderett högre lufttryck an nödvändigtömmer du tanken fortare och maskinen slås igäng oftare.
3. Dränera alltid tanken och koppla bort maskinen frän elnätet nar du ar fardig. Lämna aldrig maskinen inkopplad och/eller i drift utan uppsikt.

DRÄNERA TANKEN

1. Lufttanken ská dräneras dagligen für att hälla fukt ute ur tanken och für att forhindra att den rostar.
2. Stang av luftkompressorn.
3. Dra i ringen pa sakerkhetsventilen for att slappa ut luft tills tryckmataren visar mindre an 1,4 bar.
4. Slappupp ringen.
5. Vrid draineringsventilen motsols for att oppna.
6. Luta tanken for att tomma ut fukt fran tanken till en lamplig behallare. NOTERA: Kondensat ar ett fororenande material och ske tas om hand enligt lokala foreskrifter.
7. Om draineringsventilen ar igensatt skal allt lufttryck tommas, ventilen tas bort och rengoras och slutligen sattas tillbaka.

WARNING

Koppla bort luftkompressom fran elnatet och slapp ut all luft fran tanken innan du utfor service pa den. Att inte minska trycket i tanken innan du forsoker ta bort en ventil kan orsaka allvarliga skador.

1. Vrid draineringsventilen medsols tills den ar ordentligt stangd.

KONTROLLERA SÄKERHETSVENTILEN

FAR

Försk inte att mixtra med sakerhetsventilen. Delar som lossnar fran maskinen kan flyga upp och träffa dig. Att inte följa ovanstäende kan resultera i dödsfall aller alvarlig skada.

Sakerhetsventilen kommt automatiskt slappa ut luft om lufttankens tryck overstiger det forinstalda maximemet. Ventilen sk kontrolleras innan varje dags anvandning genom att dra i ringen for hand.

1. Satt pa Luftkompressorn och lat tanken fyllas. Luftkompressorn stanger av när trycket när det forinstälda maximumet.
2. Stang av luftkompressorn.
3. Dra i ringen på sakerhetsventilen for att släppa ut luft i 3 till 5 sekunder for att släppa ut trycksatt luft. Slapp upp ringen. Sakerhetsventilen maste atergå och hälla trycket uppe innan all trycksatt luft lämnar tanken/tryckkarlet.
4. Om luft fortsetter att forsvinna after att du gattigenom ovanstaende steg tyder det pa ett problem med sakerhetsventilen. Lämna omedelbart luftkompressorn pa service och använd den inte forrän den ar reparerad.

WARNING

Om luft lacker ut after att ringen har släppts, aller om ventilen har fastnat och inte kan paverkas av ringen, skaluftkompressorn inte användas forän sakerhetsventilen har bytt's ut. Om du använder luftkompressorn i detta skick kan du orsaka allvarlga skador.

WARNING

Använd endast identiska originaldar när du servar maskinen. Användning av andra delar kan orsaka fara eller produktskada.

WARNING

Bär alltid ögonskydd nár du utfor underhäll. Använd en ansiktsmask om det dammar mycket.

WARNING

Innan du rengör erler utfor reparationsarbeten pa luftkompressorn skal alltid allt lufttryck slappas ut, maskinen skakopplas bort fran elnatet och den skasvalna sa mycket att du kan ta i den.

WARNING

Undvik att använda losningsmedel vid rengöring av plastdalar. De flesta plaster ar känsliga for skador vid användning av olica typer av kommersiella losningsmedel och kan skadas om du använder sādana. Använd en ren och torr trasa für att ta bort smuts, damm, olja, fett, osv. Om luft fortsätter att forsvinna after att du gattigenom ovanstäende steg tyder det på ett problem med sakerhetsventilen. Lämna omedelbart luftkompressorn på service och använd den inte forran den ar reparerad. Om luft lacker ut after att ringen har släppts, eller om ventilen har fastnat och inte kan paverkas av ringen, skaluftkompressorn inte användas forran sakerhetsventilen har byts ut. Om du använder luftkompressorn i detta skick

kan du orsaka allvarlga skador.

WARNING

Se till att plastdelama aldrigkommen i kontakt med bromsvatska,bensin,produkter med petroleumbas, penetrerande oljor, osv.Kemikalier kan skada,forsvaga eller forstora plaster och det kan leda till allvariga personskador.Elektriska verktyg som anvands pa glasfiber,gipsplattorller bekladnadspaneler tenderar att slitas snabbare och fa Funktionsvabrott i fortid.Span och sagspon som harstammar fran dessa material angriper namligen vissa componenter i elektriska verktyg,som t.ex.kugghjul,elborstar,strombrytare, osv.

Därfor rekommenderar vi inte att du anvander den har Produkten for langvarigt arbete med dessa typer av material. Om du emellertid maste arbeta med dessa material ar det ytterst viktigt att rengoraprodukten med tryckluft.

Pattfield

ERGO TOOLS

SMÖRJNING

Alla lager i den har Produkten ar smorjda med tillrackligt mycket hogkvalitativt smorjmedel for att racka under maskinens hela livslangi, vid en normal anvandning. Darfor behovs ingen ytterligaresmorjning.

MILJÖSKYDD

Ramaterialen bor Återanvändas i stället for att kastas i hushällsavfallet. For att skona miljön sca verktyget, tillbehören och emballagen sorteras.

SYMBOLER

	Säkerhetsvarning
CE	CE-konformitet
	Läs alla instruktioner noggrant innan du startarprodukten.
	Bär hörskelskydd.
	Bär alltid ögonskydd.
	Bär alltid ögonskydd.
	Risik für skada. Riktainte luftströmmen mot kroppen. Andas inte in trycksatt luft. Bär inte samtidigt som du mälar.
	Brand-ller explosionsrisk.
	Risk att spreicka.
	Für att minska risiken für elektrisk stöt skaprodukten inte utsättas für regn. Förvara inomhus.
	Risk für elektrisk stöt. Farlig spanning.
	Varm yta: Risk für brännskador - Rör ej!
	Starta på avständ: Maskinen styrs på avständ och kan starta utan förvarning.
	Für inomhus bruk
	Öppna inte tryckregulator innan luftslangen är ansluten.
	Gamla elektroniskaprodukter skeinte kastas med hushällssopoma. Återvinn)darsådana faciliteter finns. Kontrolleramedin lokala myndighet eller sälljaren für att fäåtervinningslips.

CE-deklarativemsstammelse

i Teknisk inform

Vi garanterar aprodukten som beskrivs

ation:

Pattfield

ERGO TOOLS

300 W Kompressor 6L PE-300K

tillverkad for: Hornbach Baumarkt AG

Hornbachstrasse 11

76879 Bornheim/Tyskland

överensstämmer med foljande direktiv:

EMC-

Maskindirektiv 2006/42/EC

direktiv 2004/108/EC

och overensstammer med foljande tillampliga

harmoniserade standarder:

EN 60204-1:2006 +A1

EN 1012-1:2010

EN 55014-1:2006 +A1+A2

EN 55014-2:1997 +A1+A2

EN 61000-3-2:2006 +A1+A2

EN 61000-3-3:2008

Andreas Back

Kvalitetskontrollchef, miljö & CSR

Befullmaktigad for sammanställning av tekniska underlag
