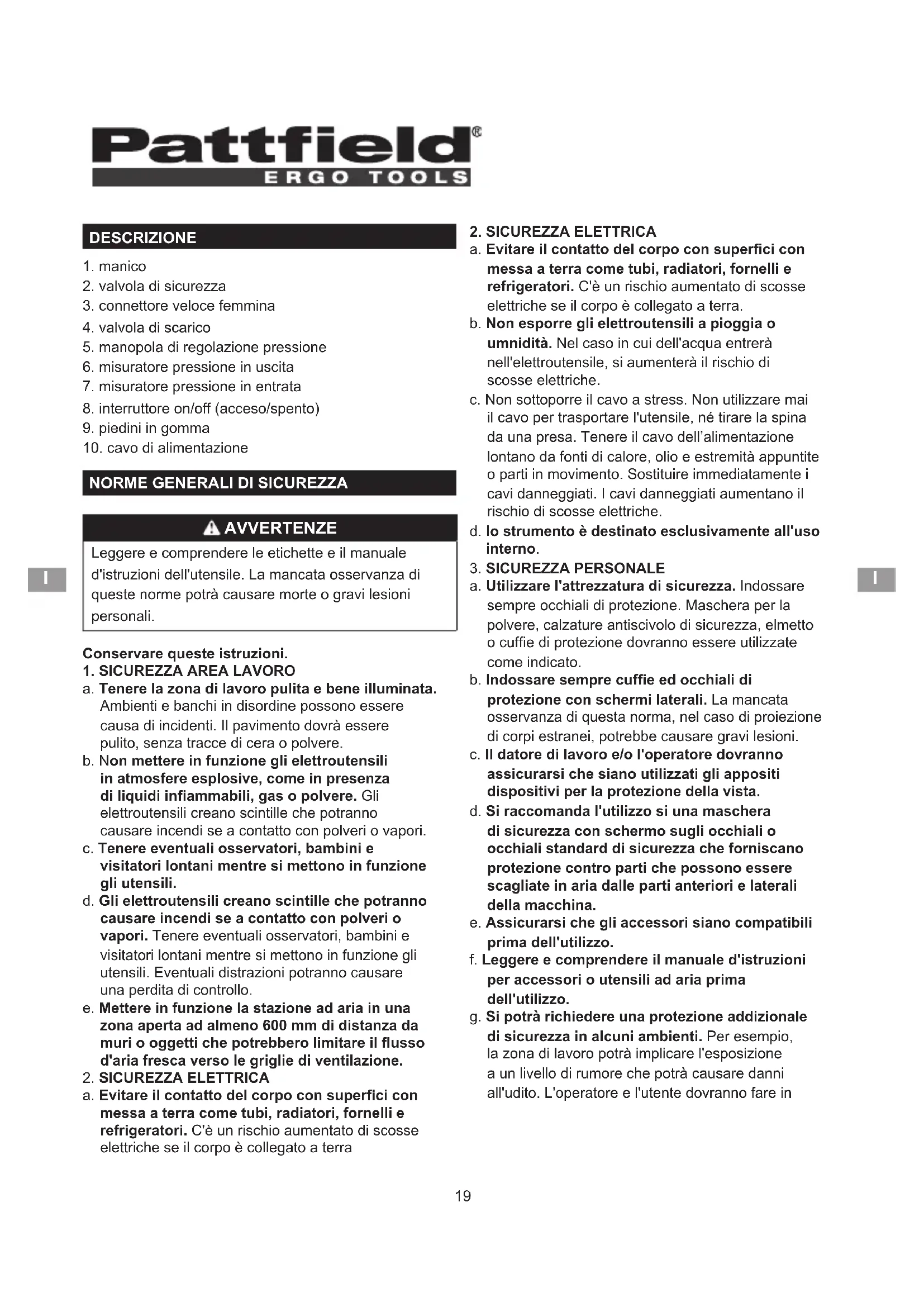

MANUALE UTENTE PE300K Pattfield

1. manico
2. valvola di sicurezza
3. connettore velocefemmina
4. valvola di scarico
5. manopola di regolazione pressione
6. misuratore pressione in uscita
7. misuratore pressione in entrata
8. interruptto on/off (accesso/spento)
9. piedini in gomma
10. cavo di alimentazione

NORME GENERALI DI SICUREZZA

AVVERTENZE

Leggere e comprendere le etichette e il manuale d'istruzioni dell'utensile. La mancata osservanza di queste norme potra causare morte o gravi lesioni personali.

Conservare queste istruzioni.

1. SICUREZZA AREA LAVORO

a. Tenere la zona di lavoro pulita e bene illuminata. Ambienti e bianchi in disordine possono essere causa di incidenti. Il pavimento dovrè essere pulito, alla traccè di cera o polvere.

b. Non mettere in funzione gli elettroutensili in atmossere esplovec, come in presenza di liquidi inflammabili, gas o polvere. Gli elettroutensili creano scintille che potranno causare incendi se a contatto con polveri o vapori.

c. Tenere eventuali osservatori, bambini e visitatori lontani nelle mettono in funzione gli utensili.

d. Gli elettroutensili creano scintille che potranno causare incendi se a contatto con polveri o vapori. Tenere eventuali osservatori, bambini e visitatori lontani nelle mettono in funzione gli utensili. Eventuali distrazioni potranno causare una perdita di controllo.

e. Mettere in funzione la stazione ad aria in una zona aperta ad almeno 600~mm di distanza da muri o oggetti che potrebbero limitare il flusso d'aria fresca verso le griglie di ventilazione.

2. SICUREZZA ELETTRICA

a. Evitare il contatto del corpo con superfici con messa a terra come tubi, radiatori, fornelli e refrigeratori. C'è un rischio aumento di scosse elettriche se il corpo è collegato a terra

2. SICUREZZA ELETTRICA

3. SICUREZZA PERSONALE

a. Evitare il contatto del corpo con superfici con messa a terra come tubi, radiatori, fornelli e refrigeratori. C'è un rischio augmentato di scosse elettriche se il corpo è collegato a terra.
b. Non esporre gli elettroutensili a pioggia o umnidità. Nel caso in cui dell'acqua entrera nell'elettroutensile, si aumentoe il rischio di scosse elettriche.
c. Non sottoporre il cavo a stress. Non utilizzato mai il cavo per trasportare l'utensile, né tirare la spina da una presa. Tenere il cavo dell'alimentazione lontano da fonti di calore, olio e estremità appuntite o parti in movimento. Sostituire immediatamente i cavi danneggiati. I cavi danneggiati aumento il rischio di scosse elettriche.
d. lo strumento è destinato esclusivamente all'uso interno.
a. Utilizzare l'attrezzatura di sicurezza. Indossare sempre occhiali di protezione. Maschera per la polvere, calzature antiscivolo di sicurezza, elmetto o cuffie di protezione dovranno essere utilizzate come indicato.
b. Indossare sempre cuffie ed occhiali di protezione con schermi laterali. La mancata osservanza di但这a norma, nel caso di proiezione di corpi estranei, potrebbe causare gravi lesioni.
c. Il dato di lavoro e/o l'operaatore dovranno assicurarsi che siano utilizzati gli apposti dispositivi per la protezione della vista.
d. Si raccomanda l'utilizzo si una maschera di sicurezza con schermo sugli occhiali o occhiali standard di sicurezza che forniscano protezione contro parti che possono essere scagliate in aria dalle parti anteriors e laterali della macchina.
e. Assicurarsi che gli accessori siano compatibili prima dell'utilizzo.
f. Leggere e comprendere il manuale d'istruzioni per accessori o utensili ad aria prima dell'utilizzo.
g. Si potrà richiedere una protezione addizionale di sicurezza in alcuni ambienti. Per esempio, la zona di lavoro potrà implicare l'esposizione a un livello di rumore che potrà causare danni all'udito. L'operatore e l'utente dovranno fare in

mode che siano utilizzati i necessari dispositivi per la protezione dell'udito e cheassi siano utilizzati dall'operaatore e da altri nelle aree di lavoro. In alcuni ambienti siavrà bisogno diutilizzato un elmetto.

h. Prestare la massima attenzione a quello che si sta facendo e utilizzato BUON senso quando si mette in funzione un utensile. Non utilizzato l'utensile se stanchi o sotto l'influenza di droghe, alcool o medicinali. Un momento di disattenzione nelle si utilizzato eletttroutensili potra causare gravi lesioni personali.
i. Vestirsi adeguatamente. Non indossare abiti con parti svolazzanti o gioielli. Legare i capelli lunghi. Tenere capelli, abiti e guanti lontani delle parti in movimento. Abiti con parti svolazzanti, gioielli o capelli lunghi potranno rimanere impigliati nelle parti in movimento.
j. Non protendersi. Mantenere sempre l'equilibrio e un punto di appoggio sicuro. Un coretto equilibrio e bilanciamento permette un controlo migliorare dell'utensile in situazioni inaspettate.
k. Non utilizzato su una Scala o su un supporto non stabile. Mantenere un buon equilibrio su una superficie solida permette di avere un miglior controllo dell'utensile in situazioni inaspettate.
4. UTILIZZO E MANUTENZIONE UTENSILE
a. Non superare la potenza della pressione di qualsiasi componente nelsystema.
b. Proteggere i cavi e i cavi dell'aria da eventuali danni o rotture. Tenere il tubo e il cavo dell'alimentazione lontani da oggetti taglienti, fuoriuscite di agenti chimici, olio, solventi e pavimenti bagnati.
c. Controllare che i tubi non siano usurati o consumati prima di agli utilizzo, assicurandosi che le connessioni siano sicure. Non utilizzato se si individiano difetti.
d. Acquistare un nuovo tubo o notificare un centro servizi autorizzato per controllare o riparare l'utensile.
e. Rilasciare tutte le pressioni all'interno del sistema lentamente. La polvere e i detriti potranno essere pericolosi.
f. Riporre gli utensili lontano alla portata dei bambini e di altre persone non qualificate. Gli utensili sono pericolosi nelle mani di operatori non preparati.
g. Svolgere sempre le dovute manutenzioni sull'utensile. Seguire le istruzioni di manutenzione. Gli utensili sui quali viene svolta una corretta manutenzione sono più facili da controllare.

h. Cotrollare il corretto allineamento o l'ingolfamento di parti in movimento, la rottura di parti e qualsiasi另一 tra condizione che potra influire sul funzionamento dell'utensile. Se danneggiato farlo riparare prima di utilizzato di nuovo.
i. Utensili sui quali non viene svolta una corretta manutenzione potranno causare gravi incidenti.
j. Non suntare mai gli utensili verso se stessi o gli altri.
k. Tenere la parte esterna della stazione ad aria asciutta, pulita e sono zantracce di olio e grasso. Utilizzare sempre un panno pulito quando si pulisce la macchina. Non utilizzato liquidi per freni, prodotti a base di benzina o petrollio o solventi molto potenti per pulire l'utensile.Seguire esta norma ridurra il rischio di deteriorazione della plastica di chiusura.
5. MANUTENZIONE
a. Far svolgere la manutenzione solo da personale qualificato. Riparazioni o servizi di manutezione svolti da personale non qualificato potranno causare gravi lesioni.
b. Scollegare alla fonte dell'alimentazione, aprire la valvola di scarico per decomprimere il serbatoio e permettere all'acqua di scolare e al compressore di raffreddarsi prima di svolgere le operazioni di manutenzione.

Girare la manopola del regolatore della pressione completeness in senso antiorario après aver spento il compressore.

c. Quando si svolgo operazioni di manutenzione,utilizzare solo ricambi identici.

Seguire le istruzioni nella sezione manutenzione del presente manuale. L'utilizzo di parti non autorizzate o la mancata osservanza delle istruzioni di manutenzione potra causare delle lesionsi.

NORME SPECIALI DI SICUREZZA

1. Familiarizzare con la stazione ad aria. Leggere attendentamente il manuale d'istruzioni. Imparare a conoscere le applicazioni e limitazioni del prodotto come pure i rischi potenziali specifici correlati allo stesso. Il rispetto di tali norme limite il rischio di scosse elettriche, incendi o lesioni gravi.

2. Asciugare l'umidità dal serbatoio quotidianamente. Se l'apparecchio non viene utilizzato per un periodo di tempo, lasciare la valvola di scolo aperta fino a che non venga utilizzato di nuovo. Ciò permetterà all'umidità di asciugarsi completamente e aiutare a prevenir la corrosione all'interno del serbatoio.

3. Rischio di incendi o esplosioni. Non spruzzare liquidi infiammabili in zone confinate. La zona delle operazioni di lavoro dovra essere ben ventilata. Non fumare nelle si svolgono operazioni di verniciatura a spruzzo o quando sono presenti scintille o fiamme. Tenere la stazione il più lontano possibile alla zona di lavoro, ad almeno 4.6 m alla zona di lavoro e da tutti i vapori esplosivi.

4. Rischio di scoppio. Non posizionare il regolatore su una pressione in uscita maggiore di quella massima dell'accessorio indicata e/o dell'accessorio che dovrè essere gonfiato. Non utilizzato mai a una pressione superiore a 6.8 bar.
5. Utilizzare il misuratore per la pressione dell'aria periodicamente nelle si gonfia un oggetto per tenere quello controlo la pressione dell'aria.
6. La macchina sare collegata a un dispositivo di protezione del circuito (fusabile o interruptore differenziale). Il dispositivo di protezione verrà impostato a una corrente di 20 A e l'utente farà i test necessari in accordo con la clausola 18.2.2 della norma EN 60204-1:2006 per controllare se il dispositivo di protezione sia adatto all'uso.
7. Per ridurre il rischio di scosse elettriche, non esporre la macchina a pioggia (acqua) o polvere; riporre all'interno.
8. Controllare il serbatoio annualmente per rilevare eventuale ruggine, fori o altre imperzerioni che potranno causare problemi. Non forare mai il serbatoio dell'aria.
9. Assicurarsi che il tubo non presenti ostruzioni o blocchi. Tubi arrotolati o aggrovigliati potranno causare una perdita di equilibrio o stabilità e potranno riportare dei danni.
10. Utilizzare la stazione ad aria solo per gli scopi indicati. Non alterare o modificare l'unità il design o la funzione originale dell'utensile.
11. Ricordare sempre che un utilizzo errato dell'utensile potrà causare lesioni a se stessi eagli altri.
12. Non salire mai né sostare in piedi sul sedile di lavoro. In quello modo, è possibile ridurre i rischi di lesioni gravi.
13. Non lasciare mai un utensile incustodito con il tubo dell'aria arrotolato collegato.
14. Non mettere in funzione quello utensile se non contiene etichette di avventenze leggibili.
15. Non continuare ad'utilizzare un utensile o un tubo che perde aria o non funzione correttamente.
16. Scollegare sempre la fornitura dell'aria prima di svolgere le dovute regolazioni, le operazioni

di manutenzione o quando l'utensile non viene utilizzato.

1. Non tentare di tirare o trasportare la stazione ad aria dal tubo.
2. L'utensile potrà richiedere un consumo di aria maggiore di quanta ne riuscirà a fornire la stazione ad aria.
3. Seguire sempre tutte le norme di sicurezza raccomandate alla ditta produttrice dell'utensile ad aria,或者其他 delle norme di sicurezza per la stazione ad aria. In quello modo, è possibile ridurre i rischi di lesioni gravi.
4. Non dirigere mai un getto di aria compressa verso le persona o gli animali. Fare attenzione a non soffiare polvere e sporco verso se stessi e gli altri. Seguire但这a norma ridurà il rischio di gravi lesioni alla persona.
5. Non utilizzato la stazione ad aria per spruzzare agenti chimici. I polmoni dell'operatore potranno essere danneggiati dall'inalazione di vapori tossici. Potr è essere necessario un respiratore in ambienti polverosi o quando si svolgono operazioni di verniciatura a spruzzo. Non trasportare nelle svolgono operazioni di verniciatura.
6. Controllare i cavi dell'utensile e i tubi periodicamente e, se danneggiati, farli riparare presso il più vicino centro servizi autorizzato. Accertarsi sempre di sapere dove si trovava il cavò d'alimentazione. In quello modo, è possibile ridurre i rischi di scosse elettriche.
7. Non utilizzato l'adattatore elettrico con但这a spina di terra collegata.
8. Controllare eventuali parti danneggiate. Prima di utilizzare ulteriormente la stazione o l'utensile ad aria, controllare le sue protezioni o eventuali parti danneggiate e verificare che funzioni e svolga le sue funzioni correttamente.
9. Controllare l'allineamento, il blocco o la rottura delle parti in movimento, il montaggio e qualsiasi alla condizione che potr'a influenzare il funzionamento dell'utensile. Provedere alla riparazione o sostuzione del paralama o di altri componenti danneggiati presso un Centro di Assistenza Autorizzato Ryobi. Il rispetto di tali norme limita il rischio di incendi, scosse elettriche e lesioni gravi.
10. Assicurarsi che la prolunga sia in ottime condizioni.
    Quando si utilizza una prolunga, assicurarsi che sua adatta a sostenere la corrente del prodotto. Si raccomanda un cavo con un diametro di 1 mm2 per una prolunga di una lunghezza para o inferiore a

7.6 m. Si raccomanda di non utilizzato un cavo che superi 15 m. Nel dubbio, utilizzato la calibrazione più pesante. Più sarebbe basso il numero del diametro, più pesante sare è il cavo. Un cavo non idoneo causera una caduta di corrente provocando una perdita di potenza e surriscaldamento.

1. Questo utensile comprende parti, come interrottori a scatto, prese e simili che possono produrre archi elettrici o scintille e, perché, quando posizionati in un garage, dovranno essere riposti in uno spazio adeguato allo scopo e comunique a un'altezza pari a o superiore a 460 mm.
2. Non riporre mai l'utensile con il tubo dell'aria collegato. Riporre l'utensile ad aria ancora collegato potraccausare incendi inaspettati e gravi lesioni personali.
3. Proteggere i polmoni. Se l'utilizzo dell'apparecchio produce polvere, indossare una maschera facciale o una maschera antipolvere. In quello modo, è possibile ridurre i rischi di lesioni gravi.
4. Non mettere in funzione i tubi dell'aria arrotolati a una pressione superiore a quella indicata. In quello modo, è possible ridurre i rischi di lesions gravi.
5. Se il cavo di alimentazione è danneggiato delve essere sostituito solo alla ditta produttrice o dal centro servizi autorizzato per evitare eventuali rischi.
6. Conservare queste istruzioni. Far spesso riferimento alle istruzioni e utilizzarle per istruire altri operatori che potranno utilizzare l'utensile. Prestare l'utensile sempre assieme a queste istruzioni.
7. Mettere in funzione la macchina posizionandosi davanti al pannello di controllo.
8. Quando la macchina è in funzione, molte parti della macchina potranno surriscaldarsi. Utilizzare attrezzatura di protezione personale come quanti per evitare lesioni risultanti da alte temperature.

PARTE ELETTRICA

Questo utensile è dotato di motore elettrico integrato di precisione. Dovrebbe essere collegata solo a un'alimentazione da 230V, AC (normale corrente domestica), 50 Hz. Non mettere in funzione con corrente diretta (DC). Una sostanziale caduta di voltaggio causera una perdita di potenza e farà surriscaldare il motore. Se la stazione ad aria non funzione quando collegata a una presa, controlling l'alimentazione.

VELOCITÀ E CABLAGGIO

La velocità non è costante e diminuisce fatto carico o con un voltaggio più basso.

Per il voltaggio, assicurarsi che l'impiano del luogo di lavoro sia compatibile con la potenza nominale del motore. Un impiano elettrico per la luce potrà non essere in grado di reggere un elettROUTensile. Un cavo abbastanza

pesante per una breve distance sare troppo leggero per una distance più grande. Un impianto elettrico in grado di reggere un elettrotensile potrà non essere in grado di reggerne contemporaneamente due o tre.

ISTRUZIONI PER LA MESSA A TERRA

Questo prodotto deve essere direttamente collegato a terra. Nel caso in cui si verifi chi un malfunzionamento o una rottrura, la messa a terra fornisce un percorso a bassa
resistenza che riduce il rischio di scosse elettriche. Questo

utensile è dotato di un cavo elettrico con un conduttore di terra e una spina di terra. La spina deve essere inserita in una presa idonea correttamente installata e collegata seguito tutte le norme locali. Non modifi care la presa fornita. Se la spina non entra nella presa, far installare una

presa adatta da un tecnico qualifi cato.

AVVERTENZE

Una installatione scorretta della presa di terra potra causare rischi di scosse elettriche. Il cavo verde (con oswana strisce giale) è il cavo di terra.

Consultare un technician o personale quali cato se le istruzioni per la messa a terra non sono chiare o se si hanno dubbi sulla corretta messa a terra del prodotto. Riparare o sostuire un cavo dannegiato o consumato immediatamente. Collegare il prodotto solo a una presa che abbia la stessa confi gurazione della spina. Non utilizzare un adattatore con quello prodotto.

La protezione del disposizione di corrente residua (RCD) deve essere fornita sul(i) circuito (i) o sulla(e) presa(e) da utilizzare per la stazione ad aria. Le prese sono disponibili con protezione RCD integrata che potra essere utilizzata come misura di sicurezza.

Se la stazione ad aria è utilizzata con una prolunga, assicurarsi che la connessione al cavo dell'alimentazione e la prolunga non siano collegati a terra. Eventuali apparentecchi ausiliari dovranno essere sempre collegati a una presa a muro e non alla presa di una prolunga o al cavo dell'elettroutensile.

Nel caso in cui non sia disponibile una presa protetta, non utilizzare la stazione ad aria fino a che la presa non sia stataambiata o non sia stata installata una protezione ausiliaria. Questi dispositivi ausiliari di protezione sono disponibili presso il proprio rivenditore autorizzato.

SPECIFICHE

Capacità del serbatoio
dell'aria	6 L
Uscita dell'aria	40 L/min
Pressione dell'aria	massimo 6.8 bar
Alimentazione	230 V
	50 Hz
Misuratore di pressione
del serbatoio	diametro di 40 mm
Misuratore di regolazione
pressione	diametro di 40 mm
Peso netto	6.8 kg
Ambiente di lavoro	+5~40 °C
Livello di potenza sonora	LwA 96 dB
Umidità	< 50 %
Altitudine	≤ 1000 m
Ambiente di riponimento	-25~+55 °C
Corrente di alimentazione	2 A
Alimentazione corrente
Velocità motore	4600 rpm.

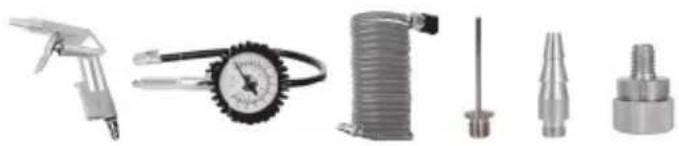

VOLUME DI FORNITURA

Art. No. 8876494
manuale
accessorio

FAMILIARZZARE CON LA STAZIONE AD ARIA

Vedere la figura 1. L'utilizzo sicuro di quello prodotto richiede una comprenzione delle informazioni sul prodotto e di questi manuali di funzionamento come pure una conoscenza del lavoro da svolgere. Prima di procedere all'utilizzo dell'apparecchio, acquise dimestichezza con tutte le sue funzionalità e specificità in termini di sicurezza.

Manico per il trasporto

La stazione ad aria è dotata di un manico per un trasporto facile e comodo.

Copertura cavo

La custodia esterna assicura che il cavo venga mantenuto in ottime condizioni durante il riponimento.

Pompa senz'olio

La pompaswana olio riduce le operazioni di manutenzione.

Premere la manopola del regolatore

Utilizzare la manopola di regolazione pressione per regolare la quantità di aria da far passareattraverso il tubo. Premere la manopola la bloccherà al suoosto. Ciò preverra il movimento della manopola causato dallevibrazioni durante l'uso.

Accoppiatore veloc

La stazione ad aria è dotata di un accoppiatore a connessione veloce da 6.4 mm situato sul lato dell'unità.

Misuratore di regolazione pressione

La pressione della corrente viene visualizzata sul misuratore della pressione del regolatore. Questa pressione pourrait essere regolata ruotando la manopola di regolazione pressione.

Misuratore di pressione del serbatoio

Il misuratore della pressione del serbatoio indica che la pressione dell'aria è presente nel serbatoio.

Riponimento verticale

La stazione ad aria è stata disegnata per essere riposta in una posizione orizzontale o verticale.

FUNZIONAMENTO

PERICOLO

Non smontare la valvola di controllo, le valvole di scolo del serbatoio o la valvola di rilascio di sicurezza con l'aria nel serbatoio — lasciare che il serbatoio si svuoti. Se non si depressurizzera il serbatoio, si potranno causare esplosizioni e/o gravi lesioni personali.

AYVERTENZE

Non permettere che l'eventuale familiarità con l'utensile renda disattenti. Non dimenticare mai che basta un secondo di distrazione per ferarsi in modo grave.

AYVERTENZE

Indossare sempre occhiiali di protezione con schermi laterali. La mancata osservanza di但这a norma, nel caso di proiezione di corpi estranei, potrebbe causare gravi lesioni.

AYVERTENZE

Questo utensile comprende parti, come interruttori a scatto, prese e simili che possono produrre archi elettrici o scintille e, perché, quando posizionati in un garage, dovranno essere riposti in uno spazio adeguato allo scopo e comunique a un'altezza para a o superiore a 460 mm.

AVVERTENZE

Non collegare gli utensil all'estremità del tubo sono a che l'avvio non sia stato completato. Collegare un utensile prematuramente potrà risultare in operazioni accidentali che potanno causare gravi lesioni personali.

AVVERTENZE

Non utilizzato in un ambiente polveroso o contaminato. Utilizzando la stazione ad aria in quello tipo di ambiente si potanno causare danni all'unità.

APPLICAZIONI

Le stazioni ad aria sono utilizzate in una varietà di applicazioni per sistemi ad aria. Collegare tubi, connettori, utensili dell'aria e accessori omologati con la stazione ad aria.

Questo compressore non è utilizzato per scopi commerciali.
È possibile utilizzare quello prodotto in aree interne per gli scopi elencati di seguito

• mettere in funzione accessori ad aria come ugelli ad aria e pompe
• mette in funzione prodotti ad aria per spruzzare vermi
• meccati

VANO RIPONIMENTO ATTREZZI

Gli accessori pneumatici potranno essere riposti nel vano accessori.

NOTE: Scollegare sempre gli utensili dal tubo dell'aria e chiudere il vano accessori prima di riporre l'utensile.

Alcune chiodatrici pneumatiche potranno essere montate sui lati della stazione ad aria utilizzando gli spazi per il riponimento attrezzi laterali. Non riporre chiodatrici a stecca e per tegole in queste aree dal momento che sono troppo grandi.

NOTE: Non appoggiare mai il grilletto della chiodatrice/ cucitrice sui sostegni di supporto.

La stazione ad aria dovrè essere riposta su una superficie piatta e stabile in posizione orizzontale o verticale.

NOTE: Non lasciare la stazione ad aria sospesa dal momento che ciò potra provocare danni alla stazione dell'aria o gravi lesioni personali.

DISPOSITIVO AUTOMATICO/SPEGNIMENTO

Collegare la stazione ad aria alla fonte dell'alimentazione. Girare l'interruttore di alimentazione sulla posizione auto (I) per avviare la stazione.

NOTE: Non mettere un funzione la stazione ad aria in posizione verticale. Per spegnere la stazione ad aria, girare l'interruttore dell'alimentazione sulla posizione off (O).

NOTE: Quando la stazione si trovava nella posizione automatica (I), la stazione ad aria si accenderà automaticamente quando la pressione del serbatoio dell'aria scenderà molto il limite della pressione presettata.

Spagnere di nuovo quando viene raggiunta la pressione massima.

RESETTARE LA STAZIONE AD ARIA

Se l'amperaggio della stazione ad aria supera l'amperaggio specificato, la stazione ad aria si spegnerà automaticamente.

1. Spagnere la stazione ad aria.
2. Scollegare la stazione ad aria per permettere all'unità di raffreddarsi e all'interruttore a grilletto di resettarsi. NOTE: Se il dispositivo di protezione da sovraccarico è accesso, il motore dovrá essere lasciato a raffreddarsi per 30 minuti.
3. Collegare la stazione ad aria a una presa approvata.
4. Accendere la stazione ad aria.

AYVERTENZE

Non superare mai la pressione degli utensili raccomanda data alla ditta produttrice. Quando si utilizza但这a stazione ad aria come un dispositivo per gonfiare, seguire sempre le linee guidia per la massima insufflazione indicate alla ditta produttrice dell'oggettod da gonfiare.

AYVERTENZE

Assicurarsi sempre che l'interruttore sa in posizione off (spento) (O) e che il misuratore di regolazione pressione sua impostato su zero bar prima di cancellare gli utensili ad aria o di scollegare il tubo alla presa dell'aria. La non osservanza di queste nome potra causare gravi lesioni personali.

COLLEGARE/SCOLLEGARE I TUBI ALLA STAZIONE AD ARIA

Quando si collega una chiodatrice pneumatica ad aria o altri utensili ad aria seguire sempre la procedura di avvio raccomandate alla ditta produttrice.

Quando sicollege/scollega un tubo alla stazione ad aria seguire sempre le seguenti fasi.

1. Assicurarsi che l'interruttore automatico/off sia sulla posizione off (O - spento) e che la stazione ad aria sia scollegata.

2. Confermare che la pressione in uscita sia impostata su zero girando completeness la manopola di regolazione in senso antiorario per ridurre completeness la pressione dell'aria in uscita.

Pattfield

ERGO TOOLS

NOTE: Girare la manopola in senso orario aumento la presisone dell'aria all'uscita. Girare in senso antiorario riduce la pressione dell'aria all'uscita.

1. Collegare un tubo dell'aria arrotolato all'accoppiatore sul lato della stazione ad aria.
2. Collegare la stazione ad aria a una fonte di alimentazione e posizionare l'interruttore dell'alimentazione sulla posizione auto (I).
3. Permettere all'unità di raggiungere la pressione massima come indicato sul misuratore della pressione del serbatoio.
4. Impostare il regolatore alla pressione desiderata ruotando la manopola di regolazione pressione rotante. La pressione del regolatore apparirà indicata sul misuratore come uscita.

Per scollegare un tubo dell'aria arrotolato:

1. Confermare che la pressione in uscita sia su zero bar.
2. Quando si scollega un tubo da un accoppiatore a connessione veloced 6.4mm reggere saldamente l'estremita del tubo.
3. Tirare la leva di rilascio sull'accoppiatore veloce da 6.4 mm.
4. Mantenendo una presa salda, estrarre il raccordo a connessione velocce dell'aria collegato all'accoppiatore velocce.
5. Collegare o scollegare utensili pneumatici alla stazione ad aria.

NOTE: Ogni utensile è diverso. Far riferimento alle istruzioni della ditta produttrice prima di mettere in funzione l'utensile da seduti.

AVVERTENZE

Rischio di scoppio. Non posizionare il regolatore su una pressione in uscita maggiore di quella massima dell'accessorio indicata e/o dell'accessorio che dovrè essere gonfiato. Non utilizzato mai a una pressione superiore a 9.3 bar. La mancata osservanza di questo norme potra causare gravi lesioni personali.

AVVERTENZE

Gli utensili ad aria potranno richiedere un consumo di aria maggiore di quello che esta stazione ad aria sare in grado di fornire. Controllare il manuale dell'utensile per evitare danni all'utensile o rischiare gravi lesioni personali.

1. Collegare i tubi alla stazione ad aria.
2. Controllare la quantità del flusso dell'aria con la manopola di regolazione della pressione.

NOTE: Utilizzato sempre una quantità minimà di pressione necessaria per il lavoro da svolgere. Utilizzato una pressione più alta di quella necessaria farà asciugare l'aria dal serbatoio più rapidamente e farà girare l'unità più frequentlymente.
3. Una volta recluse queste operazioni, asciugare il serbatoio e scollegare l'unità. Non lasciare mai l'utensile incustodito collegato e/o in funzione.

ASCIUGARE IL SERBATOIO

1. Per aiutare a prevenir la corrosione del serbatoio e tenere l'umidità lontana dall'aria utilizzata, il serbatoio dell'aria della stazione dovrè essere svuotato quotidianamente.
2. Spagnere la stazione ad aria.
3. Tirare l'anello sulla valvola di sicurezza per rilasciarlo fino a che il misuratore della pressione non indichi un valore inferiore a 1.4 bar.
4. Rilasciare I'anello.
5. Ruotare le valvole di scolo in senso antiorario.
6. Rovesciare il serbatoio per far scolare l'umidità dal serbatoio in un contentatore adatto. NOTE: La condensa è un materiale inquinante e deve essere smaltito seguendo le norme locali.
7. Se la valvola di scolo è bloccata, rilasciare la pressione dell'aria, rimuovere e pulire la valvola e quindi reinstallare il tutto.

AYVERTENZE

Scollegare la stazione ad aria e rilasciare tutte l'aria dal serbatoio prima di svolgere le operazioni di manutenzione. Se non si depressurizzera il serbatoio prima di tentare di rimuovere la valvola, si potanno riportare gravi lesioni personali.

1. Ruotare la valvola di scolo in senso orario fino a che non sia correttamente serrata.

CONTROLLARE LA VALVOLA DI SICUREZZA

PERICOLO

Non modificare la valvola di sicurezza. Oggetti urtati da quello utensile potranno essere scagliati contro l'opereatore colpendolo. La mancata osservanza di queste nome potrà causare morte o gravi lesioni personali.

Pattfield

ERGO TOOLS

La valvola di sicurezza rilascera automaticamente l'aria se la pressione del serbatoio dell'aria supera il massimo presettato. La valvola dovrà essere controllata prima di agli utilizzato tirando l'anello a mano.

1. Accendere la stazione ad aria e lasciare che il serbatoio si riempia. La stazione si chiuderà quando la pressione raggiungerà il massimo presetto.
2. Spagnere la stazione ad aria.
3. Tirare l'anello sulla valvola di sicurezza per rilasciare l'aria per tre-cinque secondi e permettere all'aria pressurizzata di uscire. Rilasciare l'anello. La valvola di sicurezza deve essere resettata e la pressione deve essere trattenuta prima che tutte l'aria compressa sua fattu uscire dal serbatoio/contentitore a pressione.
4. Una qualsiasi perdita dell'aria dopo aver svolto le fas di cui sopra indica che vi è un problema alla valvola di sicurezza. Smettere di utilizzato la stazione ad aria e rivolgersi a un centro servizi autorizzato prima di utilizzato per un lungo periodo di tempo la stazione ad aria.

AVERTENZE

Se l'aria perde molto che l'anello è stato rilasciatò o se la valvola è bloccata e non può essere attivata dall'anello, non utilizzato la stazione ad aria fornì a che la valvola di sicurezza non sia stata sostituita. Utilizzato la stazione ad aria in queste condizioni potrà risultare in gravi lesioni personali.

AYVERTENZE

Quando si svolgo operazioni di manutenzione, utilizzare solo ricambi identici. Utilizzato parti di ricambio diverse potr a causare rischi o danneggiare il prodotto.

AYVERTENZE

Indossare sempre occhiiali di protezione durante le operazioni di manutenzione. Nel caso in cui si preveda che le operazioni di lavoro causeranno polvere, indossare sempre una maschera anti-polvere.

AVERTENZE

Non per uso commerciale.

AVERTENZE

Rilasciare sempre tutte la pressione, scollegarsi dall'alimentazione e lasciare che l'unità si raffreddi prima di svolgere le operazioni di pulizia o le riparazioni alla stazione ad aria.

MANUTENZIONE GENERALE

Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici è soggetta a danni di vario tipo da solventi commerciali e cui assere danneggiata dal contatto con gli stessi. Utilizzato un panno pulito per rimuovere trace di sporco, polvere,olio, grasso, ecc.

Una qualsiasi perdita dell'aria dopo aver svolto le fasi di cui sopra indica che vi è un problema alla valvola di sicurezza. Smettere di utilizzato la stazione ad aria e rivolgersi a un centro servizi autorizzato prima di utilizzato per un lungo periodo di tempo la stazione ad aria. Se l'aria perde dello che l'anello è stato rilasciato o se la valvola è bloccata e non può essere attivata dall'anello, non utilizzato la stazione ad aria fino a che la valvola di sicurezza non sia stata sostituita. Utilizzato la stazione ad aria in queste condizioni potrà risultare in gravi lesioni personali.

AAYVERTENZE

Gli elementi in plastica non devono mai entrare a contatto con liquido dei freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. Gli agenti chimici possono danneggiare, indebolire o distruggere la plastica il che potra causare gravi lesioni personali. Gli appearecchi elettrici utilizzati su prodotti in fibra di vetro, lastre di gesso o pannelli di rivestimento tendono ad usurarsi più rapidamente e a presentare precoci problemi di funzionamento. I trucioli e la segatura prodotti da tali materiali risultano infatti molto abrasivi nei confronti dei componenti di appearecchi elettrici quali gli ingranaggi, le spazzole, gli interrupttori, ecc.

Di seguenza, non consiglio di utilizzato questo prodotto per lavori lunghi su quosti tipi di materiali. Tuttavia, qualora si debba procedere alla levigatura dei quosti materiali, è extremamente importante pulire il prodotto con aria compressa.

Pattfield

ERGO TOOLS

LUBRIFICAZIONE

Tutti i cuscinetti di quello prodotto sono stati lubrificati con una quantità sufficiente di lubrificante di alta qualità per garantire l'ottimo funzionamento dell'utensile nelle normali condizioni di funzionamento. Di conseguenza, non è necessario effettuare alcuna lubrificazione supplementare.

TUTELA DELL'AMBIENTE

Riciclare le materiae prime anziché gettarle tra i rifiuti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

SIMBOLI

A	Allarme di sicurezza
CE	Conformità CE
	Leggere attendamente le istruzioni prima di utilizzato il prodotto.
	Indossare cuffie di protezione
	Indossare sempre occhiali di protezione.
	Indossare sempre occhiali di protezione.
	Rischio di lesioni. Non rivolgere il flusso dell'aria verso il corso. Non utilizzato aria compressa per respirare. Non trasportare nelle svolgono operazioni di verniciatura.
	Rischio di incendi o esplosioni.
	Rischio di scoppio.
	Per ridurre il rischio di scosse elettriche non esponre a pioggia. Riporre all'intemo.
	Rischio di scosse elettriche. Voltaggio pericoloso.
	Superficie calda: Rischio di scottature - Non toccare!
	Avvio remoto: L'unità viene controllata remotamente e potr'à avviarsi improvvisamente.
	Per solo uso intern
	Non apririe il regolatore di pressione prima che il tubo dell'aria è collegato.
	I prodotti elettrici non devono essere smaltiti con i rifiuti domestici. Vi sono strutture per smaltire tali prodotti. Infomarsi presso il proprio Comune o rivenditore di sicurezza per smatre adeguatamente tali rifiuti.

Dichiarazione di Conformità CE

dichiariamo che il prodotto descripto

Dati Tecnici:

Pattfield

ERGO TOOLS

Compressore da 300 W 6L PE-300K

fabbricato per: Hornbach Baumarkt AG

Hornbachstrasse 11

76879 Bornheim / Germania

è conforme alle seguentidire etiv

Direttiva Macchine 2006/42/EC

Direttiva EMC 2004/108/EC

e conforme ai seguentstandard

harmonizzati applicabili:

EN 60204-1:2006 +A1

EN 1012-1:2010

EN 55014-1:2006 +A1+A2

EN 55014-2:1997 +A1+A2

EN 61000-3-2:2006 +A1+A2

EN 61000-3-3:2008

Andreas Back

Direzione reparto qualità, tutela ambientale e CSR (responsabilità sociale d'impresa)

Responsabile della documentazione tecnica

La pompaenza olio riduce le operazioni di manutenzione.

Olievrije pomp
