BRUKSANVISNING RPHF400B PANASONIC

Digitala trådlösa stereohörlurar

Model No. RP-HF400B

Dear customer

Tack för att du har köpt den här produkten.

Läs igenom de här anvisningarna noggrant innan du använder produkten och spara bruksanvisningen för framtida bruk.

Innehållsförteckning

Före användning

Tillbehör 2

Upphovsrätt etc. 2

Försiktighetsåtgärder 2

Underhåll 3

Delarnas namn 3

Förberedelser

Laddning 4

Slå på/stänga av enheten 4

Ansluta en Bluetooth®-anordning ..... 4

Drift

Lyssna på musik 5

Ringa ett samtal.... 6

Användbara funktioner 6

Övrigt

Äterställa till fabriksinställningarna ..... 6

Om Bluetooth ^® 7

Specifikationer 7

Felsökningsguide....8

Ta bort batteriet vid kassering av enheten....9

Tillbehör

Var vänlig kontrollera och identifiera de medföljande tillbehören.

□ 1 USB-laddningssladd

Upphovsrätt etc.

- Bluetooth®-ordmärket och logotyperna är registrerade varumärken och ägs av Bluetooth SIG, Inc. och all användning som Panasonic Corporation gör av sådana märken sker under licens. Andra varumärken och varunamn tillhör deras respektive ägare.

- Andra systemnamn och produktnamn som förekommer i det här dokumentet är i allmänhet de registrerade varumärkena eller varumärken som tillhör respektive utvecklingsföretag. - Observera att ™-märket och ®-märket inte förekommer i det här dokumentet.

• Undvik att placera den här enheten nära värmekällor.
• Lyssna inte på enheten på hög volym på platser där du måste höra ljud från omgivningen för att vara säker, såsom järnvägsövergångar och byggarbetsplatser.
• Bredbandsspänningen är lika med eller större än 75 mV.

WARNING:

För att minska risken för brand, elstötar eller skador på produkten,

• Exponera inte enheten för regn, fukt eller droppande eller skvättande vatten.
• Placera inte objekt fyllda med vätska, såsom vaser, ovanpå den här enheten.
• Använd endast rekommenderade tillbehör.
  • Ta inte bort höljena.
• Reparera inte enheten själv. Överlåt service till kvalificerad servicepersonal.

Allergier

• Sluta använda enheten om du upplever obehag av hörlurarna eller andra delar som är i direkt kontakt med din hud.
• Fortsatt användning kan orsaka hudutslag eller andra allergiska reaktioner.

Försiktighetsåtgärder för att lyssna med hörlurarna

• Använd inte hörlurarna på hög volym. Hörselexperter avråder från att lyssna kontinuerligt på hög volym.
• Om du upplever att det ringer i öronen bör du minska volymen eller sluta använda enheten.
• Använd inte när du driver ett motoriserat fordon. Det kan leda till trafikfara och är olagligt i många områden.
• Du bör nyttja extrem försiktighet eller sluta använda enheten tillfälligt i potentiellt farliga situationer.

Enheten kan ta emot radiostörningar som orsakas av mobiltelefoner vid användning. Om sådana störningar förekommer, öka avständet mellan enheten och mobiltelefonen.

Denna enhet är avsedd att användas i mättliga och tropiska klimat.

Underhåll

Rengör enheten med en torr och mjuk trasa.

- Använd inte lösningsmedel, inklusive tvättbensin, thinner, alkohol,

köksrengöringsmedel, kemiskt rengöringsmedel etc. Detta kan leda till att ytterhöljet kan deformeras eller att beläggningen kan lossna.

Fälla ihop denna enhet

Fäll ihop hörlurarna som visas nedan. Felaktig hopfällning kan leda till felaktig funktion.

Rätt Fel

Försäkran om Överensstämmelse (DoC)

Härmed garanterar "Panasonic Corporation" att denna produkt överensstämmer med tillämpbara krav och andra föreskrifter i enlighet med direktiv 2014/53/EU.

Kunder kan hämta en kopia av den ursprungliga DoC för våra RE-produkter från vår DoC-server:

http://www.doc.panasonic.de

Kontakt till Auktoriserad Representant:

Panasonic Marketing Europe GmbH, Panasonic Testing Centre,

Winsbergring 15, 22525 Hamburg, Tyskland

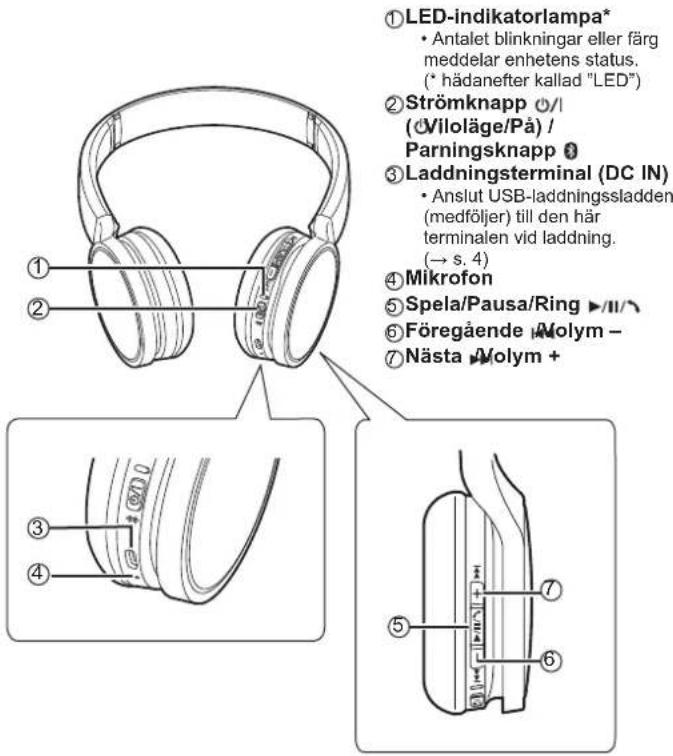

Delarnas namn

①LED-indikatorlampa* • Antalet blinkningar eller färg meddelar enhetens status. (* hädanefter kallad "LED") ②Strömknapp Ⓐ/l (∅Viloläge/På) / Parningsknapp Ⓐ ③Laddningsterminal (DC IN) • Anslut USB-laddningssladden (medföljer) till den här terminalen vid laddning. (→ s. 4) ④Mikrofon ⑤Spela/Pausa/Ring ▶/II/√ ⑥Föregående Molym - ⑦Nästa Molym +

Clos

- Använd inte andra USB-laddningssladdar än den medföljande.

- Täck inte för höger hörlur med handflatan när du använder enheten. Bluetoothanslutningen kan blockeras.

Produktillustrationerna kan skilja sig åt från den faktiska produkten.

Laddning

Det laddningsbara batteriet (installerat i enheten) är inte laddat i förväg. Ladda batteriet innan du använder enheten.

1 Anslut enheten till en dator med hjälp av USB-laddningssladden

• LED kommer att lysa rött.

- Led-indikeringarna lyser rött vid laddning. När laddningen är klar kommer LED-lampan att slockna

- Laddningen tar ca 2,5 timme från tomt läge till fulladdat.

LED Dator USB-laddningssladd (medföljer)

0bs

• Bluetooth-funktionen kan inte användas när den här enheten är ansluten till en dator med hjälp av USB-laddningssladden.
  • Ladda i rumstemperatur mellan 10 °C och 35 °C.
• Strömmen kan inte slås på vid laddning.
• Använd inte andra USB-laddningssladdar än den medföljande.

Försiktighet: Använd endast den medföljande USB-laddningssladden för anslutning till en dator.

Slå på/stänga av enheten

1 I avstängt läge, tryck och håll inne strömknappen på denna enhet i c

3 sekunder till dess att LED (blått) blinkar

- Ett pipljud kommer att höras och LED (blått) kommer att blinka sakta. Strömknap

Strömknapp

För att stänga av enheten

- Tryck och håll inne strömknappen/ i ca 3 sekunder. Ett pip kommer att ljuda och strömmen kommer att stängas av.

Cbs

- När enheten inte har använts på ca 5 minuter kommer strömmen automatiskt att stängas av. (Se "Automatisk avstängning" (→ s. 6))

Ansluta en Bluetooth®-anordning

Förberedelser

• Placera Bluetooth-anordningen inom ca 1 m från enheten.
• Kontrollera vid behov anordningens användning i dess bruksanvisning.

Para (Registrera) denna enhet med Bluetooth®-anordningen för anslutning

1 Tryck och håll inne strömknappen på denna enhet till dess att LED blinkar

När en anordning paras för första gången : ca 3 sekunder
När en andra eller följande anordning paras : ca 5 sekunder
- Enheten börjar söka efter Bluetooth-anordning för att ansluta till och LED kommer att blinka alternativt i blått och rött.

2 Slå på strömmen på Bluetooth®-enheten och upprätta Bluetooth®-funktionen

3 Välj "RP-HF400B" från Bluetooth®-anordningens meny

• MAC-adressen "□□□□□□" ("□" står för ett tecken som är unikt för varje uppsättning.) kan visas innan "RP-HF400B" visas.
• Om du ombeds att ange ett lösenord, ange "0000" (fyra nollor) på denna enhet.

4 Kontrollera Bluetooth-anslutningen mes Bluetooth®-anordningen på enheten

- LED kommer att blinka alternativt i blått och rött till dess att anslutning med anordningen är upprättad. När LED (blått) blinkar två gånger per 2 sekunder är parning (registrering) slutförd. (Anslutning upprättad)

(Ex.) Bluetooth Bluetooth ON Awarding RP-HF400B Välj still dess att

Obs

• Om anslutning till en anordning inte upprättas inom ca 5 minuter kommer enheten att slås av. Utför parning på nytt.
• 2 eller fler Bluetooth® anordningar kan inte registreras till enheten samtidigt.
• Du kan para upp till 8 Bluetooth® anordningar till den här enheten. Om en nionde anordning paras kommer den äldsta anslutningen att ersättas. Para den igen för att använda den.

Ansluta en parad Bluetooth®-anordning

1 Slå på enheten

• Tryck och håll inne strömknappen på denna enhet i ca 3 sekunder till dess att LED (blått) blinkar.
• Ett pipljud kommer att höras och LED (blått) kommer att blinka sakta.

2 Utför steg 2 och 3 för "Para (Registrera) denna enhet med Bluetooth®-anordningen för anslutning" (→ s. 4)

- När LED (blått) blinkar två gånger per 2 sekunder är pärning (registrering) slutförd. (Anslutning upprättad)

Obs

• Denna enhet kommer ihåg anordningen som var ansluten senast. Anslutning kan upprättas automatiskt efter steg 1 (se ovan).
• Om anslutning till en anordning inte upprättas inom ca 5 minuter kommer enheten att slås av. Utför parning på nytt. (→ s. 4)

Lyssna på musik

Om den Bluetooth®-kompatibla anordningen stöder Bluetooth®-profilerna "A2DP" och "AVRCP" kan musik spelas medan enheten fjärrstyrs.

• A2DP (Profil för avancerad ljuddistribution): Överför ljud till enheten.
• AVRCP (Profil för fjärrstyrning av ljud/video):
  Möjliggör fjärrstyrning av anordningen via enheten.

1 Anslut Bluetooth®-anordningen till enheten (→ s. 4)

2 Välj och spela musik på Bluetooth®-anordningen

- Den valda musiken skickas till enhetens hörlurar.

Batteriets drifttid

Batterityp Drifttid
Laddningsbart batteri (installeral i enheten) Ca 20 timmar

Drifttiden kan påverkas något av driftförhållandena.

Warning

• Enheten kan läcka ljud beroende på volymnivå.
• När volymen ökar till nära maximal nivå kan musiken låta förvängd. Minska volymen tills förvängningen försvinner.

Fjärrstyrning

Du kan kontrollera Bluetooth®-anordningen med hjälp av den här enheten.

- Beroende på Bluetooth-anordningarna kanske vissa av funktionerna nedan inte fungerar eller fungerar på andra sätt via användningen av enheten.

(Driftexempel)

Spela/Pausa/Ring
-/II/↘	Tryck	Spela/Pausa/Ring
Föregående/Nästa/Volym
+	Tryck Öka volymen
	Tryck och håll inne	Gå vidare till början av nästa spår
-	Tryck Minska volymen
	Tryck och håll inne	Återgå till början av aktuellt spår

Spela/Pausa/Ring Volym-/Föregående Volym+/Nästa

Cbs

- Volymen kan justeras i 15 niväer.

När max- eller miniminivån har nätts kommer ett pip att ljuda.

Ringa ett samtal

Med Bluetooth®-aktiverade telefoner (mobiltelefoner eller smarta telefoner) som stöder Bluetooth®-profilerna "HSP" eller "HFP" kan du använda den här enheten till telefonsamtal.

• HSP (Headset-profil):

Den här profilen kan användas för att ta emot monoljud och för att upprätta tvävägskommunikation via mikrofonen på enheten.
• HFP (Handsfree-profil):
Utöver HSP-funktionerna har den här profilen även funktionerna inkommande och utgående samtal.
- Anslut telefonen med Bluetooth till enheten (→ sid. 4)

• Det kan förekomma fall då handsfree-inställning mäste göras på den Bluetooth®-aktiverade telefonen.
• Beroende på den Bluetooth-aktiverade telefonen kan du höra ringsignaler för inkommande och utgående samtal från telefonen från enheten.
• (Endast HFP) Samtalsanordningen kommer att växla mellan den Bluetoothaktiverade telefonen och enheten. (Tryck in Ring på enheten två gånger snabbt för att växla.)

Användbara funktioner

Återställning av enheten

Den här enheten kan återställas när alla åtgärder inte fungerar. För att återställa enheten tryck och håll ner ström ∅/l knappen i 10 sekunder eller mer. Alla tidigare åtgärder kommer att återställas. (Informationen om parningen av anordningen kommer inte att tas bort.)

Automatisk avstängning

Om enheten är tyst i ca 5 minuter och funktionen hos Bluetooth®-anordningar är i viloläge under den tidsperioden kommer ett pip att ljuda och enheten kommer att stängas av automatiskt.

LED-indikatorlampa

När batterinivån är låg under användning av enheten kommer det blått blinkande LED på höger hörlur att ändras till rött*. En pip kommer att ljuda varje minut. När batteriet tar slut kommer enheten att stängas av.

* Om du trycker på parkopplingsknappen och håller ned när batterinivån är låg blinkar LED-lampan bara rött.

Återställa till fabriksinställningarna

När du vill ta bort all information om parade anordningar etc. kan du återställa enheten till fabriksinställningarna (originalinställningarna vid köp). Ladda batteriet innan du återställer enheten.

1 Tryck och håll neröjli cirka 5 sekunder
- Starta sökning för Bluetooth® apparater att ansluta.

2 Tryck och håll ner + och - i 6 sekunder eller längre under sökning

- LED kommer att blinka snabbt i blått. Enheten kommer att återställas till fabriksinställningarna.

Observera

- När en anordning paras igen, radera registreringsinformationen (Anordning: "RP-HF400B") från Bluetooth®-anordningens meny och registrera denna enhet med Bluetooth®-anordningen igen. (→ s. 4)

Om Bluetooth®

Panasonic frånsäger sig ansvar för data och/eller information som äventyras under trådlös överföring.

Använt frekvensband

Den här enheten använder frekvensbandet 2,4 GHz.

Enhetens certifiering

- Den här enheten efterföljer frekvensrestriktioner och har certifierats baserat på frekvenslagar. Därmed är ett trådlöst tillständ inte nödvändigt.

• Åtgärderna nedan är straffbara enligt lag i vissa länder:
• Att ta isär/modifiera enheten.
• Att ta bort specifikationsindikationer.

Användningsrestriktioner

• Trådlös överföring och/eller användning med alla Bluetooth-utrustade anordningar garanteras inte.
• Alla anordningar måste efterfölja de standarder som har fastställts av Bluetooth SIG, Inc.
• Beroende på en anordnings specifikationer och inställningar kanske den inte fungerar eller så kan vissa användningar vara annorlunda.
• Det här systemet stödjer Bluetooth-säkerhetsfunktioner. Men beroende på användningsområdet och/eller inställningar kanske den här säkerheten inte räcker till. Överför information trådlöst till det här systemet med försiktighet.
• Det här systemet kan inte överföra information till en Bluetooth-anordning.

Räckvidd för användning

Den här enheten har en maximal räckvidd på 10 m.

Räckvidden kan minska beroende på miljön, hinder eller störningar.

Störningar från andra anordningar

- Den här enheten kanske inte fungerar ordentligt och problem såsom oljud eller ljudhopp kan förekomma på grund av störningar från radiovägor om den här enheten befinner sig för nära andra Bluetooth®-anordningar eller andra anordningar som använder 2,4 GHz-bandet. - Den här enheten kanske inte fungerar ordentligt om radiovägor från en närliggande sändningsstation etc. är för starka.

Avsedd användning

• Den här enheten är endast till för normalt, allmänt bruk.
• Använd inte systemet nära en utrustning eller i en miljö som är känslig för störningar från radiofrekvenser (till exempel: flygplatser, sjukhus, laboratorier, etc.).

Specifikationer

Allmänt

Strömförsörjning	DC 5 V, 330 mA(Internt batteri: 3,7 V (Li-ion 430 mAh))
Drifttid*1	Ca 20 timmar
Laddningstid*2 (25 °C) Ca 2,5 timmar
Intervall för laddningstemperatur 10 °C till 35 °C
Intervall för drifttemperatur 0 °C till 40 °C
Intervall för luftfuktighet vid drift 35 %RH till 80%RH (ingen kondens)
Massa Ca 130 g

*1 Den kan vara kortare beroende på driftförhållandena.
*2 Tid som krävs för att ladda från tomt till fullt.

Bluetooth®-sektion

Bluetooth® systemspecifikationer Ver. 4.1
Klassificering av trådlös utrustning	Klass 2 (2,5 mW)
Frekvensband 2402 MHz till 2480 MHz
Max RF-effekt 4 dBm
Profiler som stöds	A2DP, AVRCP, HSP, HFP
Kodec som stöds	SBC
Räckvidd för drift	Upp till 10 m

Hörlurssektion

Drivrutinsenheter

30 mm

Terminalsektion

DC IN

DC 5 V, 330 mA

Mikrofonsektion

Typ

Mono

Sektion för tillbehör

USB-laddningssladd

0,1 m

- Specifikationer kan ändras utan föregående meddelande.

Felsökningsguide

Gör följande kontroller innan du begär service. Om du har tvivel om några av kontrollpunkterna eller om de åtgårder som anges inte löser problemet, rådfråga din återförsäljare för instruktioner.

Allmänt

Enheten svarar inte

- Den här enheten kan återställas när alla åtgärder inte fungerar. För att återställa enheten tryck och håll ner ström ⏻/I knappen i 10 sekunder eller mer. (→ s. 6)

Strömförsörjning och laddning

Kan inte ladda enheten

- Se till att datorn på påslagen och att den inte är i viloläge.

- Fungerar den USB-port du använder för närvarande? Om din dator har andra USB-portar, koppla från kontakten från dess nuvarande port och anslut den i en av de andra portarna.

- Om åtgärderna ovan inte är tillämpliga, koppla från USB-laddningssladden och anslut den igen.

- Om laddningstiden och drifttiden har blivit förkortad, kan batteriet ha slitits ut. (Antalet uppladdningar för det medföljande batteriet: ca 500.)

LED-lampan lyser inte vid laddning / Laddning tar längre tid

- Är USB-laddningssladden (medföljer) ansluten ordentligt till USB-terminalen på datorn? (→ s. 4)

• Ladda i en rumstemperatur mellan 10 °C och 35 °C.

Strömmen slås inte på

- Laddas enheten? Strömmen kan inte slås PÅ vid laddning. (→ s. 4)

Anslutning av Bluetooth®-anordningen

Anordningen kan inte anslutas

- Radera parningsinformationen för denna enhet från Bluetooth-anordningen och para dem sedan igen. (→ s. 4)

Ljud och ljudvolym

Inget ljud

• Se till att enheten och Bluetooth-anordningen är korrekt anslutna. (→ s. 4)
• Kontrollera om musik spelas på Bluetooth-anordningen.
• Se till att enheten på påslagen och att volymen inte är för låg.
• Para och anslut Bluetooth-anordningen och enheten igen. (→ s. 4)
• Kontrollera om Bluetooth®-kompatibel anordning stöder "A2DP"-profil. För mer information om profiler se "Lyssna på musik" (→ s. 5). Se även bruksanvisningen för den Bluetooth®-kompatibla anordningen.

Låg volym

• Öka volymen på enheten. (→ s. 5)
• Öka volymen på Bluetooth-anordningen.

Ljudet från anordningen avbryts / Ljudkvaliteten är dålig

- Ljud kan avbrytas om signaler blockeras. Täck inte över enheten helt med handflatan etc.

• Anordningen kan vara utanför kommunikationsgränsen på 10 m. Flytta anordningen närmre enheten.
• Ta bort alla hinder mellan den här anordningen och enheten.
• Stäng av alla trádlösa LAN-enheter när de inte används.
• Ett kommunikationsproblem kan förekomma om batteriet är urladdat. Ladda enheten. (→ s. 4)

Telefonsamtal

Du kan inte höra den andra personen

• Se till att enheten och den Bluetooth-aktiverade telefonen är påslagna.
• Kontrollera om enheten och Bluetooth®-aktiverade telefonen är anslutna
  (→ s. 4)
• Kontrollera ljudinställningarna på den Bluetooth-aktiverade telefonen.
  Ställ in den ringande anordningen till enheten om den är inställd på den Bluetooth®-aktiverade telefonen. (→ s. 4)
• Öka volymen både på enheten och den Bluetooth-aktiverade telefonen om den andra personens röstvolym är för låg.

Kan inte ringa

- Kontrollera om den Bluetooth®-kompatibla anordningen stöder "HSP"- eller "HFP"-profilen. För mer information om profiler, se "Lyssna på musik" (→ s. 5) och "Ringa ett samtal" (→ s. 5). Se även bruksanvisningen för den Bluetooth®-aktiverad telefon.

Avfallshantering av produkter och batterier

Endast för Europeiska Unionen och länder med återvinningsystem

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att förbrukade elektriska och elektroniska produkter och batterier inte får blandas med vanliga hushållssopor. För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska dom lämnas till passande uppsamlingsställe i enlighet med nationella bestämmelser. Genom att ta göra det korrekt hjälper du till att spara värdefulla resurser och förhindrar eventuella negativa effekter på människors hälsa och på miljön. För mer information om insamling och återvinning kontakta din kommun.

Olämplig avfallshantering kan beläggas med böter i enlighet med nationella bestämmelser. Notering till batterisymbolen (nedanför):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall uppfyller den de krav som ställs i direktivet för den aktuella kemikalien.

Ta bort batteriet vid kassering av enheten

1 Ta bort höger örondyna

3 Ta bort de 2 skruvarna och kretsen

2 Ta bort de 4 skruvarna

4 Kapa kablarna en och en med en sax och ta bort batteriet

Följande instruktioner är inte avsedda för reparationssyften utan för kassering av den här enheten. Den här enheten kan inte lagas när den är demonterad.

Ta ut det installerade batteriet ur den här enheten och återvinn det vid kassering av den här enheten.

• Demontera efter att batteriet slits ut.
- Förvara demonterade delar utom räckhåll för barn.

1 Vänd hörluren Ⓐ uppåt, och placera den på en plan yta

2 Håll i den nedre delen av den högra hörluren (R), och placera en kryssmejsel (finns i handeln) under det övre höljet B

• Håll fingrama borta från skruvmejselns spets.
• Välj en skruvmejsel som är stor nog för utrymmet under
det övre locket.

3 Använd skruvmejseln som hävstång, och pressa det övre höljet B uppåt

4 Avlägsna det övre höljet Ⓗ
5 Avlägsna de fyra skruvarna, och avlägsna det undre höljet ©

6 Ta tag i batteriet Ⓓ, och avlägsna det

Gällande hanteringen av använda batterier

• Isolera terminalerna med vidhäftande tejp eller liknande
  material.
  • Demontera inte.

Batterier

• Värm inte upp eller exponera för lågor.
• Lämna inte batteri(er) i en bil som exponeras för direkt solljus under lång tid med dörrar och fönster stängda.
  • Felaktig hantering av batterier kan orsaka
  elektrolytläckage som kan skada föremål som den läckta vätskan kommer i kontakt med. Rådfråga återförsäljaren om elektrolyt läcker från batteriet. Tvätta noggrant med vatten om elektrolyt kommer i kontakt med någon del av din kropp.
• Kontakta de lokala myndighetema eller återförsäljaren vid kassering av batterierna och fråga om korrekt kasseringsmetod.
