BRUKSANVISNING HWQ810D SAMSUNG

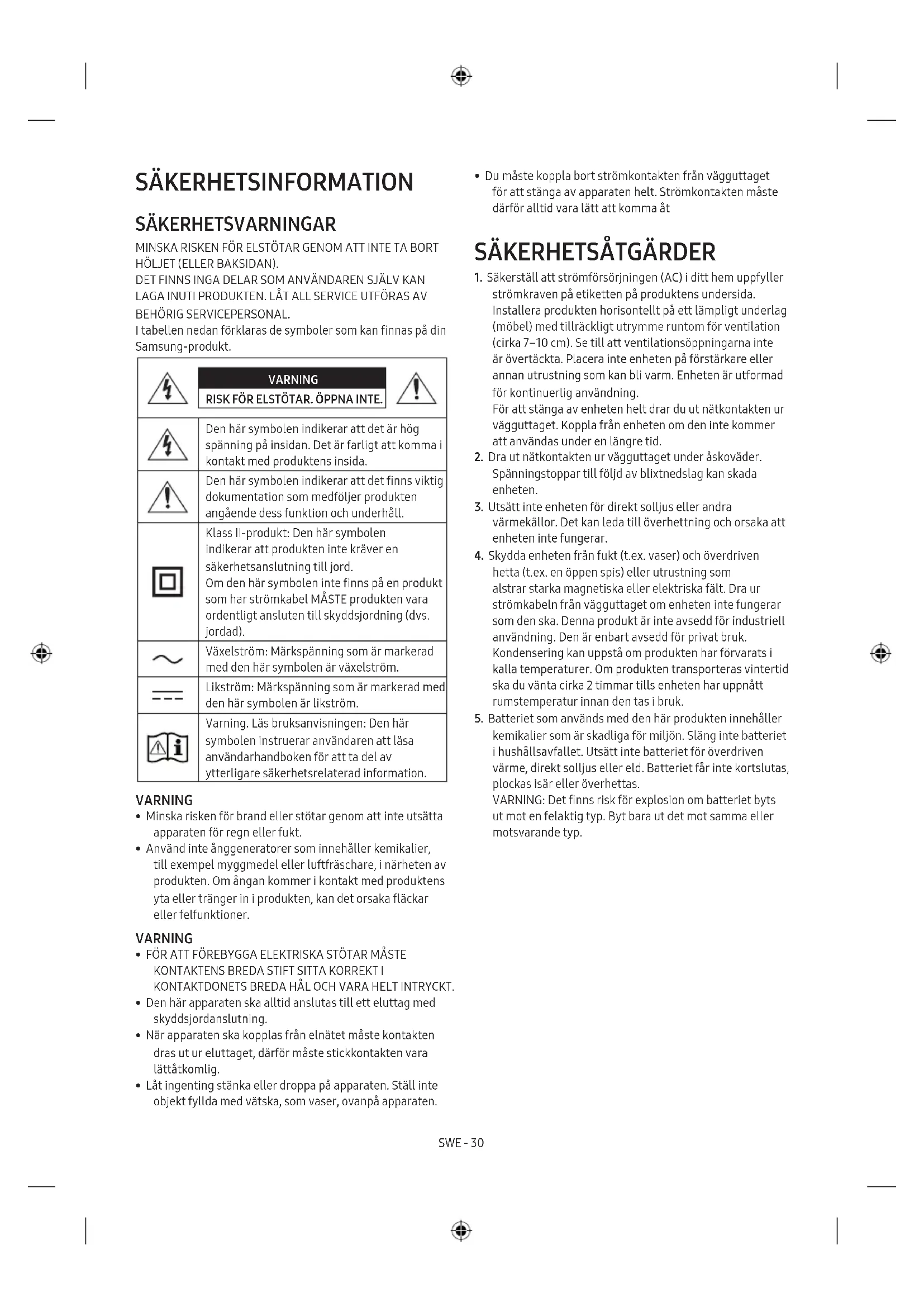

• Minska risken för brand eller stötar genom att inte utsätta apparaten för regn eller fukt.

• Använd inte ånggeneratorer som innehåller kemikalier, till exempel myggmedel eller luftfräschare, i närheten av produkten. Om ångan kommer i kontakt med produktens yta eller tränger in i produkten, kan det orsaka äckar eller felfunktioner. VARNING

• Den här apparaten ska alltid anslutas till ett eluttag med skyddsjordanslutning.

• När apparaten ska kopplas från elnätet måste kontakten dras ut ur eluttaget, därför måste stickkontakten vara lättåtkomlig.

• Låt ingenting stänka eller droppa på apparaten. Ställ inte objekt fyllda med vätska, som vaser, ovanpå apparaten.

• Du måste koppla bort strömkontakten från vägguttaget för att stänga av apparaten helt. Strömkontakten måste därför alltid vara lätt att komma åt

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller

strömkraven på etiketten på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt utrymme runtom för ventilation (cirka 7–10 cm). Se till att ventilationsöppningarna inte är övertäckta. Placera inte enheten på förstärkare eller annan utrustning som kan bli varm. Enheten är utformad för kontinuerlig användning. För att stänga av enheten helt drar du ut nätkontakten ur vägguttaget. Koppla från enheten om den inte kommer att användas under en längre tid.

2. Dra ut nätkontakten ur vägguttaget under åskoväder.

Spänningstoppar till följd av blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt solljus eller andra

värmekällor. Det kan leda till överhettning och orsaka att enheten inte fungerar.

4. Skydda enheten från fukt (t.ex. vaser) och överdriven

hetta (t.ex. en öppen spis) eller utrustning som alstrar starka magnetiska eller elektriska fält. Dra ur strömkabeln från vägguttaget om enheten inte fungerar som den ska. Denna produkt är inte avsedd för industriell användning. Den är enbart avsedd för privat bruk. Kondensering kan uppstå om produkten har förvarats i kalla temperaturer. Om produkten transporteras vintertid ska du vänta cirka 2 timmar tills enheten har uppnått rumstemperatur innan den tas i bruk.

5. Batteriet som används med den här produkten innehåller

kemikalier som är skadliga för miljön. Släng inte batteriet i hushållsavfallet. Utsätt inte batteriet för överdriven värme, direkt solljus eller eld. Batteriet får inte kortslutas, plockas isär eller överhettas. VARNING: Det nns risk för explosion om batteriet byts ut mot en felaktig typ. Byt bara ut det mot samma eller motsvarande typ. SvenskaSWE - 31 01 KONTROLLERA KOMPONENTERNA

• Surroundhögtalare x 2 (vänster/höger, endast modellen HW-Q935D)

• Antalet strömkablar kan variera beroende på modell. 02 PRODUKTÖVERSIKT Soundbarens övre panel Volym

(Flerfunktion)-knappen Tryck på knappen (Flerfunktion) i standbyläge för att slå på Soundbar. Tryck på knappen (Flerfunktion) för att ändra ingångskälla.

(Mikrofon på/av)-knappen Tryck på knappen för att slå på eller av mikrofonen. Lysdiodsindikatorn lyser röd när mikrofonen är avstängd. Växla till läget BT PAIRING i läget BT genom att hålla knappen (Mikrofon på/av) på ovansidan av Soundbar intryckt i minst 5 sekunder. Undersidespanelen på Soundbar HDMI IN 1 HDMI IN 2 SERVICEDIGITAL AUDIO IN(OPTICAL)HDMI TO TV(eARC/ARC) HDMI SERVICEDIGITAL AUDIO IN(OPTICAL)HDMI TO TV(eARC/ARC)HDMI HDMI IN 1 HDMI IN 2 SERVICE

POWER Anslut Soundbarens växelströmskabel.

SERVICE Anslut en USB-lagringsenhet för att uppgradera produktens programvara.

DIGITAL AUDIO IN (OPTICAL) Anslut till den digitala (optiska) utgången på en extern enhet.

HDMI Matar in digitala video- och ljudsignaler samtidigt med en HDMI-kabel. Anslut till HDMI-utgången på en extern enhet.

HDMI TO TV (eARC/ARC) Anslut till HDMI-kontakten på en tv. 03 ANSLUTA SOUNDBAR Ansluta ström och enheter HDMI IN 1 HDMI IN 2 ID SET (WOOFER, REAR) POWER NETWORK SERVICE

(eARC/ARC) HDMI 1 Blinkar blå (endast HW-Q935D) Baksida av subwoofer Vänster och höger surroundhögtalares undersidor Soundbar- huvudenhetens undersida

• Lysdiodsindikatorn LINK slutar blinka och lyser med fast blått sken när en anslutning har upprättats mellan Soundbar, subwoofern och surroundhögtalarna.SWE - 32

Optisk kabel (medföljer inte)

• Om TV-ljudet inte hörs trycker du på knappen (Flerfunktion) på ovansidan av Soundbar eller på knappen (Källa) på fjärrkontrollen för att välja läget ”TV ARC”.

• Den rekommenderade kabeln är en HDMI-kabel certierad av HDMI.org.

• Om du använder en optisk kabel och kontakterna har skydd måste du ta bort skydden först. Använda Q-Symphony-funktionen När du ansluter Soundbar till en Samsung-TV som stöder funktionen Q-Symphony kan ljudet spelas upp samtidigt via din Soundbar och TV. Om du använder funktionen Q-Symphony kan du njuta av fylligare och mer tredimensionella ljudeffekter med TV:ns surroundljud. När Soundbar är ansluten visas menyn ”Q-symphony” på TV:n. (Meddelandet som visas kan variera beroende på TV-modell.) (Inställningar ( ) → Alla inställningar ( ) → Ljud → Ljudutgång) Använda SpaceFit Sound Funktionen analyserar användarens lyssningsområde med mikrofonen på Soundbar och ger ett optimalt ljud för det analyserade området. Ljudoptimeringen utförs automatiskt.

• Sök efter Bluetooth-enheten på din TV eller mobila enhet. Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY: I det här läget kan du återansluta en Samsung- tv eller mobilenhet som varit ansluten tidigare.

• BT PAIRING: I det här läget kan du ansluta en ny enhet till Soundbar. (Tryck på knappen PAIR på fjärrkontrollen till Soundbar eller håll knappen (Mikrofon på/av) på ovansidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i läget ”BT”.) OBS!

• Om en PIN-kod efterfrågas när du ansluter en Bluetooth- enhet anger du <0000>. Ansluta via Wi-Fi (trådlöst nätverk)

• Om du vill ansluta en Soundbar till en mobilenhet via trådlöst nätverk (Wi-Fi), behövs appen SmartThings.

1. Anslut din mobilenhet (smartphone, surfplatta etc.) till

det Wi-Fi-nätverk som tv:n är ansluten till.

2. Installera och starta appen SmartThings på mobilenheten

(smartphone, surfplatta etc.).

3. Följ anvisningarna på appskärmen på mobilenheten för

att ansluta Soundbar till Wi-Fi-nätverket.SWE - 33 06 FELSÖKNING Kontrollera följande innan du ber om hjälp. Soundbar startar inte.

• Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget. När subwoofern eller surroundhögtalarna inte ansluts automatiskt

1. Stäng av Soundbar-huvudenheten.

2. Håll knappen ID SET på subwooferns och

surroundhögtalarnas baksida intryckt i minst 5 sekunder.

• Surroundhögtalarna kanske inte medföljer beroende på modell. Subwoofer Baksida av subwoofer Blinkar snabbt i blått 5 sek. Surroundhögtalare (endast HW-Q935D) Vänster och höger surroundhögtalares baksidor Blinkar snabbt i blått 5 sek.

3. Håll Upp-knappen på fjärrkontrollen intryckt i

fem sekunder. SOUND MODE PAIR 5 sek. ID SET

4. Kontrollera om indikatorlampan LINK lyser med ett fast

blått sken (anslutningen är klar).

• Lysdiodsindikatorn LINK slutar blinka och lyser med fast blått sken när en anslutning har upprättats mellan Soundbar, subwoofern och surroundhögtalarna. Soundbar fungerar intermittent.

• Koppla bort strömsladden och sätt in den igen.

• Försök igen efter att du initierat produkten.

• Om det inte nns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. Fjärrkontrollen fungerar inte

• Rikta fjärrkontrollen direkt mot Soundbar.

• Byt ut batterierna mot nya. Soundbar-indikatorn lyser med ett fast rött sken.

• Mikrofonen är avstängd. Slå på mikrofonen. Det hörs inget ljud från soundbaren.

• Volymen på Soundbar är för låg eller avstängd. Justera volymen.

• När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.

• För ljud från tv:n, välj Soundbar. (Samsung-tv: Hem ( ) → Meny → Inställningar ( ) → Alla inställningar ( ) → Ljud → Ljudutgång → Välj Soundbar)

• Ta bort kabeln från Soundbar och återanslut den. Det hörs inget ljud från subwoofern eller surroundhögtalarna.

• Kontrollera att indikatorlamporna på subwooferns och surroundhögtalarnas baksidor lyser blått. Återanslut den när den blå lysdioden blinkar eller den röda lysdioden tänds. Om TV:n inte är ansluten via HDMI TO TV (eARC/ARC)

• Kontrollera om HDMI-kabeln är korrekt ansluten till ARC-kontakten.

• Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (digital-tv-box, spelkonsol osv.). Anslut Soundbar direkt.

• HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Hem ( ) → Meny

• Inställningar ( ) → Alla inställningar ( ) → Anslutning → Hanterare för extern enhet → Anynet+ (HDMI-CEC) PÅ) Soundbar ansluter inte via Bluetooth.

• När du ansluter en ny enhet växlar du till BT PAIRING för att ansluta. (Tryck på knappen PAIR på fjärrkontrollen eller håll knappen (Mikrofon på/av) på huvudenheten intryckt i minst 5 sekunder.)

• Återanslut efter att du tagit bort Bluetooth- högtalarlistan på enheten. (Samsung-tv: Hem ( ) → Meny → Inställningar ( ) → Alla inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista)SWE - 34 Ljudet försvinner vid anslutning via Bluetooth.

• Vissa enheter, t.ex. mikrovågsugnar och trådlösa routrar, kan orsaka radiostörningar om de placeras för nära Soundbar.

• Om din Bluetooth-anslutna enhet yttas för långt från soundbar kan ljudet försvinna. Flytta enheten närmare din soundbar.

• Om någon del av din kropp har kontakt med Bluetooth- mottagaren eller produkten är installerad på en möbel av metall, kan ljudet försvinna. Kontrollera installationsmiljön och användningsförhållandena. Soundbar ansluter inte till Wi-Fi.

• Kontrollera att den trådlösa routern är på och återanslut sedan den trådlösa routern efter att ha startat om.

• Soundbar kan inte ansluta om den trådlösa signalen är för svag. Försök att ytta routern närmare din soundbar eller att ta bort eventuella hinder mellan soundbaren och routern om det är möjligt. Soundbar startar inte automatiskt med TV:n.

• Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

• Bilder och illustrationer i den här ANVÄNDARHANDBOKen tillhandahålls endast som referens och kan skilja sig från hur produkten faktiskt ser ut.

• En administrationsavgift kan tillkomma om (a) en tekniker tillkallas utan att det är något fel på produkten (dvs. om du inte har läst användarhandboken). (b) du tar enheten till ett reparationscenter utan att det är något fel på produkten (dvs. om du inte har läst användarhandboken).

• Du informeras om administrationsavgiften innan teknikern besöker dig. 08 SPECIFIKATIONER OCH ANVISNINGAR Modellnamn HW-Q935D Vikt 5,4 kg Mått (B × H × D) 1110,7 × 60,4 × 120,0 mm Drifttemperatur +10 °C till +40 °C Luftfuktighet 10 % till 80 %, icke-kondenserande Förvaringstemperatur -20 °C till +45 °C Luftfuktighet vid förvaring 5 % till 95 %, icke-kondenserande

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specikationerna utan föregående meddelande.

• Vikt och mått är ungefärliga.

• Surroundhögtalarna medföljer endast specika modeller.

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Baksidan av Soundbar- huvudenheten) Säkerhetsåtgärd: Soundbar startas om automatiskt om du slår på/av Wi-Fi. Total strömförbrukning i standbyläge (W) 6,0 W Inaktiveringsmetod för Wi-Fi-porten Tryck på knappen CH LEVEL på Soundbarens fjärrkontroll i 30 sekunder för att slå på eller stänga av Wi-Fi. Inaktiveringsmetod för Bluetooth-porten Tryck på knappen TONE CONTROL på Soundbarens fjärrkontroll i 30 sekunder för att slå på eller stänga av Bluetooth.

• Samsung försäkrar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien. Den fullständiga försäkran om överensstämmelse är tillgänglig på: http://www.samsung.com. Gå till Support och ange modellnamnet. Den här utrustningen kan användas i alla EU-länder och i Storbritannien. 5 GHz WLAN-funktionen (Wi-Fi eller SRD) på den här utrustningen får endast användas inomhus.

• UTEFFEKT FÖR TRÅDLÖS ENHET Max. sändareffekt för RF 100 mW vid 2,4 GHz–2,4835 GHz 200 mW vid 5,15 GHz–5,25 GHz och 5,47 GHz–5,725 GHz 100 mW vid 5,25 GHz–5,35 GHz 25 mW vid 5,725 GHz–5,875 GHzSWE - 36 [Korrekt avfallshantering av batterierna i produkten] (Gäller i länder med separata insamlingssystem) Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG. Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation. Korrekt avfallshantering av produkten (elektriska och elektroniska produkter) (Gäller i länder med separata insamlingssystem) Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö. Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt veriera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall. Mer information om Samsungs miljöåtaganden och produktspecika skyldigheter, för t.ex. REACH, WEEE och batterier, nns på: www.samsung.com/uk/aboutsamsung/ sustainability/environment/our-commitment/data/FRA - 37
