BRUKSANVISNING SOC920P SAMSUNG

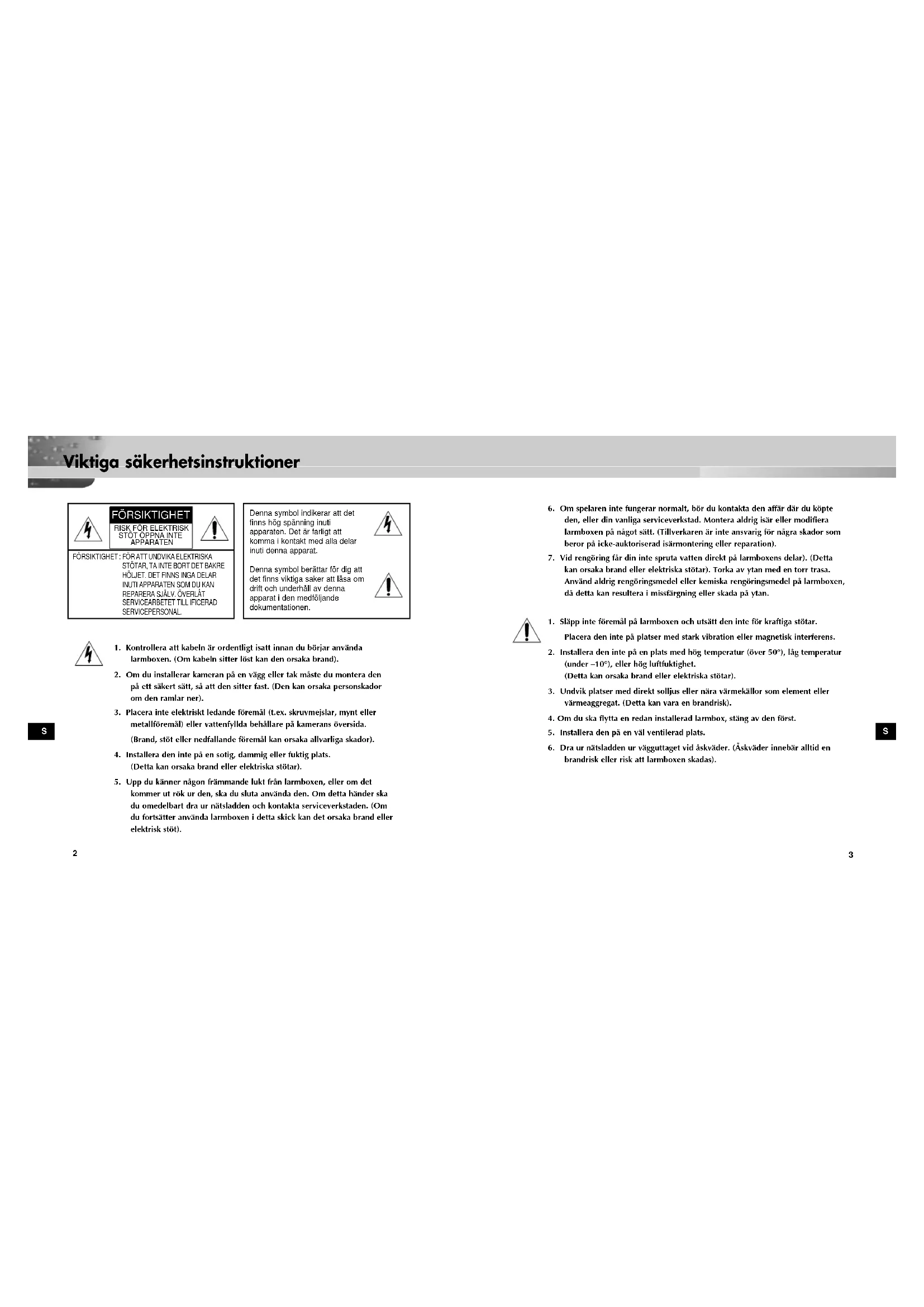

Viktiga säkerhetsinstruktioner

6. Om spelaren inte fungerar normalt, bör du kontakta den affär där du köpte

den, eller din vanliga serviceverkstad. Montera aldrig isär eller modifiera larmboxen på något sätt. (Tillverkaren är inte ansvarig för några skador som beror på icke-auktoriserad isärmontering eller reparation).

7. Vid rengöring får din inte spruta vatten direkt på larmboxens delar). (Detta

kan orsaka brand eller elektriska stötar). Torka av ytan med en torr trasa. Använd aldrig rengöringsmedel eller kemiska rengöringsmedel på larmboxen, då detta kan resultera i missfärgning eller skada på ytan.

1. Släpp inte föremål på larmboxen och utsätt den inte för kraftiga stötar.

Placera den inte på platser med stark vibration eller magnetisk interferens.

2. Installera den inte på en plats med hög temperatur (över 50°), låg temperatur

(under –10°), eller hög luftfuktighet. (Detta kan orsaka brand eller elektriska stötar).

3. Undvik platser med direkt solljus eller nära värmekällor som element eller

värmeaggregat. (Detta kan vara en brandrisk).

4. Om du ska flytta en redan installerad larmbox, stäng av den först.

5. Installera den på en väl ventilerad plats.

6. Dra ur nätsladden ur vägguttaget vid åskväder. (Åskväder innebär alltid en

1. Kontrollera att kabeln är ordentligt isatt innan du börjar använda

larmboxen. (Om kabeln sitter löst kan den orsaka brand).

2. Om du installerar kameran på en vägg eller tak måste du montera den

på ett säkert sätt, så att den sitter fast. (Den kan orsaka personskador om den ramlar ner).

3. Placera inte elektriskt ledande föremål (t.ex. skruvmejslar, mynt eller

metallföremål) eller vattenfyllda behållare på kamerans översida. (Brand, stöt eller nedfallande föremål kan orsaka allvarliga skador).

4. Installera den inte på en sotig, dammig eller fuktig plats.

(Detta kan orsaka brand eller elektriska stötar).

5. Upp du känner någon främmande lukt från larmboxen, eller om det

kommer ut rök ur den, ska du sluta använda den. Om detta händer ska du omedelbart dra ur nätsladden och kontakta serviceverkstaden. (Om du fortsätter använda larmboxen i detta skick kan det orsaka brand eller elektrisk stöt). Denna symbol indikerar att det finns hög spänning inuti apparaten. Det är farligt att komma i kontakt med alla delar inuti denna apparat. Denna symbol berättar för dig att det finns viktiga saker att läsa om drift och underhåll av denna apparat i den medföljande dokumentationen. FÖRSIKTIGHET RISK FÖR ELEKTRISKSTÖT ÖPPNA INTEAPPARATEN 00351A SOC-920P-SWE 11/19/03 2:57 PM Page 2S

Innehållsförteckning Kapitel 1 Översikt över SOC-920(P) Detta kapitel ger dig en snabb introduktion till SOC-920(P) och beskriver dess nyckelfunktioner, delarnas namn och funktioner. Kapitel 1 Översikt över SOC-920(P) 5 Introduktion till SOC-920(P) 6 Översikt över SOC-920(P) 7 Kapitel 2 Installation av SOC-920(P) 8 Kontrollera innehållet i förpackningen 9 Förberedelser för installation och användning 11 Förbereda kabeln 12 Installation av SOC-920(P) 13 Bilaga SOC-920(P) stiftkonfigurering 15 SOC-920(P) specifikationer 16 00351A SOC-920P-SWE 11/19/03 2:57 PM Page 4S

Introduktion till SOC-920(P) Översikt över SOC-920(P) SOC-920(P) vandalsäker dome-kamera är endast avsedd för VPP-sys- temet (Video Professional Package). SOC-920(P) vandalsäker dome-kamera är en dome-typ övervakning- sutrustning som erbjuder de bästa funktioner för övervakning av banker, butiker, affärsbyggnader, industriområden etc. Den är konstruerad att tåla avsiktlig eller oavsiktlig påverkan eller vandalisering. SOC-920(P) är en avancerad övervakningsenhet som med 120x zoom övervakning med 12x zoomlins och 10x digital zoom. SOC-920(P) är en multifunktion övervakningsenhet som är försedd med alla nyckelfunktioner hos existerande övervakningskameror: Mörkerövervakningsfunktionen kan användas för att filma rörliga föremål vid extremt svag belysning, vitbalansfunktionen ger rätt färger vid alla typer av ljuskällor, BLC-funktionen ger effektiv kompensation för bakgrundsljus även på platser med starkt infallande ljus och autofokusfunktionen spårar och fokuserar objektet automatiskt. Den inbyggda mikrofonen låter använ- daren höra alla ljud som genereras i det övervakade området. DOMEKÅPA 00351A SOC-920P-SWE 11/19/03 2:57 PM Page 6S

Före installationen Kontrollera innehållet i förpackningen Kontrollera att följande finns med i förpackningen SOC-920(P) KABEL Installationsbruksanvisning Installationsbruksanvis- ning Kapitel 2 Installation av SOC-920(P) Detta kapitel förklarar vad du ska kontrollera innan du installerar SOC-920(P), hur du väljer installationsplats och vilka försiktighetsåtgärder du måste vidta under installatio- nen. Nu ska vi installera SOC-920(P) och ansluta kabeln. 00351A SOC-920P-SWE 11/19/03 2:57 PM Page 8S

Före installationen Förberedelser för installation och användning ✔ Kontrollera att den plats du ämnar installera SOC-920(P) på verkligen klarar av dess tyngd. ✔ Kontrollera att kabeln inte är fastklämd under något eller att isoleringen ska dats. (Det kan innebära brandrisk eller risk att larmboxen skadas). ✔ Se till att inga människor befinner sig inom installationsområdet, då föremål kan falla ner under installationen. Flytta värdefulla föremål till en säker plats före installationen. ✔ Installera på en sval plats utan direkt solljus. Exponera inte SOC-920(P) för direkt solljus vid användning eller förvaring. Använd BLC-funktionen om du använder SOC-920(P) under en spotlight eller annan väldigt stark belysning. ✔ SOC-920(P) får bara användas på en plats där temperatur och luftfuktighet hålls inom de gränser som anges nedan: - Temperatur: -10°C - +50°C (14°F - 122°F) - Luftfuktighet: Under 90% ✔ PLASTPLUGG 2 st.

för att ta bort domens kåpa ✔ MALL 1 st.

För anslutning av ström och signal. Installationsexempel för SOC-920(P) ✔ Den kan installeras direkt på tak. ✔ Den kan installeras direkt på vägg. 00351A SOC-920P-SWE 11/19/03 2:57 PM Page 10S

1. Välj en installationsplats som gott och väl klara vikten av den utrustning som ska

2. Fäst den medföljande borrmallen på installationsplatsen, borra hålen (5mm

diameter, minst 35mm djupa) och sätt i de medföljande plastpluggarna (HUD 5).

3. Sätt dem så att de inte skadas eller fastnar i någonting när du installerar kamer-

4. Ta bort domens hölje för att kunna installera kamer-

1) Använd den medföljande insexnyckeln för att lossa

den 4 skruvarna för höljet genom att dra dem moturs enligt illustrationen.

2) Ta bort DOM-paketet i den riktning som visas i

Rikta in kamerans installationshål mot de hål där du stoppade i plastpluggarna och fäst den med skruvarna (M4 x 30) med O-ringar. (2 punkter) SAMSUNG

Förbereda kabeln Följande kabel krävs för att installera och använda SOC-920(P). Kabel 00351A SOC-920P-SWE 11/19/03 2:57 PM Page 12S

6. Justera objektivet åt det håll kunden önskar övervaka.

1) Vrid stoppringen moturs enligt illustrationen, så att du kan

vrida objektivet och linsskyddet.

2) Flytta objektivet för att justera den vertikala

riktningen och vrid objektivet tillsammans med skyddet för att justera den horisontella riktningen. (Det finns en stoppmekanism på linsskyddet så att objektivet inte kan vridas mer än 180° åt höger eller vänster. Om man skulle kunna vrida objektivet mera, skulle kablar na inuti kunna skadas eller kortslutas). ☛ Bottenmarkeringen på objektivet måste peka neråt. (Annars kan bilden verka vriden eller upp och ner).

3) Ställ in objektivet i önskad riktning, håll i linsskyddet med en

hand och fäst stoppringen medurs med den andra handen så att objektivet sitter fast.

7. Om insidan och utsidan på domen är smutsiga, torka bort smutsen

9. När kameran är installerad, kopplar du ena änden av

kabeln till kameran och den andra änden till tillbehör- sutrustningen eller till monitorns baksida. LINSSK YDD OBJEK- TIV STOP-PRING SOC-920(P) stiftkonfigurering 1DATA+ 2 VIDEOUTGÅNG 3 JORD 4DATA- 5 LJUDUTGÅNG 6 VDD 7 VIDEOJORD 8 KANALVAL

Produkt Vandalsäker dome-kamera Vandalsäker dome-kamera Spänningsmatning 12-18V DC från monitorn 12-18V DC från monitorn Effektförbrukning Cirka 6W Cirka 6W Videosystem PAL standard färgkamera NTSC standard färgkamera Imaging Device 1/4 tum IT S-HAD CCD 1/4 tum IT S-HAD CCD Effektiva pixlar 752(H) X 582(V) 768(H) X 494(V) Scanningsmetod 625 linjer, 2:1 radsprång 525 linjer, 2:1 radsprång Linjefrekvens Horisontell:15,625 Horisontell:15,734 Vertikal: 50 Hz Vertikal: 60 Hz Synkroniseringsmetod INTERN INTERN Upplösning 480 TV-linjer 480 TV-linjer Signal/brus förhållande Mer än 50dB (AGC avstängd) Mer än 48dB (AGC avstängd) Minsta belysning av 2 Lux (Sense Up avstängd) 2 Lux (Sense Up avstängd) övervakningsområde 0,02 Lux (Sense Up x 128) 0,02 Lux (Sense Up x 128) Färgtemperatur ATW/AWC/Manuellt läge ATW/AWC/Manuellt läge (3200°K, 5600°K, R/B förstärkningskontroll) (3200°K, 5600°K, R/B förstärkningskontroll) Elektronisk slutare Av, 1/120, 1/250, 1/500, 1/1K, Av, 1/100, 1/250, 1/500, 1/1K, 1/2K, 1/4K, 1/10K sek 1/2K, 1/4K, 1/10K sek Kompensation för Av/på (områdesinställning) Av/på (områdesinställning) bakgrundsbelysning Sense Up Av/Auto x2 - x128/fast x2 - x128 Av/Auto x2 - x128/fast x2 - x128 Digital zoom Av, x2, x4, x6, x8, x10 Av, x2, x4, x6, x8, x10 Rörelsedetektering Av/på (områdes- / känslighetsinställning) Av/på (områdes- / känslighetsinställning) Videokontroll POS/NEG, Spegelvänd, Detaljinställning POS/NEG, Spegelvänd, Detaljinställning Utgångssignal Kompositvideoutgång: 1,0V p-p 75 ohm/RJ45 Kompositvideoutgång: 1,0V p-p 75 ohm/RJ45 Lins Fokus: 3,6 – 43,2 mm Fokus: 3,6 – 43,2 mm Öppning: F1,8 (vidvinkel), F2,6 (tele) Öppning: F1,8 (vidvinkel), F2,6 (tele) Driftstemperatur -10°C - +50°C -10°C ~ +50°C Omgivande luftfuktighet Cirka 90% Cirka 90% Storlek 132(ø) x 95,3(H) mm 132(ø) x 95,3(H) mm Vikt Cirka 1kg Cirka 1kg 00351A SOC-920P-SWE 11/19/03 2:57 PM Page 16äÛÔÓθ̇fl ‚ˉÂÓ͇χ ‰Îfl ÙËÍÒËÓ‚‡ÌËfl ‡ÍÚÓ‚ ‚‡Ì‰‡ÎËÁχ SOC-920(P) àÌÒÚÛ͈Ëfl ÔÓ ÛÒÚ‡ÌÓ‚ÍÂ
