MANUAL DE UTILIZADOR SOC920P SAMSUNG

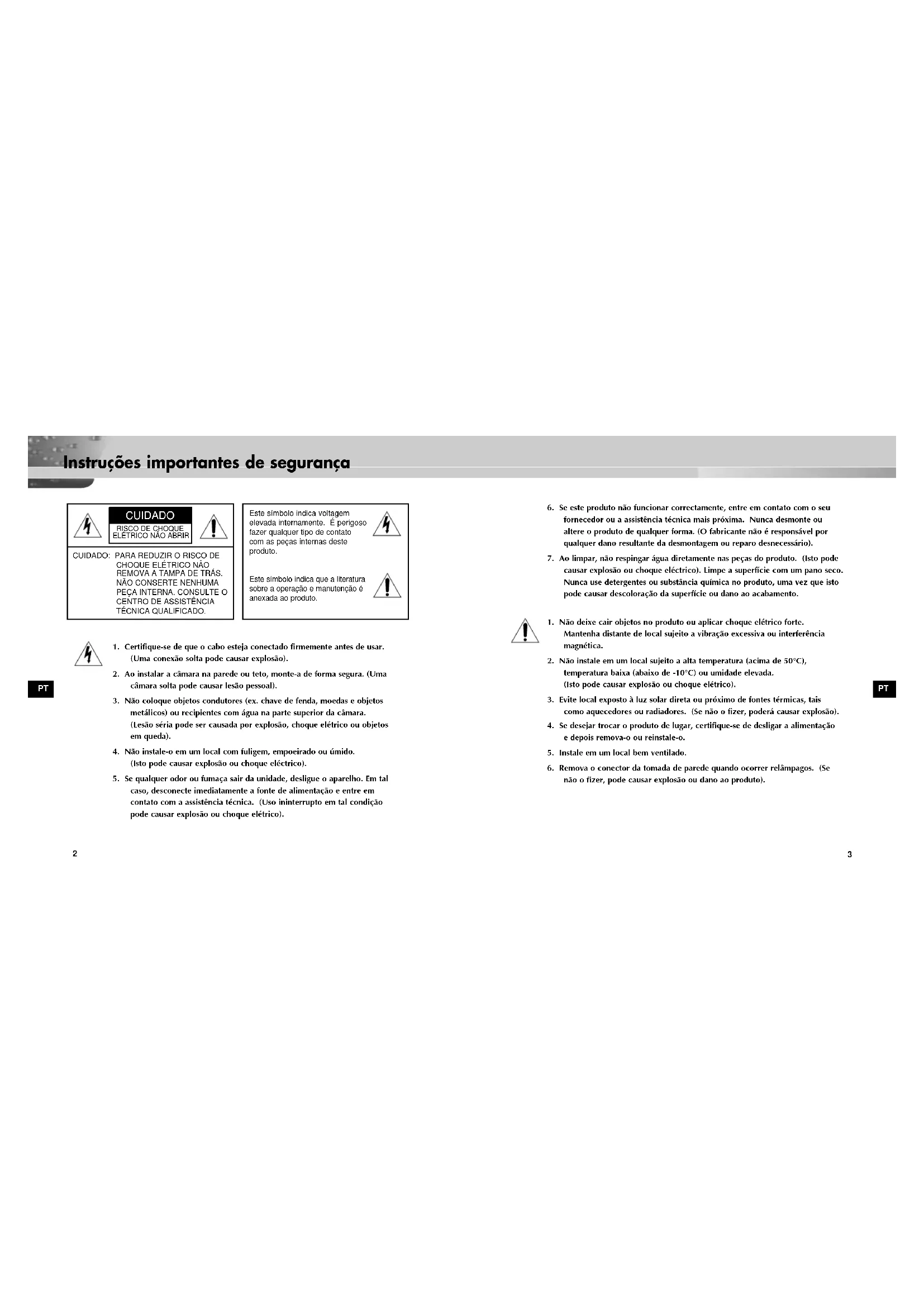

Instruções importantes de segurança PTPT

6. Se este produto não funcionar correctamente, entre em contato com o seu

fornecedor ou a assistência técnica mais próxima. Nunca desmonte ou altere o produto de qualquer forma. (O fabricante não é responsável por qualquer dano resultante da desmontagem ou reparo desnecessário).

7. Ao limpar, não respingar água diretamente nas peças do produto. (Isto pode

causar explosão ou choque eléctrico). Limpe a superfície com um pano seco. Nunca use detergentes ou substância química no produto, uma vez que isto pode causar descoloração da superfície ou dano ao acabamento.

1. Não deixe cair objetos no produto ou aplicar choque elétrico forte.

Mantenha distante de local sujeito a vibração excessiva ou interferência magnética.

2. Não instale em um local sujeito a alta temperatura (acima de 50°C),

temperatura baixa (abaixo de -10°C) ou umidade elevada. (Isto pode causar explosão ou choque elétrico).

3. Evite local exposto à luz solar direta ou próximo de fontes térmicas, tais

como aquecedores ou radiadores. (Se não o fizer, poderá causar explosão).

4. Se desejar trocar o produto de lugar, certifique-se de desligar a alimentação

e depois remova-o ou reinstale-o.

5. Instale em um local bem ventilado.

6. Remova o conector da tomada de parede quando ocorrer relâmpagos. (Se

não o fizer, pode causar explosão ou dano ao produto).

1. Certifique-se de que o cabo esteja conectado firmemente antes de usar.

(Uma conexão solta pode causar explosão).

2. Ao instalar a câmara na parede ou teto, monte-a de forma segura. (Uma

câmara solta pode causar lesão pessoal).

3. Não coloque objetos condutores (ex. chave de fenda, moedas e objetos

metálicos) ou recipientes com água na parte superior da câmara. (Lesão séria pode ser causada por explosão, choque elétrico ou objetos em queda).

4. Não instale-o em um local com fuligem, empoeirado ou úmido.

(Isto pode causar explosão ou choque eléctrico).

5. Se qualquer odor ou fumaça sair da unidade, desligue o aparelho. Em tal

caso, desconecte imediatamente a fonte de alimentação e entre em contato com a assistência técnica. (Uso ininterrupto em tal condição pode causar explosão ou choque elétrico). Este símbolo indica voltagem elevada internamente. É perigoso fazer qualquer tipo de contato com as peças internas deste produto. Este símbolo indica que a literatura sobre a operação e manutenção é anexada ao produto. CUIDADO RISCO DE CHOQUEELÉTRICO NÃO ABRIR 00351A SOC-920P-POR 11/19/03 2:55 PM Page 2PT

Índices Capítulo 1 Visão geral da SOC-920(P) Este capítulo descreve rapidamente a SOC-920(P) e suas características principais, nomes das peças e funções. Capítulo 1 Visão geral da SOC-920(P) 5 Introdução da SOC-920(P) 6 Visão geral da SOC-920(P) 7 Capítulo 2 Instalar a SOC-920(P) 8 Verificar o conteúdo da embalagem 9 Precauções para a instalação e uso 11 Preparar o cabo 12 Instalar a SOC-920(P) 13 Apêndice Configuração da SOC-920(P)-Pin 15 Especificações do produto - SOC-920(P) 16 00351A SOC-920P-POR 11/19/03 2:55 PM Page 4PT

Introdução da SOC-920(P) Visão geral da SOC-920(P) A Câmara SOC-920(P) Domo Anti-Vandalismo é uma câmara utilizada apenas para o VPP (Pacote profissional de vídeo). A Câmara SOC-920(P) Domo Anti-Vandalismo é um dispositivo de vigilân- cia tipo domo que oferece as melhores características para bancos, ata- cadistas, prédios comerciais, instalações industriais e etc. Foi projectada para suportar impacto ou vandalismo acidental ou intencional. A SOC-920(P) é um dispositivo de vigilância avançada que permite um máximo de zoom 120x de vigilância com sua lente de zoom 12x e IC zoom digital 10x. A SOC-920(P) é um dispositivo de vigilância com função múltipla equipa- da com todas as características principais das câmaras de vigilância exis- tentes: A função de vigilância de luz de baixa intensidade que permite fazer a tomada de objetos em movimento sob iluminação extremamente baixa, a função Balanço do branco que fornece rendição colorida acurada sob qualquer fonte de luz, a função BLC que permite a compensação efi- caz de luz de fundo mesmo em locais com luz incidente clara e a função Uma focagem automática que rastreia automaticamente e focaliza o obje- to. O microfone interno que permite que o utilizador ouça todos os sons gerados na área de monitoramento.

Antes da instalação Verificar o conteúdo da embalagem Certifique-se de que os seguintes itens estão inclusos na embalagem. SOC-920(P) CABO Manual de instalação

anual deinstalação Capítulo 2 Instalar a SOC-920(P) Este capítulo explica o que verificar antes de instalar a SOC-920(P), como escolher um local de instalação e quais as precauções devem ser tomadas durante a instalação. Instale agora a SOC-920(P) e conecte o cabo. 00351A SOC-920P-POR 11/19/03 2:55 PM Page 8PT

Antes da instalação Precauções para a instalação e uso ✔ Verificar se o local da instalação pode suportar adequadamente o peso do SOC-920(P) antes da instalação. ✔ Certifique-se de que o cabo não fique preso ou a blindagem não seja removi da. (Se não o fizer, pode causar explosão ou dano ao produto). ✔ Evite que as pessoas se aproximem do local da instalação, onde os objetos possam cair durante a instalação. Mova objetos de valores para um local seguro antes da instalação. ✔ Instale num local fresco e distante de luz solar directa. Certifique-se de não expor a SOC-920(P) a luz solar directa mesmo durante a utilização ou armazenagem. Utilize a função BLC ao operar a SOC-920(P) sob luz solar ou luz muito clara. ✔ A SOC-920(P) deve ser utilizada numa área onde a temperatura e humidade sejam mantidas dentro dos limites especificados abaixo: -Temperatura: -10°C~+50°C (14°F~122°F) -Humidade: Abaixo de 90%

para a instalação no teto

para a instalação no teto (TH M4 X L30 BLK + 0 ANEL) ✔ CHAVE L 1 ea.

para remoção da TAMPA DO DOMO ✔ MODELO 1 ea.

Um manual de instalação para a instalação no teto (MODELO EM PAPEL) ✔ CABO 20M 1 ea.

Conectar a alimentação e o sinal. Exemplos de instalação da SOC-920(P) ✔ Pode ser instalada directamente no teto. ✔ Pode ser instalada directamente na parede. 00351A SOC-920P-POR 11/19/03 2:55 PM Page 10PT

1. Escolha um local de instalação que possa suportar suficientemente o peso dos

equipamentos a serem instalados.

2. Anexe o modelo fornecido para o local de instalação, fure os orifícios pilotos (5

mm de diâmetro, min. 35 mm de profundidade) e depois instale e prenda as âncoras de plástico fornecidas (HUD 5).

3. Coloque-as de tal forma que não sejam danificadas ou atinja qualquer coisa ao

1) Utilize a CHAVE L para desapertar os 4 PARAFU

SOS para fixar a CAIXA girando no sentido anti- horário conforme mostrado na ilustração.

2) Desmonte o DOME MONTAGEM na direção mostrada na ilustração.

5. Instalar a CÂMERA.

Alinhar os orifícios de instalação da CÂMERA para os orifícios onde as ÂNCO- RAS DE PLÁSTICO são inseridas e depois aperte os MACHOS DA TARRASCA DE MONTAGEM (TH M4 X 30) com ANÉIS EM O. (2 locais) SAMSUNG

Preparar o cabo Os seguintes cabos são necessários para instalar e utilizar o SOC-920(P). Cabo 00351A SOC-920P-POR 11/19/03 2:55 PM Page 12PT

6. Ajuste a direcção da LENTE onde os clientes desejam monitorar.

1) Gire o ANEL DE TAMPÃO no sentido anti-horário conforme

mostrado na ilustração para mover o corpo da LENTE e TAMPE A LENTE.

2) Mova o corpo da LENTE para ajustar a

direcção vertical e gire o corpo da LENTE junto com a TAMPA DA LENTE para ajusta a direcção vertical. (Existe um mecanismo de tampão na TAMPA DA LENTE para que a LENTE não possa ser girada mais do que 180º graus ou para a esquerda ou para a direita. A rotação excessiva da LENTE pode torcer a fiação interna e causar dano, tais como curto circuito ou fio partido). ☛ A marca de FUNDO da LENTE deve estar voltada para baixo. (Caso contrário, a imagem pode parecer inclinada ou inversa).

3) Coloque a LENTE na direcção desejada, mantenha a

TAMPA DA LENTE com uma mão e prenda firmemente o ANEL DE TAMPÃO no sentido horário com a outra mão para que a LENTE não fique solta.

7. Se o interior e exterior do DOMO estiver sujo, limpe a

sujeira com um pano de algodão suave.

8. Depois de montar a TAMPA DO DOMO na direcção

correcta, prenda a CAIXA fixando o PARAFUSO girando no sentido horário com a CHAVE L. (4 locais)

9. Logo que a câmara for instalada, conecte um terminal

do cabo na câmara e o outro terminal no equipamen- to acessório ou para a parte de trás do monitor.

TAMPA DALENTECORPODA LENTEANEL DETAMPÃO

Configuração da SOC-920(P)-Pin 1DATA+

Especificações do produto - SOC-920(P) ITEM DESCRIÇÃO

Tipo de produto Câmara Domo Anti-vandalismo Câmara Domo Anti-vandalismo Voltagem de fonte de alimentação CD 12~18V de monitor CD 12~18V de monitor Consumo de alimentação Aprox. 6W Aprox. 6W Sistema de difusão Câmara colorida padrão PAL Câmara colorida padrão NTSC Dispositivo de imagem 1/4 polegada IT S-HAD CCD 1/4 polegada IT S-HAD CCD Efeitos de pixels 752(A) X 582(V) 768(A) X 494(V) Método de digitalização 625 Linha, 2:1 Entrelaçamento 525 Linha, 2:1 Entrelaçamento Frequência de linha Horizontal:15,625 Horizontal:15,734 Vertical: 50 Hz Vertical: 60 Hz Método de sincronização INT INT Resolução 480 linhas de TV 480 linhas de TV Faixa S/N Acima de 50dB (AGC desactivado) Acima de 48dB (AGC desactivado) Cena mínima Iluminação 2 Lux (Leitura desactivada) 2 Lux (Leitura desactivada) 0,02 Lux (Leitura x 128) 0,02 Lux (Leitura x 128) Temperatura da cor ATW/AWC/Modo Manual ATW/AWC/Modo Manual (3200°K, 5600°K, R/B Ganho de controlo) (3200°K, 5600°K, R/B Ganho de controlo) Obturador eletrônico Desactivado, 1/120, 1/250, 1/500, Desactivado, 1/100, 1/250, 1/500, 1/1K, 1/2K, 1/4K, 1/10K seg. 1/1K, 1/2K, 1/4K, 1/10K seg. Compensação da luz de fundo Activado/desactivado (configuração da área) Activado/desactivado (configuração da área) Leitura Desactivado/Auto x2~x128/Fix x2~x128 Desactivado/Auto x2~x128/Fix x2~x128 Zoom digital Desactivado, x2, x4, x6, x8, x10 Desactivado, x2, x4, x6, x8, x10 Detecção do movimento Activado/desactivado Activado/desactivado (configuração da sensibilidade/ área) (configuração da sensibilidade/ área) Controlo de vídeo Configuração de detalhe POSI/NEGA, ESPELHO Configuração de detalhe POSI/NEGA, ESPELH Saída de sinal Saída de video composta: 1.0 Vp-p 75 ohms/RJ45 Saída de video composta: 1.0 Vp-p 75 ohms/RJ45 Lente Comprimento focagem: 3,6~ 43,2 mm Comprimento focagem: 3,6~ 43,2 mm Abertura: F1,8(Amplo), F2,6(Tele) Abertura: F1,8(Amplo), F2,6(Tele) Temperatura de operação -10°C ~ +50°C -10°C ~ +50°C Humidade de operação ~90% ~90% Tamanho físico 132(ø) x 95,3(A) mm 132(ø) x 95,3(A) mm Peso Aprox. 1 Kg Aprox. 1 Kg 00351A SOC-920P-POR 11/19/03 2:55 PM Page 16ANTI-VANDAL DOME CAMERA SOC-920(P) Installationsvejledning
