BRUGSANVISNING SOC920P SAMSUNG

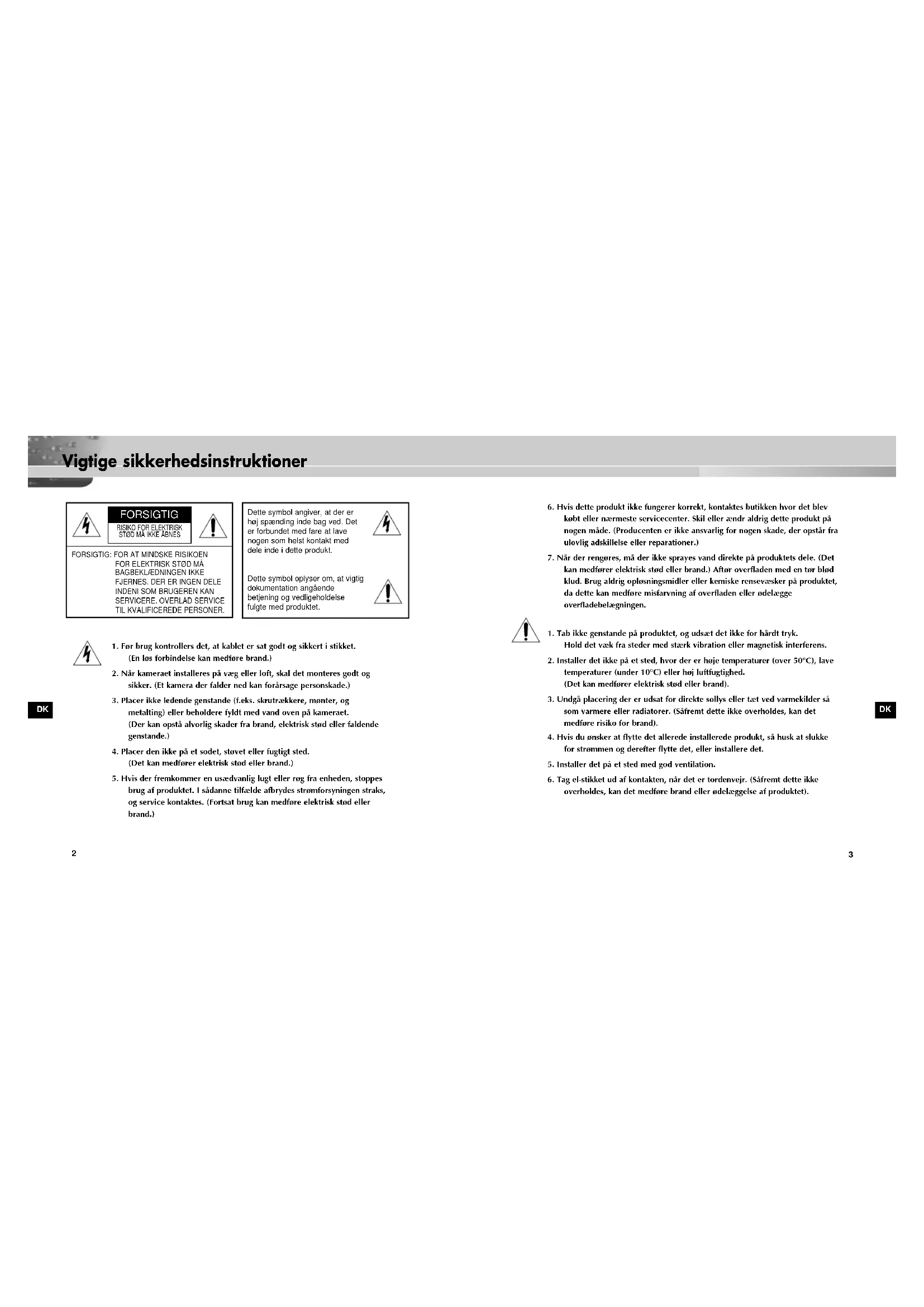

Vigtige sikkerhedsinstruktioner DKDK

6. Hvis dette produkt ikke fungerer korrekt, kontaktes butikken hvor det blev

købt eller nærmeste servicecenter. Skil eller ændr aldrig dette produkt på nogen måde. (Producenten er ikke ansvarlig for nogen skade, der opstår fra ulovlig adskillelse eller reparationer.)

7. Når der rengøres, må der ikke sprayes vand direkte på produktets dele. (Det

kan medfører elektrisk stød eller brand.) Aftør overfladen med en tør blød klud. Brug aldrig opløsningsmidler eller kemiske rensevæsker på produktet, da dette kan medføre misfarvning af overfladen eller ødelægge overfladebelægningen.

1. Tab ikke genstande på produktet, og udsæt det ikke for hårdt tryk.

Hold det væk fra steder med stærk vibration eller magnetisk interferens.

2. Installer det ikke på et sted, hvor der er høje temperaturer (over 50°C), lave

temperaturer (under 10°C) eller høj luftfugtighed. (Det kan medfører elektrisk stød eller brand).

3. Undgå placering der er udsat for direkte sollys eller tæt ved varmekilder så

som varmere eller radiatorer. (Såfremt dette ikke overholdes, kan det medføre risiko for brand).

4. Hvis du ønsker at flytte det allerede installerede produkt, så husk at slukke

6. Tag el-stikket ud af kontakten, når det er tordenvejr. (Såfremt dette ikke

overholdes, kan det medføre brand eller ødelæggelse af produktet).

2. Når kameraet installeres på væg eller loft, skal det monteres godt og

sikker. (Et kamera der falder ned kan forårsage personskade.)

3. Placer ikke ledende genstande (f.eks. skrutrækkere, mønter, og

metalting) eller beholdere fyldt med vand oven på kameraet. (Der kan opstå alvorlig skader fra brand, elektrisk stød eller faldende genstande.)

4. Placer den ikke på et sodet, støvet eller fugtigt sted.

(Det kan medfører elektrisk stød eller brand.)

5. Hvis der fremkommer en usædvanlig lugt eller røg fra enheden, stoppes

brug af produktet. I sådanne tilfælde afbrydes strømforsyningen straks, og service kontaktes. (Fortsat brug kan medføre elektrisk stød eller brand.) Dette symbol angiver, at der er høj spænding inde bag ved. Det er forbundet med fare at lave nogen som helst kontakt med dele inde i dette produkt. Dette symbol oplyser om, at vigtig dokumentation angående betjening og vedligeholdelse fulgte med produktet. FORSIGTIG RISIKO FOR ELEKTRISKSTØD MÅ IKKE ÅBNES 00351A SOC-920P-DK 11/19/03 2:58 PM Page 2DK

Indholdsfortegnelse Kapitel 1 SOC-920(P) Oversigt Dette kapitel præsenterer kort SOC-920(P) og beskriver dets nøglefunktioner, navne på dele og funktioner. Kapitel 1 SOC-920(P) Oversigt 5 Præsentation af SOC-920(P) 6 SOC-920(P) Oversigt 7 Kapitel 2 Installation af SOC-920(P) 8 Kontroller indholdet af pakken 9 Forholdsregler ved installation og brug 11 Forberedelse af kablet 12 Installation af SOC-920(P) 13 Tillæg SOC-920(P)-Pin-konfiguration 15 SOC-920(P)- Specifikationer 16 00351A SOC-920P-DK 11/19/03 2:58 PM Page 4DK

Præsentation af SOC-920(P) SOC-920(P) Oversigt SOC-920(P) er et slagsikker kamera, der er beregnet til VPP (Video Professional Package). SOC-920(P) Anti-Vandal Dome Camera (Slagsikker kuppelkamera) er et indkapslet overvågningskamera, der tilbyder de bedste funktioner for overvågning af banker, detailbutikker, handelsbygninger, industriområder, osv. Det er udviklet til at modstå bevidst eller hændelig slag eller vandal- isme. SOC-920(P) er et avanceret overvågningsudstyr, der har en overvågn- ingsrækkevidde på 120x zoom med dets 12x zoomlinse og 10x digital zoom IC. SOC-920(P) er et multifunktionelt overvågningsudstyr, der er udstyret med alle nøglefunktionerne for eksisterende overvågningskameraer: svagt-lys- overvågningsfunktion, der gør det muligt at tage levende billeder under ekstrem svag belysning; hvidbalancefunktion, der giver præcis farvegen- givelse ved en hvilken som helst lyskilde; BLC-funktionen, der effektivt aktiverer modlyskompensation, selv på steder med meget modlys; og One Auto Focus-funktion, der automatisk sporer og fokuserer på objektet. Den indbyggede mikrofon, giver brugeren mulighed for at høre alle lyde der frembringes i overvågningsområdet. KUPPEL 00351A SOC-920P-DK 11/19/03 2:58 PM Page 6DK

Før installation Kontroller indholdet af pakken Kontroller, at følgende elementer er i pakken. SOC-920(P) KABEL Installationsvejledning Installationsvejledning Kapitel 2 Installation af SOC-920(P) Dette kapitel forklarer, hvad der skal kontrolleres før installa- tionen af SOC-920(P), hvordan man vælger installationsst- edet, og hvilke forholdsregler der skal tages under installatio- nen. Lad os nu komme i gang med installationen af SOC- 920(P) og få kablet tilsluttet. 00351A SOC-920P-DK 11/19/03 2:58 PM Page 8DK

Før installation Forholdsregler ved installation og brug ✔ Kontroller, om installationsplaceringen kan bære vægten af SOC-920(P), før den installeres. ✔ Kontroller, at kablet ikke bliver fanget af noget og at dets isolering er intakt. (Såfremt dette ikke overholdes, kan det medføre brand eller ødelæggelse af produktet). ✔ Forhindr folk i at bevæge sig ind i installationsområdet under installation, da genstande kan falde ned under installationen. Flyt værdigenstande til et sikkert sted før installationen. ✔ Installer på et køligt sted, borte fra direkte sollys. Sørg for ikke at udsætte SOC-920(P) for direkte sollys heller ikke under opbe varing. Brug BLC-funktionen, når SOC-420(O)/SOC-220(O) bruges under en spotlight eller under meget lyst lys. ✔ SOC-920(P) skal bruges i et område, hvor temperatur og luftfugtighed holdes inden for de grænser, der er angivet nedenfor: - Temperatur: -10°C~+50°C - Luftfugtighed: Under 90 % ✔ PLASTIKRAWPLUG 2 stk.

1. Vælg en placering der kan bære vægten af det udstyr, der skal installeres.

2. Fastgør den medfølgende skabelon på installationsstedet, bor hullerne (5 mm

diameter, min. 35 mm dybt), og indsæt og fastgør de medfølgende plastikraw- plugs (HUD 5).

3. Sæt dem således, at de ikke bliver beskadigede eller stødt mod noget, når kam-

løsne de 4 BOLTE, der fastgør kuplen til kassen, og drej dem mod uret som vist på illustrationen.

bevæge LINSEN og LINSEDÆKNINGEN.

2) Bevæg selve LINSEN for at justere den

lodrette retning, og drej LINSEN sammen med LINSEDÆKNINGEN for at justere den van drette retning. (Der er en stopmekanisme på LINSEDÆKNINGEN, så LINSEN kan ikke drejes mere end 180° grader til enten venstre eller højre. For meget drejning af LINSEN kan vride den indvendige led ningsføring og forårsage skader som kortslutning eller ødelagt ledning.) ☛ LINSENS BUND-markering skal vende nedad. (Hvis den ikke gør det, kan billedet se væltet eller omvendt ud.)

3) Placer LINSEN i den ønskede retning, hold LINSEDÆKNINGEN

med den ene hånd og stram STOPRINGEN fast til i retning med uret med den anden hånd, således at LINSEN ikke er løs.

7. Hvis kuplen er snavset indvendig eller udvendig aftørres

den med en blød bomuldsklud.

8. Derefter sættes KUPLEN på i den rigtige retning, og fast-

gøres til KASSEN med BOLTENE ved at dreje med uret med umbackonøglen. (4 steder)

9. Når kameraet er installeret, forbindes den ene ende af

kablet til kameraet og den anden ende til et andet udstyr eller indsættes bagpå monitoren. LINSEDÆKNINGLINSESTOPRING SOC-920(P)-Pin-konfiguration 1DATA+ 2 VIDEO_OUT (videoudgang) 3 GND 4DATA- 5 AUDIO_OUT (audioudgang) 6 VDD 7 GND_V 8 CH_SEL (kanalvælger)
