BRUKSANVISNING TPCW 18 Li BrushlessSolo EINHELL

Smid ici el-vaerktoj ud som almindeligt husholdningsaff ald!

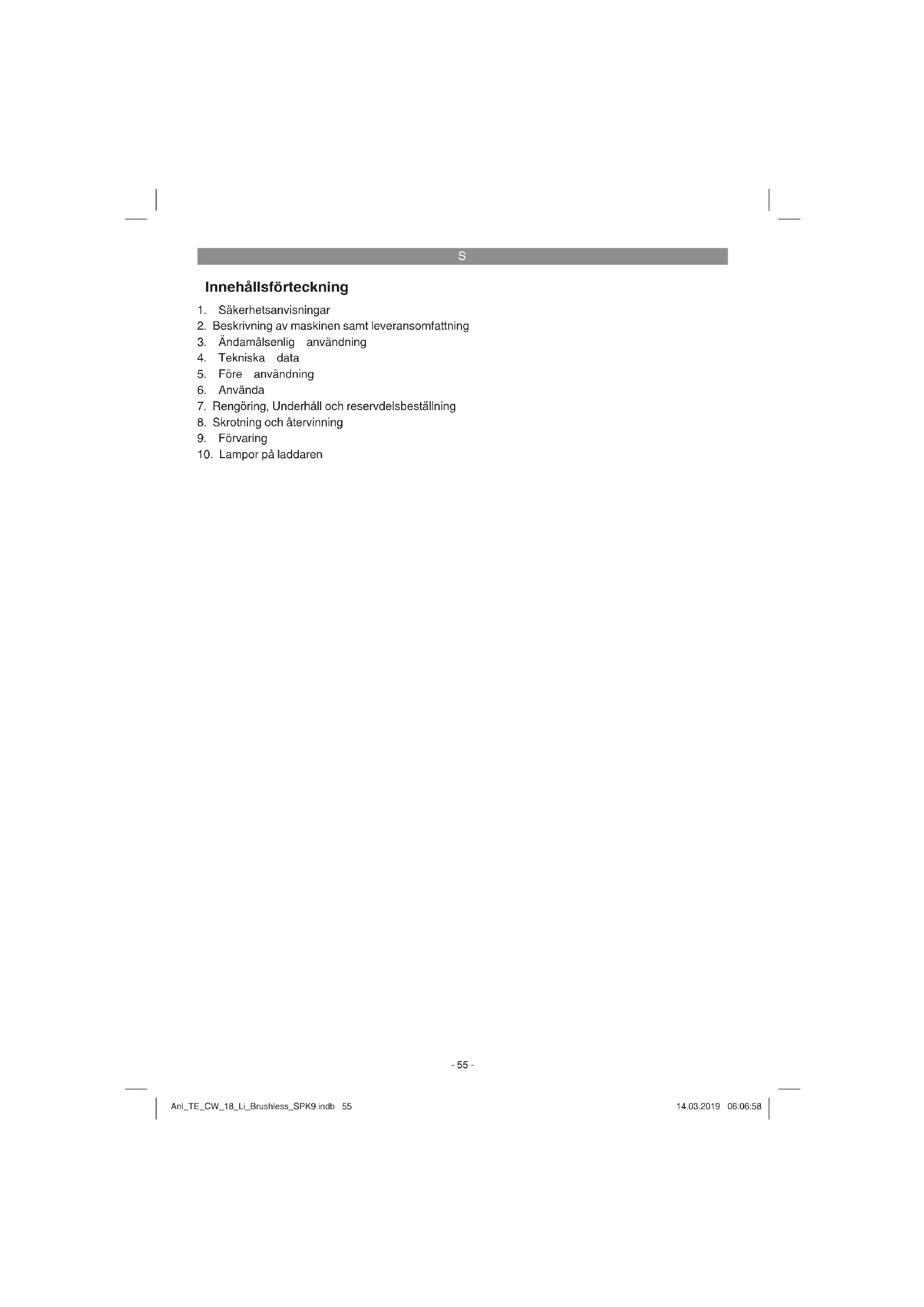

Innehállsforteckning

1. Sakerhetsanvisiningar
2. Beskrivning av maskinen samt leveransomfattning
3. Åndamälsenig användning
4. Tekniska data
5. Färe användning
6. Anyanda
7. Rengöring, Underhäll och reservdelsbeställning
8. Skrotting och ätervinning
9. Forvaring
10. Lampor pa laddaren

Fara! - Läsigenom braksanvisingen for att sänka risken für skador

Obs! Bär hörskyydd. Buller kan leda till att hörsein forstörns.

Obs! Bär dammskyddsmask. Vid bearbeting av trä och andra material finns det risk För att hälsovändigt damm uppSTAR. Asbesthaltiga material fär inte bearbetas!

Obs! Använd skyddsglasögon. Medan du använder elverktyget finns det risk for att gnistor uppSTAR erer att splitter, span och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind.

Laddningsbara batterier fär endast forvaras i torra utrymmen med en omgivningstemperatur mellan +10^ och +40^ . Se till att batterierna har laddats innan de laggs undan forforvaring (laddade till minst 40% ).

S

Fara!

Innan maskinen kan anvandas maste sarskilda sakerhetsanvisningar beaktas for att forhindra olyckor och skador. Las darrfor noggrant igenomenna brauksanvising och dessa sakerhetsanvis- ngar.Forvara dem paett sakert stalle saatt du alltid kan hitta onskad information.Om maskinen sha overlatas till andra personer maste avenenna brauksanvising och dessa sakerhetsanvis- ngar medfolja.Vi overtar inget ansvar for olyckor erler skador som har uppstatt omenna bruksanvising ell sakerhetsanvisingarna asidosatts.

Läs alla sakerhetsanvisningar och instrukti- oner. Forsummelser vid iaktagandet av sakerhetsanvisningarna och instruktionerna kan fororsaka elstot, brand och/eller svara skador. Forvara alla sakerhetsanvisningar och instruktioner for framtiden.

2. Beskrivning av maskinen somt leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. 12 utvändigt fyrkantsfäste
2. Kapacitetsindikering for batteri
3. Omkopplare for rotationsriktning
4. Strömbrytare
5. Batteri
6. Laddare
7. LED-ljus
8. Sparrknapp

2.2 Leveransomfattning

Kontrollera att Produkten ar komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta Kontakt med vart servicecenter aller butiken dar du köpte Produkten inom fem dagar after att du köpte artikeln. Tank pa att du maste visa upp ett giltigt kvitto. Beakta även garantita-bellen i serviceinformationen i Slutet av bruksan-visingen.

• Oppna forpackningen och ta försiktigt utprodukten ur forpackningen.
  Ta bort forpackningsmaterialiet samt forpacknings- och transportsakringar (om forhan-den).

• Kontrollera att leveransen ar komplett.

• Kontrollera om Produkten aller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på forpackningen tills garantitiden har gatt ut.

Fara!

Produkten och forpackningsmaterialiet ar ingen leksak! Barn fär inte leka med plastpäsar, folie ell erer smädelar! Risk for att barn sväljer delar och kvävs!

• Batteridriven slagskruvdragare
  Original-bruksanvisning
  Sakerhetsanvisningar

3.Ändamalsenlig användning

Maskinen ar avsedd for att lossa och dra at skruvar och mutrar.

Maskinen far endast anvandas till sitt avsedda andamal. Anvandningar som stracker sig utover detta anvandningsomrade ar ej andamalsenliga. For materiaskador eller personskador som resulterav sadan anvanding ansvarar anvandaren/ operatoren sjlv.Tillverkaren patar sig inget ansvar.

Tänk pà att vara produiter endast fár användas till andamälsenigt syfte och inte har konstruerats for yrkesmagg, hantverkmassig ether industriell användning. Vi ger dārfor ingen garanti om produitska anvandas inom yrkesmaggica, hantverkmassiga ether industriella verksamheter ulliknande aktivitet.

4. Tekniska data

Spanningsforsorjning motor 18 V DC Tomgangsvarvtal. 0-2900min

Slagtal .0-3000 min1
Hoger-/vänstergang ja
Verktygsfaste .1 / 2^ (12,7mm) Vikt .1,2 kg

Fara!

Buller och vibration

Buller- och vibrationsvarden har bestamts enigt EN 62841.

S

Ljudtrycksniva LpA 93,4 dB(A)
Osakerhet KpA .3 dB
Ljudeff ektniva Ww 104,4 dB(A)
Osakerhet KwA .3 dB

Bär hörskydd.

Buller kan leda till att horseln forstors.

Totala vibrationsvarden (vektorsumma i tre riktningar) har bestamts enligt EN 62841.

Dra at skruvar och muttrar med maximal tillaten storlek

Vibrationsemissionsvärde a_h = 8,525~m / s^2 Osakerhet K = 1,5m / s^2

Vibrationsemissionsvardet som anges har matts upp med en standardiserad provningsmetod och kan variera beroende pa vilket satt som elverktyget anvands. I undantagsfall kan det faktiska vardet avvika fran det angivna vardet.

Vibrationsemissionsvardet som anges kan anvandas om man vill jamfora olika elverktyg.

Vibrationsemissionsvardet som anges kan även anvandas for en Första bedömming av inverkan frän elverktyget.

Begransa upppomsten av buller och vibration till ett minimum!

Anvendendastintakta maskiner. Underhallochrengormaskinenregelbundet.
Anpassa ditt arbetssatt till maskinen.
Overbelasta inte maskinen.
Lämna in maskinen for översyn vid behov.
Slà ifrǎn maskinen om den inte används.
Bärhandscar.

Obs!

Kvarstaende risker

Kvarstaende risker foreligger alltid aven om detta elverktyg anvands enligt foreskrift. Foljande risker kan uppsta pa ground av elverktygets konstruktion och utforande:

1. Lungskador om ingen lamplig dammiitermask anvands.
2. Horselskador om inget lampligt horselskydd anvands.
3. Hälsoskador som uppstar av hand- och armvibrationer om maskinen används under langre tid aller om det inte hanteras och underhälls enligt foreskrift.

Begransa din arbetsid.

Ta hansiyn till alla moment under anvandningen (t ex tider nar elverktyget har slagits ifran, och sada na tider nar det visserligen har slagits pa, men kor utan belastning).

5. Färe användning

Lás tvunget igenom dessa anvisningar innan du använder den batteridrivna skruvdragaren:

1. Använd endast intakta och lämpiga hylser.
2. Innan du skruvar i vaggar och murar maste du kontrollera om dessa innehaller kablar eller gas-ller vattenledningar.

6. Anvanda

6.1 Ladda Li-batteriet (bild 2-3)

1. Dra ut batteriet (5) ur handtaget och tryck samtidigt ned sparrknappen (8).
2. Kontrolera att natspanninger som anges pa markskylten stammer overens med natspanninger i vagguttaget. Anslut laddarens (6) stickkontakt till vagguttaget. Den grona lysioden borjar blinka.
3. Skjut fast batteriet pa laddaren.

Underpunkt 10 (Lampor pa laddaren) finns en tabell som forklarar betydelsen av de olica lysioderna pa laddaren.

Om batteriet inte kan laddas maste du kontrullera

att natspanning finns i vagguttaget.
att det finns fullgod kontakt vid laddningskontakterna i laddaren.

Om batteriet fortfarande inte kan laddas maste du skicka in

• laddaren och laddningsadaptern
  batteriet
  till var kundtjanstavdelning.

6.2 Omkopplare for rotationsriktting (bild 4/pos.3)

Ställ in maskinens rotationsriktning med den skjutbara omkopplaren ovanfor strömbrytaren. Denna omkopplare kan du även använda for att skydda maskinen mot oavsiktlig inkoppling. Du kan välja mellan vänster- och högergäng. För att undvika att maskinens växel forstör, fär du endast skiftta rotationsriktning medan maskinen star stilla. Om omkopplaren star i mellersta laget

S

är strömbrytaren blockerad.

6.3 Strömbrytare (bild 4/pos. 4)

Du kan styra varvtalet steglist med strombrytaren. Ju mer strombrytaren trycks in, desto hogbre blur varvtalet i den batteridrivna skruvdragaren.

Slapa:

Batteriet ar tomt och maste laddas.

Alla lysdioder blinkar

Batteriet har djupurladdats och ar defekt. Du fär inte langre anvanda aller ladda ett defekt batteri.

6.5 LED-Ijus (bild 6/pos. 7)

Du kan anvanda LED-lampan (7) for att fä bättre belysning där du skau skruva. LED-ljuset (7) slas på automatiskt när du trycker in strombrytaren (4).

6.6 Byta verktyg (bild 7)

Obs! Inför alla arbeten (texbyte av verktyg, underhalb) pa den batteridrivna skruvdragaren maste du stalla omkopplaren for rotationsriktningen (3) imttläge.

Satta pa / ta av verktyg

Satt en passande hylsa pa fyrkantsfastet (1). Hylsan kan helt enkelt dras av fran fyrkantsfastet (1).

6.7 Jobba med slagskruvdragaren

Lossa:

Satt hylsan paa slagskruvdragaren (se punkt 6.6).
Satt slagskruvdragaren pa skruven/muttern och tryck brytaren (4) for att lossa skruven/

mattern.

• Om skruvarna/muttrarna sitter hårt eller om de har rostat fast, maste de lossas med ett hjulkors eller en momentnyckel.

Dra at

Varning! Slagskruvdragaren ske endast anvandas till att lossa skruvar/mutrar. Om skruvar/mutrar sca dras at ar det nodvändigt att anvanda en lamplig vridmomstsbegransare aftersom det annars finns risk for skador pa skrufvorbandet. Dessa medfoljer ej utan maste kopas i en specialbutik.
- Skruva noggrant skruven/muttern pa gängor-na innan den dras Åt.
- Skruvar/mutrar med foreskrivna atdragningsmoment (tex inom fordonsteknik foreskrivsdetta ofta av fordonstillverkaren) ska tvunget dras atmed en foreskriven vridmomentbegransare.

Fara!

Använd en momentnyckel for att kontrollera att skruvarna/muttrarna har dragits Åt med det atdragningsmoment som foreskrivs av fordonstil-verkaren. Dra Åt ytterligare vid behov.

7. Rengöring, Underhäll och reservdelsbeställning

Fara!

Dra alltid ut batteriet innan inställninger utfors pa maskinen.

7.1 Rengora maskinen

Häll skyddsanordningarna, ventilationsöppingarna och motorkapan i sö damm- och smutsfritt skick möjigt. Torka av maskinen med en ren.dku erller blas av den med tryckluft med svagt tryck.
- Vi rekommenderar att du rengör maskinen after varje användningstilfalle.
- Rengör maskinen med jämna mellanrum med en fuktig duk och en aning sapa. Använd inga rengörings-ller Lossningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga västkör,tränger in i maskinens inre. Om vatten,tränger in i ett elverktyg hojs risiken for elektriska slag.

7.2 Underhäll

I maskinens inre fi nns inga delar som kraver underhall.

7.3 Reservdelsbestalling

Lamna foljande uppgifter vid beställning av reservdilar:

• Masktyp
• Maskinensartikel-nr.
• Maskinensident-nr.

Reservdelsnummer for erforderlig reservdel Aktuella priser och ytterligare information fi nns pa www.isc-gmbh.info

8. Skrotting och Återvinning

Produkten ligger i en forpackning som fungerar som skydd mot transportskador. Denna forpackning bestar av olika material som kan atervinnas. Lämna in forpackningen till att insamlingsstalle for atervinning. Produktien och dess tillbehör bestar av olika material som tex metaller och plaster. Defekta producerkfar inte kastas i hushallssoporna. Lämna inprodukten till att insamingsstalle i din gemeinsen for professionell avfallshantering. Hör after med din gemeinsen om du inte vet var narma insamingsstalle fi nns.

9. Förvaring

Forvara Produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgangligt for barn. Den bösta Förvaringstemperaturen ar mellan 5 och 30^ . Forvara elverktyget i originalforpack-ningen.

10. Lampor pa Iaddaren

Indikeringsstatus		Betydelse och Åtgärder
Röd lysdiod	Grön lysdiod
Frân Blinkar	Driftberedd	Laddaren Är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Frân Laddning		Laddaren snabbladdar batteriet. De olika laddningstiderna anges på lad-daren.Märk! Beroende på befintlig laddningsnivå i batteriet kan de verkliga ladd-ningstiderna till viss del avvika frân angivna laddningstider.
Frân Till Batteriet har laddats och är klart für användning.Därefter kopplas laddaren om till skonladdning tills batteriet har laddats helt.Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.Atgård:Ta ut batteriet ur laddaren. Koppla loss laddaren frân elnätet.
Blinkar Frân	Anpassningsladdning	Laddaren har ställts in på ett läge für skonsam laddning.Av sökerhetsskäl laddas batteriet upp längsammare och behöver mer tid.Detta kan ha följande orsaker:- Batteriet har inte laddats under mycket lang tid.- Batteriets temperatur är inte i idealområdet.Atgård:Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.
Blinkar Blinkar Störning		Batteriet kan inte langre laddas. Batteriet är defekt.Atgård:Ett defekt batteri fær inte langre laddas.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet är for varmt (tex direkt solstrålning) eller for kallt (under 0°C)Åtgård:Ta ut batteriet och forvara det i rumstemperatur i en dag (ca 20°C).

Kasta inte elverktyg i hushaillssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av aller innehälter elektriska eller elektroniskaprodukter och dess tillampnning i den nationella lagstiftningen, maste forbrukade elverktyg källsorteras och lämnas in for miljövänlig atervinning.

Atervinnings-alternativ till begaran om atersandning:

Som ett alternatively till returninger ar agaren av elustrustningen skyldig att bidraga till andamalsenlig avfallshantering for det fall att urustningen ske skrotas. Effer att den forbrukade urustningen har lamnats in till en avfallsstation kan den omhandertas i enlighet med gallande nationella lagstiftning om atervinning och avfallshantering. Detta galler inte for tilbehorsdilar och hjalpmedel utan elektriska komponenter vars syfte har varit att komplettera den forbrukade urustningen.

Eftertryck eller annan duplicering av dokumentation och medfoljande underlag forprodukterna, även utdrag, ár endast tillatet med uttryckligt tillstand frän iSC GmbH.

Med forbehall for tekniska andringar.

S

Serviceinformation

I alla lander som namns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa partners finns i garantibeviset. Vara partners star garna til tjänst for alla slags servicearben sasom reparatio on tillhandahallande av reservdeler, slitagedelar och forbrukningsmaterial.

Kom ihag att foljande delar i denna produkt ar utsatta fort bruksmassigt och naturligt slitage som att foljande delar kravs som forbrkningsmaterial.

Kategori Exempel
Slitagedelar* Batteri
Förbrukningsmaterial/förbrukningsdeler* Bits
Delar som saknas

• ingár inte tvunget i leveransomfatthingen!

Vid brister eller störningar kan du animä delta på webbplatsen www.isc-gmbh.info. Ge en detailjerad beskrivning av felet som har uppstätt och besvara alltid foljande frågor:

Fungerade Produkten Forst aller var den defekt fran borjan?
- Märkte du av nagonting innanprodukten slutade att fungera (symptomer före defekt)?
- Enligt din ösikt, vilken Funktion ar felaktig i Produkten (huvudsymptom)? Beskriv den felaktiga funktionen.

Garantibevis

Basta kund,

våraprodukter genomgår en strängkvalitetskontroll. Om denna produkt mot formodan inte fungerpar rätt satt, beklagar vi detta och ber dig att kontakta var serviceavdelning under adressen som anges pa garantikortet. Vi stär även gärna till tjänst på Telefon under servicenumret som anges nedan. Följande punkter gäller for att du ska kunna góra ansprák på garantin:

1. Dessa garantivillkor vander sig enbart till konsumenter, dvs. naturlga personer som inte har for avsikt att anvandaenna produit i kommersielt syfte er inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstende tilverkare erbjuder kopare av nyaprodukter. Dessa tjänster ar en komplettering till den lagstadgade garantin. Garantiansprak som regleras enigt lag paverkas inte avenna garantii. Vara garantitjänster ar gratis for dig.
2. Garantitjänsterna omfattar endast sadana brister som bevisligen kan harledas till material-ller tillverkningsfel. Produktien som du har kopt sca vara ny och harstamma fran nedanstende tillverkare. Vi avgor om sadana brister i produits ske atgards erer om Produkten skya bytas ut. Tank pa att vara produktor endast far anvandas til andamalsenligt syfte och inte har konstruerats for kommersiell, hantverkmassig erer ykesmasig varndning. Ett garantiavtal sluts darrfor ej om produitinom garantitiden har anvants inom ykesmassga, hantverkmassiga erer industriella verksamheter erher utsatts for liknande pakenning.

3. Garantin omfattar inte:

4. Skador på Produkten som kan harledas till att monteringsanvisingen missaktats eller på grund av felaktig installation, asidosattBruksanvising (t ex anslutning till felaktig natspanningller stromart), missaktade underhalls- och sakerhetsbestammelser, omprodukten utsatts for onormala miljofaktorer ullbristfällig skotsel och underhall.

5. Skador på produkten som kan harledas till missbruk erer ej andamalsenlig anvandning (tex overbelastning av produkten eller anvanding av ej godkanda insatsverktyg erer tillbehör), främmande partiklar som har trängt in i produkten (tex sand, sten aller damm, transportskador), yttre våld eller yttre pøverkan (tex skador after att produkten fallit ned).

6. Skador på Produkten eller delar avprodukten som kan harledas till bruksmüssigt, normalt eller for övrigt naturligt slitage.

7. Garantitiden uppgar till 24 manader och galler fran datumet närprodukten koptes. Medan garantiti- den fortfarande galler sha ansprak pa garanti stallas inom tva vecor after att defekten faststalldes. Det ar inte mojgt att stalla ansprak pa garanti aftert att garantitiden har lopt ut. Garantitiden forlangs inte nar Produkten repareras ell erbyts ut, dessutom medfor sadana arbeten inte at en ny garantitid bocrjar galla for produit eer for ev. reservdeler som har monterats in. Detta galler aven vid hembesok.

8. Anmal den defekta Produkten pa foljande webbplats for att gora ansprak pa garantin: www.isc-gmbh.info. Se till att du har sparat pa kvittot ell ertt annat kopebevis som pavisar att du har koptenna produit i nytt skick. Produktter som sands in utan kopebevis ell utan markskylt tacks inte av va raga garantitjänster aftersom de inte kan identieras. Om defekten i produits tacks av va raga garantitjänster, fär du genast en reparerad ell erny produit av oss.

Givetvis kan vi även, mot debitering, atgärda skador som antingen inte tacks av garantin aller som har uppstatt after garantitidens slut. Skicka in Produkten till nedanstænde serviceadress.

För slitage- och Förbrukningsdeler som für delar som saknas hänvisar vi till begränsingarna i garantin enligt serviceinformationen som anges ienna bruksanvisning.
