Produkttyp	Akku-Schlagschrauber
Marke	Einhell
Modell	TPCW 18 Li BrushlessSolo
Nennspannung	18 V (Lithium-Ionen-Akku)
Leerlaufdrehzahl	0 - 2900 U/min
Leerlaufschlagzahl	0 - 3000 U/min
Werkzeugaufnahme	1/2" (12,7 mm) Außenvierkant
Gewicht	1,2 kg
Drehrichtung	Umschaltbar (rechts/links) mit Mittelstellung
Motor	Bürstenlos (Brushless)
Akkutyp	Kompatibel mit der Power X-Change Serie (nicht im Lieferumfang)
Arbeitsleuchte	Integrierte LED, schaltet sich automatisch ein
Akkuladezustandsanzeige	Ja, 3 LEDs
Schalldruckpegel (LpA)	93,4 dB(A) (Unsicherheit K=3 dB)
Schallleistungspegel (LWA)	104,4 dB(A) (Unsicherheit K=3 dB)
Vibrationsemissionswert (Anziehen)	8,525 m/s² (Unsicherheit K=1,5 m/s²)
Schlagfunktion	Ja
Drehzahlregelung	Ja, über elektronischen Schalter
Lieferumfang	Schrauber, Bedienungsanleitung, Sicherheitshinweise
Verwendung	Anziehen und Lösen von Schrauben und Muttern
Empfohlene Ladetemperatur	+10°C bis +40°C
Lagertemperatur	5°C bis 30°C

Häufig gestellte Fragen - TPCW 18 Li BrushlessSolo EINHELL

Wie lade ich den Akku des Schraubers?

Entfernen Sie den Akku vom Schrauber, indem Sie die Rasttasten drücken. Schließen Sie das Ladegerät an eine Steckdose an (überprüfen Sie die Spannung). Setzen Sie den Akku in das Ladegerät ein. Die LED leuchtet während des Ladevorgangs. Sobald sie dauerhaft grün leuchtet, ist der Akku vollständig geladen. Trennen Sie das Ladegerät vom Stromnetz und entnehmen Sie den Akku. Verwenden Sie nur kompatible Power X-Change Ladegeräte.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsschalter oberhalb des Schalters. Drücken Sie ihn nach links für Rechtslauf (Anziehen), nach rechts für Linkslauf (Lösen). Die Mittelstellung blockiert den Schalter, um ein versehentliches Einschalten zu verhindern. Ändern Sie die Drehrichtung nur bei stillstehendem Werkzeug.

Welche Einsätze kann ich verwenden?

Der Schrauber ist mit einer 1/2-Zoll (12,7 mm) Außenvierkant-Werkzeugaufnahme ausgestattet. Sie können Steckschlüsseleinsätze in dieser Größe verwenden. Verwenden Sie zum Schrauben passende Schrauberbits. Stellen Sie sicher, dass die Einsätze vollständig in die Aufnahme eingedrückt sind.

Wie pflege ich den Schrauber?

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas milder Seife. Verwenden Sie keine aggressiven Reinigungsmittel. Achten Sie darauf, dass kein Wasser in das Innere eindringt. Halten Sie die Lüftungsschlitze sauber. Innenteile müssen nicht gewartet werden. Entfernen Sie vor der Reinigung immer den Akku.

Was tun, wenn der Akku nicht lädt?

Überprüfen Sie zunächst, ob die Steckdose funktioniert und das Ladegerät richtig angeschlossen ist. Stellen Sie sicher, dass die Kontakte von Ladegerät und Akku sauber sind. Wenn der Akku zu heiß oder zu kalt ist, warten Sie, bis er Raumtemperatur (ca. 20°C) erreicht hat. Wenn das Problem weiterhin besteht, ist der Akku möglicherweise defekt und muss ersetzt werden.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 24 Monate ab Kaufdatum. Sie deckt Herstellungs- und Materialfehler ab. Um die Garantie geltend zu machen, melden Sie den Defekt auf www.isc-gmbh.info unter Vorlage des Kaufbelegs. Die Garantie deckt keine normale Abnutzung, Schäden durch unsachgemäße oder nicht bestimmungsgemäße Verwendung ab.

Kann ich diesen Schrauber zum Bohren verwenden?

Nein, dieses Werkzeug ist ein Schlagschrauber, der zum Anziehen und Lösen von Schrauben und Muttern ausgelegt ist. Er ist nicht zum Bohren geeignet. Verwenden Sie einen Bohrer zum Bohren von Löchern. Die Schlagfunktion dient dazu, Schläge beim Anziehen/Lösen zu erzeugen, nicht zum Bohren.

Wie verwende ich die Schlagfunktion?

Die Schlagfunktion ist automatisch, wenn das Werkzeug in Betrieb ist. Sie wird aktiviert, wenn der Widerstand beim Schrauben zunimmt. Zum Lösen festsitzender Muttern setzen Sie die Stecknuss auf die Mutter, drücken den Schalter und lassen das Werkzeug schlagen, bis die Mutter gelöst ist. Achtung: Beim Anziehen verwenden Sie ein Drehmomentbegrenzungswerkzeug, um das Gewinde nicht zu beschädigen.

Wo kann ich Ersatzteile kaufen?

Ersatzteile können auf der Website www.isc-gmbh.info bestellt werden. Für die Bestellung benötigen Sie den Typ, die Artikelnummer und die Identifikationsnummer des Geräts (auf dem Typenschild). Der Akku (Verschleißteil) und die Einsätze sind bei autorisierten Einhell-Händlern erhältlich.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie stets eine Schutzbrille, eine Staubmaske und einen Gehörschutz (der Schalldruckpegel kann 93 dB erreichen). Arbeiten Sie nicht an asbesthaltigen Materialien. Halten Sie das Werkzeug und die Lüftungsschlitze sauber. Entfernen Sie den Akku vor Einstellungen oder Wechsel des Werkzeugs. Verwenden Sie nur kompatible Power X-Change Akkus und Ladegeräte.

BEDIENUNGSANLEITUNG TPCW 18 Li BrushlessSolo EINHELL

Art.-Nr.: 45.100.40 I.-Nr.: 11028

-2-

D

Inhaltsverzeichnis

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäß Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Bedienung
7. Reinigung, Wartung und Ersatzteilbestellung
8. Entsorgung und Wiederverwertung
9. Lagerung
10. Anzeige Ladegerät

D

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.

Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Materialarf nicht bearbeitet werden!

Vorsicht! Tragen Sie eine Schutzbrille. Wahrend der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sightverlust bewirken.

Lagerung der Akkus nur in trockenen Räumen mit einer Umgebungstemperatur von +10^ - +40^ . Akkus nur in geladenem Zustand lagern (mind. 40% geladen).

D

Gefahr!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie die sie gut auf, damit Ihr den Informationen jederzeit zur Verflügung stehen. Falls Sie das Gerät an andere Personen übergeben sollenen, handigen Sie diese Bedienungsanleitung / Sicherheitshinweiseitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitschinweise fnden Sie im beiliegenden Heftchen! Gefahr!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

2.1 Gerätebeschreibung (Bild 1)

1. 1/2 “Außen-Vierkantaufnahme
2. Akku-Kapazitätsanzeige
3. Drehrichtungsschalter
4. Ein-/Ausschalter
5. Akku
6. Ladegerät
7. LED-Licht
8. Rasttaste

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschreibenben Lieferumfangs. Bei Fehlheiten wenden Sie sichitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gultigen Kaufbeleges an unser Service Center oder an die Verkaufstelle, bei der Sie das Gerät erworben haben.itte beachten Sie hierzu die Gewährleistungstabelle in den Service-Informationen am Ende der Anleitung.

• Öffnen Sie die Verpackung undnehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörsteile auf Transportschäden.
  Bewahren Sie die Verpackung nach Mochigkeit bis zum Ablauf der Garantiezeit auf.

Gefahr!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielien! Es besteht Verschluckungs- und Erstickungsgefahr!

Akku-Schlagschauber
Originalbetriebsanleitung
- Sicherheitshinweise

3. Bestimmungsgemäß Verwendung

Das Gerät ist geeignet zum Lösen und Befestigen von Schrauben und Muttern.

Die Maschine scarf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für darauf hervorgerufene Schaden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

D

4. Technische Daten

Spannungsversorgung Motor: 18 V d.c.

Leerlauf-Drehzahl: 0-2900 min

Schlagzahl: 0-3000 min

Rechts-Links-Lauf: .

Werkzeugaufnahme: 1/2" (12,7 mm)

Gewicht: 1,2 kg

Gefahr!

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel LpA. 93,4dB(A)

Unsicherheit K_D 3dB

Schalleistungspegel L_WA 104,4 dB(A)

Unsicherheit K_WA 3dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehorverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.

Anziehen von Schrauben und Muttern maximaler zulässiger Groß

Schwingungsemissionswert a_h = 8,525~m / s^2

Unsicherheit K = 1,5m / s^2

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,ändern und in Ausnahmefällen über dem angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden.

Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden.

Beschränken Sie die Gerauschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfrei Geräte.
  Warten und reinigen Sie das Gerät regelmäßig.
  Passen Sie ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
  Tragen Sie Handschuhe.

Gefahr!

Restrisiken

Auch wenn Sie这点 Elektrowerkzeug vorschrifsmäßig bedienden, bleiben immer Restrisiken bestehen. Folgende Gefahren konnen im Zusammenhang mit der Bauweise und Ausführung这点 Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staubschutzmaske getragen wird.
2. Gehorschaden, falls kin geeigneter Gehorschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Begrenzen Sie die Arbeitszeit.

Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen eszarw eingeschaltet ist, aber ohne Belastung lauft).

D

5. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Akkuschlagschraubers unbedingt diese Hinweise:

1. Nur einwandfreie und geeignete Steckschlussseleinsätze verwenden.
2. Beim Schrauben in Wänden und Mauern\ diese auf verborgene Strom-, Gas- und Wasserleitung überprüfen.

6. Bedienung

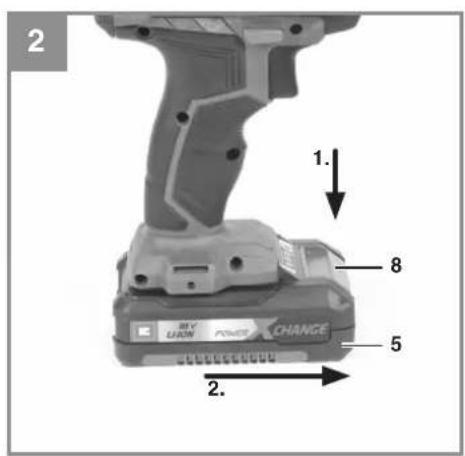

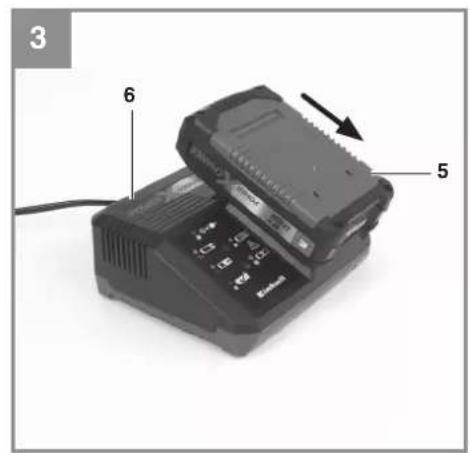

6.1 Laden des LI-Akku-Packs (Abb. 2-3)

1. Akku-Pack (5) aus dem Handgriff hers ausziehen, damit die Rasttaste (8) nach unten drucken.

2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhenden Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (6) in die Steckdose. Die grüne LED beginnnt zu blinken.

3. Schieber den Akku auf das Ladegerät.

Unter Punkt 10 (Anzeige Ladegerät) fienden Sie eine Tabelle mit den Bedeutungen der LED Anzeige am Ladegerät.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

ob an der Steckdose die Netzspannung vorhanden ist.
ob ein einwandfreier Kontakt an den Ladekontakten des Ladegerates vorhanden ist.

Soltte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerat und Ladeadapter
und den Akku-Pack
an unseren Kundendienst zu senden.

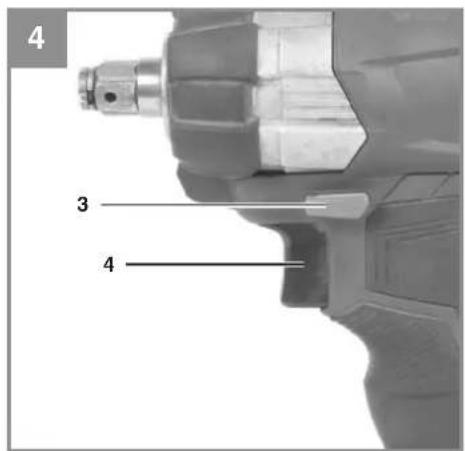

6.2 Drehrrichtungsschalter (Abb. 4/Pos. 3)

Mit dem Schiebeschalter über dem Ein/Aus-Schalter können Sie die Drehrichtigung des Akku-Schraubers einstehen und den Akku-Schrauber gegen ungewoltes Einsatzen sichern. Sie konnen zwischen Links- und Rechtslauf wahren. Um eine Beschädigung des Getriebes zu vermeiden, damit die Drehrichtigung nur im Stillstand umgeschält werden. Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein/Aus-Schalter blockiert.

6.3 Ein/Aus-Schalter (Abb. 4/Pos. 4)

Mit dem Ein-/Aus-Schalter konnen Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter drücken,esto hoher ist die Drehzahl des Akkuschraubers.

Einschalten:

Ein-/Ausschalter (4) drucken.

Ausschalten:

Ein-/Ausschalter (4) loslassen.

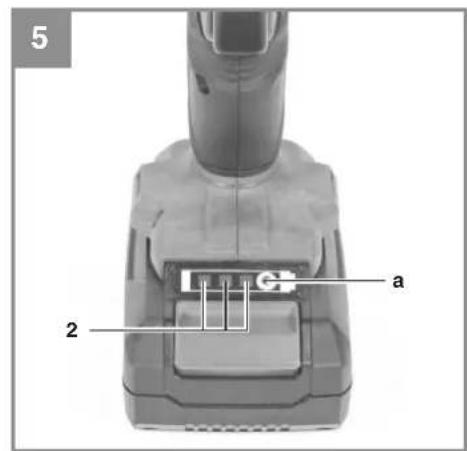

6.4 Akku-Kapazitätsanzeige (Abb. 5/Pos. 2)

Drucken Sie auf den Schalter für Akku-Kapazitätsanzeige (a). Die Akku-Kapazitätsanzeige (2) signalisiert ihren den Ladezustand des Akkus anhand von 3 LED's.

Alle 3 LEDs leuchten:

Der Akku ist voll aufgeladen.

2 oder 1 LED(s) leuchten

Der Akku verfügt über ausreichende Restladung.

1 LED blinkt:

Der Akku ist leer, laden Sie den Akku auf.

Alle LED's blinken:

Der Akku wurde tiefentladen und ist defekt. Ein defekter Akku darf nicht mehr verwendet und geladen werden!

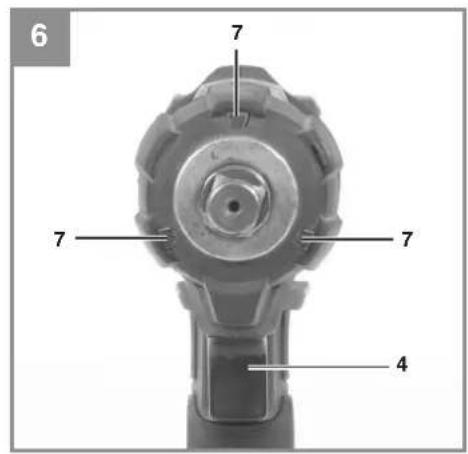

6.5 LED-Licht (Abb. 6/Pos. 7)

Das LED-Licht (7) erfolgt das Ausleuchten der Schraubstelle bei ungunstigen Lichtverhaltnissen. Das LED-Licht (7) leuchtet automatisch, sobald Sie den Ein-/Ausschalter (4) drucken.

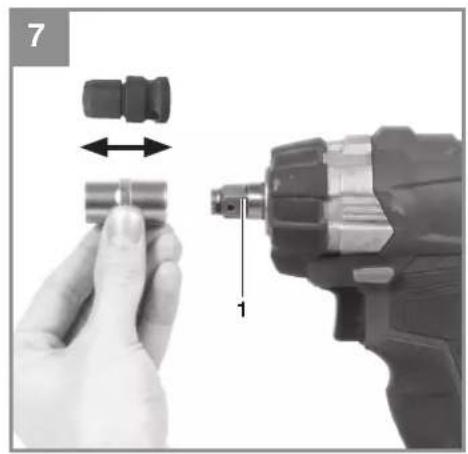

6.6 Werkzeugwechsel (Bild 7)

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrichtungsschalter (3) in Mittelstellung.

Werkzeug aufstecken / entnehmen

Steen den benötigten Steckschlüsseinsatz auf die Vierkantaufnahme (1).

Zum Entnehmen ziehen Sie den Steckschlüsse-leinsatz von der Vierkantaufnahme (1) ab.

D

6.7 Arbeitsen mit dem Schlagschauber

Lösen:

• Stecken Sie den Steckschlüsseleinsatz auf den Schlagschrauber (Siehe Punkt 6.6).
• Setzen Sie den Schlagschrauber auf die Schraube/Mutter und drücken Sie den Ein-/Ausschalter (4) um die Schraube/Mutter zu Lösen.
• Bei stark festsitzenden oder angerosteten Schrauben/Muttern ist ein „Anlösen“ der Schrauben/Muttern mit einem Radkreuz oder Drehmometenschlüssel vorzunehmen.

Anziehen:

• Warning! Der Schlagschauber sollte nur zum Lösen von Schrauben/Muttern verwendet werden. Sollen jedoch Schrauben/Muttern mit dem Schlagschauber festgezogen werden, ist ein davon vorgesehener Drehmormentbegrenzer zu verwenden, da dies sonst zu Beschädigungen der Schraubverbindung führen kann. Diese sind im Fachhandel erhältlich und nicht im Lieferumfang enthalten.
  Vor dem Festziehen führen Sie die Schraube/ Mutter sorgfältig in das Gewinde ein.
• Ziehen Sie Schrauben/Muttern, für die eine Drehmoment-Vorgabe gilt (z.B. im Kfz-Bereich durch Vorgaben des Fahrzeugherstellers) unbedingt nur mit einem davon vorgesehenen Drehmomentbegrenzer fest.

Gefahr!

Schrauben/Muttern mit einem Drehmomentschlussel auf das vom Hersteller vorgeschriebene Drehmoment nachziehen bzw. überprüfen!

7. Reinigung, Wartung und Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungsrarbeiten den Akku hers.

7.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehause so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
  Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese konnten die Kunststoffe des Gerätes angeifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

7.2 Wartung

Im Geräteinneren befänden sich keine weiteren zu wartenden Teile.

7.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollen folgende Angaben gemacht werden; Typ des Gerätes

• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preisere und Info fienden Sie unter www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät beföndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführten werden. Das Gerät und dessen Zubehör bestehen aus verschiedene Materialien, wie z.B. Metall und Kunststoffe. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung soll das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihr keine Sammelstellebekannt ist, sollenn Sie bei der Gemeindeverwaltung nachfragen.

9. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ . Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

10. Anzeige Ladegerät

Anzeigestatus		Bedeutung und Maßnahme
Rote LED Grüne LED
Aus Blinkt Betriebsbereitschaft
		Das Ladegerät ist an das Netz angeschlossen und betriebsbereit, Akku ist nicht im Ladegerät
An Aus Laden
		Das Ladegerätlädt den Akku im Schnellladebetrieb. Die entsprechenden Ladezeiten fi nden Sie direkt am Ladegerät. Hinweis! Je nach vorhandener Akkuladung konnen die tatsächlichen Ladezeiten von den angegebenen Ladezeiten etwas abweichen.
Aus An Der Akku ist aufgeladen und einsatzbereit.
		Danach wird bis zur vollständigen Ladung auf eine Schonladung um-geschaltet. Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät. Maßnahme: Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das Lade-gerät vom Netz.
Blinkt Aus Anpassungsladung
		Das Ladegerät bef i ndet sich im Modus für schonende Ladung. Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen und benötigt mehr Zeit. Dies kann folgende Ursachen haben: - Akku wurde sehr lange Zeit nicht mehr geladen. - Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und 45°C. Maßnahme: Warten Sie bis der Ladevorgang abgeschlossen ist, der Akku kann trotzdem weiter geladen werden.
Blinkt Blinkt Fehler
		Ladevorgang ist nicht mehr möglich. Der Akku ist defekt. Maßnahme: Ein defekter Akku darf nicht mehr geladen werden. Entnehmen Sie den Akku aus dem Ladegerät.
An An Temperaturstörung
		Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt (unter 0° C) Maßnahme: Entnehmen Sie den Akku und bewahren Sie diesen 1 Tag bei Raumtemperatur (ca. 20° C) auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeauff ordierung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetze durchfuhlrt. Nicht betroften sind den Altgeräten beigeufige Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfaltigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

These Sendung enthalt Lithium-Ionen-Batterien.

Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versandstücks: Kontrolle und erforderlichenfalls erneutes Verpacken.

Fürzusätzliche Informationen rufen Sieitte die 0049 9951 95920-66 an.

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmer. Diese stehen Ohnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleibteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei thisem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien besteht.

Kategorie Beispiel
Verschleibsteile*Akku
Verbrauchsmaterial/Verbrauchsteile*Bit-Einsätze
Fehlteile

• nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.itte achten Sie auf eine genaue Fehlerbeschreibung und beantwerten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal Funktioniert oder war es von Anfang an defect?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diese Gerät davon nicht einwandfrei Funktionieren, bedauern wir thishr und bitten Sie, sich an unseren Serviciedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch tefo-nisch über die angegebene Servicerufnummer zur Verfugung. Für die Geltendmachung von Garantiansprüchen gilt folgenden:

1. These Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. tatsächliche Personen, die diesen Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufen seiner Neugeräte verspricht. Ihr gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ohnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler berufen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränk.itte beachten Si, dass unsere Geräte bestimmungsgemäß nicht fur den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schaden am Gerät, die durch missbrächliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) besteht sind.

6. Schäden am Gerät oder an Teilen des Gerats, die auf einen gebrauchsgemänen, üblichen oder sonstigen natürlichen Verschleib zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nach dem Sie den Defekt erkannten haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlssen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwa eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sieitte das defekte Gerat an unter: www.isc-gmbh.info. Halten Sieitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neugerats bereit. Gerate, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet werden, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmglichkeit ausgeschlossen. Ist der Defekt des Gerates von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-riertes oder neues Gerat zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch freme Defekte am Gerät, die vom Garantiumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerätitte an unsere Serviceadresse.

Für Verschleib-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info weitere Aktionen durchführren. Hier einige Beispiele:

Ersatzteile bestellen
Aktuelle Preisauskünfte
Verfugbarkeiten der Ersatzteile
Servicestellen Vorort fur Benzingerate
Defekte Geräte anmelden
- Garantieveränderungen (nur bei bestimmten Geräten)
Bestellverfolgung

Wir freuun uns auf ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 • Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-qmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

Vaektosindtag: 12,7 mm

Vaegt: 1,2 kg

Fare!

Stojog vibration

Stoj- og vibrationstal er beregnet i henhold til EN 62841.

DK/N

Lydtryksniveau L_pA 93,4 dB(A)
Usikkerhed K. 3 dB
Lydeff ektniveau Lw 104,4 dB(A)
Usikkerhed Kwa 3 dB

Brug horeværn.

Alle LED'er blinker:

Beskriv venligst fejlfunktionen.

DK/N

Garantibevis

Kære kunde!

Endast for EU-länder

4. Technische gegevens

Alle 3 LEDs branden:

De accu is vol geladen.

2 of 1 LED(s) branden:

De accu beschicht over voldoende restlading.

1 LED knippert:

De accu is leeg, laad de accu.

Alle LEDs knipperen:

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

EU

Konformitätserklärung

D erkrält folgende Konformität gemäß EU-Richtlinie und Normen für Anteil

Akku-Schlagschauber TE-CW 18 Li BL-Solo / Power-X-Charger (Einhell)

2014/29/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
2014/53/EU
2014/68/EU
(EU)2016/426 Notified Body:
(EU)2016/425
2011/65/EU_EU)2015/863

2006/42/EC

□Annex IV Notified B Reg.No.:

2000/14/EC_2005/88/EC
Annex V Annex V
Noise: measured LWA = dB (A); guaranteed LWA = dB (A) P = KW; L/0 = cm
Notified Body: 2012/46/EU_(EU)2016/1628 Emission No.:

Standard references: EN 62841-1; EN 62841-2-2; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 60335-1; EN 60335-2-29; EN 62233

Landau/Isar, den 19.02.2019

Yang/Product-Management/Weichselgartner/General-Manager

First CE: 16

Ant.-Ndu.:45.100.40

I-No.:11028
