BRUKSANVISNING SMP 658CBTIXL WHIRLPOOL

1. Slå på platetoppen.

• en kort beskrivelse av feilen;

Läs säkerhetsinstruktionerna noga innan du använder apparaten.

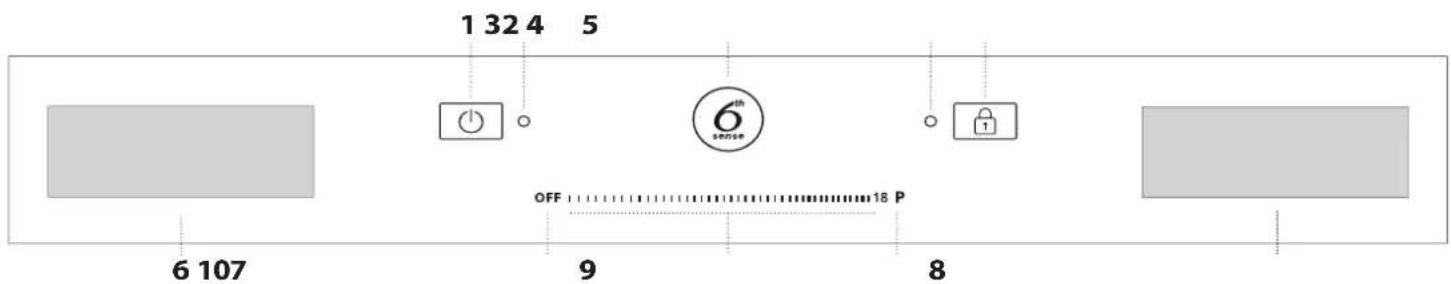

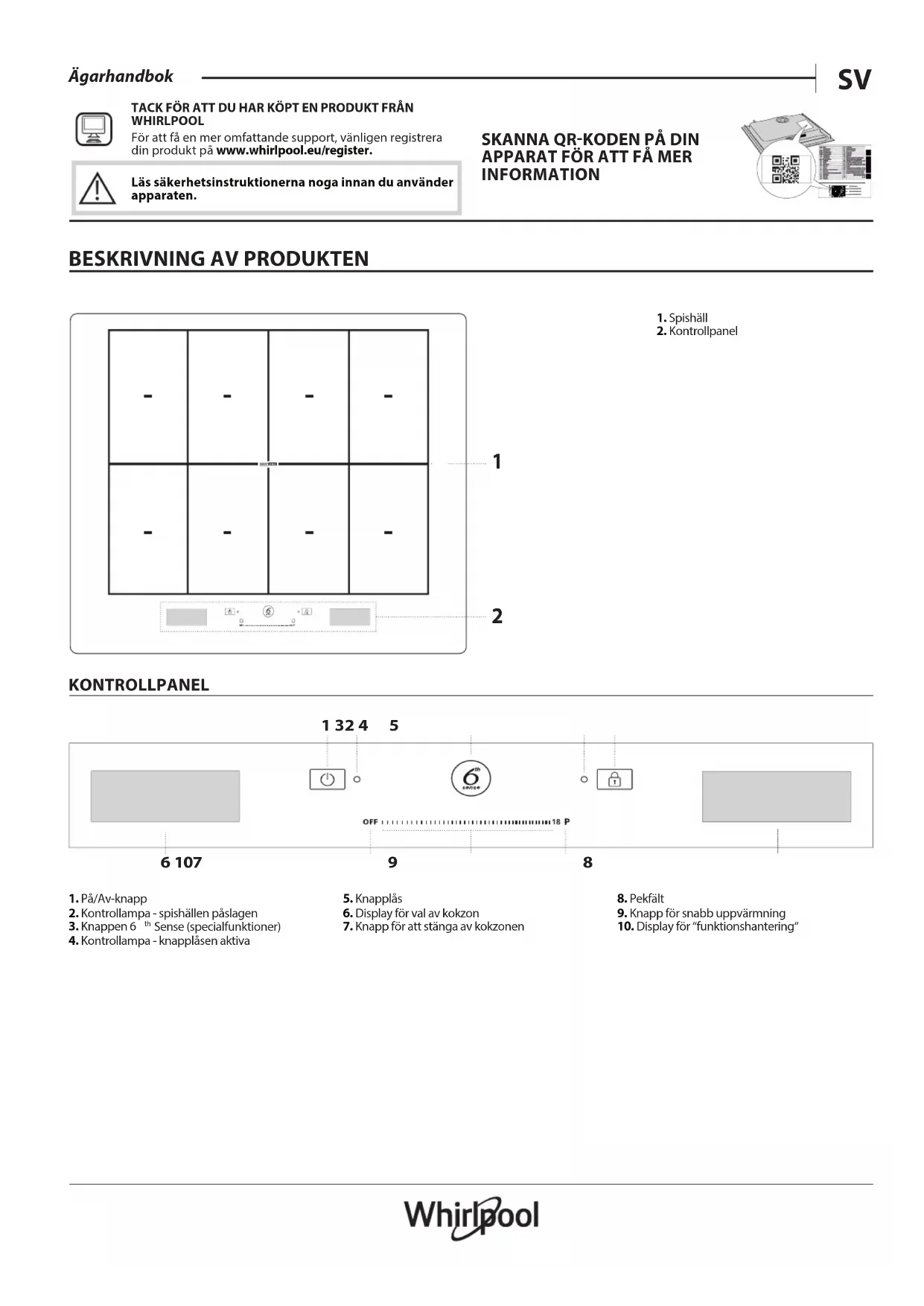

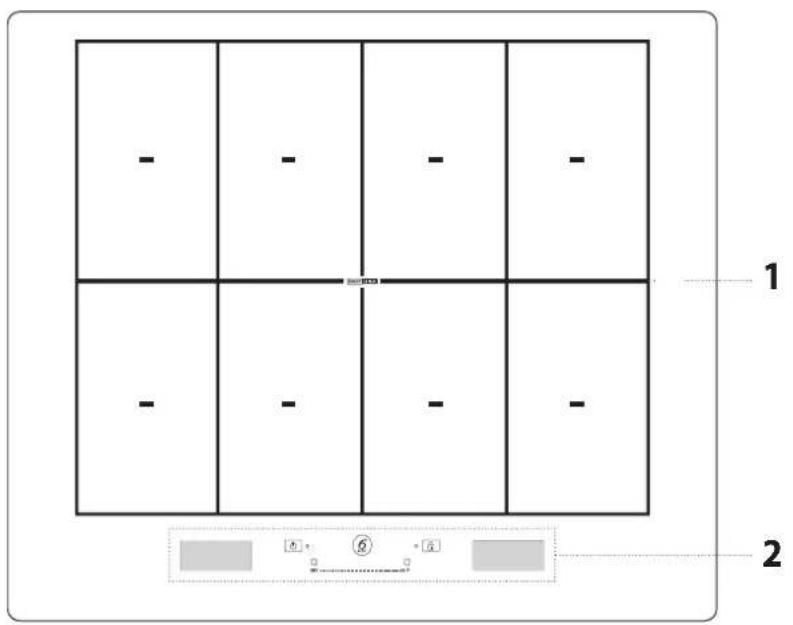

Sense (specialfunktioner)4. Kontrollampa - knapplåsen aktiva5. Knapplås6. Display för val av kokzon7. Knapp för att stänga av kokzonen8. Pekfält9. Knapp för snabb uppvärmning10. Display för “funktionshantering“TILLBEHÖR

STEKPANNOR OCH KASTRULLER

Använd bara stekpannor och kastruller gjorda av ferromagnetiskt material som passar för användning på induktionshäll. För att fastställa om kastrullen kan användas, se om symbolen finns (står vanligtvis på dess botten). Använd annars en magnet för att se om kastrullen är magnetisk. Plattans kvalitet och struktur påverkar tillagningen. Plattans diameter motsvarar inte helt den ferromagnetiska ytans diameter. TOMMA KASTRULLER OCH KASTRULLER MED TUNN BOTTEN Ställ inte tomma kastruller eller stekpannor på hällen när den är på. Hällen är försedd med ett inre säkerhetssystem som övervakar temperaturen hela tiden och aktiverar funktionen ”automatisk avstängning” när hög temperatur detekteras. Om kastrullen är tom eller har tunn botten kan temperaturen höjas väldigt snabbt och funktionen ”automatisk avstängning” kanske utlöser något NOOK senare, vilket kan skada kastrullen eller stekpannan. Om detta inträar ska du inte röra någonting, utan bara vänta tills delarna svalnar. Om felmeddelanden visas, ring servicecentret.

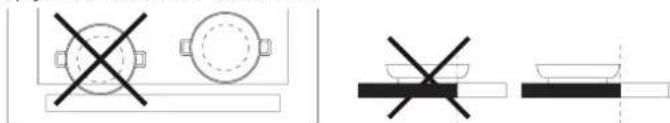

För att garantera hällens korrekta funktion ska kastrullen alltid täcka en eller era av de referenspunkter som är markerade på hällens yta och ska alltid ha lämplig diameter. Tillbehörets placering Minimidiameter centrerad på 1 punkt 10 cm 2 punkter täckta 19 cm 3 punkter täckta skgryta/galler 4 punkter täckta (horisontellt) skgryta/galler 4 punkter (2 + 2) täckta (vertikalt) 24 cm

FÖRSTA ANVÄNDNING AV PRODUKTEN

Hällens inställningar kan ändras när som helst. För att ändra inställningarna, klicka på symbolen som visas på funktionshanteringsdisplayen. Från inställningsmenyn kan följande göras:

• Justera ljusstyrkan.

• Återställa till hällens fabriksinställningar.

• Kontrollera installerad programvaruversion. Inställningarna bevaras om strömmen går.

JUSTERA SPISHÄLLENS EFFEKT

Hällens maximala eektnivå kan ställas in i inställningsmenyn på önskat sätt eller med timertiden. Tillgängliga eektnivåer är: 2,5kW – 4,0kW – 6,0kW – 7,4kW.

SLÅ PÅ/STÄNGA AV HÄLLEN För att slå på hällen, tryck på knappen ON i cirka 1 sekund tills displayerna tänds. Hällen avaktiveras automatiskt efter 30 sekunder om ingen funktion väljs inom denna tid. Hällen stängs av om du trycker in någon av knapparna i mer än 10 sekunder. Tryck in samma knapp tills displayen släcks för att stänga av spishällen. Alla kokzoner inaktiveras. Om spishällen har använts kommer alla kokzoner att avaktiveras när den stängs av och restvärmeindikatorn “H“ förblir tänd tills kokzonerna har svalnat.

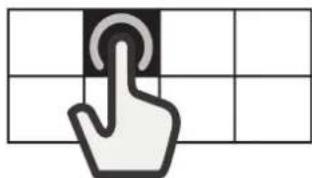

Den önskade kokzonen kan väljas på vänster display genom att trycka på motsvarande ruta. På alla zoner som inte är valda visas en tunn rand.

VAL AV FLEXIBELT OMRÅDE

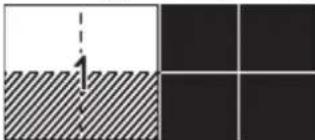

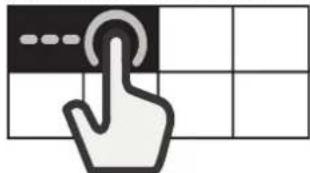

Det exibla området är ett område där era kokzoner överlappas för att användas som en enda kokzon. För att skapa ett exibelt område: Välj era rutor eller dra ngret över dem så att rutorna sammanfogas. För att separera ett exibelt område: Tryck på rutan som motsvarar zonen som ska separeras och håll intryckt i 3 sekunder. Eller, tryck på knappen “separera zoner“ som visas i funktionshanteringsdisplayen. När kokzonen separeras ställs samma eektnivå in för vardera av de separata zonerna. Om alla valda kokzoner inte täcks med en kastrull inom 30 sekunder visas en tjock rand på vänster display. Området kan återaktiveras med kommandot “Tillsätt en gryta“ på höger display.

AKTIVERA/AVAKTIVERA KOKZONER OCH JUSTERA EFFEKTEN

För att aktivera kokzonerna:

1. Slå på spishällen. Om ett kärl redan står på plats detekteras det

automatiskt av hällen. Välj den föreslagna zonen för att välja eekten.

2. Placera kastrullen på den valda zonen och se till att den täcker en eller era

av referensmärkena på hällens yta.

• På detta sätt utnyttjas maximal uteekt.Ägarhandbok

Observera: Täck inte displayen eller pekfältet med tillbehör. Om ett redskap täcker en av displayerna kan det hända att hällen inte fungerar korrekt. På höger display visas meddelandet “KONTROLLERA PEKFÄLTET, ta bort föremålet inom en minut“. Ta bort föremålet och vänta tills meddelandet försvinner. Om problemet kvarstår kopplar du ifrån strömmen till spishällen och kopplar sedan tillbaka den igen. I kokzonerna nära manöverpanelen bör du hålla kokkärlen innanför markeringarna (ta hänsyn både till kokkärlets botten och den övre kantens diameter, eftersom den brukar vara större). Detta förebygger överhettning av reglagen. När du grillar eller steker bör du om möjligt använda de bakre kokzonerna.

3. Välj kokzonen eller det exibla området på höger display.

4. Ställ in önskad eektnivå genom att trycka eller skjuta ngret horisontellt

över pekfältet. Inställd eektnivå visas i rutan för den valda kokzonen. Varje kokzon har era olika värmeinställningar som går från “1“ (minimal eekt) till “18“ (maximal eekt). Med hjälp av pekfältet kan du också välja snabbvärmefunktionen, vilken visas på displayen med bokstaven “P“. Observera: Kokzonens ruta blinkar om kastrullen inte passar för induktionshällar, har placerats felaktigt eller inte har rätt storlek. Om ingen kastrull detekteras inom 30 sekunder efter att valet har gjorts stängs spishällen av. För att avaktivera kokzonerna: Välj kokzonen på vänster display och tryck på knappen “OFF“ (AV) längst upp på pekfältet. Om kokzonen fortfarande är varm visas restvärmeindikatorn “H“ i motsvarande ruta.

När man använder ett kokområde bestående av era kokzoner kan kastrullen placeras var som helst på det aktiva området. Hällen detekterar automatiskt var kastrullen har placerats. Om du vill lägga till en extra kastrull på det aktiva kokområdet, tryck på kommandot “Tillsätt en gryta“ så att hällen detekterar den nya kastrullen. KNAPPLÅS För att förhindra att hällen slås på av misstag under rengöring, eller att kontrollerna manövreras av misstag under tillagning, tryck på knappen “Knapplås“ i 3 sekunder: En ljudsignal och en kontrollampa anger att funktionen har aktiverats. Kontrollpanelen är låst, med undantag för avstängningsknappen. För att återaktivera knapparna, tryck in knappen “Knapplås“ igen i 3 sekunder. Kontrollampan släcks och hällen kan användas igen. TIMER När hällen är avstängd kan höger display användas som timer. För att aktivera timern:

1. Slå på spishällen.

3. Använd knapparna “+“/“–“ för att ställa in tiden.

4. När den inställda tiden löper ut avger spishällen en ljudsignal.

För att ändra eller avaktivera timern:

2. Använd knapparna “+“ och “–“ för att ställa in önskad tid eller tryck på

knappen “STOP“ för att stänga av timern.

STÄLLA IN TILLAGNINGSTIDEN

Kokzonerna kan programmeras så att de stängs av automatiskt. För att ställa in tillagningstiden:

1. Välj kokzonen och ställ in önskad eektnivå.

2. Tryck på stoppursikonen som visas på funktionshanteringsdisplayen.

3. Använd knapparna “+“/“–“ för att ställa in tiden.

4. När den inställda tiden har löpt ut hörs en ljudsignal och kokzonen stängs

av automatiskt. För att ändra eller avaktivera tillagningstiden:

1. Välj den aktiva kokzonen

2. Tryck på stoppursikonen som visas på funktionshanteringsdisplayen.

3. Använd knapparna “+“ och “–“ för att ställa in önskad tid eller tryck på

knappen “STOP“ för att radera inställd tillagningstid. Det går att ställa in en tillagningstid för varje zon eller exibelt område genom att följa punkterna ovan.SPECIALFUNKTIONER

Sense“ tillåter användaren att använda en rad specialfunktioner:

• Flexifull På höger funktionshanteringsdisplay kan du bläddra bland de olika specialfunktionerna och välja önskat alternativ. Med hjälp av pilarna kan du bläddra bland de olika alternativen. Tryck på knappen

för att bekräfta valet och på dubbelpilen för att gå tillbaka till tidigare meny.

Denna funktion tillåter dig att välja en av de förinställda funktionerna som hjälper dig att tillaga många olika slags maträtter på bästa sätt. Hällen hjälper användaren genom att tillhandahålla perfekta förhållanden för att värma kastrullen och steka smakbasen. Den ger även instruktioner som ska följas under de olika tillagningsstegen för att erhålla bästa resultat. För att aktivera funktionen Vägledd Tillagning:

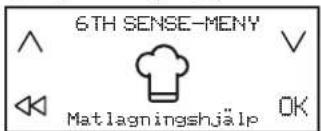

2. Välj “Vägledd Tillagning“ på funktionshanteringsdiplayen och bekräfta.

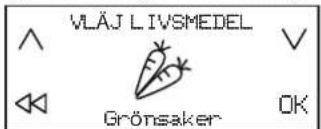

3. Välj den matkategori som ska tillagas och bekräfta.

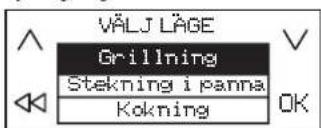

4. Välj tillagningsmetod och bekräfta.

VÄALJ LÄAGEGrillningStekning i pannaKokning

5. Välj tillagningsförhållanden och bekräfta.

6. Fyra kokzoner är nu tillgängliga. Sätt kastrullen på plats och försäkra dig

om att den täcker minst två av referensmärkena på hällens yta. Tillagningsmetoden “Mokabryggare“ är den enda som tillåter att ett enda referensmärke täcks. Nedan följer exempel på placering för olika tillbehör.

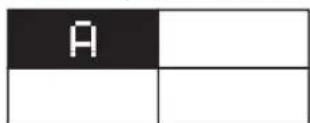

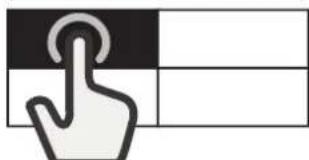

7. Välj önskad kokzon från vänster display. Ett “A“ visas på den valda zonen

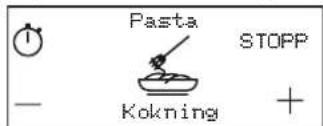

8. På höger display visas instruktionerna som ska följas (t.ex. “Tillsätt matolja“

eller “tillsätt mat“). Användaren måste bekräfta i slutet av varje steg för att kunna fortsätta med tillagningen.

9. Om nödvändigt kan den förinställda eektnivån ändras när som helst med

knapparna “+“ och “–“.

10. När tillagningen är klar, tryck på knappen “STOPP“ för att stänga av

kokzonen. Om era zoner har använts under tillagningen måste du först välja kokzonen som ska stängas av. Pasta Kokning STOPP Observera: Funktionen “Vägledd Tillagning“ kan aktiveras även om en eller era kokzoner redan är aktiva. För att aktivera funktionen Vägledd Tillagning för mer än en kokzon: Efter att ha aktiverat funktionen “Vägledd Tillagning“ för den första kokzonen ska man trycka åter på knappen “6

Sense“ och upprepa aktiveringsproceduren för en ny kokzon. Zoner som redan är aktiva kan inte väljas. Observera: Du kan använda upp till 4 zoner med funktionen “Vägledd Tillagning“, förutsatt att detta tillåts av inställd eektnivå. Zonerna kan inte kombineras för att bilda ett större område. För att tillaga på traditionellt sätt när Funktionen Vägledd Tillagning är aktiv: När funktionen “Vägledd Tillagning“ är aktiv kan du välja kokzonen som du vill aktivera på vänster display och ställa in eektnivån för denna zon innan den används på normalt sätt. Tillvalsfunktioner Kött Fisk Grönsaker Såser, sky, soppor Dessert Ägg Ost Pasta Dryck Anpassad MATKLASS TILLAGNINGSMETOD Grillning, Stekning i panna, Kokning Grillning, Stekning i panna, Kokning Grillning, Stekning i panna, Kokning Såser (Tomat, Béchamel) Soppor (Bryning, Sjudning, Krämiga soppor) Vaniljkräm, Pannacotta, Smält choklad, Pannkaka, Rispudding Stekta ägg, Omelett, Kokning (Kokta ägg, Löskokt), Frittata, Äggröra Grillning, Stekning i panna, Fondue Kokning, Stekning i panna, Risotto, Rispudding Mjölk, Vatten, Moka Kokning, Grillning, Stekning i panna, Sjudning, Smältning HUVUDTILLAGNINGSMETODER (De olika metoderna kan inkludera extra tillval) SMÄLTNING För att värma livsmedel till perfekt smälttemperatur och bibehålla livsmedlets tillstånd utan risk för att brännas vid. Denna metod tillåter att ömtåliga livsmedel, såsom choklad, inte förstörs och inte fastnar i kastrullen. Tillagningsvärdet kan justeras när som helst med hjälp av knapparna “+“ och “–“ på höger display. SJUDNING För långkok och för långsam förångning av vätska genom att bibehålla matens tillstånd utan risk för att brännas vid. Med denna metod förstörs inte maten och den fastnar inte i kastrullen.Ägarhandbok

Kastrullens kvalitet och typ kan påverka prestandan eller tillagningstiden. Tillagningsvärdet kan justeras när som helst med hjälp av knapparna “+“ och “–“ på höger display. KOKNING* För att snabbt värma vatten och varna användaren när det börjar koka via en ljudsignal och en kontrollampa. Medan systemet väntar på bekräftelse från användaren hålls vattnet sjudande för att undvika stänk och slöseri med energi. Medan funktionen är aktiv avges en ljudsignal för att varna användaren om kastrullen är tom (inget vatten) eller om vattnet har kokat bort. Tillsätt salt efter att kokpunktslarmet har avgetts.

För att förvärma en tom stekpanna eller kastrull och steka smakbasen. En ljudsignal och en kontrollampa anger att perfekt temperatur har uppnåtts för att tillsätta maten i stekpannan eller kastrullen. Medan systemet väntar på bekräftelse från användaren hålls tillbehöret på kontrollerad värme för att förhindra att stekpannan uppnår farliga temperaturer och för att undvika slöseri med energi. För bästa resultat ska denna funktion användas med rumstempererade stekpannor och ingredienser. För den här funktionen ska särskilda tillbehör användas. Använd inte locket - använd ett stänkskydd för att förhindra stänk. Vi rekommenderar att använda olja som är lämplig för att steka när denna funktion används, såsom fröolja av olika slag. Vid användning av olika oljor, var alltid extra försiktig och övervaka tillagningen vid första användningen. GRILLNING* Denna funktion tillåter perfekt grillning av olika livsmedel baserat på deras tjocklek. När perfekt temperatur har uppnåtts för att tillsätta livsmedlet avger hällen en ljudsignal. Sedan stabiliserar hällen temperaturen och håller den konstant under hela tillagningen. När användaren har bekräftat att maten har tillsatts startar tillagningen. Vi råder till att förbereda maten under uppvärmningsfasen och tillsätta den så snart som ljudsignalen avges. För bästa resultat ska denna funktion användas med rumstempererade stekpannor och ingredienser. Om du inte använder gallret som är särskilt avsett för detta ska du vara särskilt försiktig i början när du använder grillfunktionen eftersom kvaliteten på botten kan påverka uppvärmningstiderna. Tillbehör med mycket tunn botten kan uppnå mycket hög temperatur på kort tid. MOKA* Denna funktion tillåter automatisk uppvärmning av särskilda kaebryggare “Moka“ avsedda att ställas på spisplattan. Uppvärmningscykeln kan aktiveras genom att välja funktionen i menyn och en ljudsignal avges när kaet är klart. Funktionen stängs av automatiskt för att undvika spill. När den används för första gången, kontrollera alltid att angivna villkor uppfylls. För bästa resultat ska denna funktion användas med rumstempererade kaebryggare och vatten.

• För dessa funktioner rekommenderas användning av avsedda tillbehör:

• för att kokning: WMF SKU: 07.7524.6380

• för att stekning: WMF SKU: 05.7528.4021

• grillning: WMF SKU: 05.7650.4291

• för Mokabryggare, Bialetti:MOKA INDUZIONE 3TZ ANTRACITE Observera: Försök inte att ytta på kastrullen eller stekpannan under de första minuterna vid uppvärmning för att tillåta optimal funktion av hällen. CHEF CONTROL Denna funktion delar upp hällen i fyra kokzoner och aktiverar dem samtidigt på en förinställd eektnivå. På så sätt kan du ytta kastrullen från ett område till ett annat för att tillåta tillagning i olika temperaturer. För att aktivera funktionen Chef Control:

1. Sätt kastrullen på plats.

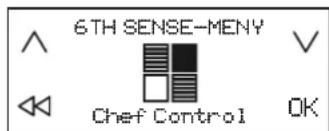

3. Välj “Chef Control“ på funktionshanteringsdiplayen och bekräfta.

4. Rutorna för de fyra kokzonerna visas på vänster display, med motsvarande

eektnivå (låg, medel, hög).

5. Om du vill tillsätta era kastruller, använd kommandot “Tillsätt en gryta“

6. För att lämna denna funktion, tryck på “STOPP“.

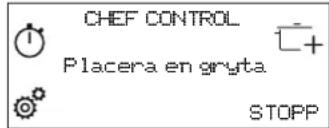

CHEF CONTROL Placera en gryta STOPP För att ändra eekten på en kokzon:

2. Välj önskad eektnivå genom att dra ngret över pekfältet, vilket visas i 1

3. Ordet som motsvarar den valda eektnivån (låg, medel, hög) visas.

Observera: De ändrade inställningarna sparas tills de ändras igen eller återställs. FLEXIFULL Denna funktion tillåter att använda hela hällen som ett enda kokområde. För att aktivera funktionen Flexifull:

1. Sätt kastrullen på plats.

3. Välj “Flexifull“ på funktionshanteringsdiplayen och bekräfta.

4. Ställ in önskad eektnivå med pekfältet. Inställd eektnivå visas på vänster

5. Om du vill tillsätta era kastruller, använd kommandot ”Tillsätt en gryta“

6. För att lämna denna funktion, tryck på “STOPP“.

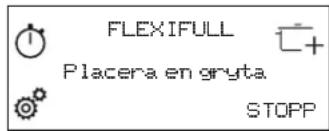

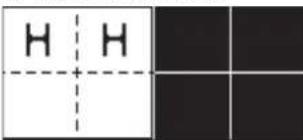

FLEXIFULL Placera en gryta STOPPINDIKATORER RESTVÄRMENär bokstaven “H“ visas i en av kokzonernas displayrutor betyder det att motsvarande kokzon fortfarande är varm. När kokzonen har svalnat försvinner bokstaven “H“. EFFEKTNIVÅ

Anger matlagningserfarenhet och vanor Max värmeinställning

Värma upp snabbt Perfekt för att snabbt öka matens temperatur för att koka upp snabbt (för vatten) eller för att snabbt värma vätska.

Steka, koka Perfekt för att bryna, börja koka, steka djupfryst mat, koka upp vätska snabbt. Bryna, fräsa, koka, grilla Perfekt för att sautera, låta koka livligt, tillaga och grilla.

Bryna, koka, stuva, fräsa, grilla Perfekt för att sautera, låta småkoka, tillaga och grilla och för att värma tillbehören. Koka, stuva, sautera, grilla, koka tills den blir krämig Perfekt för att stuva, låta småkoka, tillaga och grilla (under lång tid).

Koka, sjuda, tjockna, göra krämig Perfekt för recept med långkok (ris, såser, stekar, sk) med vätska (t.ex. vatten, vin, buljong, mjölk) och för att göra pasta krämig. Perfekt för recept med långkok (mindre än 1 liter: ris, såser, stekar, sk) med vätska (t.ex. vatten, vin, buljong, mjölk).

Smälta, tina Perfekt för att mjukgöra smör, smälta choklad försiktigt, tina mindre livsmedel. Hålla maten varm, göra risotto krämig Perfekt för att varmhålla små portioner nytillagade maträtter eller för att varmhålla varmrätter och värma risotto. Noll eekt - Spishällen är i stand-by eller avstängd (det kan nnas värme kvar i plattorna, detta markeras med H).

VARNING• Använd inte ångrengöringsutrustning.

• Kontrollera att kokzonerna är avstängda och att restvärmeindikatorn (”H”) är släckt innan du rengör den. Viktigt:• Undvik att använda repande skursvampar eller stålull eftersom de kan förstöra glaset.• Rengör hällen efter varje användning (när den har svalnat) för att ta bort matrester och äckar.• Socker och mat med högt sockerinnehåll kan skada spishällen och ska torkas bort omedelbart.• Salt, socker och sand kan repa glasytan.• Använd en mjuk trasa, hushållspapper eller särskilda rengöringsprodukter för denna typ av spishäll (följ tillverkarens anvisningar).• Om vätska spills ut på kokzonen kan kastrullerna börja röra sig eller vibrera.• Torka av spishällen noga efter rengöring.Om glaset har logotypen iXelium™ har spishällen behandlats med iXelium™, en exklusiv ytbehandling från Whirlpool som garanterar perfekt rengöringsresultat och att spishällen behåller dess blanka yta längre tid.Gör på följande sätt för att rengöra spishällar med iXelium™:• Använd en mjuk trasa (mikrober är bäst) som fuktats med vatten eller med glasrengöringsmedel.• För bästa resultat, lämna en våt trasa på hällens yta i några minuter.Ägarhandbok

LJUD SOM AVGES UNDER ANVÄNDNING

Felkod Beskrivning Möjliga orsaker Åtgärd C81, C82 Kontrollpanelen stängs av på grund av för hög temperatur.Den invändiga temperaturen är för hög vid de elektroniska delarna.Vänta tills spishällen har svalnat innan du använder den igen.F02, F04Fel anslutningsspänning. Sensorn detekterar en avvikelsemellan apparatens spänning och elnätets spänning. Koppla bort hällen från elnätet och kontrollera den elektriska anslutningen. F01, F06, F12, F13, F25, F34, F35, F36, F37, F41, F47, F58, F61, F76 Koppla bort hällen från elnätet. Vänta några sekunder och anslut sedan hällen igen. Om problemet kvarstår, ring servicecentret och uppge felkoden som visas på displayen.Induktionshällar kan avge väsande och knastrande ljud under normal användning. Dessa ljud kommer egentligen från kokkärlen och beror på egenskaperna på kokkärlets botten (till exempel, om dess botten består av era lager material eller är ojämn).Dessa ljud kan variera beroende på typen av kokkärl som används och hur mycket mat de innehåller och det betyder inte att något är fel. FELSÖKNING

• Kontrollera att strömförsörjningen fungerar korrekt.• Om du inte kan stänga av spishällen efter användning, koppla genast bort den från elnätet.• Om alfanumeriska koder visas på displayen när spishällen slås på ska du kontrollera koderna och anvisningarna i följande tabell.Observera: Det kan hända att kontrollpanelens knapplås oavsiktligt aktiveras eller avaktiveras om vatten, utspilld vätska från kastrullerna eller andra föremål hamnar på hällens knappar. KONTROLLERAD TILLAGNING Tabellen nedan har skapats speciellt för att tillåta kontrollorgan att använda våra produkter. Värmefördelningstest "Pannkakor" enligt EN 60350-2 §7.3 Värmeprestandatest "Pommes frites" enligt EN 60350-2 §7.4 Smälta och hålla varmt, "choklad" Sjuda, "risgrynsgröt" EKODESIGN: Testet genomfördes i enlighet med bestämmelserna, genom att välja alla kokzoner på hällen så att ett enda område bildas, eller genom att använda funktionen Flexifull. Kontrollerad tillagning Lägen för kontrollerad tillagningKUNDTJÄNST För en bättre kundservice, registrera din apparat på www.whirlpool.eu/ register. INNAN DU RINGER KUNDTJÄNST:

1. Försök att lösa problemet på egen hand med hjälp av anvisningarna i

2. Stäng av apparaten och slå på den igen för att se om felet kvarstår

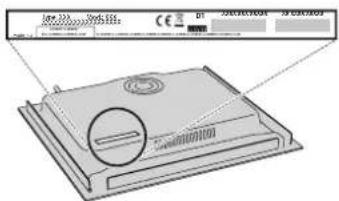

OM PROBLEMET KVARSTÅR EFTER OVAN NÄMNDA KONTROLLER, KONTAKTA NÄRMASTE KUNDTJÄNST. För teknisk service, ring numret som står i garantihäftet eller följ anvisningarna på webbplatsen www.whirlpool.eu. När du kontaktar kundservice ska du alltid uppge:

• En kort beskrivning av felet;

• ditt telefonnummer. Vänd dig alltid till en auktoriserad serviceverkstad om det blir nödvändigt med reparation (som garanti för att originalreservdelar används och att reparationen utförs på korrekt sätt). Du kan få åtkomst till policy, standarddokumentation och ytterligare produktinformation genom att:

• Använda QR-koden på din apparat;

• Besöka vår webbplats docs.whirlpool.eu;
