Varumärke	Metabo
Modell	STA 18 LTX 100
Produkttyp	Trådlös kap- och geringssåg
Strömförsörjning	18 V litiumjonbatteri (ingår ej)
Klingdiameter	216 mm
Kapacitet vid 90°	100 x 200 mm
Kapacitet vid 45° geringsvinkel	100 x 140 mm
Kapacitet vid 45° fasning	70 x 200 mm
Geringsområde	-45° till +45°
Fasningsområde	-45° till +45°
Klingbroms	Ja
Dammutsug	Adapter för dammsugare
Vikt	14 kg
Mått (L x B x H)	500 x 300 x 400 mm
Skyddsklass	II
Ljudnivå	90 dB(A)
Vibration	< 2,5 m/s²
Batterisystem	Metabo / CAS (Cordless Alliance System)
Underhåll och rengöring	Rengör ventilationens slitsar regelbundet, smörj rörliga delar
Säkerhet	Elektronisk klingbroms, säkerhetsbrytare, skyddskåpa
Reservdelar och reparerbarhet	Kontakta Metabos kundtjänst för reparationer

Vanliga frågor - STA 18 LTX 100 METABO

Vilken batterityp ska användas med sågen STA 18 LTX 100?

Använd endast Metabo- eller CAS (Cordless Alliance System) 18 V litiumjonbatterier, som modellerna 18 V 2,0 Ah till 10,0 Ah.

Hur laddar man sågens batteri?

Sätt i batteriet i en kompatibel laddare (ASC ultra, ASC 55, etc.) tills det bottnar. Kontrollampan blinkar under laddning och lyser fast när laddningen är klar. Idealisk temperatur är mellan 0 °C och 40 °C.

Hur byter man sågklingan?

Koppla bort batteriet. Använd medföljande nyckel för att lossa flänsskruven. Byt klinga med hänsyn till rotationsriktningen. Dra åt skruven ordentligt före användning.

Sågen startar inte, vad gör jag?

Kontrollera att batteriet är korrekt isatt och laddat. Se till att klingbromsen är upplåst och att säkerhetsbrytaren är intryckt. Om problemet kvarstår, kontakta kundtjänst.

Hur ställer man in gering och fasning?

Lossa låshandtagen, luta klingan till önskad vinkel (gering -45° till +45°, fasning -45° till +45°), dra sedan åt handtagen. Använd förinställda stopp för vanliga vinklar.

Vad är den maximala kapaciteten?

Vid 90° är skärkapaciteten 100 x 200 mm. Vid 45° gering, 100 x 140 mm. Vid 45° fasning, 70 x 200 mm.

Kan jag använda sågen med en dammsugare?

Ja, sågen är utrustad med en adapter för dammsugare. Anslut din dammsugare för att minska damm vid kapning.

Hur rengör och underhåller man sågen?

Rengör ventilationens slitsar regelbundet med en pensel eller tryckluft. Smörj rörliga delar (glidytor, leder) med silikonspray. Använd inte frätande produkter.

Vad göra vid rökutveckling eller brand?

Koppla omedelbart bort batteriet från laddaren eller ta bort det från sågen. Avlägsna dig från enheten och använd en lämplig brandsläckare. Häll inte vatten.

Var hittar jag reservdelar eller får sågen reparerad?

Kontakta din Metabo-representant eller besök www.metabo.com. Reparationer ska utföras av en auktoriserad specialist.

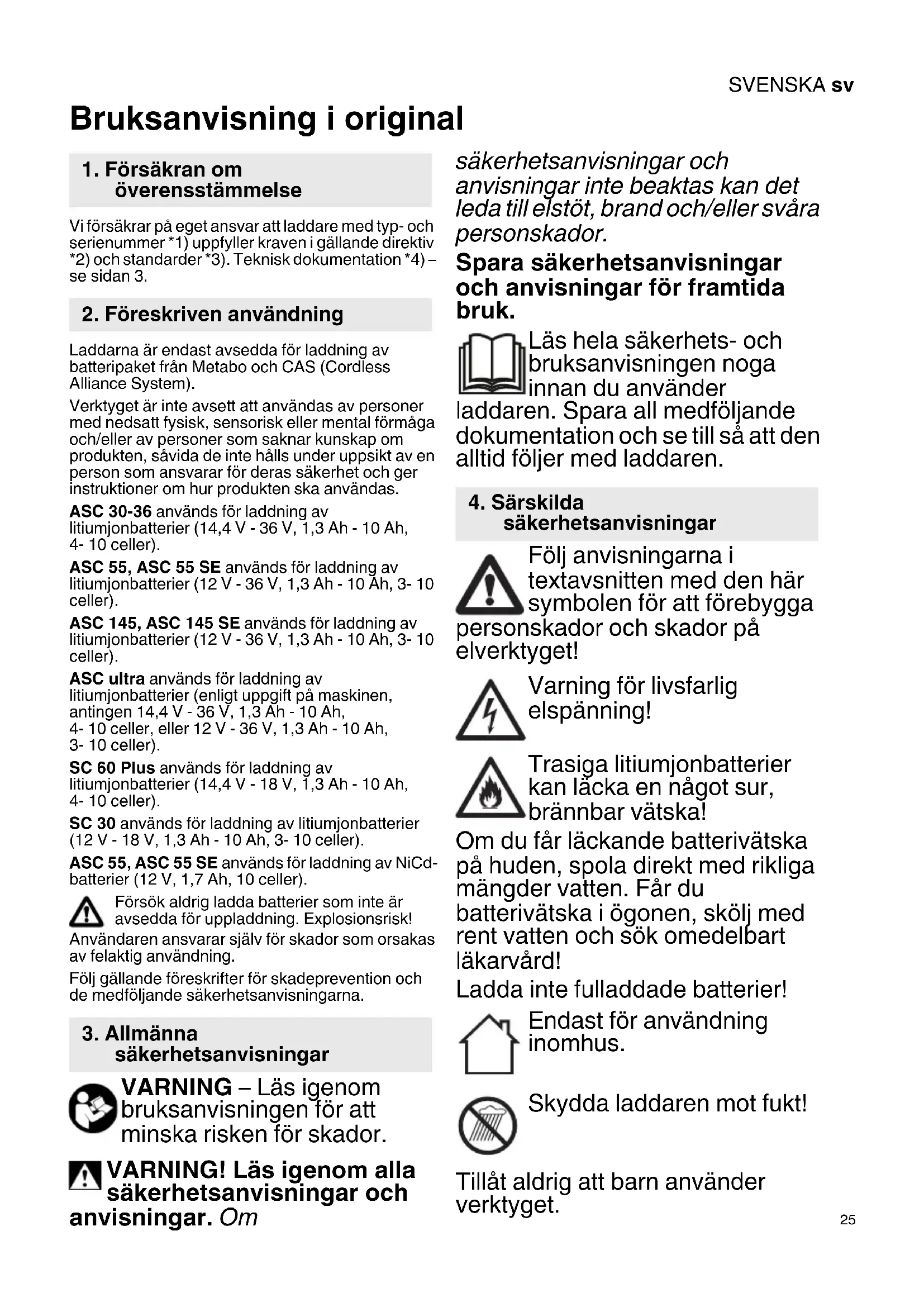

BRUKSANVISNING STA 18 LTX 100 METABO

Vi forsakrar pa eget ansvar att laddare med typ- och serienummer *1) uppfyller kraven i gallande direktiv *2) och standarder *3). Teknisk dokumentation *4)- se sidan 3.

2. Foreskriven användning

Laddarna År endast avsedda for laddning av batteripaket fran Metabo och CAS (Cordless Alliance System).

Verktyget ar inte avsett att användas av personer med nedsatt fysisk, sensorisk eller mental formåga och/eller av personer som saknar kunskap omprodukten, sāvida deinte hälls under uppsikt av en person som ansvarar for deras sakerhet och ger instruktioner om hurprodukten ska användas.

ASC 30-36 anvands for laddning av lithiumjonbatterier (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celler).

ASC 55, ASC 55 SE anvands for laddning av lithiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 145, ASC 145 SE anvands for laddning av lithiumjonbatterier (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC ultra används für laddning av litiumjonbatterier (enligt uppgift pa maskinen, antingen 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 celler, ellr 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 celler).

SC 60 Plus anvands for laddning av lithiumjonbatterier (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 celler).

SC 30 anvands for laddning av litiumjonbatterier (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 celler).

ASC 55, ASC 55 SE anvands for laddning av NiCd-batterier (12 V, 1,7 Ah, 10 celler).

Försok aldrig ladda batterier som inte ar avsedda for uppladdning. Explosionsrisk!

Användaren ansvarar själv für skador som orsakas av felaktig användning.

Följ gällande foreskrifter for skadeprevention och de medfoljande sakerhetsanvisingarna.

3. Allmanna sakerhetsanvisningar

VARNING - Läsigenbruksanvisningen für attminska risiken für skador.

VARNING! Läsigen alla sakerhetsanvisningar och visningar. Om

sakerhetsanvisningar och anvisningar inte beaktas kan det leda till elstot, brand och/ellersvara personskador.

Spara sakerhetsanvisningar och anvisningar for framtida bruk.

Läs hela sakerhets- och braupsanvisningen noga innan du använder

laddaren. Spara all medfoljande dokumentation och se till sa att den alltid foljer med laddaren.

4. Särskilda sakerhetsanvisningar

Följ anvisningarna i textavsnitten med den har symbolen for att forebygga nskador och skador pa styget!

Om du fär läckande batterivatska
pàHUDen,spola direkt med rikliga
mängder vatten.Far du
batterivatska i ögonen, skölj med
rent vatten och sök omedelbart
läkarvård!

Ladda inte fulladdade batterier!

Endast for användning inomhus.

Skydda laddaren mot fukt!

Tillåt aldrig att barn använder verktyget.

SVENSKAsv

Håll barn under uppsikt, sö att de inte leker med verktyget.

Håll barn borta是从laddaren och arbetsområdet!

Forvara laddaren oåtkomlig for barn!

Dra genast ur kontakten vid rökutveckling aller brand i laddaren!

Stick aldrig in foremål i laddarens ventilationsöppninger - risk for stötar resp. kortslutning!

Använd aldrig trasiga batterier!

Ladda inte batteripaket med AIR COOLED-laddare i områden med hög dammbelastning.

5. Översikt

Se sida 2. Bilderna utgor exempl for alla maskiner.

1 Batteri (ingar inte)
2 Skjutfaste
3 Driftsindikering
4 Varningsindikering

6. Driftstart

Kontrolera Först att den spanning och frekvens som anges på markskylten overensstämmer med den natström du skanvända.

Maskiner av den har typen som kan generera likstrom, kan paverka enklare jordfelsbrytare. Anvand typ Fller bättre med brytstrom pa max. 30 mA.

Se till sa att ventilationsöppningarna pa laddaren inte ar igensatta innan du anvander den. Håll ett avständ pa minst 5 cm till andra foremål!

6.1 Självtest

Sattinatkontakten.

Varningsindikeringen (4), laddindikeringen (3) och unterhalbsladdindikeringen tänds after varandra i ca 1 sekund, den inbyggda fläkten arbetar i ca 5 sekunder.

7. Användning

Skjut batteripaketet så langt det gär i skjutfästet (2).

Laddindikeringen (3) blinkar.

OBS! Vill du fá en laddindikering på ett litiumjonbatteri, ta Först ut batteriet ur laddaren och tryck sedan på knappen på batteriet.

7.2 Underhällsladdning

Laddaren slar automatiskt om till underhallsladdning nar laddningen arclar.

Batteriet kan sitta kvar i laddaren, sa att det ar klart att anvanda.

Laddindikeringen (3) lyser fast.

8. Fel

8.1 Varningslampan (4) lyser fast

Batteriet laddar inte. Temperaturen ar for hog/lag. Ligger batteritemperaturesen mellan 0^ircC och 50^ircC , sa börjar laddningen automatiskt.

8.2 Varningslampan (4) blinkar

• Trasigt batteri. Ta genast ut batteriet ur laddaren.
• Batteriet ar inte ordentlich paskjutet på skjutfästet (2). Se kapitlet 7.1.

9. Reparation

Laddaren fár bara repareras av elektriker!

Om maskinens nätkabel skadas maste den bytas ut av tillverkaren eller kundtjänst eller av en person med liknande kvalifikationer for att undvika faror.

Metabo-laddare som behöver reparation skickar du till din Metabo-äterförsäljare. För adresser, se www.metabo.com.

10. Miljöskydd

Följ nationella miljöfreskrifter for omhändertagande och atervinning av uttjänta maskiner, forpackningar och tillbehör.

Gäller endast für EU-länder: Slang inteuttjänta elverktyg i hushållssoporna! EnligtEuropaparlamentets och rädets direktiv 2012/19/EU om avfall som utgörs av ellner innehaller elektriska aller elektroniskaprodukter och inforli-vande i den nationella lagstiftningen skalelektriska verktyg samlas in separat och atervinnas på ett miljovänligt satt.

11. Tekniska speificiationer

Se sida 3.

U = Batteripaketets spanningsomräde

C Batterikapacitet

I_C =Laddström

Laddtid

1) Beroende på batteripaketets Återstående kapacitet samt temperatur kan de faktiska laddtiderna avvika frän uppgiffterna.

Rekommenderad omgivningstemperatur vid laddning: 0^ircC till 40^ircC .

Med reservation for tekniska andringar.

Maskin av skyddsklass II

Vaxelström
