Merk	Metabo
Model	STA 18 LTX 100
Producttype	Draadloze radiale verstekzaag
Voeding	18 V lithium-ion accu (niet meegeleverd)
Zaagblad diameter	216 mm
Zaagcapaciteit (90°)	100 x 200 mm
Zaagcapaciteit (45° verstek)	100 x 140 mm
Zaagcapaciteit (45° afschuining)	70 x 200 mm
Verstekbereik	-45° tot +45°
Afschuinbereik	-45° tot +45°
Zaagbladrem	Ja
Stofafzuiging	Adapter voor stofzuiger
Gewicht	14 kg
Afmetingen (L x B x H)	500 x 300 x 400 mm
Beschermingsklasse	II
Geluidsniveau	90 dB(A)
Trilling	< 2,5 m/s²
Accusysteem	Metabo / CAS (Cordless Alliance System)
Onderhoud en reiniging	Reinig regelmatig de ventilatiesleuven, smeer de bewegende delen
Veiligheid	Elektronische zaagbladrem, veiligheidsschakelaar, beschermkap
Reserveonderdelen en repareerbaarheid	Neem voor reparaties contact op met de Metabo serviceafdeling

Veelgestelde vragen - STA 18 LTX 100 METABO

Welk type accu moet ik gebruiken voor de zaag STA 18 LTX 100 ?

Gebruik alleen 18 V lithium-ion accu's van Metabo of CAS (Cordless Alliance System), zoals de modellen 18 V 2,0 Ah tot 10,0 Ah.

Hoe laad ik de accu van de zaag op?

Plaats de accu in een compatibele lader (ASC ultra, ASC 55, enz.) tot aan de aanslag. Het controlelampje knippert tijdens het laden en brandt continu als het laden klaar is. De ideale temperatuur is tussen 0 °C en 40 °C.

Hoe vervang ik het zaagblad?

Koppel de accu los. Gebruik de meegeleverde sleutel om de flensschroef los te draaien. Vervang het zaagblad met inachtneming van de draairichting. Draai de schroef stevig vast voor gebruik.

De zaag start niet, wat moet ik doen?

Controleer of de accu correct is geplaatst en opgeladen. Zorg ervoor dat de zaagbladrem is ontgrendeld en de veiligheidsschakelaar is ingedrukt. Neem contact op met de serviceafdeling als het probleem aanhoudt.

Hoe stel ik verstek en afschuining in?

Draai de blokkeergrepen los, kantel het zaagblad naar de gewenste hoek (verstek van -45° tot +45°, afschuining van -45° tot +45°) en draai de grepen weer vast. Gebruik de vooraf ingestelde aanslagen voor veelvoorkomende hoeken.

Wat is de maximale zaagcapaciteit?

Bij 90° is de zaagcapaciteit 100 x 200 mm. Bij 45° verstek 100 x 140 mm. Bij 45° afschuining 70 x 200 mm.

Kan ik de zaag met een stofzuiger gebruiken?

Ja, de zaag is uitgerust met een adapter voor een stofzuiger. Sluit uw stofzuiger aan om stof tijdens het zagen te verminderen.

Hoe reinig en onderhoud ik de zaag?

Reinig regelmatig de ventilatiesleuven met een borstel of perslucht. Smeer de bewegende delen (geleiders, gewrichten) met siliconenspray. Gebruik geen bijtende producten.

Wat moet ik doen bij rookontwikkeling of brand?

Koppel de accu onmiddellijk los van de lader of verwijder deze uit de zaag. Ga uit de buurt van het apparaat en gebruik een geschikte brandblusser. Giet geen water.

Waar vind ik reserveonderdelen of kan ik de zaag laten repareren?

Neem contact op met uw Metabo-vertegenwoordiger of ga naar www.metabo.com. Reparaties moeten worden uitgevoerd door een erkende specialist.

GEBRUIKSAANWIJZING STA 18 LTX 100 METABO

nl Oorspronkelijke gebruiksaanwijzing 13

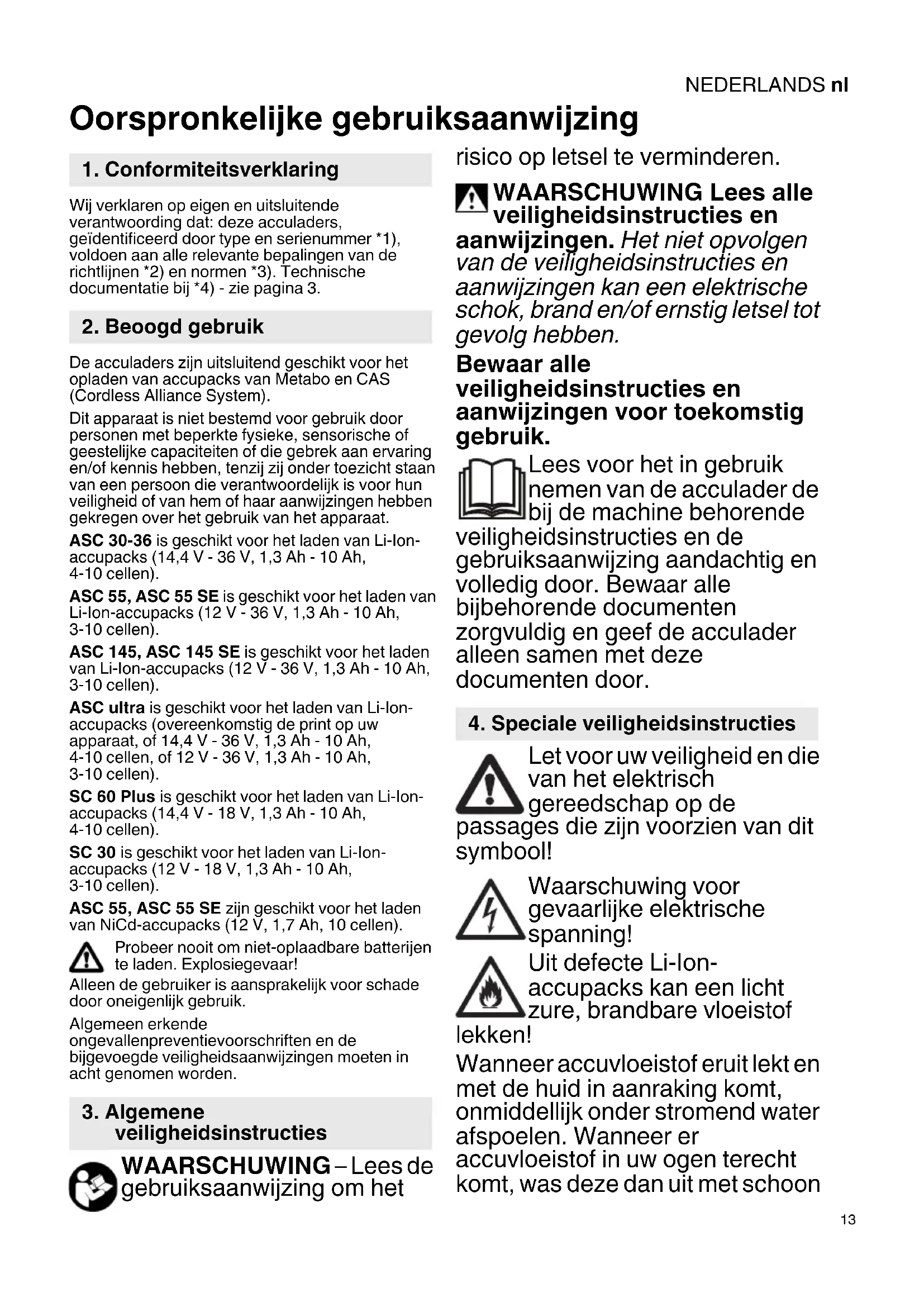

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze acculaders, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Beoogd gebruik

De acculaders zijn uitsluitend geschikt voor het opladen van.Accupacks van Metabo en CAS (Cordless Alliance System).

Dit apparaat is Niet bestemd voor gebruik door personen met beperkte fysieke, sensorische of geestelijkke capaciteiten of die gebrek aan ervaring en/of kennis hebben, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of van hem ofhaar aanwijzingen hebben gekregen over het gebruik van het apparaat.

ASC 30-36 is geschikt voor het laden van Li-Ionaccupacks (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen).

ASC 55, ASC 55 SE is geschikt voor het laden van Li-Ion-accupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 145, ASC 145 SE is geschikt voor het laden van Li-lon-accupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC ultra is geschikt voor het laden van Li-lon-accupacks (overeenkomstig de print op uw apparaat, of 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellen, of 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellen).

SC 60 Plus is geschikt voor het laden van Li-Ion-accupacks (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellen).

SC 30 is geschikt voor het laden van Li-Ion-accupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellen).

ASC 55, ASC 55 SE zicht voor het laden van NiCd-accupacks (12 V, 1,7 Ah, 10 cellen).

Probeer nooit om Niet-oplaadbare batterijente laden. Explosiegevaar!

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

Algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsaanwijzingen要去en in acht genomen worden.

3. Algemene veiligheidsinstructies

WAARSCHUWING – Lees de gebruiksaanwijzing om het

risico op letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsinstructies en

aanwijzingen. Het Niet opvolgen van de veiligheidsinstrumentes en aanwijzingen kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstrumentes en aanwijzingen voor toekomstig gebruik.

Lees voor het in gebruik nemen van de acculader de bij de machine behorende veiligheidsinstructies en de gebruiksaanwijzing aandachtig en volledig door. Bewaar alle bijbehorende documenten zorgvuldig en geef de acculader alleen samen met deze documenten door.

4. Speciale veiligheidsinstructies

Let voor uwveiligheid en die van het elektrisch

gereedschap op de

passages die zijn voorzien van dit symbolism!

Waarschuwing voor gevaarlijke elektrische spanning!

Uit defeche Li-Ion-accupacks kan een Lichtzure, brandbare vloeistof

lekken!

Wanner er accuvloeistof eruit lekt en met de huid in aanraking kommt, onmiddelijk onder stromend water afspoelen. Wanner er accuvloeistof in uwogen terecht kommt, was deze dan uit met schoon

NEDERLANDSnl

water en Zoek onmiddelijk een arts op voor behandeling!

Alleen voor gebruik binnenshuis.

Laat nooit toe dat kinderen het apparaat gebruiken.

Kinderen dieren onder toezicht te staan om ervoor te zorgen dat zich Niet met het apparaat spelen.

Houd kinderen uit de buurt van de acculader resp. het werkgebied!

Bewaar uw acculader op een voor kinderen ontogankelijk plek!

Trek bij rookontwikkeling of brand in de acculader onmiddelijk de stekker uit het stopcontact!

Steek geen voorwerpen in de ventilatiesleuven van de acculader - gevaar voor een elektrische schok resp. kortsluiting!

Gebruik geen defekte accuracks!

In omgevingen met een hoge metaalstof-belasting mag u accupacks nicht met AIR COOLED-acculaders laden.

5. Overzicht

Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten.

1 Accupack (niet bij de leveringsomvang inbegren)
2 Schuifbevestiging
3 Indicatielampje
4 Waarschuwings-led

6. Ingebruikname

Vergelijk voor de ingebruikname of de op het typeplaatje aangegeven spanning en freundie overeenkomt met de netspanning.

Apparaten zoals deze, die gelijkstroom opwekken, kunnen eenvoudige differentieelschakelaars beinvloeden. Gebruik type F of hoger, met een uitschakelstroom van max. 30mA

Zorg er voor de ingebruikname van de acculader voor dat de ventilatiesleuven vrij়n. Minimale afstand tot andere voorwerpen min. 5 cm!

6.1 Zelftest

Steek de stekker in het stopcontact.

De waarschuwings-led (4) en het indicatielampje (3) gaan na elkaar ca. 1 seconde aan, de ingebouwde ventilator draait ca. 5 seconden.

7. Gebruik

7.1 Accpack opladen

Accupack volledig, tot de aanslag op de schuifbevestiging (2) schuiven.

Het indicatielampje (3) knippert.

Aanwijzing: Om bij Li-lon-accupacks de laadtoestand te latent weergeven erst het accupack uit de acculader nemen en verrolgens op de knop van het accupack drukken.

7.2 Condltieladen

Wanneer het laden is beeindigd, schakelt de acculader automatisch over op conditieladen.

Het accupack kan in de acculader blijven zitten en is zodoende.altijd gereed voor gebruik.

Het indicatielampe (3) brandt continu.

8. Storing

8.1 Waarschuwings-led (4) brandt continu

Accupack wird nicht opgeladen. Temperatuur te hoog/te laag. Ligt de temperatuur van het.Accupack tussen 0^ en 50^ dan begint het laden automatisch.

8.2 Waarschuwings-led (4) knippert

• Accupack defect. Accupack directuit de acculader nemen.
• Accupack is nicht goed op de schuifbevestiging (2) geschoven. Zie hoofdstuk 7.1.

9. Reparatie

Reparaties aan de acculader mogen uitsluitend uitgevoerd worden door een erkend elektromonteur!

Als de stroomkabel van dit apparaat beschadigd is, dient het door de fabrikant of zich klantenservice of een soortgelijk gekwalificierde person voervangen te worden, om gezaren te voorkomen.

Neem voor acculaders van Metabo die gerepareerd dienen te worden contact op met uw Metabovertegenwoordiging. Zie voor adressen www.metabo.com.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EGinzake gebruike elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen afgedankte elektrische gereedschappen gescheiden te worden ingezameld en op milieuvriendelijk je wijze te worden afgevoerd.

1) Afhankelijk van de restcapaciteit en de temperatuur van het.Accupak kuren de werkelijkke laadtijden afwijken van de opgegeven tijden.

Toegestane omgevingstemperatuur tijdens het laden: 0^ tot 40^ .

Wijzigingen in het kader van technische verbeteringen voorbehonden.

Apparaat van beveiligingsklasse II

wisselstroom
