NÁVOD K OBSLUZE STA 18 LTX 100 METABO

Püvodní námod k používání

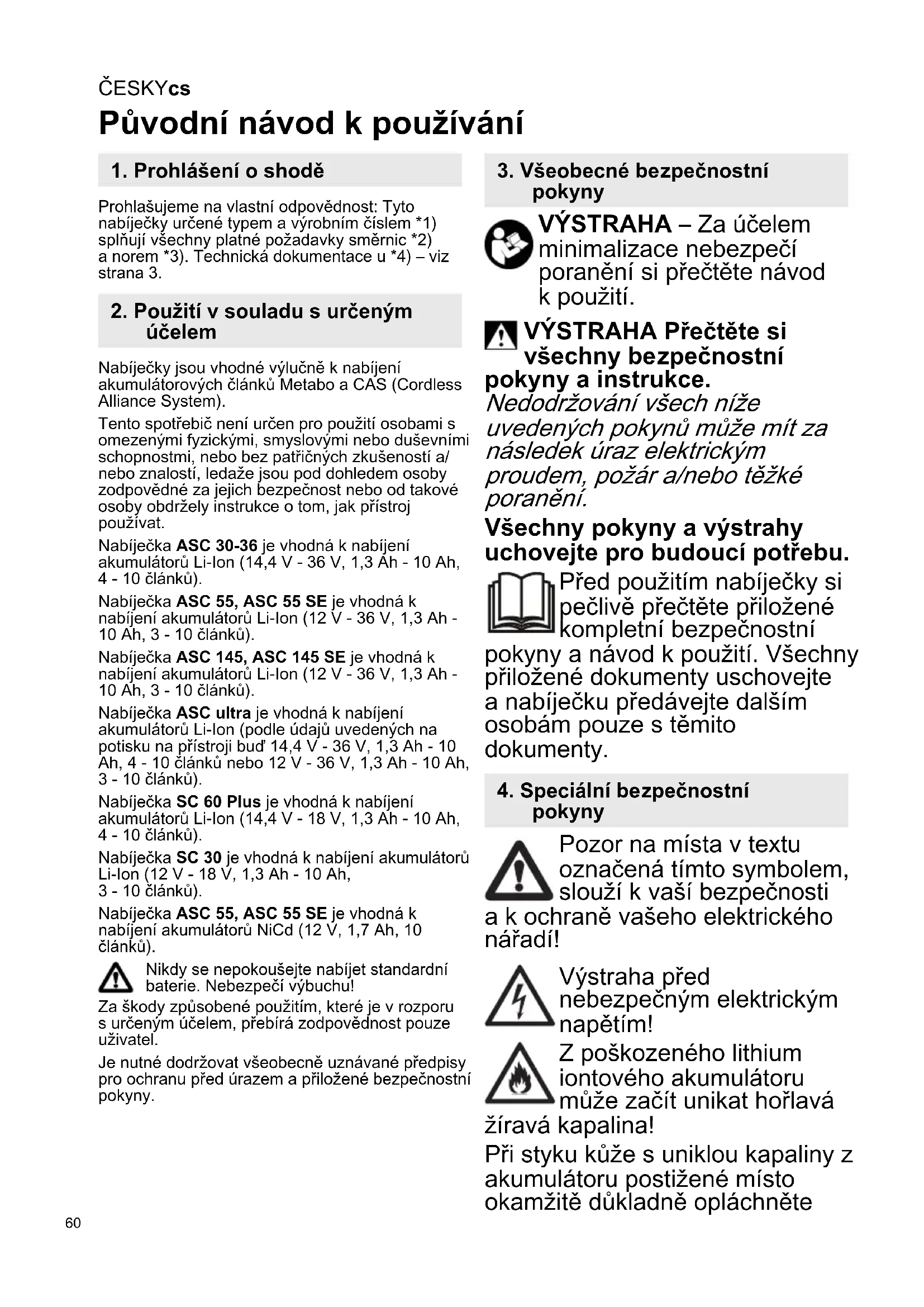

1. Prohlášení o shodě

Prohlasujeme na vlastni odpovednost: Tyto nabijecka urcené typem a vyrobnim cislem *1) splnju vsechny platné požadavky smernic *2) a norem *3). Technická dokumentace u *4)-viz strana 3.

2. Použití v souladu s určeným učelem

Nabiječky jsou vchodné výlucné k nabijeni akumulátorovych clanku Metabo a CAS (Cordless Alliance System).

Tento spotbrebi neni urcen pro pouziti osobami s omezenymi fyzickymi, smyslovymi nebo duševnimi schopnostmi, nebo bez patrčnych zkušeností a/ nebo znalosti, ledaže jsou pod dohledem osoby zodpovedné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak pristroj použivat.

Nabijecka ASC 30-36 je vhodná k nabijeni akumulátoru Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka ASC 55, ASC 55 SE je vchodnak
nabijeni akumulatoru Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabijecka ASC 145, ASC 145 SE je vchodnak nabijeni akumulatoru Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabíječka ASC ultra je vchodná k nabíjení akumulátorů Li-lon (podle udajů uvedenych na potisku na pristroji bud' 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4 - 10 clánku nebo 12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 clánku).

Nabijecka SC 60 Plus je vchodná k nabijeni akumulátoru Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4 - 10 clanku).

Nabijecka SC 30 je vhodná k nabijeni akumulátoru Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 clanku).

Nabiječka ASC 55, ASC 55 SE je vchodná k nabijeni akumulátoru NiCd (12 V, 1,7 Ah, 10 clánkú).

Nikdy se nepokoušejte nabijet standardní baterie. Nebezpečí vybuchu!

Za skody zpusobené pouzitim, které je v Rozporu s urcenym ucelem, prebirá zodpovédnost pouze uživatel.

Je nutné dodržovat vseobecne uznávané predpisy pro ochranu préd urazem a prilozené bezpečnostníPokyny.

3. Vseobecné bezpečnostníPokyny

VYSTRAHA - Za učelem minimalizace nebezpeci poraněné si prěctěte námod k použití.

VYSTRAHA Prctete si vsechny bezpecnostnipokyny a instrukce.

Nedodržovani vsech nizé
uvedenychPokynu muze mít za
nasledek uraz elektrickým
proudem, požár a/nebo těžké
poraněni.

Vsechny pouny a vystrahy uchovejte pro budouci potrebu.

Před použitím nabíječky si pečlivě prěctěte priložené kompletní bezpečnostní v a námod k použití. Všechnyné dokumenty uschovejte ečku prědávejte dalsím m pouze s temito enty.

4. Speciálné bezpečnostníPokyny

Pozor na mista v textu označená tímto symbolem, slouží k vaší bezpečnosti

a k ochraně vašeho elektrického nářadi!

Výstraha préd
nebezpečnám elektrickým
napětím!

Z poskozeného lithium iontoveho akumulátoru muže začitunikat hořlavá

žíravá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené masto okamžitě dūkladné opláchněte

vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte Čistouvodou a neprodleně vyhledejte lékarské ošetřeni!

Plné nabity akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chrahte nabiječku préd vlhkosti!

Děti by měly být pod dozorem, aby si nehrály s prístrojem.

Udržujte deti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah děti!

V pripadé koure nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte prědměty do ventilacnich otvorů nabíječky -nebezpeci urazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumúlátry!

V prostorech se zvyšeným
výskytem kovového prachu
nenabíjejte Žádné akumúlátory
pomoci nabíječek AIR COOLED.

5. Přehled

Viz. strana 2. Obrázky jsou priklady pro věchný pristroje.

1 Akumulátor (není soucásti baleni)
2 zasuvny slot
3 kontrolka napajeni
4 výstrážná kontrlka

6. Uvedeni do provozu

Pred uvedenim do provozu zkontrolujte, zda sit'ové napétia sit'ovy kmitočet na typovem stitku odpovidaji udajum vaši elektrické site.

Zařazení, jak je toto, ktera generuju

stejnosmerny proud, mohou ovlivnovat jegnoduché proudové chránice. Použijte proto typ F nebo lepsí, s vypinacim proudem max. 30 mA.

Pred uvedenim nabiječky do provozu se ujistěte, ze ventilacni otvory jsou volné. Minímalní vzdálenost od jiních predmětů min. 5 cm!

6.1 Autotest

Zapojte sit'ovou zastrchu.

Výstrážná kontrolka (4) a kontrolka napajeni (3) se postupné Rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

Poznámka: Pro zobrazení stavu nabitú u akumulátoru Li-ion nejprve akumulátor vyjměte z nabiječky a poté stisknéte príslušné tlacítko na akumulátoru.

7.2 Udržovací nabijeni

Je-li nabijeni ukončeno, nabiječka se automaticky prépne do režimu udržovaciho nabijeni.

Akumulator muze zustat v nabijece a bude tak vzdy pripraven k pouziti.

Kontrolka napajeni (3) trvale sviti.

8. Porucha

8.1 Výstrázná kontrolka (4) trvale sviti

Akumulator se nenabiji. Priliš vysoká / priliš nizká teplota. Pokud je teplota akumulatoru v Rozmezi 0°C až 50°C , automaticky se spustí proces nabijeni.

8.2 Výstražná kontrlka (4) blíká

• Akumulátor je vadny. Akumulátor ihned vyjměte z nabiječky.

CESKYcs

• Akumulátor není správně nasazen do nabijecího slotu (2). Viz kapitolu 7.1.

9. Opravy

Opravu nabiječky smí provadět pouze kvalifikovany elektrikár!

Je-li sit'ovy privod tohoto pristroje poskozen, musi byt vymenen vyrobcem nebo jeho zakaznickym servisem ci podobne kvalifikovanou osobou, aby nedoslo k ohrozeni.

S nabíječkou Metabo vyžadujíci opravu se prosím obrat'te na vase zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana Životniho prostředí

Ridte se národními predpisy k ekologické likvidaci a recyklaci vysloužilého náradi, obalu a príslušenstvi.

Jen pro zeme EU: Elektrické náradí nevyhazujte do domácho opadu! Podle evropské směrnice 2012/19/EU o opadnich elektric-

kych a elektronickych zařizenich a dre opovidajici legislativy prislušné zeme musi byt stare elektrické naradi shromazd'ovano oddělené a odevzdánok ekologické recyklaci.

11. Technické udaje

Viz. strana 3.

U = napět'ové rozsahy akumulátorů

1) V závislosti na zbývajíci kapacité a teplote akumulátoru se skutečná doba nabíjení muže od těchto udajú lišit.

Doporucená okolní teplota pri nabíjení je 0°C až 40°C .

Změny na základě technickéhoPokroku vyhrazeny.

Pristroj tridy ochrany II

Střidavý proud
