DUU 2900 - Köksfläkt MIELE - Gratis bruksanvisning och manual

Varumärke	Miele
Modell	DUU 2900
Produkttyp	Köksfläkt
Drift	Frånluft eller recirkulation (med adapterkit)
Anslutningsdiameter	150 mm
Aktiva kolfilter	2 filter Miele DKF 20-1 (DKF 18-900 för US/CA/MX)
Fettfilter	Ingår, tvättbara
Vikt på recirkulationslåda (med filter)	5 kg
Strömförsörjning	230 V / 50 Hz (beroende på version)
Ljudnivå	Varierar beroende på ventilationshastighet
Kontroll	Elektroniska reglage med driftstimmar för kolfilter
Belysning	Inbyggd (ej specificerad i manualen)
Installation	Väggmonterad eller under skåp
Minsta avstånd från fläkt till recirkulationslåda	3 meter
Underhåll av kolfilter	Byte var 6:e månad eller enligt indikatorlampa
Rengöring	Luftutgångsgaller och innerväggar med svamp, diskmedel och varmt vatten
Reservdelar tillgängliga	Kolfilter Miele DKF 20-1, fettfilter, galler
Reparationsmöjlighet	Delar tillgängliga hos Miele eller auktoriserade återförsäljare
Användning	Hushåll, filtrering av matlagningsångor

Vanliga frågor - DUU 2900 MIELE

Hur installerar man recirkulationssatsen för Miele DUU 2900 köksfläkt?

Recirkulationssatsen (låda) måste installeras minst 3 meter från fläkten. Anslut fläktens avluftningskanal till lådans 150 mm anslutningsstos. Se till att kanalen är slät, ej vikt, med minsta lutning 1 cm/m vid horisontell installation. Kontrollera att anslutningarna är täta.

Vilka aktiva kolfilter ska användas till Miele DUU 2900 köksfläkt?

Använd endast Miele DKF 20-1 filter (2-pack). För modeller US, CA, MX, använd filter DKF 18-900. Byt dem var 6:e månad eller när mättnadsindikatorn tänds.

Hur byter man de aktiva kolfiltren i DUU 2900 fläkten?

Öppna luftutgångsgallret nedåt. Håll stödgallret, öppna låsningen och ta bort gallret. Ta bort de gamla filtren, sätt i de nya, sätt tillbaka gallret och stäng låsningen. Stäng luftutgångsgallret (fäster med magneter).

Hur återställer man drifttidsräknaren för kolfiltren?

Efter byte av filter, följ instruktionerna i fläktens bruksanvisning för att återställa räknaren. Vanligtvis räcker det att trycka på en specifik knapp (beskrivs i fläktens manual).

Kan jag använda fläkten utan recirkulationssatsen?

Ja, fläkten kan fungera i frånluftsläge (avluftning utomhus). Recirkulationssatsen är ett tillbehör för att konvertera till slutet system om utomhusavluftning inte är möjlig.

Hur rengör man recirkulationslådan till DUU 2900 fläkten?

Rengör luftutgångsgallret och innerväggarna med en svamp, diskmedel och varmt vatten. Kolfiltren kan inte rengöras, de måste bytas.

Vilka tecken tyder på att kolfiltren måste bytas?

Indikatorlampan för kolfiltersymbolen tänds på fläkten (om utrustad) eller så absorberas matlagningslukter inte längre effektivt.

Är Miele DUU 2900 fläkten kompatibel med andra filtermärken?

Det rekommenderas att endast använda original Miele-filter (DKF 20-1) för att säkerställa prestanda och säkerhet. Användning av icke godkända filter kan skada apparaten.

Vad är livslängden för aktiva kolfilter?

Aktiva kolfilter måste bytas senast var 6:e månad, eller tidigare vid intensiv användning eller förlorad effektivitet.

Kan recirkulationssatsen installeras i ett skåp?

Ja, du kan installera recirkulationslådan på valfri plats i köket, förutsatt att den är minst 3 meter från fläkten och att luftflödet inte blockeras. Undvik att rikta luften direkt mot tak eller vägg.

BRUKSANVISNING DUU 2900 MIELE

sv Kolfilterbox Bruks- och monteringsanvisning

Kolfilterboxen ar avsedd att aterföra luften till rummet)där fläkten ar installerad.

Vill du leda ut luft ur rummet sca du vara mycket forsiktig om det finns en eldstad som utnyttjar rumsluften. Las noga igenom sakerhetsanvisningarna och varningarna i flaktens braksanvisning.

Denna ombygnadssats ar avsedd att anvandas i hushall ererihushallsliknande miljoer.
Fläkten ar uteslutande avsedd for
användning i privata hushåll for rengör-ing av matos som uppstår vid matlag-ning.

Ombyggnadssatsen ske endast anvandas for ombyggnad av en Miele-flakt till cirkulationsdrift.
Fläkten måste vara avsedd for cirkulationsdrift. Folj fläktens braksanvisning.
All annan anvandning ar otillaten. Miele ansvarar inte for skador som uppkommen till foljd av otillaten aller felaktig anvandning.

Beskrivning av fläkten

Se bild pásidan 2

① Anslutningsstuts 150 mm
Fläktens luftkanal kan after behov anslutas till en av tre möjiga sider på kolfilterboxen.
② Kolfilterset Miele aktiv kolfilter DKF 20-1 innehaller tva kolfilter.
③ Haggaller
(4) Utblåsningsgaller
Utblåsningsgallret kan riktas at olikahall. Sā kan utblåsningsriktning valjas.

Kolfilterboxens vikt
inklusive kolfilter 5 kg

Luften som sugs upp renas av fettfiltren i flakten och leds vidare in i kolfilterboxen. Där leds luften genom två kolfilter,)där den renas ytterligare. Sedan leds den tillbaka ut i rummet.

Se till att fettfiltren ar isatta.

Kolfilterboxen monteras på önskad plats i köket. Fläktens luftkanal kopplass samman med kolfilterboxen.

Kallrasskydd och kolfilter ske ej sattas in i flakten.

Följ tillhörande monteringsanvisning vid monteringen av fläkten.

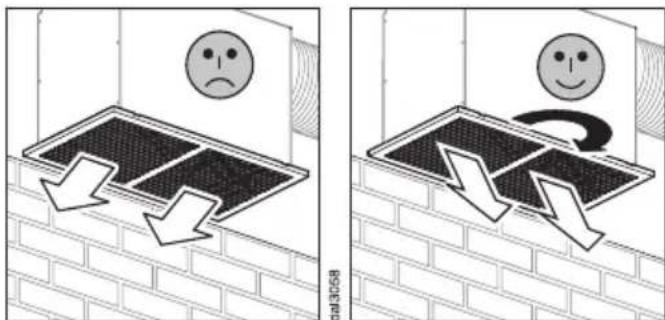

Plats for utblåsningsöppning

• Utblåsningsöppningen bør laggas på att avständ av minst tre meter från fläkten.

Välj plats for utblåsningsöppning samt blåsrikting sà att luften kan strömma obehindrat ur lådan. Luftströmmen fär inte vara riktad rakt mot taket eller en vagg.

• Luftströmmenör inte vara riktad mot fläkten.

Inbyggnaden av kolfilterboxen beskrivs på sidan 48.

Luftkanal till kolfilterbox

• Använd som luftkanal från fläkten till kolfilterboxen endast slāta rör eller flexibla frånluftsslangar av icede brännbart material.

Tänk på foljande for att få största möjliga lufteffekt och lagt brus:

• Luftkanalens diameter bör inte understiga 150 mm.
• Om du anvander platta fränluftskanaler ske inte tvarsnittet vara mindre an tvarsnittet på fränluftstuten.
• Luftkanalen bör vara sä kort och rak som möjigt.
• Använd endast böjar med stor radie.
• Luftkanalen fär inte vikas eller tryckas ihop.
• Se till att alla anslutningar sitter fast och ar tata.
• Vid vågrät dragning av luftkanalen maste nivaskillnaden vara minst 1 cm per meter. Därmed Förhindras att kondensvatten kan lopa genom fläkten.

Kolfilter

Första gängen kolfiltret sätts i:

Har fläkten drifttidsräknare for kolfilter, bör den aktiveras. Folj fläktensbruksanvisning.

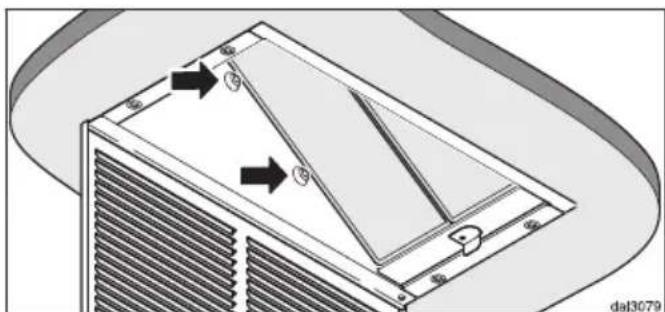

Byta kolfilter

Byt alltid kolfilter纳税

• kolfiltersymbolen på knappen for driftimmar lyser (på fläktar med mot-svarande utrustning),

eller

• kolfiltret inte langre binder lukt till-räckligt.

Kolfiltren bör bytas var 6:e帽子.

• Använd en stabil stege.
• Se till att du står ordentligt på stegen.

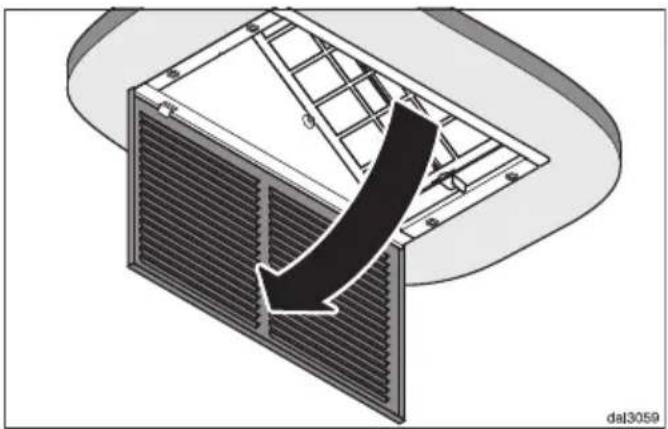

• Oppna utblåsningsgallret och låt det hänga.

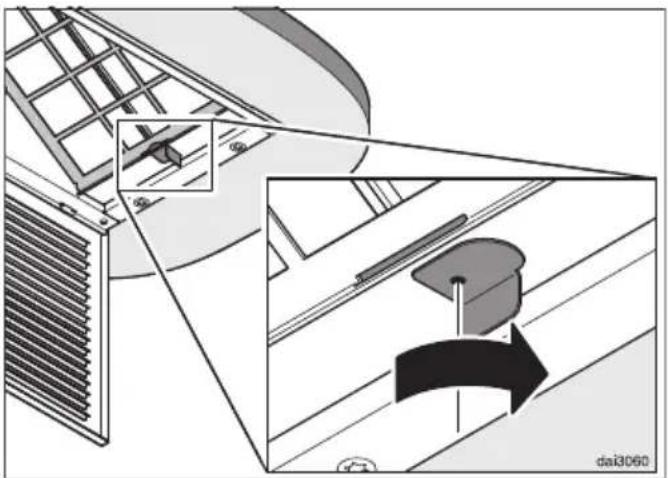

Häll i hällargallret på kolfiltren och las upp sparren.

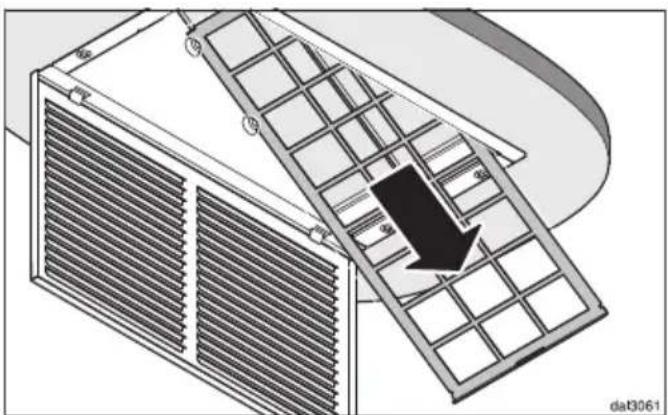

Dra ut gallret snett nedat.

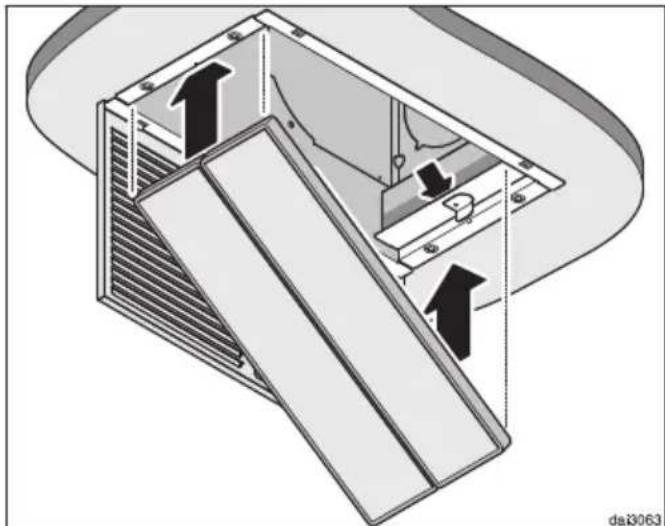

Ta ut kolfiltren.

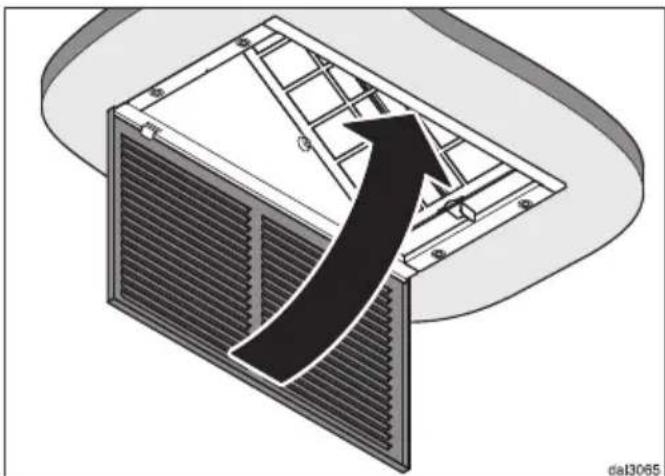

Stang utblasningsgallret. Det sitter fast med magneter.
Förbrukade kolfilter kan kastas i hushållssoporna.

Nollstalla kolfiltrets drifttidsräknare

• Om fläkten har drifttidsräknare, ska den nollställas after filterbytet. Folj fläktens bruksanvisning.

Satt i tvånya kolfilter.

Rengöring av boxen

Rengör utblåsningsgallret och, nar kolfiltren ar urplockade, insidorna på boxen med en disksvamp, diskmedel och varmt vatten.

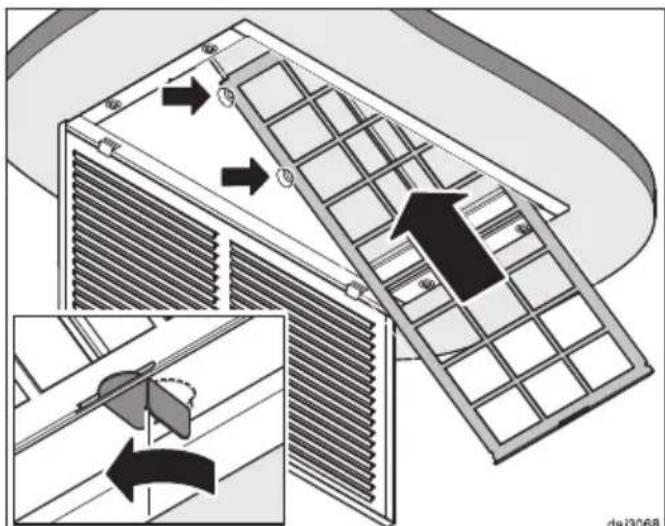

Skjut tillbaka hällargallret over gallerstöden och stäng sparren.

Utilização adequada

Utblåsningsgitteret kan dreies, for Å bestemme utblåsningsretningen.

• när luktstoffene/DDie kenger blir bundet tilstrekkelig.
