Marque	Miele
Modèle	DUU 2900
Type de produit	Hotte aspirante
Fonctionnement	Extraction d'air ou recyclage (avec kit adaptateur)
Diamètre de raccordement	150 mm
Filtres à charbon actif	2 filtres Miele DKF 20-1 (DKF 18-900 pour US/CA/MX)
Filtres à graisses	Inclus, lavables
Poids du boîtier de recyclage (avec filtres)	5 kg
Alimentation électrique	230 V / 50 Hz (selon version)
Niveau sonore	Variable selon vitesse de ventilation
Contrôle	Commandes électroniques avec compteur d'heures de fonctionnement pour filtres à charbon
Éclairage	Intégré (non spécifié dans le manuel)
Installation	Murale ou sous meuble
Distance minimale de la hotte au boîtier de recyclage	3 mètres
Entretien des filtres à charbon	Remplacement tous les 6 mois ou selon témoin lumineux
Nettoyage	Grille de sortie d'air et parois internes avec éponge, liquide vaisselle et eau chaude
Pièces détachées disponibles	Filtres à charbon Miele DKF 20-1, filtres à graisses, grilles
Réparabilité	Pièces disponibles auprès de Miele ou revendeurs agréés
Utilisation conforme	Domestique, filtration des vapeurs de cuisson

FOIRE AUX QUESTIONS - DUU 2900 MIELE

Comment installer le kit de recyclage pour la hotte Miele DUU 2900 ?

Le kit de recyclage (boîtier) doit être installé à au moins 3 mètres de la hotte. Raccordez la conduite d'évacuation de la hotte au manchon de 150 mm du boîtier. Assurez-vous que la conduite est lisse, non pliée, avec une pente minimale de 1 cm/m en pose horizontale. Veillez à l'étanchéité des raccords.

Quels filtres à charbon actif utiliser pour la hotte Miele DUU 2900 ?

Utilisez exclusivement les filtres Miele DKF 20-1 (jeu de 2). Pour les modèles US, CA, MX, utilisez les filtres DKF 18-900. Remplacez-les tous les 6 mois ou lorsque le témoin de saturation s'allume.

Comment remplacer les filtres à charbon actif de la hotte DUU 2900 ?

Ouvrez la grille de sortie d'air vers le bas. Tenez la grille de support, ouvrez le verrouillage et retirez la grille. Enlevez les anciens filtres, insérez les nouveaux, remettez la grille et fermez le verrouillage. Refermez la grille de sortie d'air (fixation par aimants).

Comment réinitialiser le compteur d'heures de fonctionnement des filtres à charbon ?

Après remplacement des filtres, suivez les instructions du mode d'emploi de la hotte pour réinitialiser le compteur. Généralement, il suffit d'appuyer sur une touche spécifique (décrit dans la notice de la hotte).

Puis-je utiliser la hotte sans le kit de recyclage ?

Oui, la hotte peut fonctionner en mode extraction (évacuation vers l'extérieur). Le kit de recyclage est un accessoire pour convertir le fonctionnement en circuit fermé si l'évacuation extérieure n'est pas possible.

Comment nettoyer le boîtier de recyclage de la hotte DUU 2900 ?

Nettoyez la grille de sortie d'air et les parois internes avec une éponge, du liquide vaisselle et de l'eau chaude. Les filtres à charbon ne se nettoient pas, ils doivent être remplacés.

Quels sont les signes indiquant que les filtres à charbon doivent être remplacés ?

Le témoin lumineux du symbole de filtre à charbon s'allume sur la hotte (si équipée) ou les odeurs de cuisson ne sont plus absorbées efficacement.

La hotte Miele DUU 2900 est-elle compatible avec d'autres marques de filtres ?

Il est recommandé d'utiliser uniquement des filtres Miele d'origine (DKF 20-1) pour garantir les performances et la sécurité. L'utilisation de filtres non conformes peut endommager l'appareil.

Quelle est la durée de vie des filtres à charbon actif ?

Les filtres à charbon actif doivent être remplacés au maximum tous les 6 mois, ou plus tôt en cas d'utilisation intensive ou de perte d'efficacité.

Le kit de recyclage peut-il être installé dans un placard ?

Oui, vous pouvez installer le boîtier de recyclage à l'endroit de votre choix dans la cuisine, à condition qu'il soit à au moins 3 mètres de la hotte et que le flux d'air ne soit pas obstrué. Évitez de diriger l'air directement vers le plafond ou un mur.

MODE D'EMPLOI DUU 2900 MIELE

fr Jeu d'adaptation pour fonctionnement en circuit fermé Mode d'emploi et instructions de montage

Utilisation conforme aux dispositions

Le boîtier de recyclage de l'air est donc pour rediriger l'air dans le local d'installation de la hotte aspirante.

Si vous souhaitez evacuer l'air du local d'installation, nous vous recommandons la plus grande prudence si votre logement dispose d'un foyer dépendant de l'air ambiant.
Vous doivent alors impérativement respecter les prescriptions de sécurité et les mises en garde prsentes dans le mode d'emploi de la hotte aspirante.

Consultez dans ce cas votre maitre ramoneur.

Ce jeu d'adaptation est destiné à être utilisé dans un cadre domestique ou représentant des caractéristiques similaires.
N'utilisez le jeu d'adaptation que conformément à l'utilisation domestique, pour filtrer les vapeurs de cuisson provenant de la préparation des mets.

Ce jeu d'adaptation est destiné exclusivement à la conversion d'une hotte aspirante Miele au fonctionnement en circuit fermé.
La hotte aspirante doit convenir au fonctionnement en circuit fermé. Respectez le mode d'emploi de la hotte aspirante.
Toute autre utilisation est interdite. Miele n'assume aucune responsabilité pour les dommages causés par une utilisation non conforme aux dispositions ou une erreur de manipulation.

Description de l'appareil

Voir figure à la page 2

① Manchon de raccordement 150mm

La conduite d'évacuation de la hotte aspirante peut se raccorder sur trois côtés du boîtier de recyclage de l'air, au besoin.

② Jeu de filtrres a charbons actifs Miele DKF 20-1. Le jeu contient deux filtrres a charbons actifs. US, CA, MX: Deux filtrres a charbons actifs Miele DKF 18-900.
③ Grille de support
④Grille de sortie d'air

La grille de sortie d'air peut se tourner. La direction de la sortie d'air peut ainsi etre adaptee.

Poids du boîtier de recyclage de l'air avec filtré à charbons actifs . . . . . . 5 kg

Description du fonctionnement

L'air aspiré est épure par le filtré à graisses de la hotte aspirante puis amené jusqu'au boîtier de recyclage de l'air. L'air y est alors encore épure par deux filtres à charbons actifs avant d'être renvoyé dans la cuisine.

Veillez à ce que les filtres à charbons actifs soient en place dans l'appareil.

Le boîtier de recyclage de l'air peut s'inştaller à l'endetroit de votrechioix dans la cuisine. La conduite d'évacuation de la hotte aspirante est accouplée au boîtier de recyclage.

Le clapet antiretour et les filtres à charbons actifs ne sont pas installés dans la hotte aspirante.

Pour l'installation de la hotte aspirante, respectez les instructions de montage correspondantes.

Lieudinstallation

Le lieu d'installation devrait se trouver à une distance minimale de trois metres de la hotte aspirante.

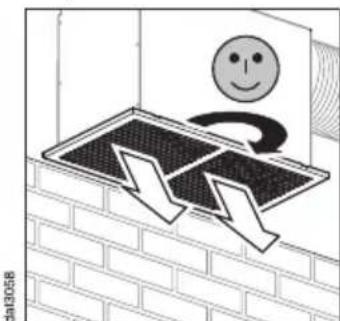

• Choisissez le lieu d'installation et l'orientation de sorte que l'air puisse sourir du boîtier sans encombre. Le flux d'air ne doit pas être dirigé directement vers le plafond ou vers un mur.

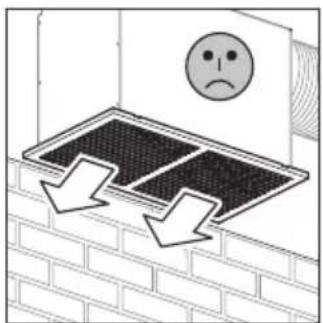

• Le flux d'air ne doit pas etre dirigé vers la hotte aspirante.

La mise en place du boîtier de recyclage de l'air est décrite à partir de la page 48.

Conduite d'évacuation vers le boîtier de recyclage de l'air

• N'utilisez comme conduite d'évacuation de la hotte aspirante vers le boîtier de recyclage que des tuyaux à surface lisse ou des flexibles en matière non inflammable.

Pour Broker une puissance d'aspiration maximale et un faible niveau sonore, il convient d'observer les points suivants:

Le diamètre de la conduite d'évacuation ne doit pas être inférieur à 150 mm.
- Si vous utilisez des conduits d'évacuation d'air plats, la section de ces derniers ne devrait pas etre inférieure a celle du manchon d'évacuation.
- Dans la mesure du possible, la conduite doit être courte et rectifiègne.
- N'utilisez que des coudes de grand rayon.
- La conduite d'évacuation ne doit être ni coudee ni pincee.

fr (CH) - Mode d'emploi

• Veillez à ce que tous les raccords soient étanches et bien en place.
• En cas de pose horizontal de la conduite d'évacuation, une pente minimale de 1 cm par mètre linéaire doit être assurée. Vous évitez ainsi que de l'eau de condensation puisse s'écouler dans la hotte aspirante.

Filtre à charbons actifs

Lors de la première mise en place :

Si vous hotte aspirante dispose d'un compteur d'heures de fonctionnement pour les filtres à charbons actifs, ce dernier doit être activé. Respectez pour cela le mode d'emploi de votre hotte aspirante.

Remplacement des filtres à charbons actifs

Remplacez toujours les filtres à charbons actifs lorsque

• le symbole de filtrer à charbons actifs de la touche Heures de fonctionnement s'allume (pour les hottes aspirantes qui en sont équipées),

ou

• les particules odorantes ne sont plus suffisamment retenues.

Remplacez-les au plus tard tous les six mois.

• Utilisez une échelle stable.
• Veillez à avoir une position stable sur l'échelle.

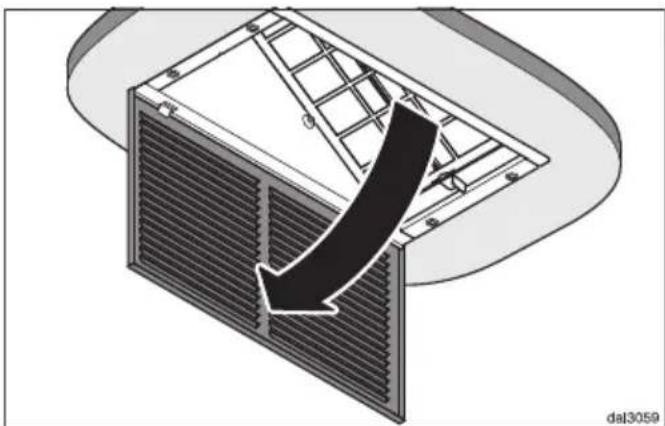

Ouvrez la grille de sortie d'air et faites-la basculer vers le bas.

Tenez fermement la grille de support des filtres a charbons actifs et ouvrez le dispositif de verrouillage.

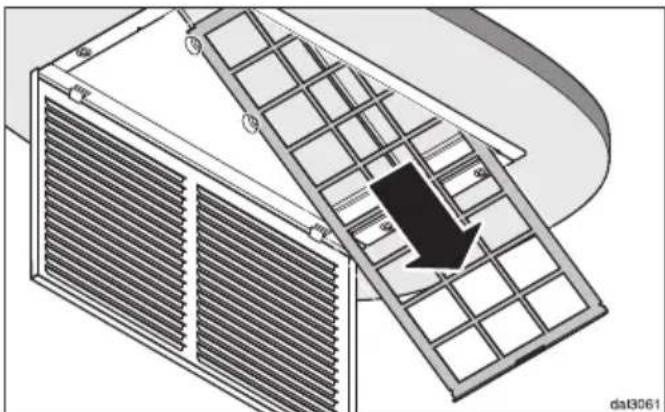

Tirez la grille de biais pour la sortir vers le bas.

Enlevez les filtrres à charbons actifs.

■ Installez deux nouveaux filtres à charbons actifs.

• Remettez la grille de support en place sur les fixations et fermez le dispositif de verrouillage.

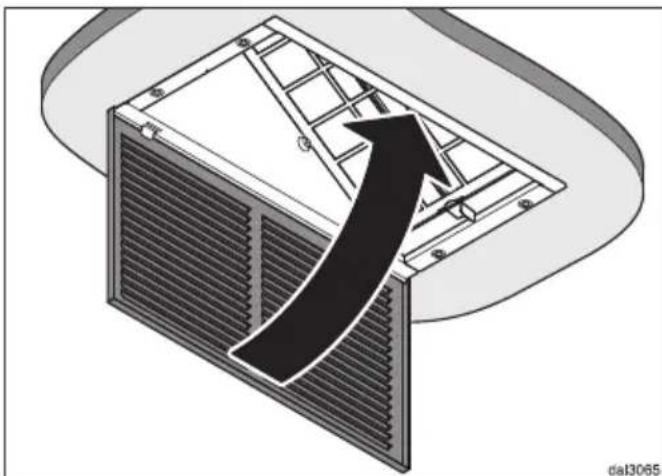

Fermez la grille de sortie d'air. Elle est fixée par des aimants.
- Vous pouvez éliminer le filtré à charbons actifs avec les ordures menagères.

Remise à zéro du compteur du filtré à charbons actifs

Si vous hotte aspirante dispose d'un compteur d'heures de fonctionnement pour les filtres à charbons actifs, ce dernier doit être réinitialisé une fois les filtres remplacés.

Respectez pour cela le mode d'emploi de votre hotte aspirante.

Nettoyage du boitamin

Nettoyez la grille de sortie d'air et, lorsque les filtres à charbons actifs sont déposés, les parois internes du boîtier avec une éponge, du liquide vaisselle et de l'eau chaude.

Uso specifico

Utilisation conforme

Le boîtier de recyclage rédirige l'air dans lapiece danslaquelle la hotte est installée.

Si vous disposez d'un apparéil de chauffage dépendant de l'air ambiant, la prudence est de rigueur si vous souhaitez évacuer l'air de la piece où l' apparéil est installé. Dans ce cas, respectez strictement les conseils de sécurité et les mises en garde figurant dans le mode d'emploi de la hotte.

Demandez conseil à la société de ramonage compétente.

Ce set d'adaptation est réservé à la réalisation de tâches menagères ou à une installation dans des endroits similaires aux environnements domestiques.
Utilisez uniquement le set d'adaptation pour réaliser des tâches menagères, telles que l'évacuation des vapeurs produites lors de la préparation de repas.

Le set d'adaptation peut uniquement etre utilise pour la transformationd'une hotte Miele afin de la faire fonctionner en mode recyclage.
La hotte doit convenir pour le fonctionnement en mode recyclage. Tenez compte des instructions du mode d'emploi de la hotte.
Tout autre type d'utilisation est interd. Miele decline toute responsabilité en cas de dommages causés par une utilisation non conforme ou une commande erronée de l'appareil.

Description de l'appareil

Voir illustration à la page 2

① Manchon de raccordement 150mm

Vous pouvez raccorder la conduite d'évacuation de la hotte à trois faces du boîtier de recyclage.

② Ensemble de filtrres a charbon actif Miele DKF 20-1. L'emballage comporte deux filtrres a charbon actif. US, CA, MX: Deux filtrres a charbon actif Miele DKF 18-900.

③ Grille de retenue
Grille d'airation

Vous ave la pouvez faire pivoter la grille d'aération. Cela vous permet de déterminer la direction d'évacuation.

Poids du boîtier de recyclage avec filtres à charbon actif. 5 kg

Fonctionnement de l'appareil

L'air aspiré est nettoyé par les filtres àGRAISSÉ de la hotte et est acheminédans le boîtier de recyclage. L'air y est nettoyé par deux filtres à charbon actifavant d'être redirigé dans la cuisine.

Veillez à ce que les filtres à charbon actif soient installés.

Vous pouvez monter le boitier de recyclage à un endroit de votrechoix dans la cuisine. La conduite d'évacuation de la hotte est raccordée au boitier de recyclage.

Le clapet anti-retour et les filtres à charbon actif ne doivent pas'être installés dans la hotte.

Pour le montage de la hotte, reportez-vous à la notice de montage fournie.

Lieudinstallation

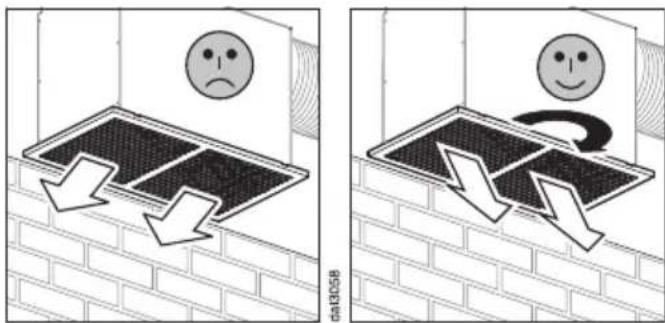

• Le lieu d'installation doit se couver à une distance minimale de trois metres de la hotte.

• Choisissez le lieu d'installation et l'orientation de manière à ce que l'air puisse sorting librement du boîtier. Le flux d'air ne doit pas être dirigé directement vers le plafond ou un mur.

• Le flux d'air ne doit pas etre dirigé vers la hotte.

L'installation du boîtier de recyclage est décrite à partir de la page 48.

Conduite d'évacuation vers le boîtier de recyclage

• Pour l'installation de la conduite d'évacuation entre la hotte et le boîtier de recyclage, n'utilise que des tuyaux lisses ou flexibles constitués de matérielux non inflammables.

Pour assurer une puissance d'aspiration maximale et éviter les bruits de ventilation, respectez les points suivants :

• Le diamètre de la conduite ne doit pas etre inférieur a 150 mm.
• Si vous utilisez des conduites extra-plates, leur section ne doit pas etre inférieure a la section du raccord d'evacuation.
• La conduite doit être aussi courte et droite que possible.
• Utilisez uniquement des coudes à rayons larges.
  -La conduite ne doit etre ni comprimée ni ecrasée.
• Veillez à ce que toutes les liaisons soient correctement fixées et étanches.
• En cas de pose horizontal de la conduite d'évacuation, il est impératif de prévoir une pente d'au moins 1 cm par mètre. Cette mesure de précaution permet d'éviter toute circulation d'eau de condensation dans la hotte.

Filtres à charbon actif

Lors de la première mise en place :

Si vous hotte est equipée d'un compteur d'heures de fonctionnement des filtres à charbon actif, vous devez l'activer. Tenez compte des instructions figurant dans le mode d'emploi de la hotte.

Remplacement des filtres à charbon actif

Les filtres à charbon actif doivent être remplacés :

• lorsque le symbole des filtres à charbon actif de la touche de durée de fonctionnement s'allume (pour les hottes équipées de cette fonction)
  ou
• lorsque les odeurs ne sont plus suffisamment absorbées.

Remplacez ces filtres au moins tous les 6 mois.

• Utilisez une échelle stable.
• Veillez à avoir une position stable sur l'échelle.

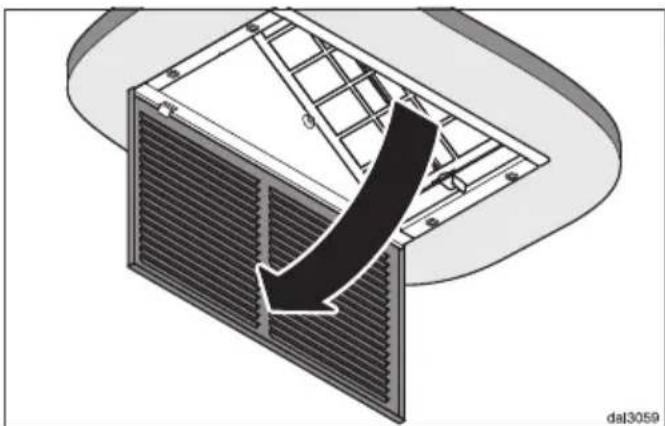

Ouvrez la grille d'aération et faites-la pivoter vers le bas.

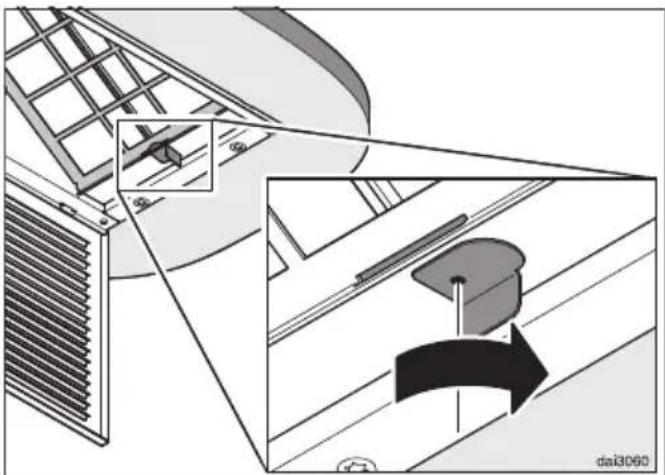

Tenez la grille de retenue des filtres à charbon actif et ouvre le verrouillage.

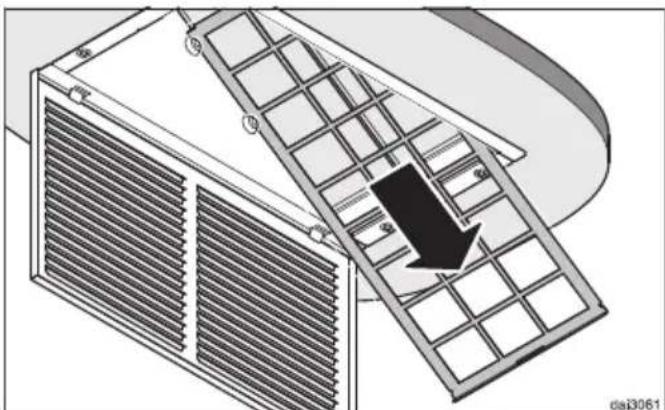

Retirez la grille en biais vers le bas.

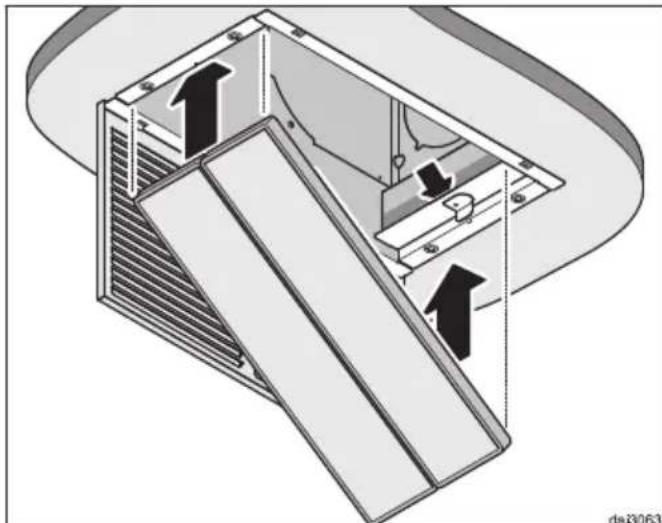

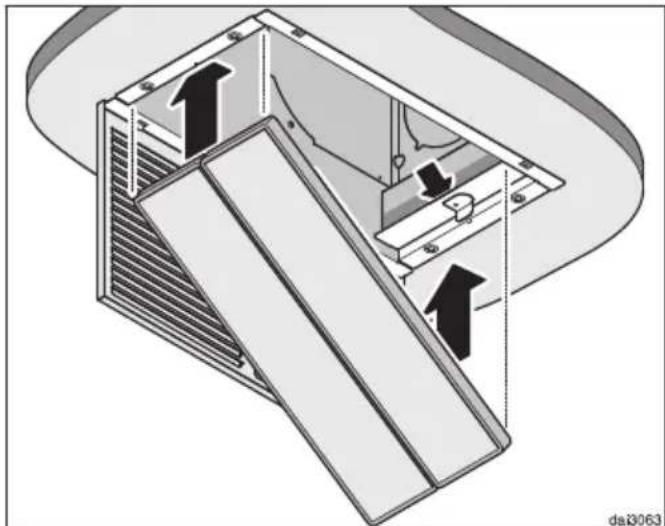

Retirez les filtrres à charbon actif.

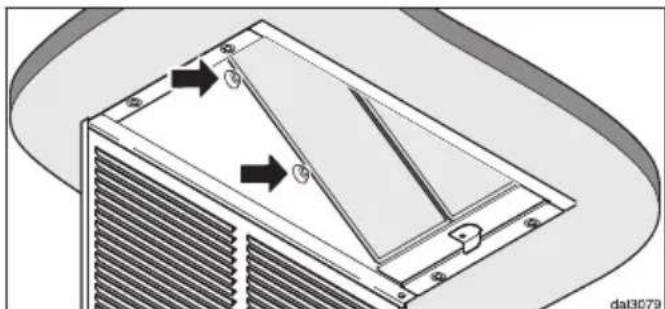

• Mettez en place les deux nouveaux filtres à charbon actif.

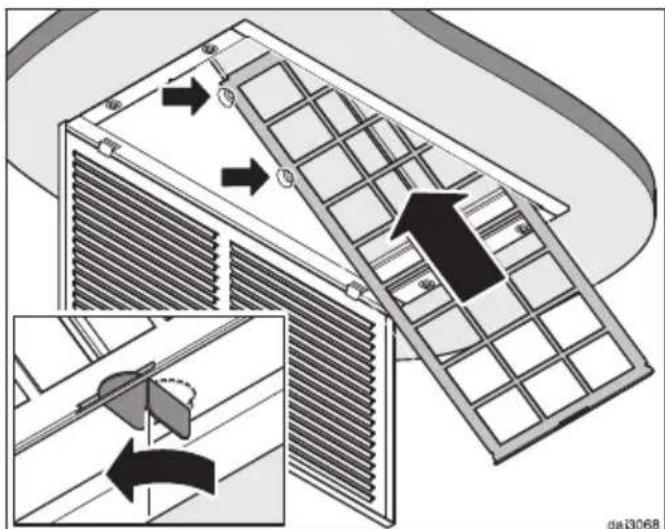

Introduisez à nouveau la grille de retenue par-dessus les crochets de fixation et fermez le verrouillage.

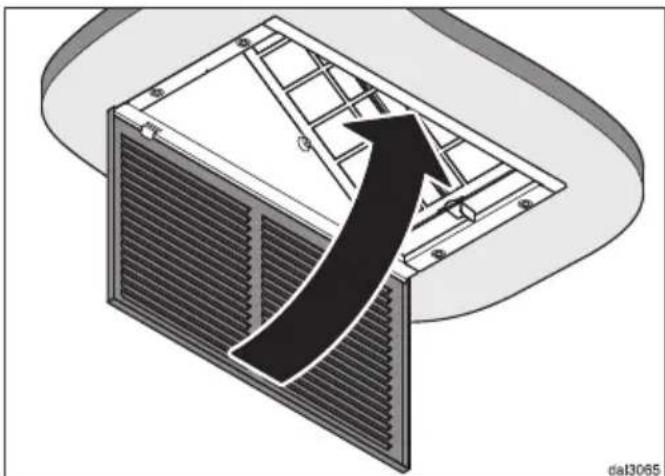

Rabattez la grille d'aération. Elle est maintainue à l'aide d'aimants.
Vous pouvez jeter les filtres a charbon actif usages dans une poubelleménagere.

Réinitialisation du compteur d'heures de fonctionnement des filtres à charbon actif

Si vous hotte est equipée d'un compteur d'heures de fonctionnement des filtres à charbon actif, vous devez le remettre à zéro après avoir remplaçé les filtres.

Tenez compte des instructions figurant dans le mode d'emploi de la hotte.

Nettoyage de la carrosserie

Nettoyez la grille d'aération, de même que les faces interieures de la carrosserie lorsque les filtres à charbon actif sont reliés à l'aide d'une éponge et d'eau chaude additionné de produit vaisselle.
