GEBRUIKSAANWIJZING DUU 2900 MIELE

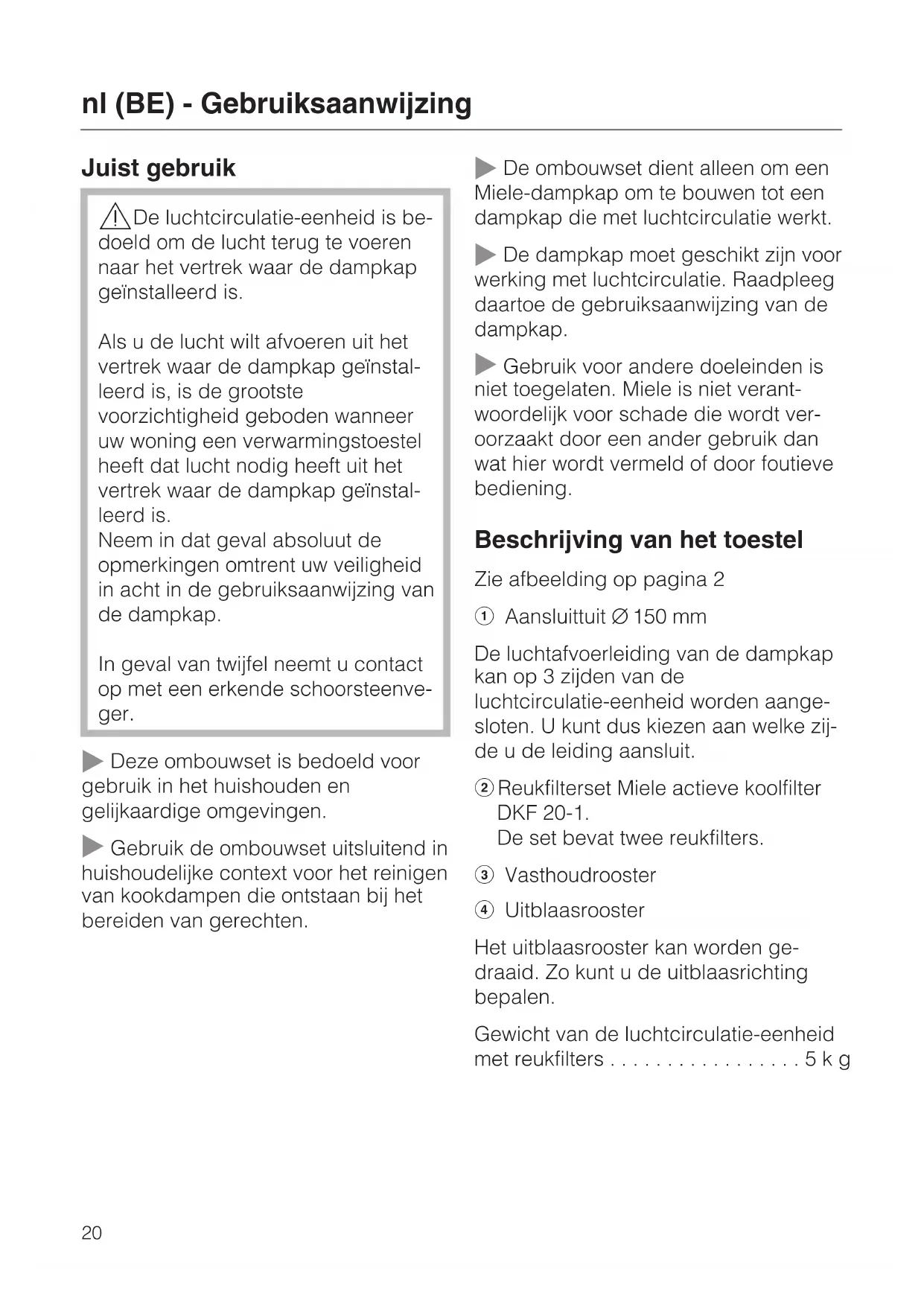

De luchtcirculatie-eenheid is be- doeld om de lucht terug te voeren naar het vertrek waar de dampkap geïnstalleerd is. Als u de lucht wilt afvoeren uit het vertrek waar de dampkap geïnstal- leerd is, is de grootste voorzichtigheid geboden wanneer uw woning een verwarmingstoestel heeft dat lucht nodig heeft uit het vertrek waar de dampkap geïnstal- leerd is. Neem in dat geval absoluut de opmerkingen omtrent uw veiligheid in acht in de gebruiksaanwijzing van de dampkap. In geval van twijfel neemt u contact op met een erkende schoorsteenve- ger.

Deze ombouwset is bedoeld voor gebruik in het huishouden en gelijkaardige omgevingen.

Gebruik de ombouwset uitsluitend in huishoudelijke context voor het reinigen van kookdampen die ontstaan bij het bereiden van gerechten.

De ombouwset dient alleen om een Miele-dampkap om te bouwen tot een dampkap die met luchtcirculatie werkt.

De dampkap moet geschikt zijn voor werking met luchtcirculatie. Raadpleeg daartoe de gebruiksaanwijzing van de dampkap.

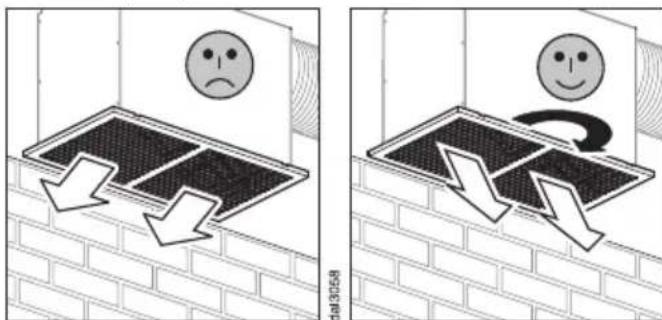

Gebruik voor andere doeleinden is niet toegelaten. Miele is niet verant- woordelijk voor schade die wordt ver- oorzaakt door een ander gebruik dan wat hier wordt vermeld of door foutieve bediening. Beschrijving van het toestel Zie afbeelding op pagina 2 a Aansluittuit C 150 mm De luchtafvoerleiding van de dampkap kan op 3 zijden van de luchtcirculatie-eenheid worden aange- sloten. U kunt dus kiezen aan welke zij- de u de leiding aansluit. b Reukfilterset Miele actieve koolfilter DKF 20-1. De set bevat twee reukfilters. c Vasthoudrooster d Uitblaasrooster Het uitblaasrooster kan worden ge- draaid. Zo kunt u de uitblaasrichting bepalen. Gewicht van de luchtcirculatie-eenheid met reukfilters .................5kg nl (BE) - Gebruiksaanwijzing 20Hoe werkt het? De aangezogen lucht wordt door de vetfilters van de dampkap gereinigd en naar de luchtcirculatie-eenheid ge- voerd. Daar wordt de lucht extra gerei- nigd door 2 reukfilters en vervolgens naar de keuken teruggevoerd. Zorg ervoor dat de reukfilters gemon- teerd zijn. De luchtcirculatie-eenheid wordt op een plaats naar keuze in de keuken ge- monteerd. De luchtafvoerleiding van de dampkap wordt aangesloten op de luchtcirculatie-eenheid. Er worden geen terugslagklep en reukfilters gemonteerd in de dampkap. Raadpleeg voor de montage van de dampkap de bijgeleverde montage- handleiding (montageaanwijzing). Inbouwplaats – De inbouwplaats moet zich op min- stens 3 meter afstand van de dampkap bevinden. – Kies een inbouwplaats en uitblaasrichting waarbij de lucht on- gehinderd uit de luchtcirculatie-eenheid kan stromen. De luchtstroom mag niet rechtstreeks naar het plafond of een wand gericht zijn. – De luchtstroom mag niet naar de dampkap gericht zijn. De inbouw van de luchtcirculatie-eenheid wordt beschre- ven vanaf pagina 48. Luchtafvoerleiding naar de luchtcirculatie-eenheid – Gebruik als luchtafvoerleiding van de dampkap naar de luchtcirculatie-eenheid enkel gladde buizen of soepele slangen van on- brandbaar materiaal. Om een maximaal luchtafvoervermogen te halen en het geruis te beperken, dient u de volgende punten in acht te nemen: – De diameter van de leiding mag niet kleiner zijn dan 150 mm. – Als platte luchtafvoerbuizen worden gebruikt, mag de diameter niet kleiner zijn dan de diameter van de luchtafvoertuit. – De leiding dient zo kort en recht mo- gelijk te zijn. – Gebruik alleen wijde bochten. – De leiding mag niet worden geknikt of samengedrukt. – Zorg ervoor dat alle verbindingen vast en dicht zijn. – Als u de luchtafvoerleiding horizon- taal aanlegt, moet u zorgen voor een verval van minstens 1 cm per meter. Zo kan er geen condenswater in de dampkap lopen. nl (BE) - Gebruiksaanwijzing 21Reukfilters Als u de reukfilters voor het eerst mon- teert: ^ Als uw dampkap uitgerust is met een bedrijfsurenteller voor reukfilters , moet u deze activeren. Raadpleeg daartoe de gebruiksaanwijzing van uw dampkap. De reukfilters vervangen Vervang de reukfilters telkens als – het reukfiltersymbool van de bedrijfsurentoets brandt (bij dampkappen die uitgerust zijn met een dergelijke toets),

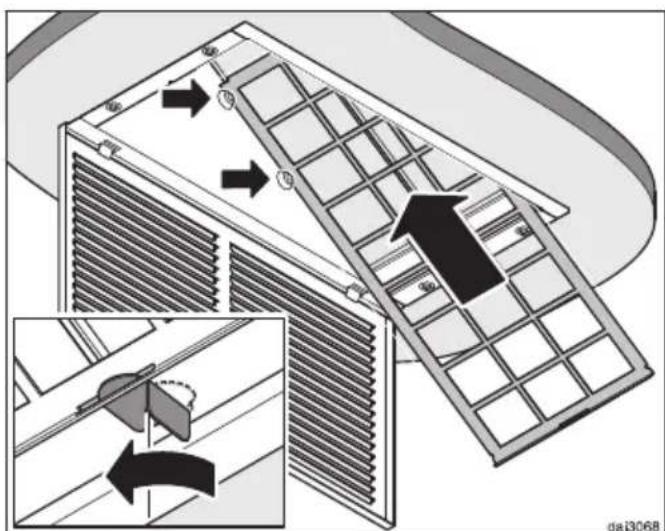

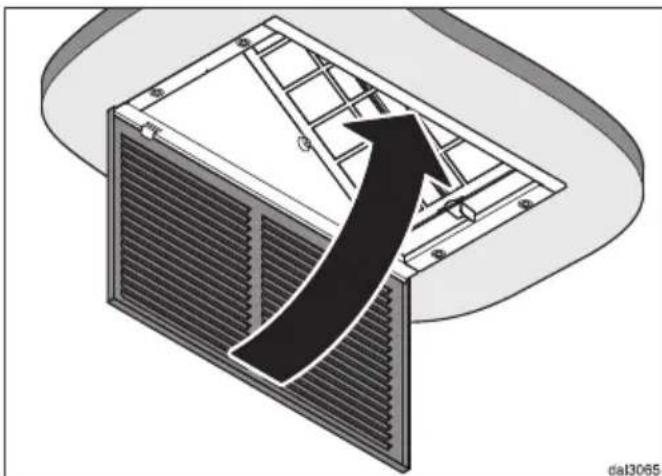

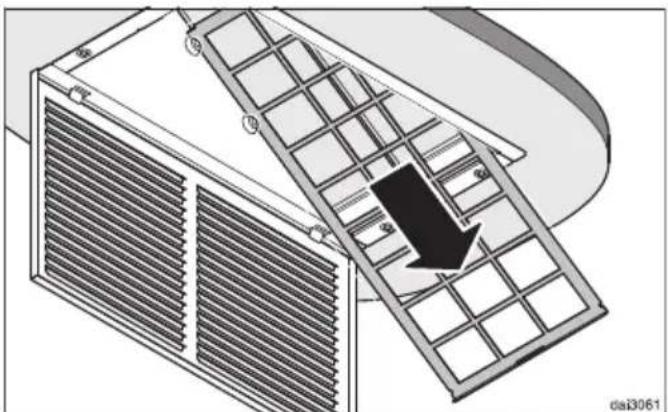

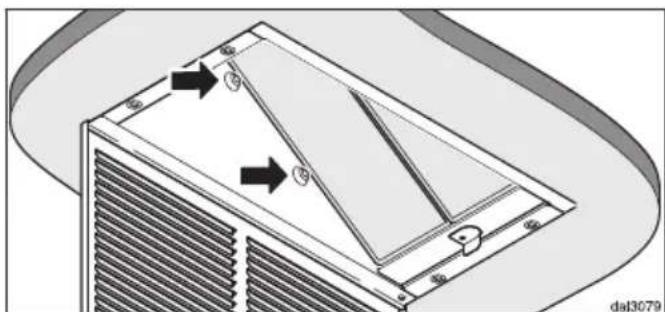

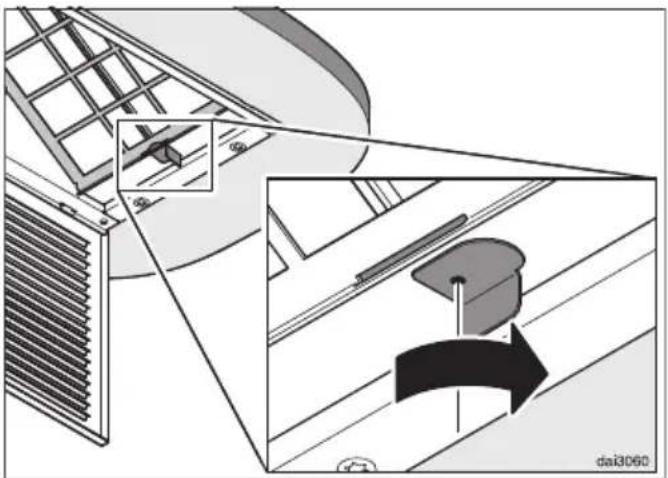

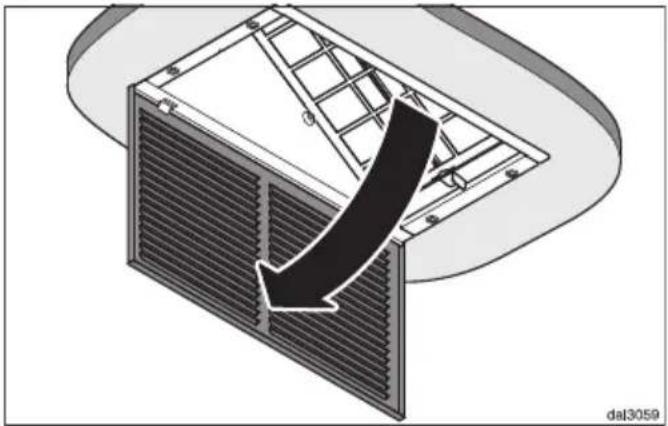

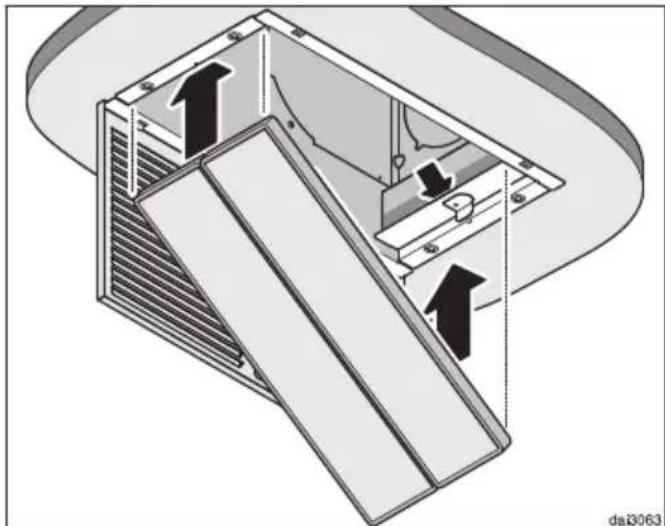

– de geuren niet meer voldoende wor- den tegengehouden. U doet er goed aan de reukfilters uiter- lijk om de 6 maanden te vervangen. – Gebruik een stabiele ladder. – Zorg ervoor dat u stabiel op de ladder staat. ^ Open het uitblaasrooster en zwenk het omlaag. ^ Hou het vasthoudrooster van de reukfilters vast en open de vergren- deling. ^ Trek het rooster schuin naar onderen toe uit. nl (BE) - Gebruiksaanwijzing 22^ Neem de reukfilters uit. ^ Monteer 2 nieuwe reukfilters ^ Schuif het vasthoudrooster via de vasthoudnokken weer naar binnen en sluit de vergrendeling. ^ Klap het uitblaasrooster dicht. Het wordt door magneten op zijn plaats gehouden. ^ De gebruikte reukfilters mag u met het huisvuil meegeven. De bedrijfsurenteller voor de reukfilters terug in zijn beginstand zetten ^ Als uw dampkap uitgerust is met een bedrijfsurenteller voor reukfilters , moet u deze na het vervangen van de reukfilters terug in zijn beginstand zetten. Raadpleeg daartoe de gebruiksaan- wijzing van uw dampkap. Behuizing reinigen ^ Reinig het uitblaasrooster en, wan- neer de reukfilters uitgenomen zijn, ook de binnenkant van de behuizing met een sponsdoek, afwasmiddel en warm water. nl (BE) - Gebruiksaanwijzing 23Utilisation conforme
