Producttype	Afzuigkap
Merk	Miele
Model	DAR 3000
Beschikbare breedte	600, 762, 900 mm (afhankelijk van model)
Installatietype	Inbouw in een kast met verlaagframe
Werkingsmodus	Afvoer of recirculatie (met kit DUU 151)
Bediening	Handmatig: naar beneden trekken om te gebruiken, omhoog duwen om op te bergen
Voeding	230 V, 50 Hz (standaard)
Veiligheid	Houd rekening met de minimale afstanden tot de kookplaat
Montage	Vereist twee gasveren (meegeleverd) en een flexibele aansluiting
Gebruik	Trek de handgreep totdat deze vastklikt, trek de deflector uit; na het koken de deflector indrukken en de afzuigkap omhoog duwen
Onderhoud	Reinig regelmatig de deflector en de filters
Inbegrepen accessoires	Ultra-flexibele afvoerslang, gasveren, deflector
Reserveonderdelen	Verkrijgbaar bij Miele
Repareerbaarheid	Repareerbaar door een erkende Miele-monteur
Minimale kast hoogte	480 mm (afvoermodus) of 600 mm (recirculatiemodus DUU 151)
Handleiding	Gratis te downloaden op notice-facile.com

Veelgestelde vragen - DAR 3000 MIELE

Hoe installeer ik de Miele DAR 3000 afzuigkap?

Volg de procedure beschreven in de handleiding vanaf pagina 26. Installeer eerst de gasveren, sluit vervolgens de afvoerleiding aan met de meegeleverde ultra-flexibele slang. Zorg ervoor dat het netsnoer vrij kan bewegen.

Wat zijn de veiligheidsafstanden ten opzichte van de kookplaat?

De minimale afstanden staan in de gebruiksaanwijzing. Houd in het algemeen rekening met de lokale voorschriften. Voor elektrisch koken is de afstand minimaal 55 cm, voor gas koken minimaal 65 cm. Raadpleeg de handleiding voor uw model.

Hoe gebruik ik de DAR 3000 afzuigkap?

Pak de handgreep vast en trek de afzuigkap naar beneden totdat deze vastklikt. Trek vervolgens de deflector uit. De afzuigkap wordt automatisch ingeschakeld. Na het koken duwt u de deflector tot de aanslag in en duwt u de afzuigkap omhoog totdat deze vastklikt.

Hoe reinig ik de deflector van de afzuigkap?

De deflector kan regelmatig worden gereinigd met een zachte doek en een mild schoonmaakmiddel. Gebruik geen schurende middelen. Voor een grondige reiniging kan deze worden verwijderd (volg de instructies in de handleiding).

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, hij is compatibel met de aanpassingsset DUU 151 voor recirculatiemodus. Hiervoor is een kast hoogte van minimaal 600 mm vereist (tegenover 480 mm voor afvoermodus).

Wat te doen als de afzuigkap niet meer goed naar beneden komt?

Controleer of de gasveren correct zijn geïnstalleerd en of de bovenste bevestiging op de juiste positie staat (deze hangt af van het gewicht van de afzuigkap). Zorg er ook voor dat er niets de beweging in de kast belemmert.

Welke accessoires worden meegeleverd met de afzuigkap?

De afzuigkap wordt geleverd met een ultra-flexibele afvoerslang, twee gasveren, een deflector en de benodigde montageschroeven.

Hoe vervang ik het filter van de afzuigkap?

De handleiding vermeldt geen vervangbaar filter. De deflector fungeert als filter en moet regelmatig worden gereinigd. Voor vervanging neemt u contact op met Miele.

Heeft de afzuigkap ingebouwde verlichting?

De handleiding vermeldt geen verlichting. Dit model is een uittrekbare afzuigkap zonder zichtbare verlichting.

Waar vind ik de volledige handleiding van de Miele DAR 3000 afzuigkap?

De volledige handleiding is gratis te downloaden als PDF op notice-facile.com. U kunt deze ook per e-mail aanvragen door uw taal te kiezen.

GEBRUIKSAANWIJZING DAR 3000 MIELE

nl Frame voor volledige integratie

Gebruiks- en montagehandleiding

Volg de gebruiks- en montageaanwijzing van de dampkap voordat u het frame voor volledige integratie en de dampkap inbouwt. Voer de aansluiting op het elektrici-teitsnet pas uit nadat de montage van alle onderdelen is voltooid.

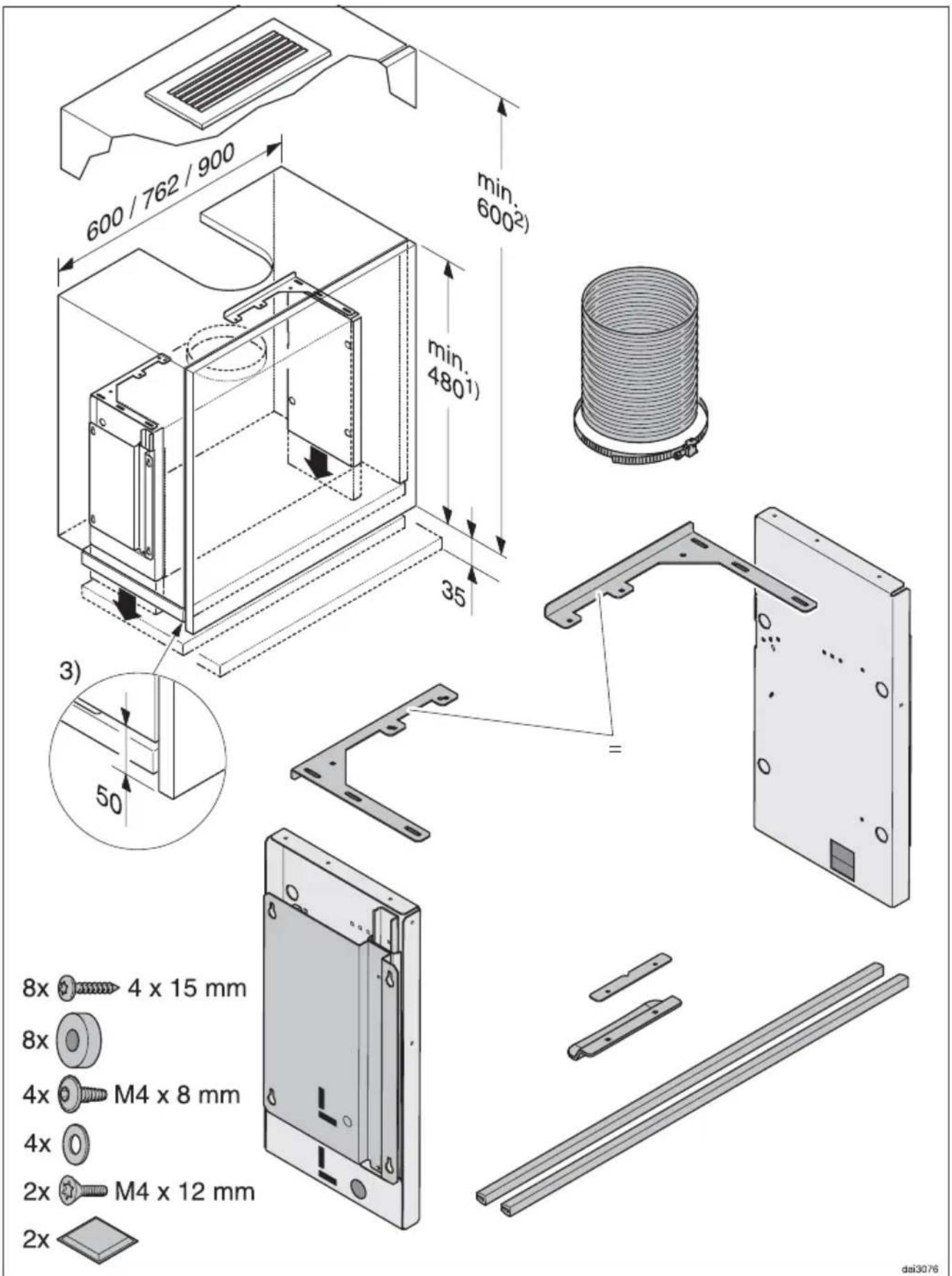

1) Kasthoogte bij werking met luchtafvoer, wanneer de lucht langs boven uit de kast wordt afgevoerd.
2) Kasthoogte bij werking met luchtcirculatie via de ombouwset DUU 151.
3) Het corpus van de kast moet 50 mm korter worden gemaakt ten opzichte van de deur van de kast.

Voor alle andere kastafmetingen gelden de gegevens op de maatschetsen van de DA 3360, 3460, 3480 en 3490. Er is geen onderste plank nodig.

Montage van een DA 3490 in een 600 mm brede kast is niet mogelijk met het frame voor volledige integratie.

⚠ De veiligheidsafstanden tussen de dampkap en het kookvlak moe- ten in acht genomen worden, uit- gaande van de hoogte van de neergelaten dampkap.

Zorg ervoor dat de ruimte onder de dampkap vrij is en dat het neerlaten niet wordt gehinderd door andere elementen (bijv. een tegelwand of kasten aan de zijkant).

Ook in de inbouwkast moet u ervoor zorgen dat de dampkap ongehinderd omhoog en omlaag kan bewegen.

Bevestig geen aanbouwelementen aan de dampkap die het omhoog en omlaag bewegen verhinderen.

⚠️ De aansluitkabel moet zich bij het omhoog en omlaag bewegen vrij kunnen bewegen en mag niet vast-geklemd zitten!

Montage

■ Raadpleeg voor de montage de stappen vanaf pagina 26.

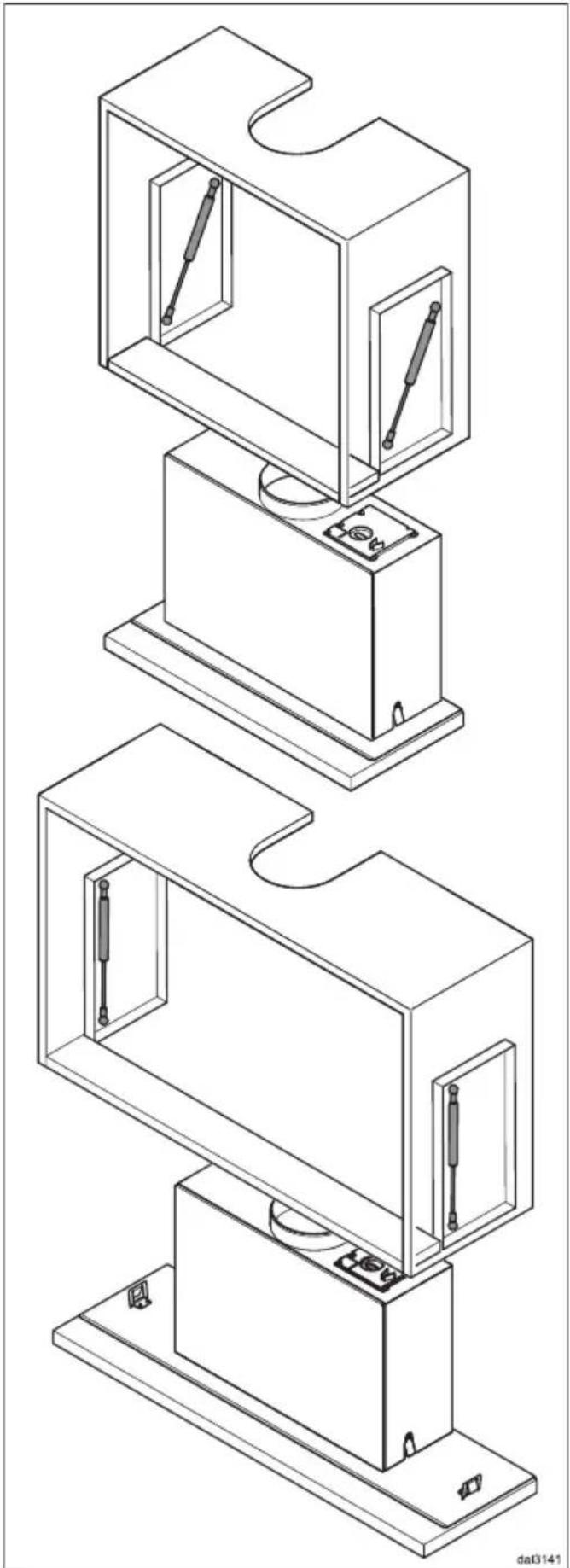

Het omhoog en omlaag bewegen van de dampkap wordt ondersteund door twee gasdrukveren.

De positie van de bovenste bevestiging van de gasdrukveren is afhankelijk van het gewicht van de dampkap. Het gewicht van de dampkap varieert afhankelijk van de breedte en uitvoering van de dampkap.

Hoe zwaarder de dampkap, hoe meer naar voren toe de bevestiging moet worden gepositioneerd.

De juiste inbouwpositie is belangrijk om de dampkap vlot omhoog en omlaag te kunnen bewegen.

■ Positioneer de gasdrukveren daarom voorafgaand aan de montage, zoals beschreven in de eerste stappen.

■ Het neerlaten van de dampkap vereist een flexibel aangesloten luchtafvoerleiding. Gebruik daartoe de meegeleverde zeer flexibele luchtafvoerslang.

Om te vermijden dat de meubeldeur krassen maakt op de bovenkant van de luifel, moet u ervoor zorgen dat u

- voorafgaand aan het uittrekken van de luifel eerst de dampkap neerlaat door de dampkap naar onderen toe te trekken totdat deze vastklikt,

- voorafgaand aan het omhoog bewegen van de dampkap eerst de luifel inschuift tot aan de aanslag.

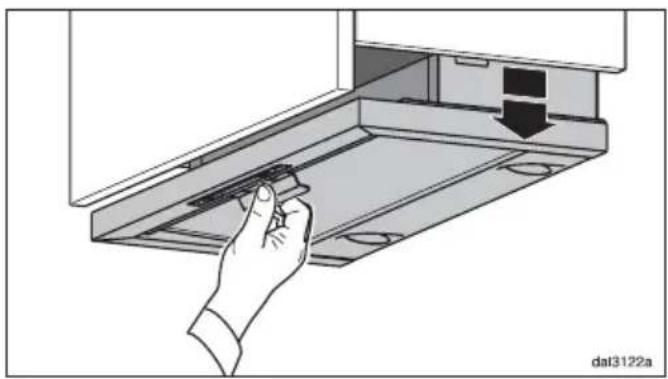

■ Trek de dampkap aan de greep naar onderen toe, totdat deze vastklikt.

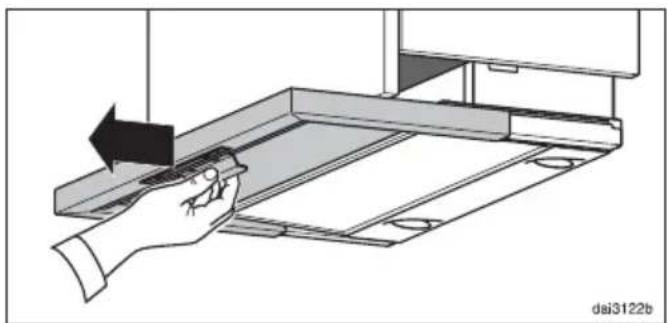

■ Trek pas daarna de luifel naar voren toe uit.

De dampkap wordt ingeschakeld, zoals beschreven in de gebruiksaanwijzing.

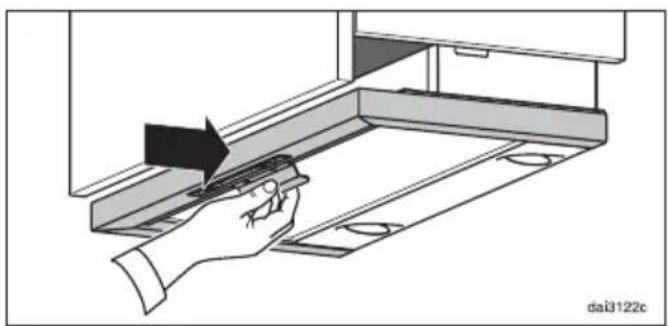

■ Na het koken schuift u de luifel weer naar binnen, tot aan de aanslag.

De dampkap wordt uitgeschakeld.

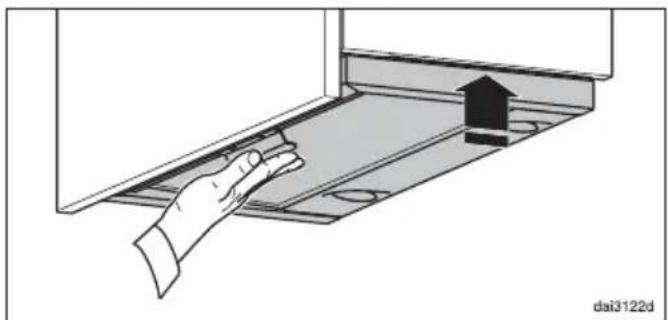

■ Duw pas daarna de dampkap aan de greep naar boven toe, tot aan de aanslag.

600 / 762 / 900 min. 600²) min. 480¹) 35 3) 50 8x 4 x 15 mm 8x 4x M4 x 8 mm 4x 2x M4 x 12 mm 2x doi3076
