DAR 3000 de Absenkrahmen Gebrauchs- und Montageanweisung en Drop-down frame Operating and installation instructions fr Cadre d'abaissement Mode d’emploi et notice de montage nl Frame voor volledige integratie Gebruiks- en montagehandleiding es Instrucciones de manejo y montaje del marco acodado sv Monteringsram Bruks- och monteringsanvisning M.-Nr. 09 552 750 DE, GB, BE, ES, SE, HK, CA2Beachten Sie die Gebrauchs- und Montageanweisung der Dunstab- zugshaube, bevor Sie den Absenk- rahmen und die Dunstabzugshaube einbauen. Nehmen Sie den Netzanschluss erst vor, wenn die Montage aller Bauteile abgeschlossen ist.

1) Schrankhöhe bei Abluftbetrieb, wenn

die Luft nach oben aus dem Schrank geführt wird.

2) Schrankhöhe bei Umluftbetrieb mit

3) Der Schrankkorpus ist gegenüber

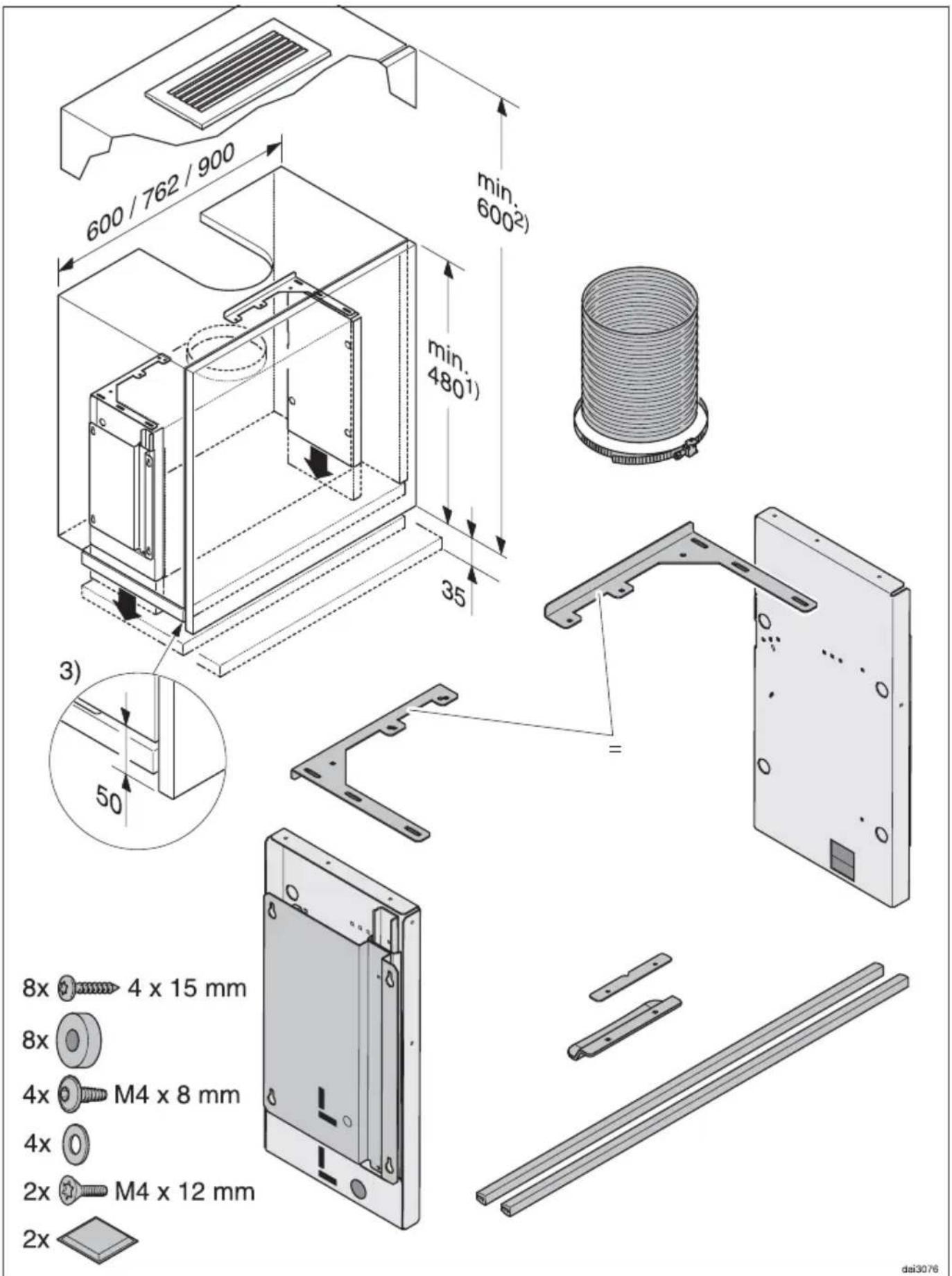

der Schranktür um 50 mm zu kürzen. Für alle weiteren Schrankmaße gelten die Angaben in den Maßzeichnungen der DA 3360, 3460, 3480 und 3490. Ein Unterboden ist nicht erforderlich. Die Montage einer DA 3490 in einem 600 mm breiten Schrank ist mit dem Absenkrahmen nicht möglich.

Bei abgesenkter Dunstabzugs- haube müssen die Sicherheitsab- stände zum Kochfeld eingehalten werden. Beachten Sie, dass der Raum unterhalb der Dunstabzugshaube frei ist und das Absenken nicht durch andere Bauteile behindert wird (z.B. Fliesenspiegel, seitliche Schränke). Auch innerhalb des Einbauschranks ist darauf zu achten, dass sich die Dunst- abzugshaube ungehindert auf- und ab- bewegen kann. Befestigen Sie keine Anbauteile an der Dunstabzugshaube, die die Bewegung behindern.

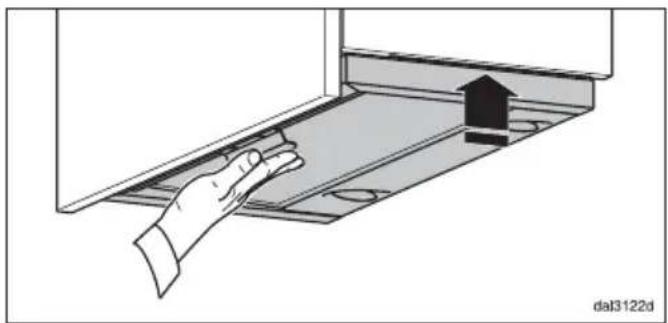

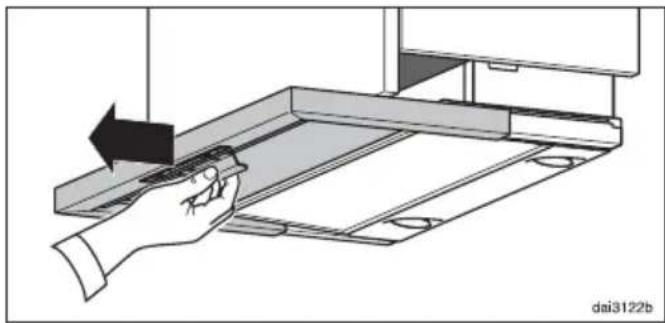

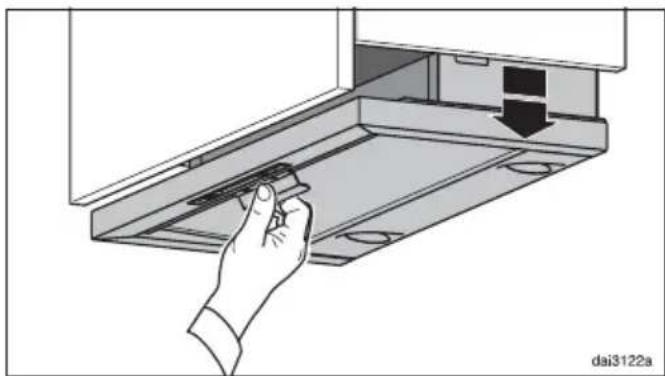

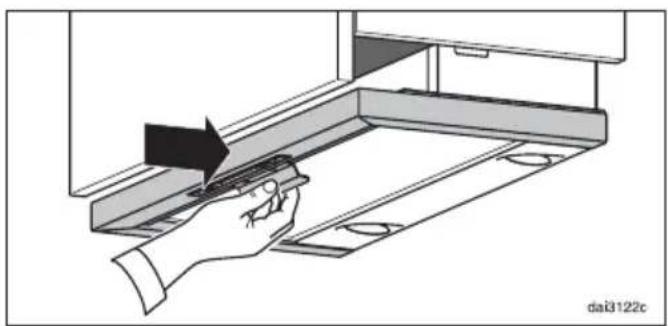

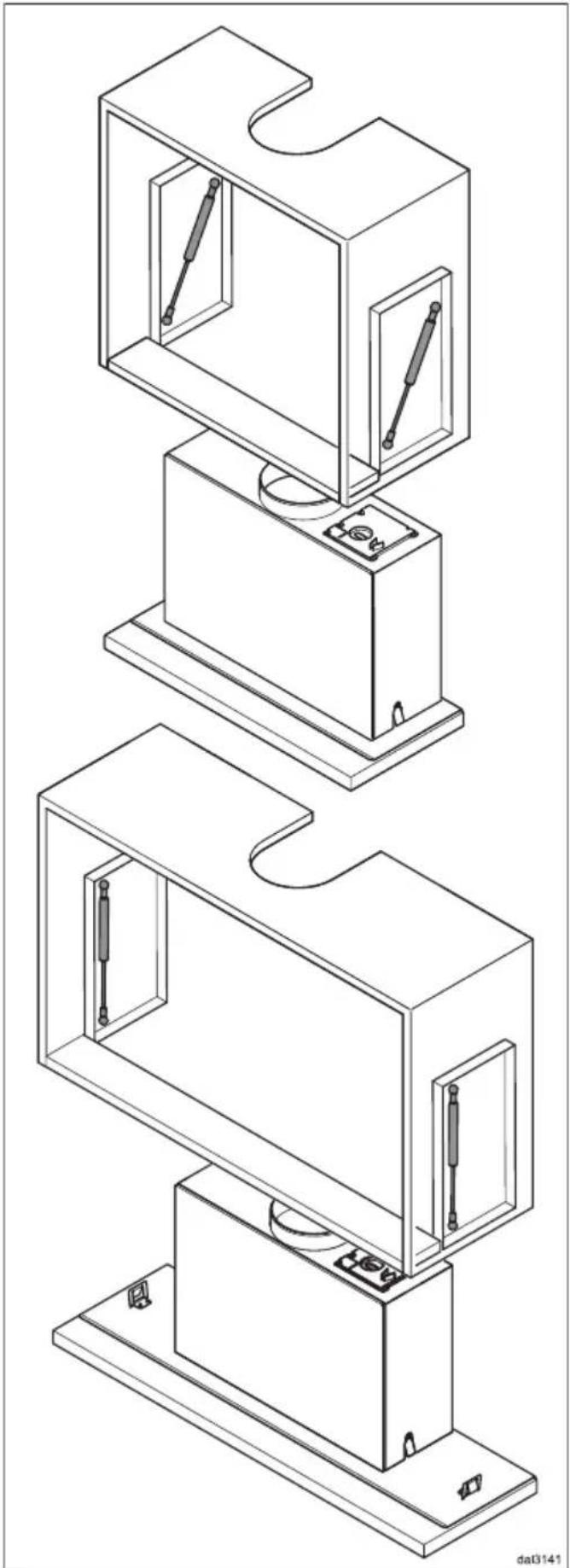

Das Netzkabel muss sich beim Auf- und Abfahren frei bewegen können und sich nicht verklemmen! de - deutsch 3Montage ^ Beachten Sie zur Montage die Ar- beitsschritte ab Seite 26. Das Auf-und Abbewegen der Dunstab- zugshaube wird durch zwei Gasdruck- federn unterstützt. Die Position der oberen Befestigung der Gasdruckfedern hängt vom Ge- wicht der Dunstabzugshaube ab. Das Gewicht der Dunstabzugshaube variiert je nach Breite und Ausführung. Je schwerer die Dunstabzugshaube ist, umso weiter nach vorne muss die Be- festigung positioniert werden. Die richtige Einbauposition ist wichtig für das einwandfreie Auf- und Abbewe- gen der Dunstabzugshaube. ^ Positionieren Sie daher die Gas- druckfedern vor der Montage, wie in den ersten Arbeitsschritten beschrie- ben. ^ Das Absenken der Dunstabzugshau- be erfordert eine flexible Anbindung der Abluftleitung. Verwenden Sie dazu den beiliegenden hochflexiblen Abluftschlauch. de - deutsch 4Bedienung Um zu vermeiden, dass die Ober- seite des Wrasenschirms durch die Möbeltür verkratzt wird, achten Sie darauf, dass – beim Herausziehen des Wrasen- schirms die Dunstabzugshaube zu- nächst bis zum Einrasten nach un- ten gezogen wurde, – beim Hochfahren der Dunstab- zugshaube zunächst der Wrasen- schirm bis zum Anschlag eingeschoben wurde. ^ Ziehen Sie die Dunstabzugshaube am Griff nach unten, bis sie einrastet. ^ Ziehen Sie danach den Wrasen- schirm nach vorne heraus. Die Dunstabzugshaube schaltet sich ein, wie in der Gebrauchsanweisung beschrieben. ^ Nach dem Kochen schieben Sie den Wrasenschirm bis zum Anschlag wie- der ein. Die Dunstabzugshaube schaltet sich aus. ^ Drücken Sie danach die Dunstab- zugshaube am Griff bis zum An- schlag nach oben. de - deutsch 5en - English 6Please take care to read the operating and installation instructions for the cooker hood before installing the drop-down frame. Only connect it to the electricity supply when the installation of all components is complete.
