| Tipo de producto | Campana extractora |
| Marca | Miele |
| Modelo | DAR 3000 |
| Ancho disponible | 600, 762, 900 mm (según modelo) |
| Tipo de instalación | Empotrable en un armario con marco de descenso |
| Modo de funcionamiento | Evacuación o recirculación (con kit DUU 151) |
| Control | Manual: tirar hacia abajo para usar, empujar hacia arriba para guardar |
| Alimentación eléctrica | 230 V, 50 Hz (estándar) |
| Seguridad | Respetar las distancias mínimas respecto a la placa de cocción |
| Montaje | Necesita dos resortes de gas (incluidos) y una conexión flexible |
| Uso | Tirar del asa hasta el enclavamiento, sacar el deflector; después de cocinar, hundir el deflector y empujar la campana hacia arriba |
| Mantenimiento | Limpiar regularmente el deflector y los filtros |
| Accesorios incluidos | Tubo de evacuación ultra flexible, resortes de gas, deflector |
| Piezas de repuesto | Disponibles en Miele |
| Reparabilidad | Reparable por un profesional autorizado de Miele |
| Altura mínima del armario | 480 mm (modo evacuación) o 600 mm (modo recirculación DUU 151) |
| Manual de instrucciones | Disponible para descarga gratuita en notice-facile.com |
Preguntas frecuentes - DAR 3000 MIELE
Preguntas de los usuarios sobre DAR 3000 MIELE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones DAR 3000 - MIELE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DAR 3000 de la marca MIELE.
MANUAL DE USUARIO DAR 3000 MIELE
es Instrucciones de manejo y montaje
del marco acodado
sv Monteringsram

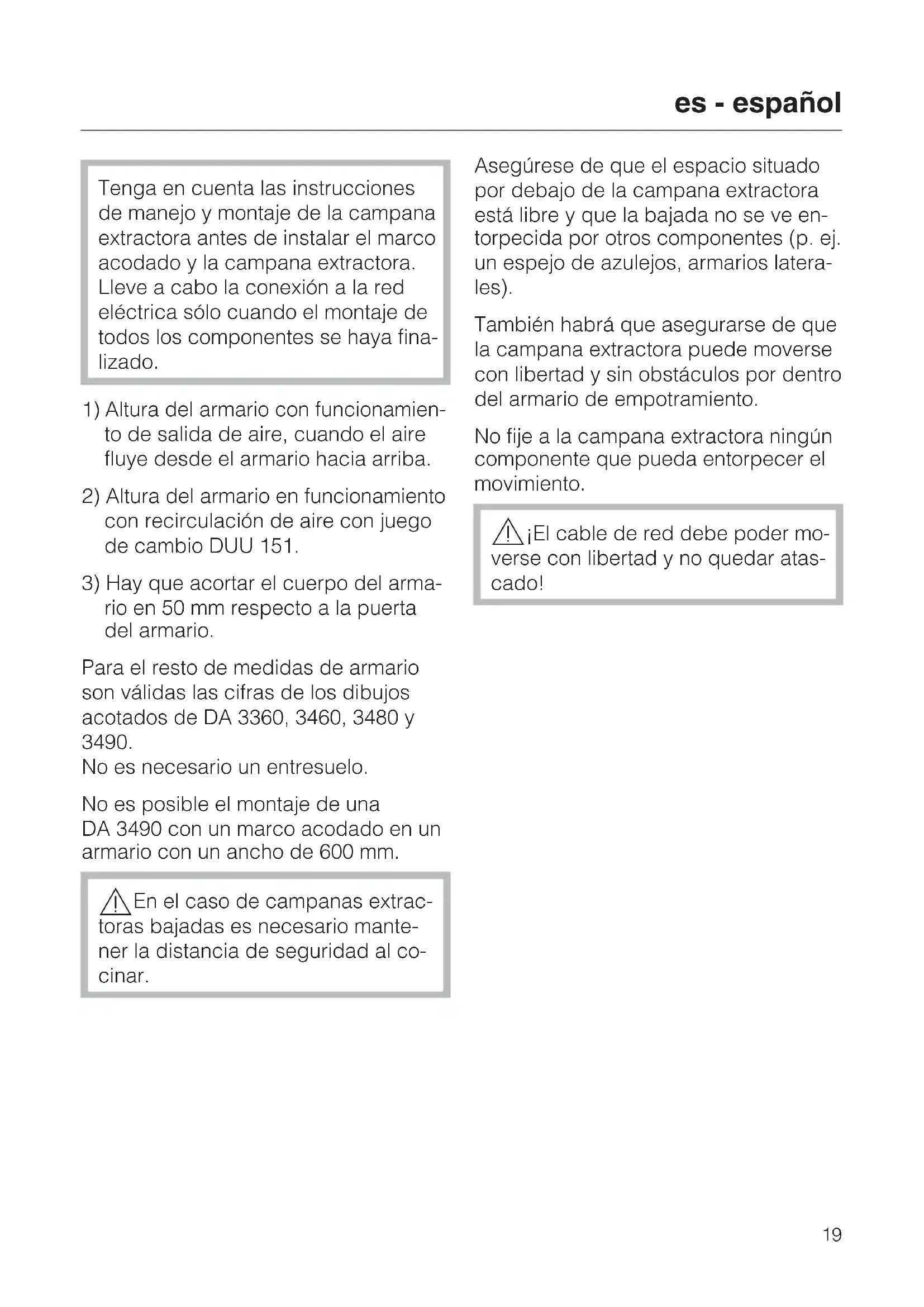

Tenga en cuenta las instrucciones de manejo y montaje de la campana extractora antes de instalar el marco acodado y la campana extractora. Lleve a cabo la conexión a la red eléctrica sólo cuando el montaje de todos los componentes se haya finalizado.

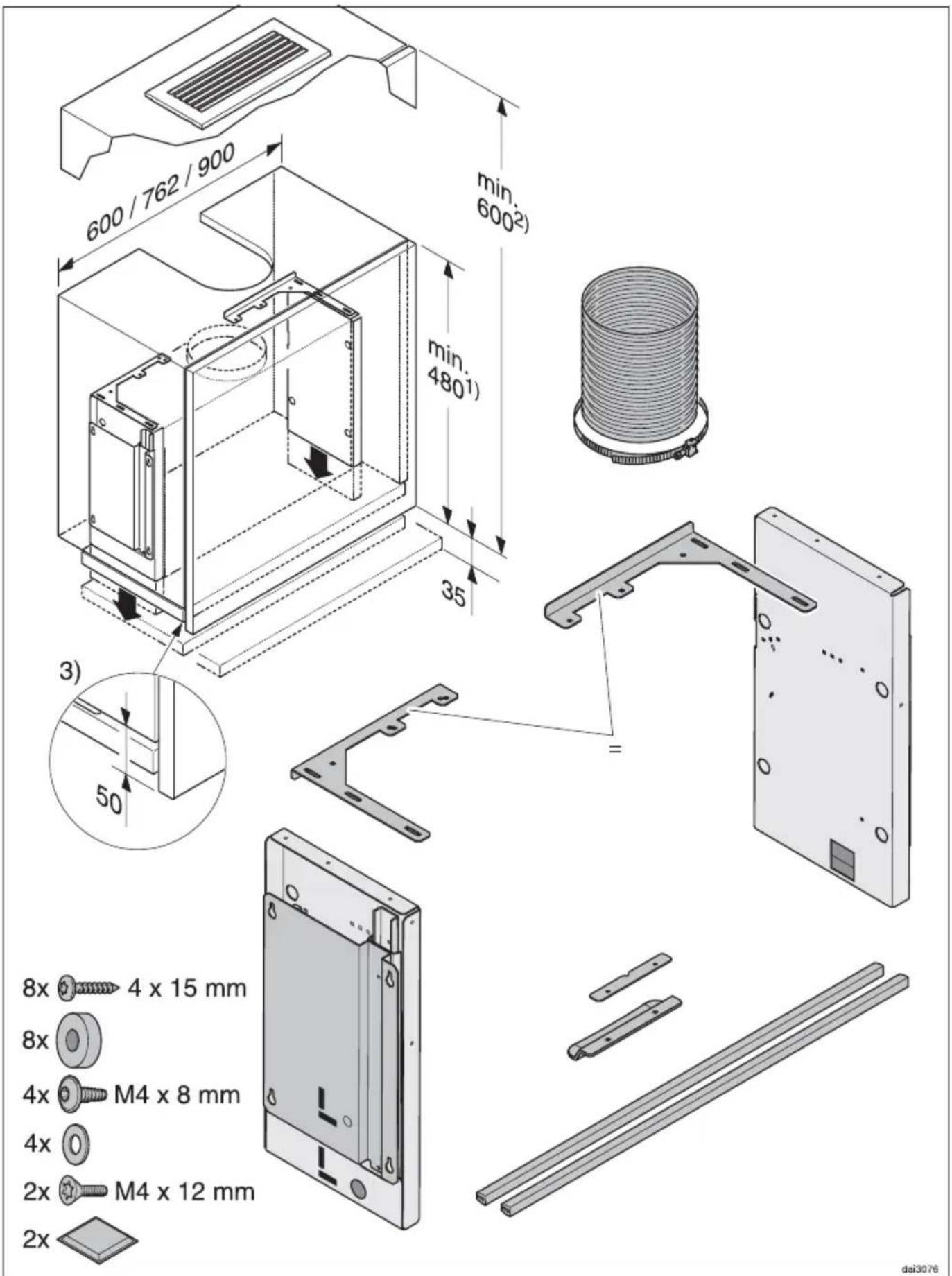

1) Altura del armario con funcionamiento de salida de aire, cuando el aire fluye desde el armario hacia arriba.
2) Altura del armario en funcionamiento con recirculación de aire con juego de cambio DUU 151.
3) Hay que acortar el cuerpo del armario en 50 mm respecto a la puerta del armario.
Para el resto de medidas de armario son válidas las cifras de los dibujos acotados de DA 3360, 3460, 3480 y 3490.
No es necesario un entresuelo.
No es posible el montaje de una DA 3490 con un marco acodado en un armario con un ancho de 600 mm.
⚠ En el caso de campanas extractoras bajadas es necesario mantener la distancia de seguridad al cocinar.
Asegúrese de que el espacio situado por debajo de la campana extractora está libre y que la bajada no se ve entorpecida por otros componentes (p. ej. un espejo de azulejos, armarios laterales).
También habrá que asegurarse de que la campana extractora puede moverse con libertad y sin obstáculos por dentro del armario de empotramiento.
No fije a la campana extractora ningún componente que pueda entorpecer el movimiento.
¡El cable de red debe poder mo- verse con libertad y no quedar atas- cado!
Montaje
■ Observe los pasos de trabajo para el montaje a partir de la página 26.

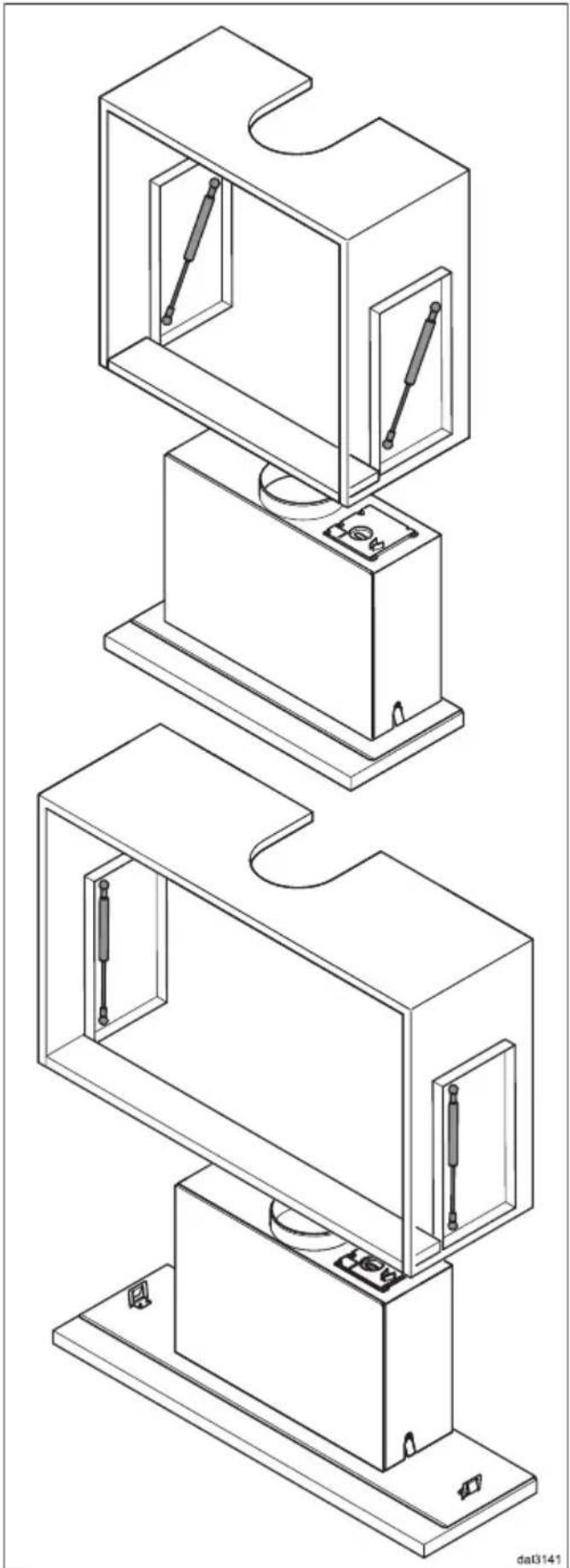

Los movimientos de plegado y desple- gado de la campana extractora se rea- lizan con la ayuda de dos muelles com- presores.
La posición de la fijación superior depende del peso de la campana. El peso de la campana varía según la anchura y el modelo.
Cuanto más pese la campana, más hacia adelante se debe posicionar la fijación.
La posición de montaje correcta es importante para el plegado y desplegado sin obstáculos de la campana extractora.
■ Posicione los muelles compresores antes del montaje tal y como se describe en los primeros pasos de trabajo.
■ La bajada de la campana extractora requiere una conexión flexible de la conducción de salida de aire. Para ello utilice la conducción de salida de aire de elevada flexibilidad que se adjunta.
A fin de evitar que la parte superior de la visera se pueda arañar con la puerta del mueble, asegúrese de que
- al extraer la visera la campana se extrae en primer lugar hacia abajo hasta que encaja,
- al levantar la campana primero se introduce la visera hasta el tope.

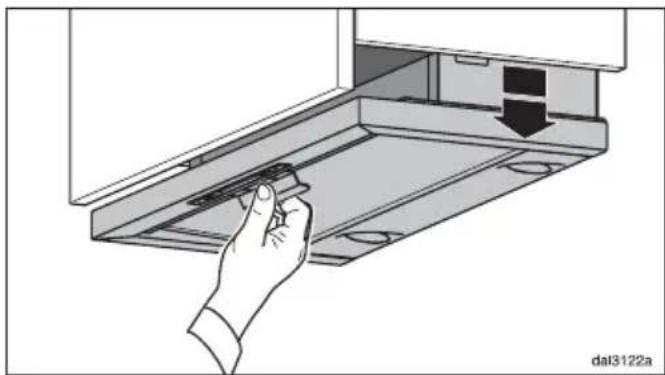

■ Tire de la campana extractora por el mango hacia abajo hasta que encaje.

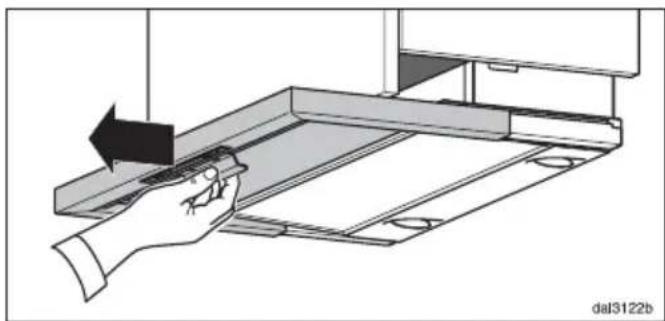

■ A continuación extraiga la visera hacia delante.
La campana extractora se conecta tal y como se describe en las instrucciones de manejo.

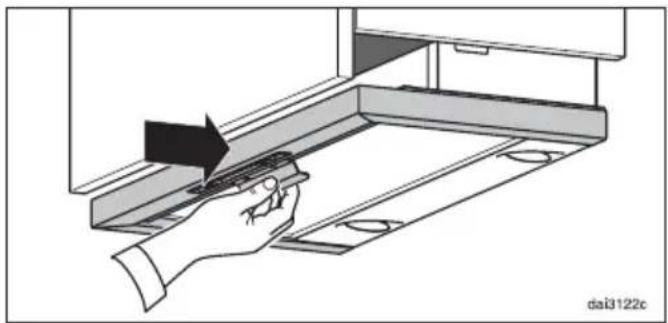

■ Vuelva a introducir la visera hasta el tope después de cocinar.
La campana extractora se desconecta.

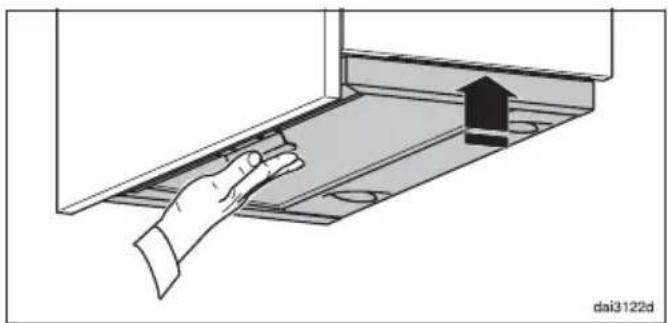

■ Presione después la campana extractora por el mango hacia arriba hasta llegar al tope.
