BRUKSANVISNING DAR 3000 MIELE

Bruks- och monteringsanvisning

DE, GB, BE, ES, SE, HK, CA

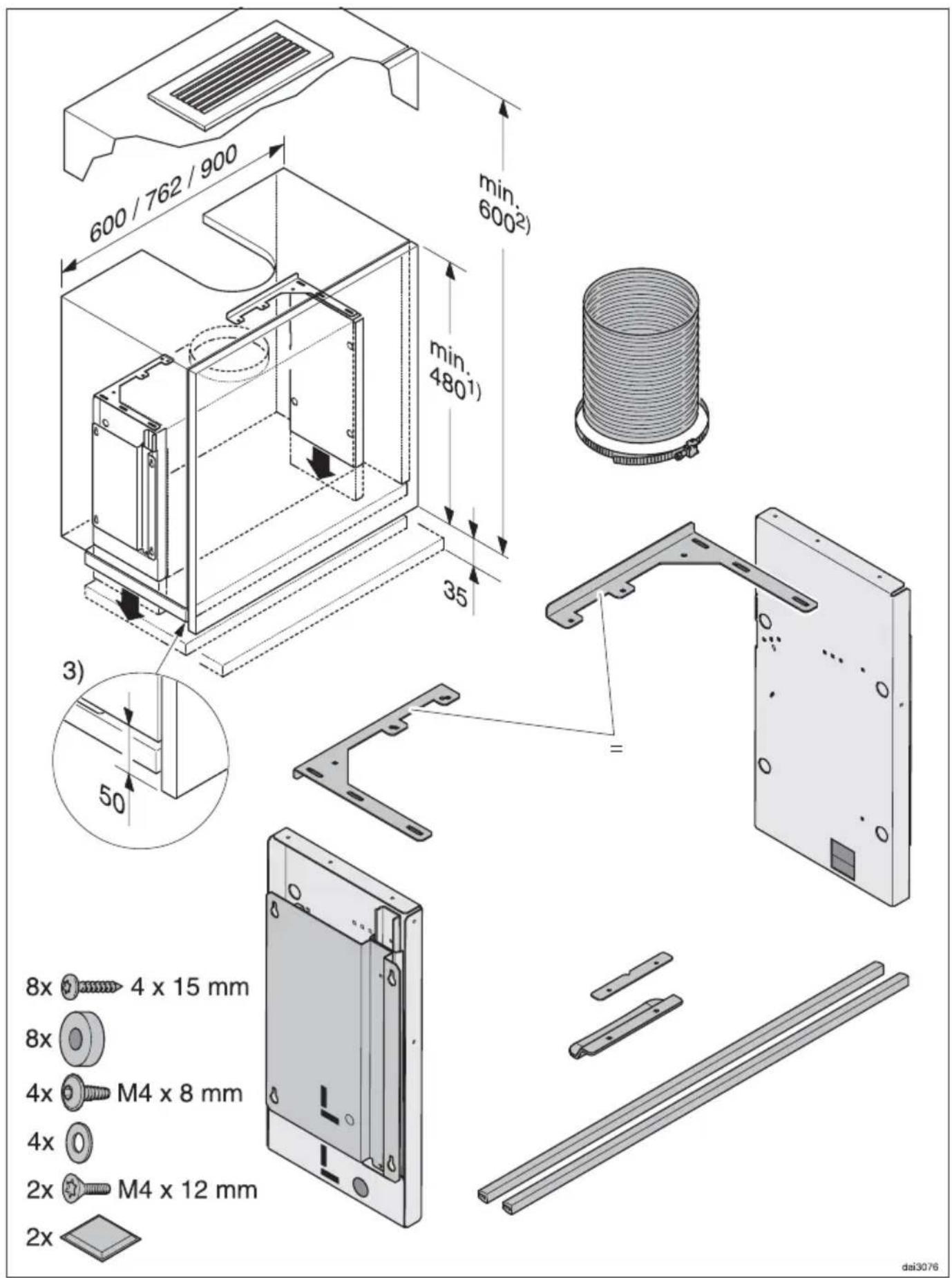

600 / 762 / 900 min. 600²) min. 480¹) 35 3) 50 8x 4 x 15 mm 8x 4x M4 x 8 mm 4x 2x M4 x 12 mm 2x doi3076

Läs bruks- och monteringsanvisningen för fläkten innan du monterar monteringsramen och fläkten.

Anslut fläkten och monteringsramen till elnätet först när alla delar är fär-digmonterade.

1) Skåphöjd vid frånluftsdrift där luften ska föras uppåt ur skåpet.
2) Skåphöjd vid cirkulationsdrift med ombyggnadssats DUU 151.
3) Skåpet ska kortas med 50 mm i förhållande till skåpluckan.

För övriga skåpmätt gäller anvisningarna i mättritningarna för DA 3360, 3460, 3480 och 3490.

Ingen bottenplatta behövs.

Det är inte möjligt att montera en monteringsram på fläkten DA 3490 när den byggs in i ett 600 mm brett skåp.

⚠ Vid nedsänkt fläkt måste säkerhetsavständen till hällen hållas.

Tänk på att utrymmet under fläkten ska hållas fritt så att inget hamnar ivägen när fläkten sänks ner, till exempel si-doskåp.

Tänk också på att inget är ivägen inne i inbyggnadsskåpet.

Sätt heller inte fast några delar på fläkt- en som kan hindra en fri väg för den.

⚠ Strömkabeln får inte hamna i kläm när fläkten åker upp och ner.

Montering

■ Se arbetsstegen från sidan 26 när du ska montera.

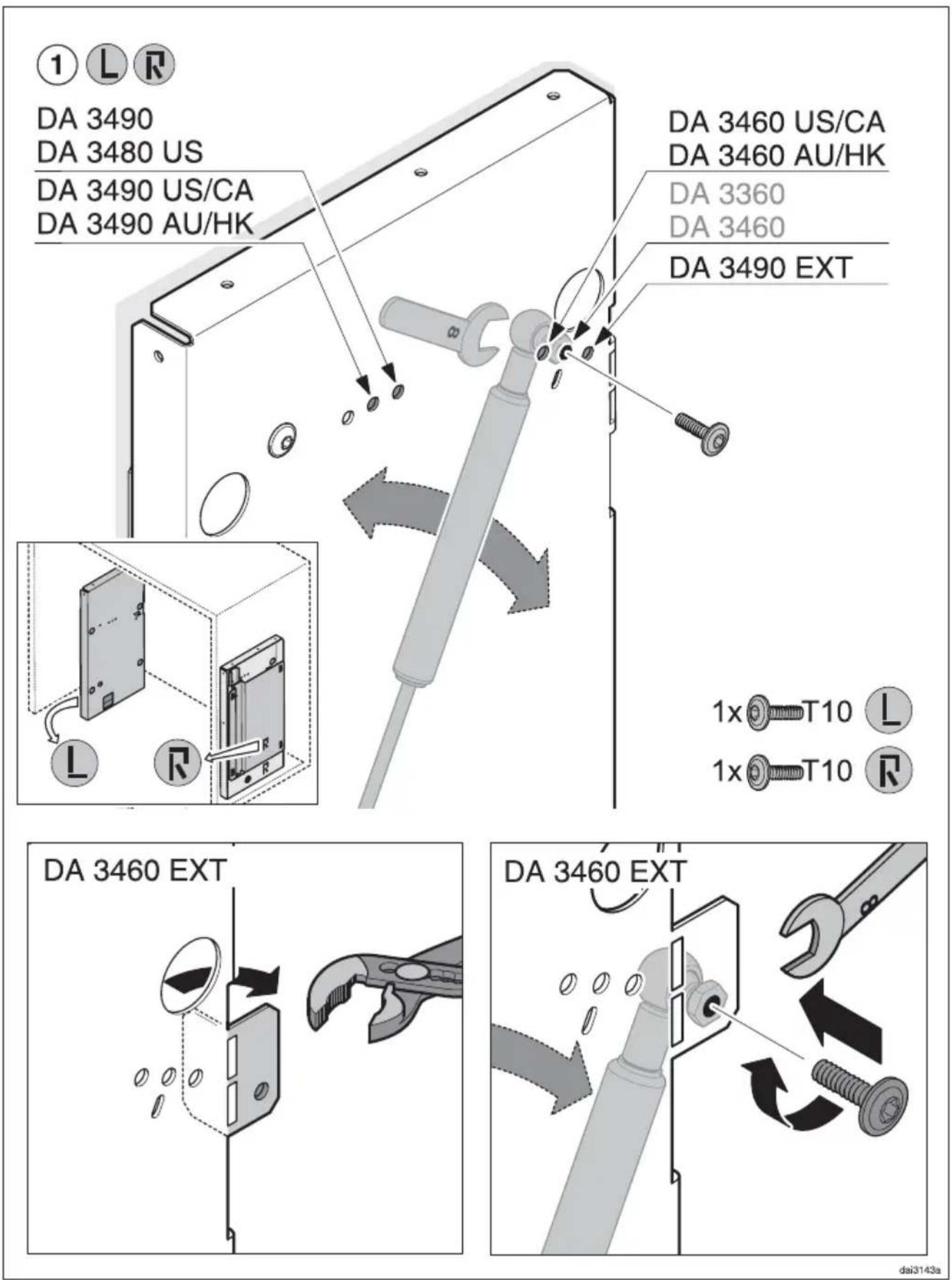

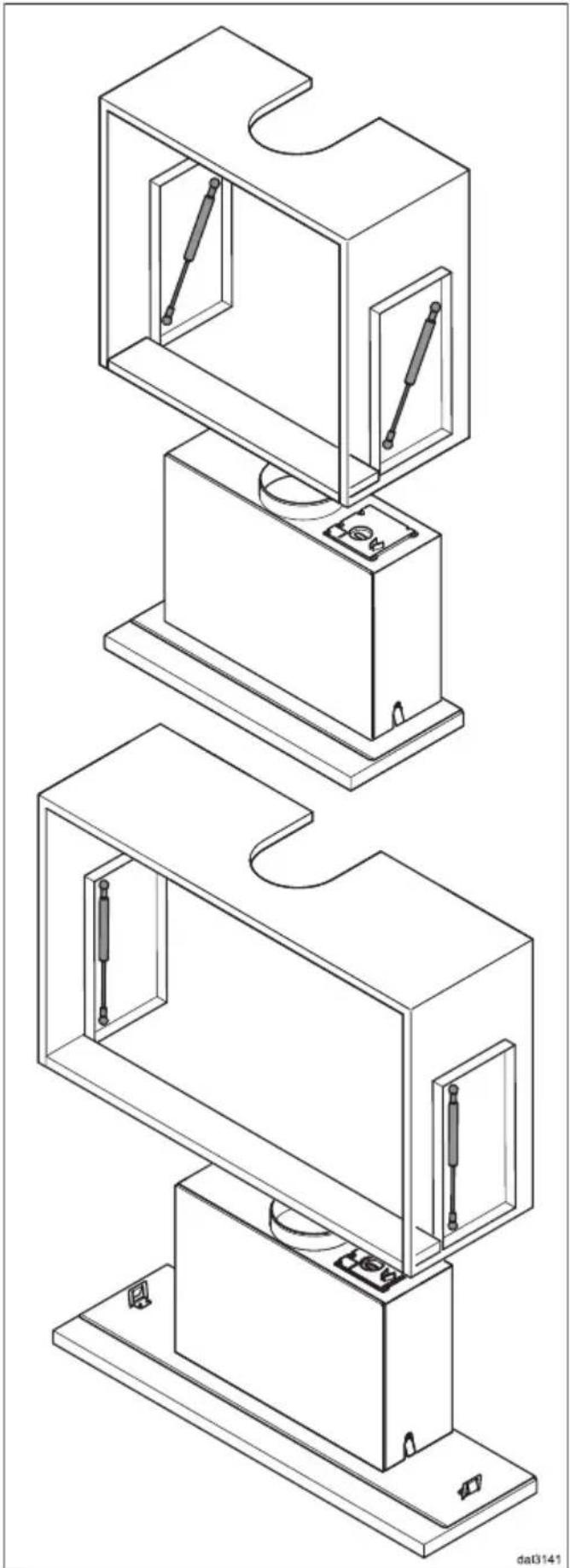

En gastrycksfjäder hjälper till att dra fläkten upp och ner.

Den övre fästpunkten till gastrycksfjädern varierar beroende på fläktens vikt. Beroende på bredd och utförande varierar fläktens vikt.

Ju tyngre fläkten är desto längre fram måste fästpunkten placeras.

En korrekt inbyggnad är viktigt för att fläkten ska kunna röra sig upp och ner.

■Positionera därför gastrycksfjädern innan monteringen såsom beskrivs i de första arbetsstegen.

■ Att sänka fläkten kräver en flexibel koppling av frånluftskanalen. Använd den medföljande högflexible frånluftskanalen.

För att undvika att ovansidan på ångskärmen repas av skåpdörren måste du tänka på följande

– när du drar ut ångskärmen måste den först dras neråt och spärra fast

- när fläkten åker upp igen måste ångskärmen skjutas in till spärren.

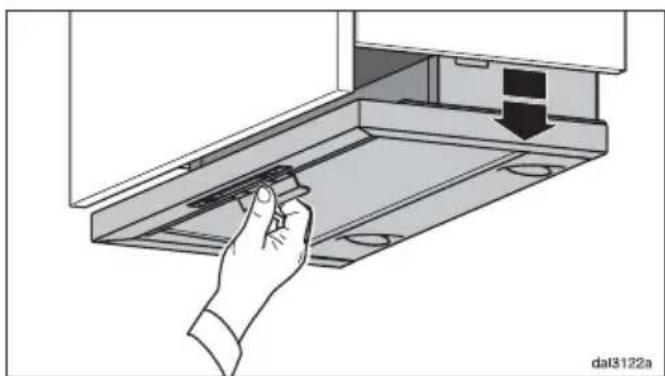

■ Ta tag i handtaget på fläkten och dra neråt tills den spärrar fast.

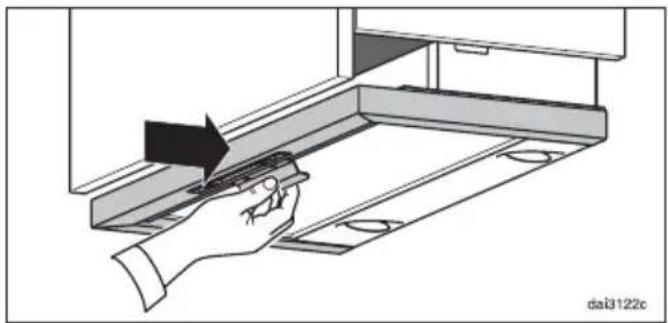

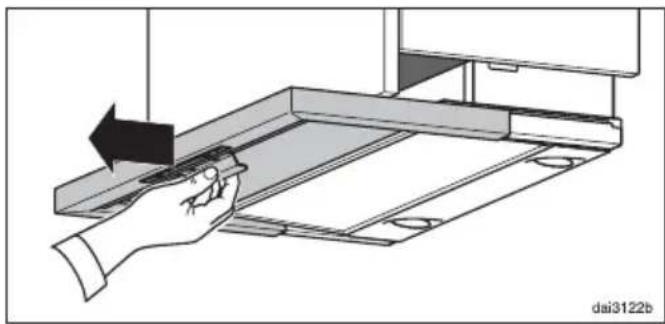

■ Dra efter det ut ångskärmen framåt.

Fläkten kopplas in såsom beskrivs i bruksanvisningen.

■ När du är klar med maten skjuter du in ångskärmen till spärren igen.

Då kopplar fläkten från.

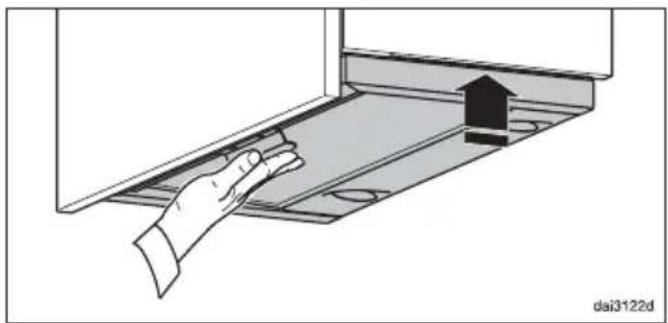

■ Tryck efter det upp fläkten med hjälp av handtaget till spärren.

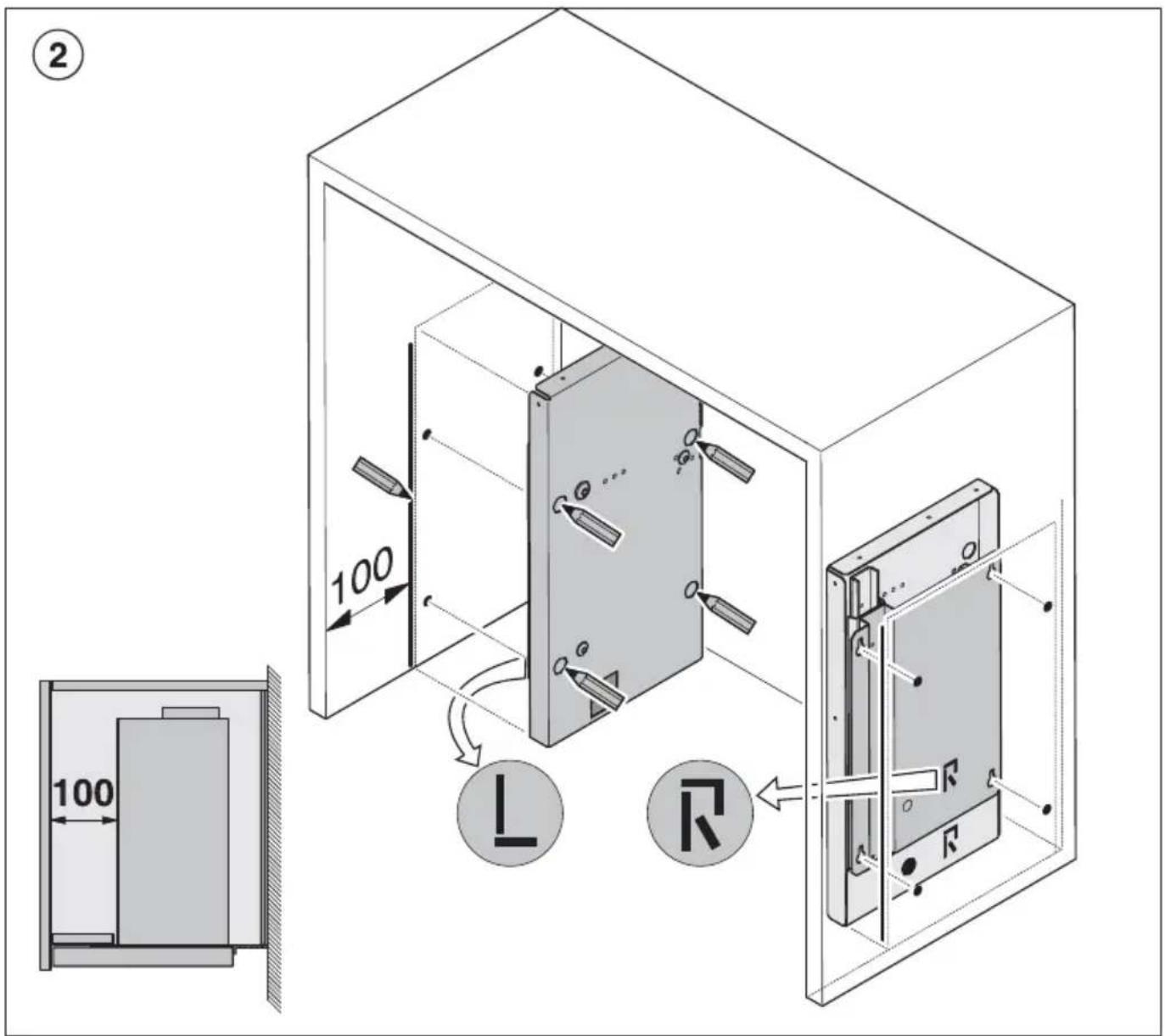

① L R DA 3490 DA 3480 US DA 3490 US/CA DA 3490 AU/HK DA 3460 US/CA DA 3460 AU/HK DA 3360 DA 3460 DA 3490 EXT 1x T10 L 1x T10 R DA 3460 EXT DA 3460 EXT dai3143a
