GEBRUIKSAANWIJZING DA 263 i MIELE

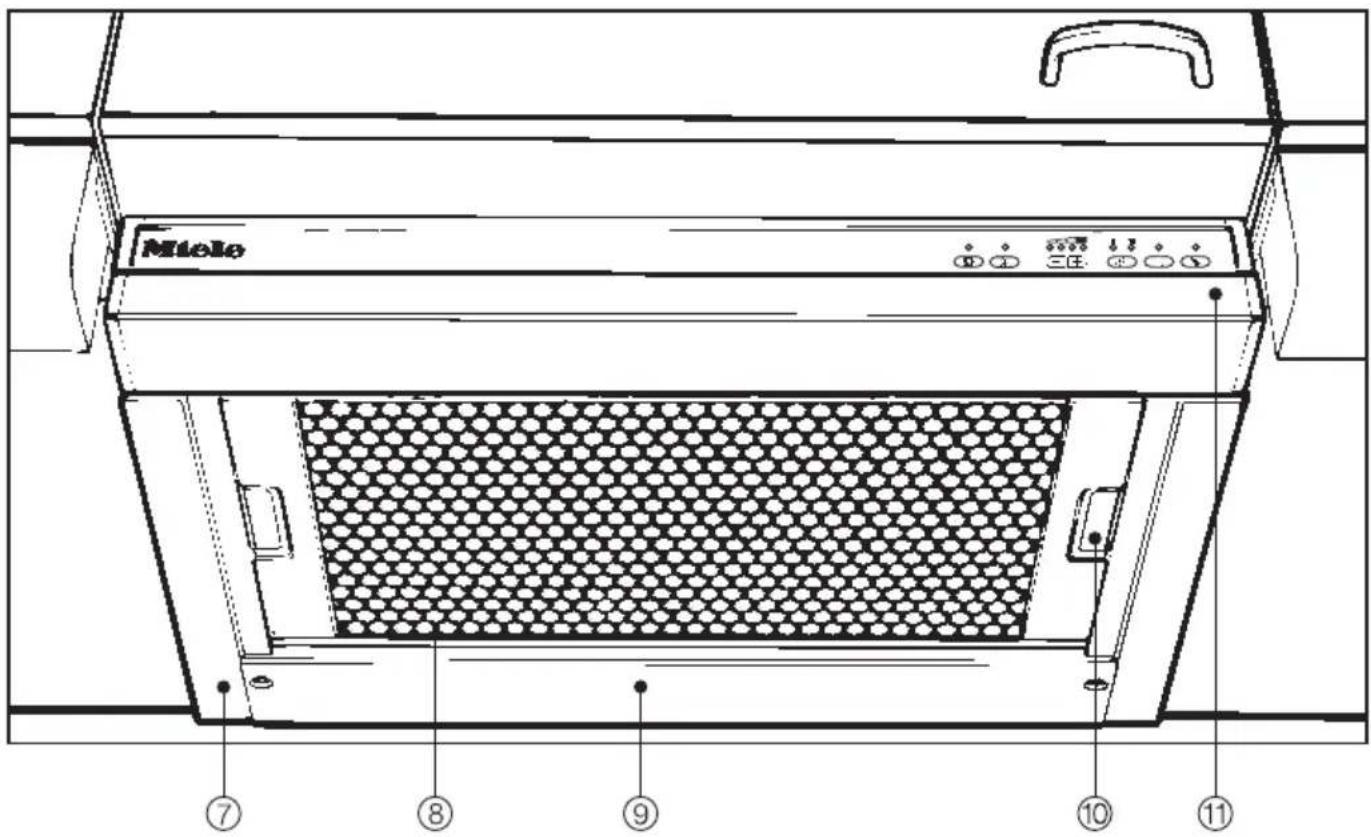

Inhoud 26Een bijdrage aan de bescherming van ons milieu Het verpakkingsmateriaal De verpakking beschermt het apparaat tegen transportschade. Gekozen is voor verpakkingsmateriaal dat niet schadelijk is voor het milieu, op verantwoorde wijze kan worden afge- dankt en dus voor hergebruik geschikt is. Hergebruik van het verpakkingsmateri- aal vermindert de afvalproductie en het gebruik van grondstoffen. De vakhandelaar neemt de verpakking over het algemeen terug. Het afdanken van het apparaat Apparaten die u afdankt bevatten nog waardevolle stoffen/materialen. Zet uw apparaat daarom niet zomaar bij het grofvuil, maar informeer ook hier- voor bij de gemeente naar mogelijkhe- den voor hergebruik van het materiaal (bijv. schrootverwerking). Zorg er voor dat kinderen niet bij het af- gedankte apparaat kunnen komen. Zie hiervoor hoofdstuk: "Veiligheidsin- structies en waarschuwingen". Een bijdrage aan de bescherming van ons milieu 27Een bijdrage aan de bescherming van ons milieu Een bijdrage aan de bescherming van ons milieu 28De afzuigkap kan op 2 manieren wor- den gebruikt: – met luchtafvoer: De aangezogen lucht wordt door de vetfilters

gereinigd en naar buiten af- gevoerd. – met luchtcirculatie: De aangezogen lucht wordt door de vetfilters

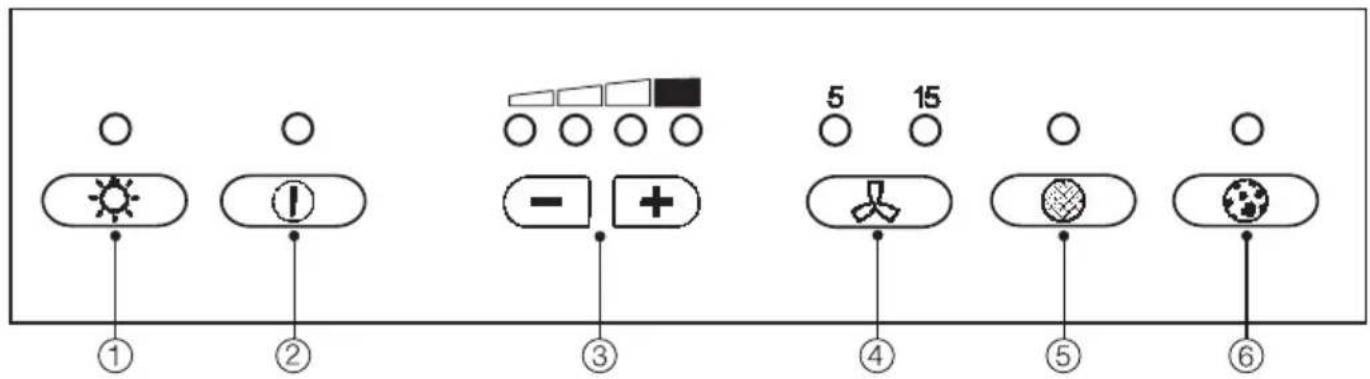

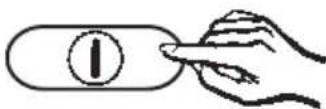

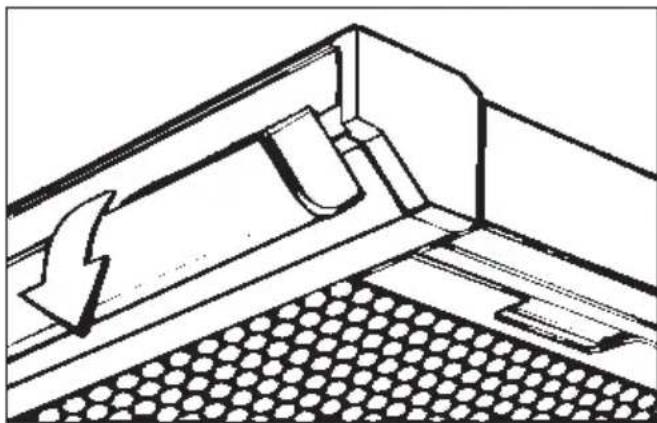

en bovendien door het ac- tief koolstoffilter gereinigd. De lucht komt via een opening aan de bovenkant van de keukenkast weer in de keuken terecht. Controleer voordat u de afzuigkap voor het eerst gebruikt of er een ac- tief koolstoffilter is geplaatst. Zie: "Reiniging en onderhoud". b Toets voor de kookplaatverlichting Met deze toets kunt u de kookplaatver- lichting in- en uitschakelen, ook wan- neer de afzuigkap niet in gebruik is. Het wasemscherm moet eerst enkele cm naar buiten worden getrokken. Wanneer de kookplaatverlichting is in- geschakeld, brandt het controlelampje boven de toets. c Aan/Uit - toets Met deze toets kunt u de afzuiging in- schakelen en weer uitschakelen. Wanneer de afzuigkap is ingeschakeld, brandt het controlelampje boven de toets. d Toetsen voor het afzuigvermogen Met deze toetsen kunt u het vermogen van de afzuigkap in vier standen afstel- len op de intensiteit van de dampvor- ming. De controlelampjes boven de _ toetsen geven aan welk afzuigvermo- gen u heeft gekozen. e Toets voor de uitlooptijd Met deze toets kunt u de afzuiging nog 5 of 15 min. laten werken. De afzuigkap wordt na afloop van de gekozen uitloop- tijd automatisch uitgeschakeld. f Vetfiltertoets Met deze toets kunt u controleren hoe- veel uur de vetfilters in gebruik zijn. Is het ingestelde max. aantal uren be- reikt, gaat het controlelampje branden. g Koolstoffiltertoets Met deze toets kunt u controleren hoe- veel uur het actief koolstoffilter in ge- bruik is. Is het ingestelde max. aantal uren be- reikt, gaat het controlelampje branden. h Wasemscherm Het wasemscherm kan traploos naar buiten worden getrokken tot u weer- stand voelt. U kunt de afzuigkap in- en uitschakelen door het wasemscherm naar buiten te trekken en weer naar binnen te schuiven. Het controlelampje boven de Aan/Uit- toets moet dan branden. k Vetfiltervergrendeling Hiermee kunt u de vetfilters i ontgren- delen, zodat u ze uit de afzuigkap kunt halen. l Voor het bedieningspaneel kan wor- den gemonteerd: –een aluminium frontpaneel, verkrijg- baar bij de Miele-vakhandel; –de lichtlijst van het meubelassorti- ment. Een bijdrage aan de bescherming van ons milieu 29Veiligheidsinstructies en waarschuwingen Deze afzuigkap voldoet aan de voorgeschreven veiligheidsbepalin- gen. Door ondeskundig gebruik kun- nen personen echter letsel oplopen en kan er materiële schade ont- staan. Lees deze gebruiksaanwijzing eerst aandachtig door voordat u uw af- zuigkap voor het eerst gebruikt. U vindt hierin belangrijke instructies met betrekking tot de veiligheid, de montage, het gebruik en het onder- houd van het apparaat. Dat is veili- ger voor uzelf en u voorkomt onno- dige schade aan uw apparaat. Bewaar deze gebruiksaanwijzing en geef deze door aan een volgende eigenaar van de afzuigkap. Efficiënt gebruik Deze afzuigkap is uitsluitend be- stemd voor huishoudelijk gebruik. De fabrikant is niet verantwoordelijk voor schade die wordt veroorzaakt door een ander gebruik dan hier aange- geven of door een foutieve bediening. Technische veiligheid Voordat u de afzuigkap aansluit dient u altijd de aansluitgegevens (beveiliging, spanning en frequentie) op het typeplaatje met die van het elek- triciteitsnet te vergelijken. Deze moeten beslist overeenkomen. Raadpleeg bij twijfel een elektricien. De elektrische veiligheid van de af- zuigkap is uitsluitend gegaran- deerd als deze wordt aangesloten op een aardingssysteem dat volgens de geldende veiligheidsbepalingen is geïn- stalleerd. Als u twijfelt of dat het geval is, laat de huisinstallatie dan door een vakman / vakvrouw inspecteren. De fabrikant kan niet aansprakelijk wor- den gesteld voor schade die wordt ver- oorzaakt door een ontbrekende of beschadigde aarddraad (bijv. een elek- trische schok). Ondeskundig uitgevoerde installa- tie- en onderhoudswerkzaamhe- den leveren, evenals ondeskundig uit- gevoerde reparaties, grote risico’s op voor de gebruiker. Laat installatiewerkzaamheden, onder- houdswerkzaamheden en reparaties aan elektrische apparaten uitsluitend uitvoeren door erkende vakmensen. Veiligheidsinstructies en waarschuwingen 30Er staat alleen dan geen elektri- sche spanning op de afzuigkap, als aan één van de volgende voorwaar- den is voldaan: – als de hoofdschakelaar van de huisinstallatie is uitgeschakeld; – of als de stekker uit het stopcontact is getrokken. Trek niet aan de aansluitkabel, maar aan de stekker als u de stroom van het apparaat wilt halen. Deze afzuigkap mag niet via een verlengkabel op het elektriciteits- net worden aangesloten. Met verlengkabels kan een veilig ge- bruik van de afzuigkap niet worden gewaarborgd (gevaar voor oververhit- ting). Gebruik Werk nooit met open vuur onder de afzuigkap: flamberen, grilleren etc. is verboden. Een afzuigkap die in gebruik is trekt de vlammen in de filters aan, waardoor het daarin verzamelde vet vlam kan vatten. Bij gebruik van de afzuigkap bo- ven een gaskookplaat moet u er beslist op letten dat er altijd een pan staat op de gaspit die in gebruik is. De afzuigkap kan door de hitte van de vlammen beschadigen. Schakel de afzuigkap altijd in zo- dra u één van de kookzones in ge- bruik neemt. Doet u dat niet, dan kan zich condens- water ophopen, wat corrosie aan het apparaat kan veroorzaken. Blijf er altijd bij als u met olie en vet werkt. Oververhitte olie en oververhit vet kan vlam vatten en de afzuigkap in brand steken. Gebruik de afzuigkap nooit zonder vetfilters. Als u dat wel doet zetten zich vuil en vet in de afzuigkap af, waardoor deze op den duur niet meer goed zal functio- neren. Reinig of vervang de filters regel- matig. Oververzadigde filters leve- ren gevaar op voor brand! Gebruik van sommige reinigings- middelen kan tot verkleuringen van de metalen vetfilters leiden. Deze verkleuringen hebben echter geen nadelig effect op het gebruik en de werking van de filters. Gebruik voor het reinigen van de afzuigkap nooit een stoomreiniger. Stoom kan in aanraking komen met de- len van het apparaat die onder span- ning staan en zo kortsluiting veroor- zaken. Veiligheidsinstructies en waarschuwingen 31Montage De afstand tussen de kookplaat en de afzuigkap moet bij: – elektrische fornuizen minimaal 45 cm bedragen; – gasfornuizen minimaal 65 cm bedragen. Als u de afzuigkap bij een afstand van minimaal 65 cm boven een gaskookplaat wilt monteren, is dat al- leen geoorloofd, wanneer de volgende nominale verwarmingsvermogens niet worden overschreden: Gasfornuis Maximaal nominaal verwarmingvermogen Één gaspit 2,7 kW Alle gaspitten 7,5 kW Oven 3,5 kW Gaskookplaat Maximaal nominaal verwarmingvermogen Één kookzone 3,5 kW Alle kookzones 10,3 kW Gaskookplaat met glaskeramische plaat De gegevens over nominale verwarmingsvermo- gens gelden niet voor gaskookplaten met glaske- ramische plaat. Neem beslist de voorschriften van de kookplaatfabrikant in acht. Het is niet toegestaan de afzuig- kap boven stookplaatsen voor vas- te brandstoffen te monteren. Voor het aanleggen van de luchtaf- voer mogen alleen buizen of slan- gen van niet-brandbaar materiaal wor- den gebruikt. Deze zijn verkrijgbaar bij de Miele-vak- handel of bij de afdeling Onderdelen van Miele Nederland B.V. De lucht mag niet worden afge- voerd via een in gebruik zijnde schoorsteen, noch via een schacht die wordt gebruikt voor de ontluchting van ruimten waarin wordt gestookt. Als de lucht moet worden afge- voerd via een schoorsteen die niet meer in gebruik is, dan dient u eerst uw schoorsteenveger te raadplegen. Wees voorzichtig bij gelijktijdig ge- bruik van de afzuigkap en een stookplaats die gebruik maakt van de lucht die zich in die ruimte bevindt (zo- als gas-, olie- of kolenkachels, geisers, boilers, warmwaterketels, gaskookpla- ten, gasovens). De afzuigkap onttrekt aan de ruimte waarin ze zich bevindt en aan de aan- grenzende ruimten zuurstof en daar- mee lucht die de stookplaats nodig heeft voor de verbranding. Bovendien kan er door de zuigkracht van de afzuigkap lucht worden terugge- zogen uit de schoorsteen of de schacht en kunnen stookplaatsen die met de schoorsteen zijn verbonden be- schadigd raken. Het gelijktijdig gebruik van de afzuig- kap en één van de bovengenoemde apparaten is ongevaarlijk als de onder- druk maximaal 4 Pa (0,04 mbar) is, waardoor er geen gevaar bestaat dat de afvoergassen van de stookplaats worden teruggezogen. Veiligheidsinstructies en waarschuwingen 32Dit kunt u bereiken door niet afsluitbare openingen, bijv. in deuren, ramen, luchttoevoer-/luchtafvoer-muurkasten of door andere technische voorzieningen die voor een constante toevoer van lucht zorgen die nodig is voor het sto- ken. Opmerking: bij de beoordeling van de situatie moet er altijd naar het gehele luchtgeleidingssysteem in de woning worden gekeken. Bij twijfel kunt u uw schoorsteenveger raadplegen. Wanneer de afzuigkap met luchtcircula- tie wordt gebruikt (met een actief kool- stoffilter), dan ist dit zonder beperking mogelijk. Het afdanken van het apparaat Wanneer u uw oude of defecte af- zuigkap afdankt, dient u deze in verband met de veiligheid onbruikbaar te maken. Trek de stekker uit het stopcontact en maak zowel de stekker als de aansluit- kabel onbruikbaar. Daarmee voorkomt u dat het apparaat voor andere doeleinden wordt gebruikt dan waarvoor het bestemd is. Wanneer de veiligheidsinstructies niet worden opgevolgd kan de fabri- kant niet verantwoordelijk worden gesteld voor schade die daar even- tueel het gevolg van is. Veiligheidsinstructies en waarschuwingen 33Bediening Het inschakelen van de afzui- ging Trek het wasemscherm naar buiten. Klap het frontpaneel, resp. de licht- lijst naar beneden. Druk op de Aan/Uit - toets. Wanneer u de afzuigkap voor het eerst gebruikt start de afzuigkap in die standen die in de fabriek zijn ingesteld: – Verlichting: aan – Afzuigvermogen: 2. U kunt de gewenste functies kiezen door met de vinger kort op de toetsen te drukken. Attentie Wanneer u na gebruik van de afzuig- kap het wasemscherm naar binnen schuift zonder de afzuiging en de ver- lichting uit te schakalen, dan gaan de afzuiging en de verlichting vanzelf uit. De keer daarop start de afzuigkap met afzuigvermogen 2 en met de verlich- ting aan. Het in- en uitschakelen van de verlichting Druk op de toets voor de kookplaat- verlichting. Wanneer de verlichting is ingeschakeld brandt het controlelampje boven de toets. Het kiezen van het afzuigver- mogen U kunt tussen vier vermogensstanden kiezen, afhankelijk van de intensiteit van de dampvorming. Voor normaal gebruik is de laagste ver- mogensstand of één van de middelste vermogensstanden voldoende. Wanneer u aanbraadt en levensmidde- len kookt waarbij veel luchtjes vrijko- men, raden wij u aan de intensiefstand te gebruiken. Kies met de _ toetsen het ge- wenste afzuigvermogen. $ toets = lager vermogen > toets = hoger vermogen Bediening 34De controlelampjes boven de _ toetsen geven aan welk afzuigvermo- gen u heeft gekozen: laagste stand . . . . . . . . . intensiefstand Het activeren van de uitloop- tijdfunctie Wanneer er na het koken nog kook- luchtjes in de keuken hangen kunt u het beste de uitlooptijdfunctie activeren. Hiermee blijft de afzuiging nog 5 of 15 minuten in werking en wordt daarna au- tomatisch uitgeschakeld. Druk op de toets voor de uitlooptijd. 5 minuten uitlooptijd stelt u in door de toets 1 x in te drukken. 15 minuten uitlooptijd stelt u in door de toets 2 x in te drukken. 3 x drukken = uitschakelen Welke van de twee uitlooptijden is geko- zen is te zien aan het bijbehorende con- trolelampje. De uitlooptijd kunt u deactiveren door zo vaak op de toets te drukken totdat het controlelampje uitgaat. Het uitschakelen van de afzui- ging Schakel de afzuiging met de Aan/Uit - toets uit

schuif het wasemscherm naar bin- nen totdat u weerstand voelt. Automatische uitschakeling Wanneer de afzuigkap wel is ingescha- keld, maar 10 uur lang niet wordt ge- bruikt, wordt de afzuiging automatisch uitgeschakeld. De verlichting blijft aan. Door op een willekeurige toets te drukken kunt u de afzuiging weer in- schakelen. Bediening 35Tellers die het aantal uren regi- streren dat de filters in gebruik zijn De afzuigkap beschikt over twee tellers die de uren registreren die de vetfilters en het actief koolstoffilter in gebruik zijn. De teller voor de vetfilters is vanuit de fabriek op een bepaalde tijd ingesteld. Deze tijd kan worden gewijzigd. Zie hoofdstuk: "Te programmeren func- ties". De teller voor het actief koolstoffilter is vanuit de fabriek op een onbepaalde tijd ingesteld. U moet zelf een tijd instellen. Zie hoofdstuk: "Te programmeren func- ties". Na afloop van de ingestelde tijd brandt het controlelampje boven de vetfilter- toets resp. boven de koolstoffiltertoets. De vetfilters moeten dan worden gerei- nigd en het actief koolstoffilter moet dan worden vervangen. Het controleren van het aantal uren dat de filters in gebruik zijn Vóór afloop van de ingestelde tijd kunt u controleren hoeveel procent van de ingestelde tijd al is verstreken.

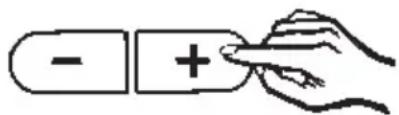

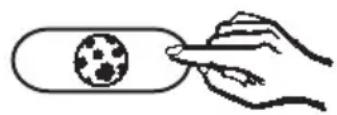

Druk op de vetfiltertoets of de kool- stoffiltertoets. Het aantal knipperende controlelamp- jes boven de _ toetsen geeft aan hoeveel procent van de ingestelde tijd inmiddels is verstreken. 1 controlelampje = minder dan 25 % 2 controlelampjes= minder dan 50 % 3 controlelampjes= minder dan 75 % 4 controlelampjes= minder dan 100 % Wanneer de afzuigkap wordt uitgescha- keld of de stroom uitvalt blijven de gere- gistreerde uren opgeslagen. Bediening 36Het wijzigen van het aantal uren dat de tellers van de filters registreren Zoals eerder vermeld beschikt de af- zuigkap over twee tellers die de uren re- gistreren die de vetfilters en het actief koolstoffilter in gebruik zijn. Deze tijd kunt u zelf instellen en aan uw kookgewoonten aanpassen. Kies een korte tijd als u veel braadt en frituurt. – Vetfilters De teller voor de vetfilters is op 30 uur ingesteld. U kunt deze tijd verlengen of ook ver- korten. U kunt kiezen tussen 20, 30, 40 of 50 uur. Schakel de afzuiging met de Aan/Uit - toets uit

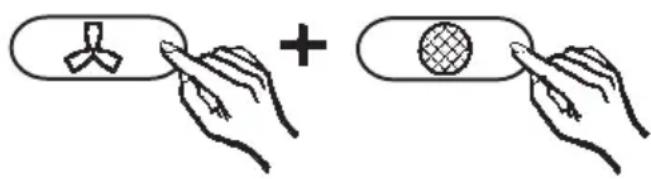

schuif het wasemscherm naar bin- nen. Druk tegelijk op de toets voor de uit- looptijd en de vetfiltertoets. De controlelampjes boven deze toet- sen knipperen. Kies met de _ toetsen de gewen- ste tijd. De ingestelde tijd wordt door één van de controlelampjes boven de _ toetsen aangegeven: 1e controlelampje van links: 20 uur 2e controlelampje van links: 30 uur 3e controlelampje van links: 40 uur 4e controlelampje van links: 50 uur Bevestig de gewijzigde tijdsinstelling met de vetfiltertoets. Doet u dit niet binnen 4 minuten, dan neemt de afzuigkap automa- tisch de "oude" gegevens over. – Actief koolstoffilter Actief koolstoffilters zijn nodig bij lucht- circulatie; niet bij luchtafvoer. Daar de afzuigkap standaard op lucht- afvoer is ingesteld, is de teller voor het actief koolstoffilter op "Oneindig" gezet. Alleen bij luchtcirculatie moet u het aan- tal uren zelf instellen. Schakel de afzuiging met de Aan/Uit - toets uit

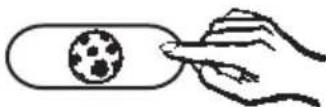

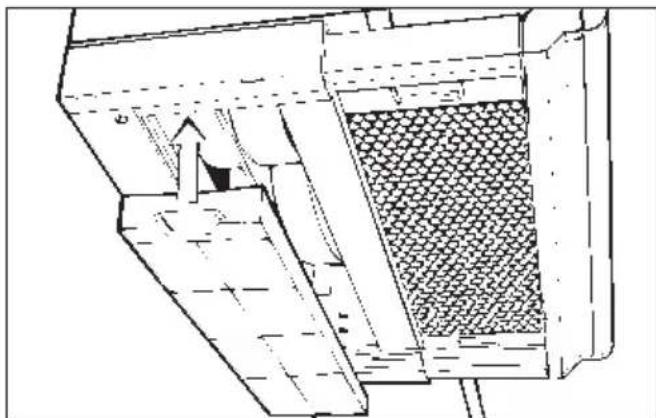

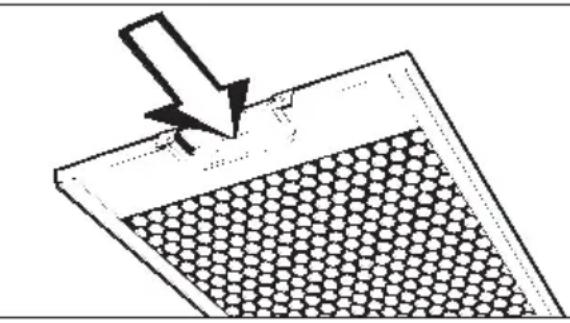

schuif het wasemscherm naar bin- nen. Bediening 37Druk gelijktijdig op de toets voor de uitlooptijd en de koolstoffiltertoets. De controlelampjes boven deze toet- sen knipperen. Kies met de _ toetsen de gewen- ste tijd. De ingestelde tijd wordt door één van de controlelampjes boven de _ toetsen aangegeven: 1e controlelampje van links: 120 uur 2e controlelampje van links: 180 uur 3e controlelampje van links: 240 uur 4e controlelampje van links: oneindig (alleen bij luchtafvoer) Bevestig de gewijzigde tijdsinstelling met de koolstoffiltertoets. Doet u dit niet binnen 4 minuten, dan neemt de afzuigkap automa- tisch de "oude" gegevens over. Bediening 38Reiniging en onderhoud Haal vóór alle reinigings- en onder- houdswerkzaamheden aan de af- zuigkap de spanning van het appa- raat door – de hoofdschakelaar van de huisinstallatie uit te schakelen of – de stekker van het apparaat uit de contactdoos te trekken. Het reinigen van de ommante- ling Reinig de ommanteling van de afzuig- kap met een warm sopje van een mild afwasmiddel. Maak de ommanteling vervolgens met een doek droog. Gebruik nooit zand-, soda-, zuur- of chloridehoudende reinigingsmidde- len! Deze tasten het oppervlak aan. Het reinigen van de vetfilters De recyclebare metalen vetfilters in de afzuigkap nemen de vaste deeltjes uit de keukendampen op (vet, stof etc.) en zorgen er zo voor dat de afzuigkap niet vuil wordt. Reinig de vetfilters altijd zodra het con- trolelampje boven de vetfiltertoets brandt. Bij een overmatig vervuild filter be- staat er gevaar voor brand! Om de vetfilters te verwijderen dient u de vergrendelingen naar het mid- den van de filters te drukken. Verwijder de vetfilters. Reinig de vetfilters. Dit kan met de hand of in de afwas- automaat. – In het eerste geval gebruikt u een afwasborstel en een warm sopje van afwasmiddel. – In het tweede geval plaatst u de fil- ters loodrecht in het onderrek. Leg de vetfilters na het reinigen op een vochtopnemende onderlaag te drogen. Reiniging en onderhoud 39Wanneer u de vetfilters heeft verwij- derd kunt u het beste die delen van de ommanteling waar u bij kunt ko- men ontdoen van het vet dat zich daar heeft vastgezet. Daarmee voorkomt u brand. Let er bij het plaatsen van de ve- tiflters op dat de vergrendelingen naar de kookplaat wijzen. Mocht er een keer een vetfilter ver- keerd geplaatst zijn, dan moet u het filter door de uitsparingen met een kleine schroevendraaier ontgrende- len. Zet nadat u de vetfilters terug hebt gezet de filterteller op "0". Druk daarvoor ca. 3 seconden op de vetfiltertoets. Gebruik van sommige reinigings- middelen kan tot verkleuringen van de metalen vetfilters leiden. Deze verkleuringen hebben echter geen nadelig effect op het gebruik en de werking van de filters. Actief koolstoffilter Het plaatsen / vervangen van het ac- tief koolstoffilter Wanneer de afzuigkap op luchtcircula- tie wordt aangesloten moet er naast de vetfilters ook nog een actief koolstoffil- ter worden geplaatst. Dit neemt alle keukenluchtjes op. Trek het wasemscherm naar buiten en verwijder het achterste vetfilter. Druk om het actief koolstoffilter te plaatsen of te vervangen de vergren- delingen naar het midden van het fil- ter. Let er bij het plaatsen van het actief koolstoffilter op, dat de vergrendelin- gen naar de kookplaat wijzen. Vervang het actief koolstoffilter altijd zo- dra het controlelampje boven de kool- stoffiltertoets brandt. Zet nadat u het actief koolstoffilter hebt vervangen de filterteller weer op "0". Druk daarvoor ca. 3 seconden op de koolstoffiltertoets. Reiniging en onderhoud 40Het vervangen van de TL-buis of starten Haal de spanning van de afzuigkap door – de hoofdschakelaar van de huisinstallatie uit te schakelen of – de stekker van het apparaat uit de contactdoos te trekken. Draai de bevestigingsschroeven links en rechts los en haal ze er uit. Houd de lampafdekking daarbij vast. Verwijder de lampafdekking. Ontgrendel de TL-buis of de starter door eraan te draaien. Neem ze uit de houders. Vervang de TL-buis of de starter. Reiniging en onderhoudTechnische Dienst Storingen Voor storingen die u niet zelf kunt ver- helpen dient u: – uw Miele-vakhandelaar

• – de Technische Dienst van Miele Nederland B.V. te waarschuwen. Het adres en de telefoonnummers van Miele Nederland B.V. en de diverse af- delingen vindt u op de achterzijde van deze gebruiksaanwijzing. Voor een goede en vlotte afhandeling is het noodzakelijk dat de Technische Dienst weet welk type apparaat u heeft en welk nummer dit heeft. Beide gegevens vindt u op het type- plaatje. Dat is zichtbaar nadat u het achterste vetfilter heeft verwijderd. Miele Service Verzekering Cer- tificaat Voor informatie over het Miele Service Verzekering Certificaat kunt u zich wen- den tot uw Miele-vakhandelaar of de bij- gaande folder raadplegen. Technische Dienst 42Elektrische aansluiting en technische gegevens Elektrische aansluiting Deze afzuigkap mag alleen door een erkend elektricien op het elektriciteits- net worden aangesloten. Deze afzuigkap is voorzien van een aansluitkabel en een stekker met be- schermingscontact (randaarde), ge- schikt voor aansluiting op ~220-230 V 50 Hz. Deze afzuigkap mag uitsluitend worden aangesloten op een contactdoos met beschermingscontact (randaarde). De afzuigkap mag uitsluitend op een huisinstallatie worden aangesloten die volgens NEN 1010 is geïnstalleerd. Om extra veiligheid te kunnen garande- ren wordt er in de EU-voorschriften en richtlijnen voor Nederland geadviseerd om de huisinstallatie van een aardlek- schakelaar te voorzien. Een aansluiting door middel van een contactdoos wordt aanbevolen, omdat dit de eventuele werkzaamheden voor de Technische Dienst makkelijker maakt. Let erop dat u bij de contact- doos kunt komen als het apparaat is in- gebouwd. Als u na inbouw van het apparaat niet meer bij de contactdoos kunt komen of als er sprake is van een vaste aanslui- ting, dient ter plaatse een 4-polige schakelaar te worden geïnstalleerd waarvan de contactopening bij uitge- schakelde toestand tenminste 3 mm moet bedragen. Hiertoe behoren zelfuit- schakelaars, zekeringen en relais (EN 60 335). De benodigde aansluitgegevens vindt u op het typeplaatje, dat zich rechts bo- ven de cassette voor het actief koolstof- filter bevindt. Controleer of deze gegevens overeen- komen met de spanning en de frequen- tie van het elektriciteitsnet. Technische gegevens Aansluitwaarde p. 205
• W Verlichting p. 15
• W Netspanning p. 230
• V Frequentie p. 50
• Hz Zekering p. 10
• A Aansluitkabel met stekker p. 1
• ,50 m Afzuigvermogen – bij luchtafvoer Ø 125 mm Volgens DIN 44971 -430 m p. 150

– bij luchtcirculatie. . . . . . . 80-280 m

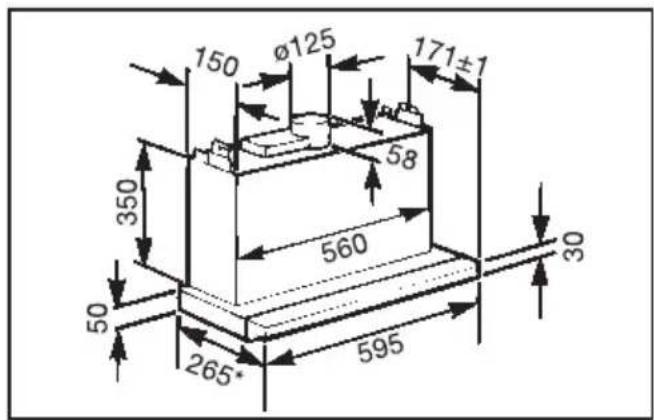

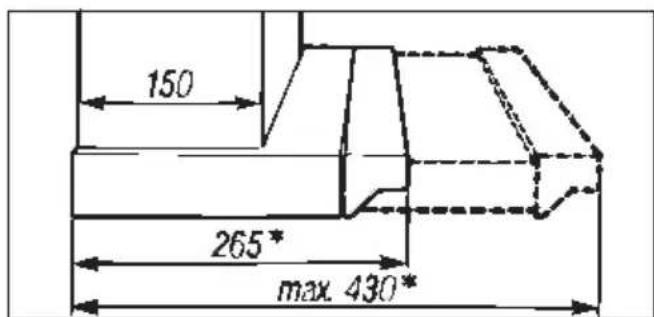

Elektrische aansluiting en technische gegevens 43Montage Maten van de afzuigkap

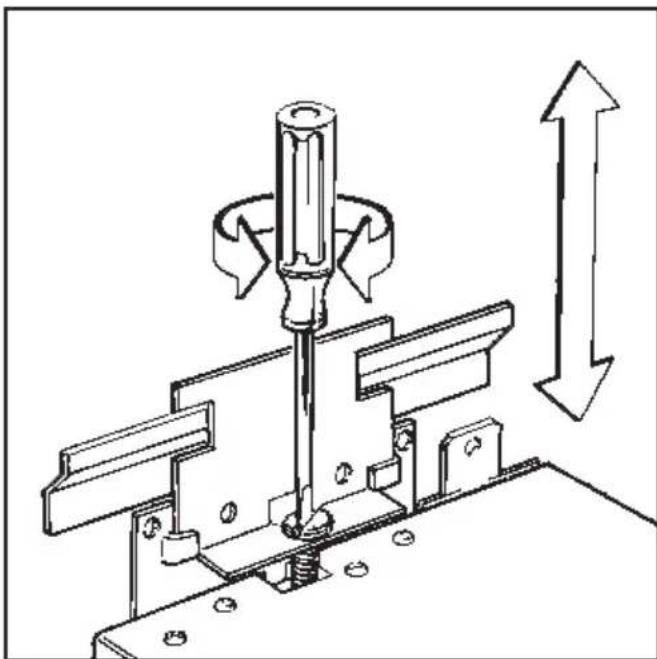

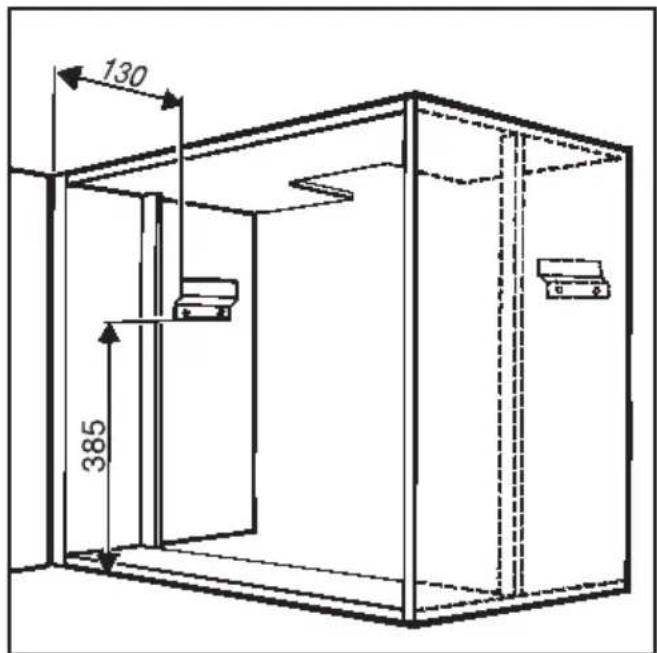

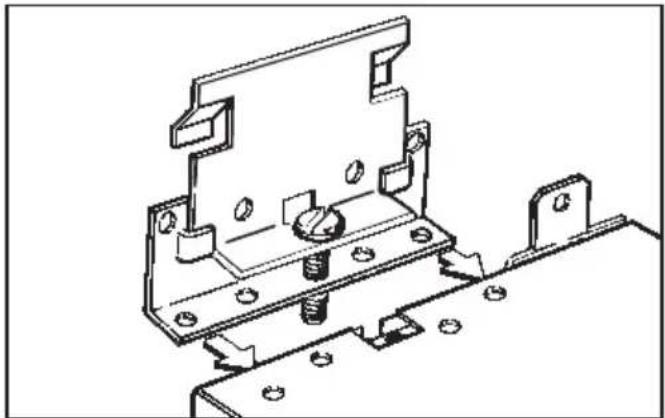

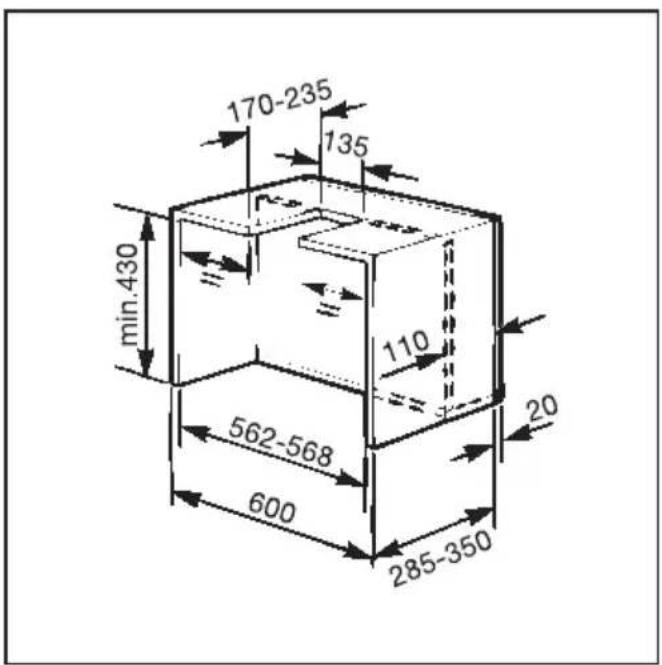

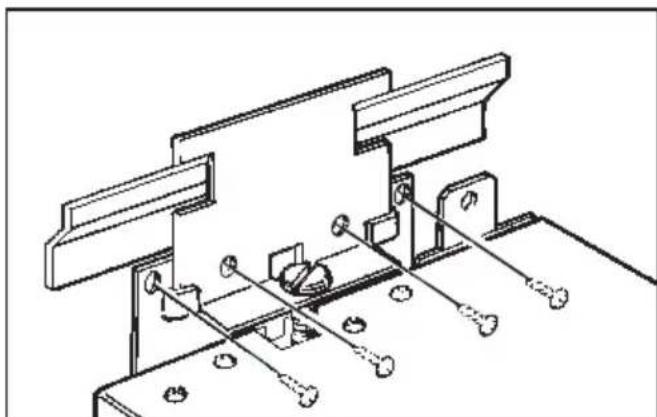

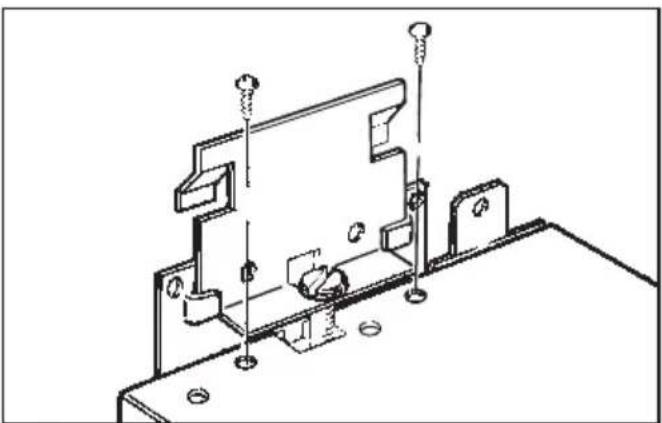

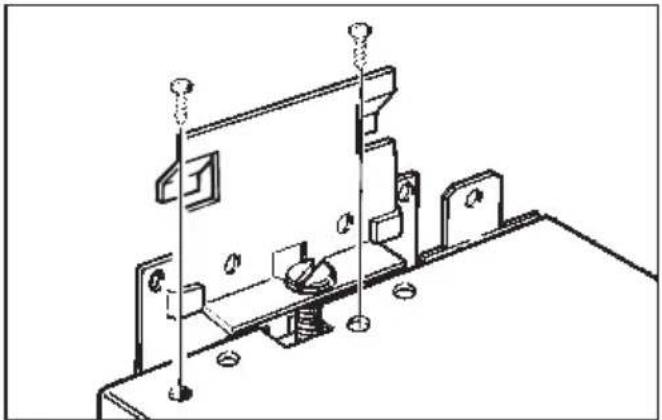

• Plus diepte bedieningspaneel Maten van de bovenkast Achterkant van de kast De tussenwand moet uitneembaar zijn, zodat de afzuigkap in hoogte en diepte kan worden afgesteld. Montage 44De luchtafvoer mag alleen door spe- ciaal daarvoor opgeleide vakmen- sen worden aangelegd. De afstand tussen de kookplaat en de afzuigkap moet voor de veilig- heid bij: – elektrische fornuizen minimaal 45 cm bedragen; – gasfornuizen minimaal 65 cm bedragen. Het is niet toegestaan de afzuigkap te monteren boven stookplaatsen voor vaste brandstoffen. Het inbouwen van het apparaat Verwijder de tussenwand uit de bo- venkast. Voorkant van de kast Bevestig aan de binnenkant van de kast aan beide zijkanten ophangrails met schroeven van 3,5 x 16 mm. Op de afbeelding is te zien waar ze moeten komen. Schuif de haken in de gleuven aan de zijkanten van de afzuigkap. 19 mm dikke zijwand: 16 mm dikke zijwand: Maak de haken met zeskantige schroeven van M 6 x 10 mm en vul- ringen aan de afzuigkap vast. Houd daarbij rekening met de dikte van de zijwand. Montage 45Til de afzuigkap van onderen zo ver in de kast tot de weerhaken zich bo- ven de ophangrails bevinden. Laat de afzuigkap dan voorzichtig naar beneden zakken. De weerhaken grij- pen in de ophangrails. Voor het afstellen van de hoogte moet u stelschroeven van M 6 x 19 mm naar rechts of links draaien. Schuif de afzuigkap in de juiste posi- tie. Maak de afzuigkap aan beide kan- ten met 4 schroeven van 3,5 x 16 mm vast. Leg afhankelijk van het gewenste luchtgeleidingssysteem de luchtaf- voer of luchtcirculatie aan. Zie hoofd- stukken: "Aansluiting voor de luchtaf- voer" / "Aansluiting voor de luchtcir- culatie"). Plaats de tussenwand weer in de bo- venkast. Trek het wasemscherm naar buiten tot u weerstand voelt en verwijder de vetfilters. Er worden 4 gaten zichtbaar. Markeer via deze gaten de boorga- ten met een scherp voorwerp. Schroef de afzuigkap dan aan de on- derkant van de bovenkast vast. Zet de vetfilters er weer in. Montage 46Het afstellen van de diepte Bij een kast die dieper is dan 285 mm moet er een afstandslijst worden ge- monteerd. Daarmee voorkomt men dat zich tus- sen de achterkant van de afzuigkap en de muur wasem afzet. Verkort voor de juiste diepte - de afstandslijst aan de afbreekkant

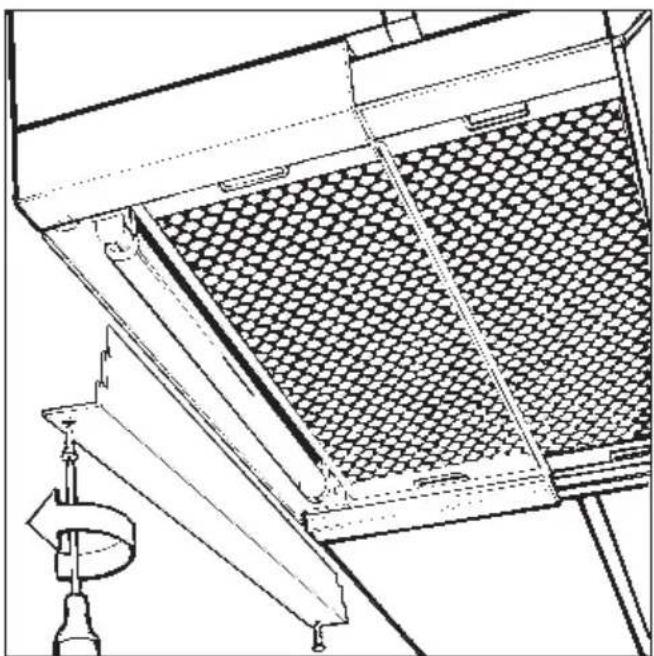

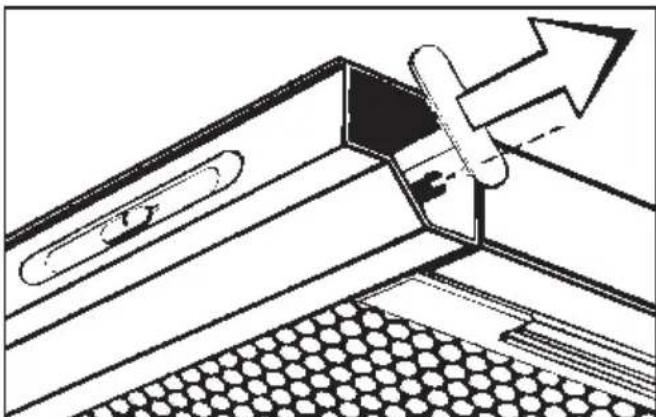

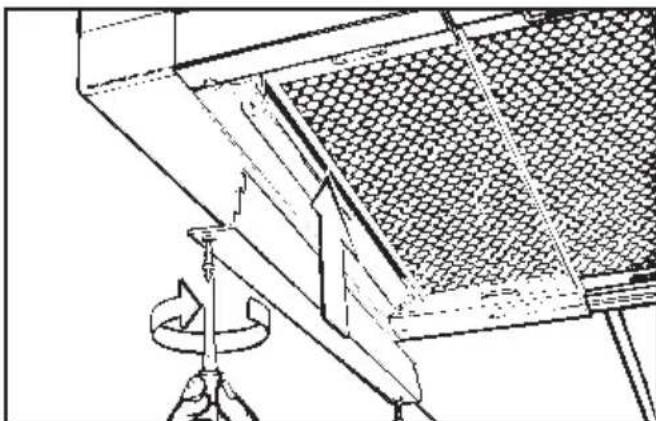

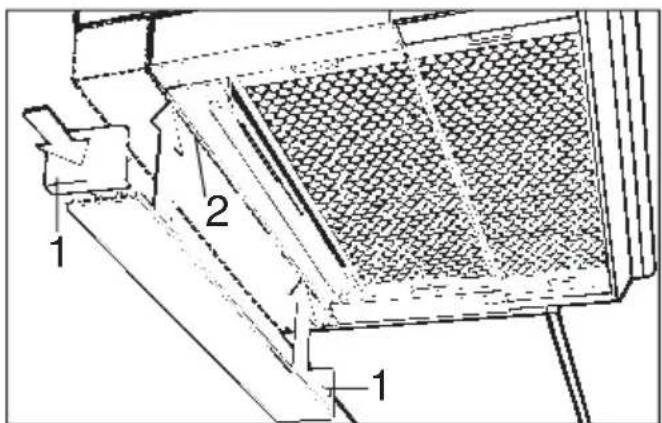

- de afdekkapjes (1). Plaats de afdekkapjes (1) aan beide kanten op de afstandslijst. Zet de afstandslijst op de rail (2), die zich achter de TL-buis bevindt. Het vastschroeven van de lampafdekking Plaats de lampafdekking. Schroef de lampafdekking vast. Het verwijderen van de trans- portbeveiligingen Trek het wasemscherm naar buiten totdat u weerstand voelt. Verwijder aan beide kanten de trans- portbeveiligingen.

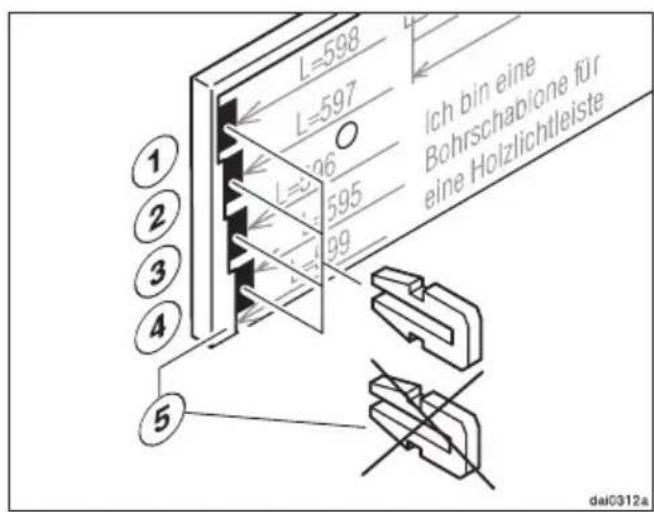

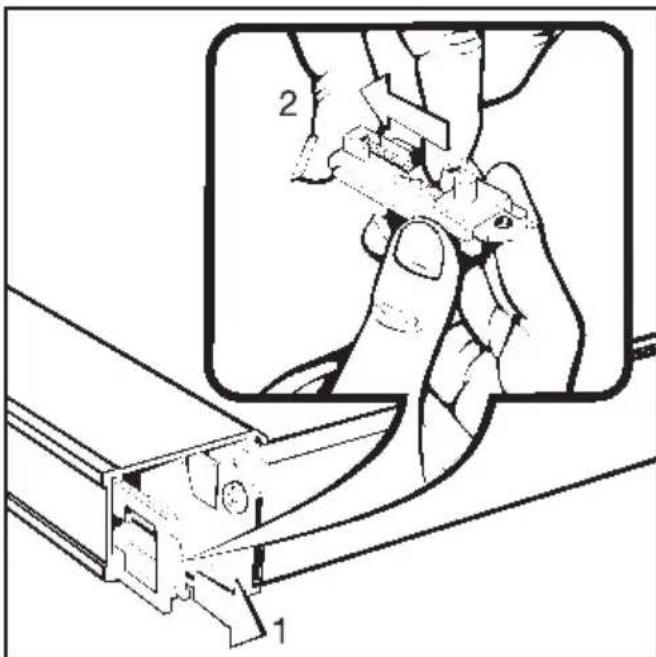

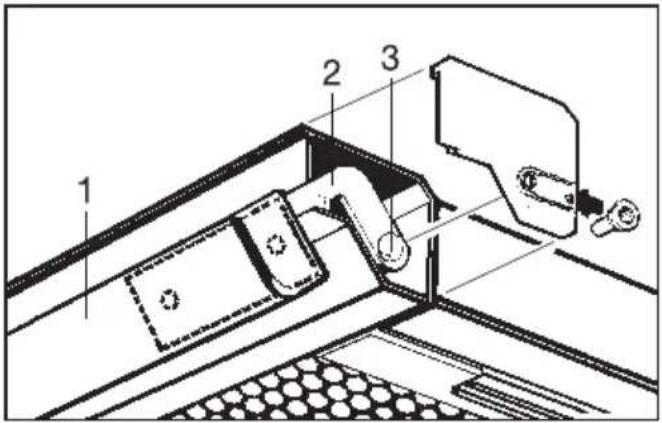

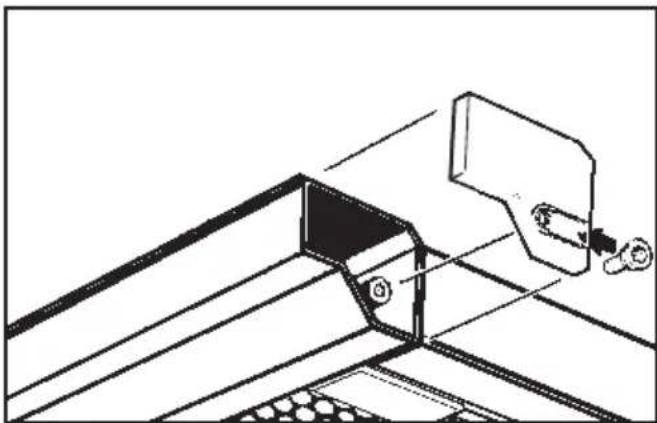

Montage 47Het monteren van de afdekkap- jes Voor afzuigkappen zonder frontpaneel / lichtlijst: Schuif de bijgevoegde inbusschroe- ven zo ver op de afdekkapjes, tot de schroefkoppen zich direct onder de gaten in de afdekkapjes bevinden. Maak de afdekkapjes aan beide kan- ten met de inbusschroeven aan het wasemscherm vast. Het montageklaar maken van de lichtlijst van het meubelas- sortiment Het gewicht van de lichtlijst mag maxi- maal 900 g bedragen. Lichtlijsten die zwaarder zijn moeten worden uitgefreesd. Bij lichtlijsten . . . . . . met een gewicht tot 600 g is een storingsvrije vergrendeling gewaar- borgd; . . . met een gewicht boven de 600 g moet u de veringen van de klikvergren- delingen voorspannen: Trek links en rechts de klikvergrende- lingen uit de gleuven aan de zijkan- ten van het wasemscherm (1). Montage 48Druk de schuifjes in de vergrende- ling (2) en monteer de klikvergrende- lingen weer. De klikvergrendeling met het gat moet rechts worden gemonteerd! Eventueel aanwezig smeermiddel mag niet worden verwijderd! Houd het bijgevoegde boorsjabloon tegen de achterkant van de lichtlijst. Gebruik het boorsjabloon alleen voor lichtlijsten met een lengte van b: 598 mm c: 597 mm d: 596 mm e: 595 mm f: 599 mm Pas bij andere lengten de maat aan. Markeer de boorgaten voor de be- vestiging van de scharnierende de- len. Montage van het frontpaneel / de lichtlijst Schroef de bijgevoegde scharnieren- de delen (2) rechts en links aan het frontpaneel / de lichtlijst (1). Bij het aluminium Miele-frontpaneel worden de schroeven meegeleverd. Pak voor lichtlijsten uit het meubelas- sortiment de bijgevoegde schroeven van 3,5 x 16 mm. Schuif de bijgevoegde inbusschroe- ven zo ver op de afdekkapjes, tot de schroefkoppen zich direct onder de gaten in de afdekkapjes bevinden. Houd het frontpaneel / de lichtlijst te- gen het wasemscherm: de gaten in de scharnierende delen en de zichtbare gaten van het wa- semscherm (3) moeten elkaar dek- ken. Maak de afdekkapjes en het frontpa- neel / de lichtlijst aan beide kanten met de inbusschroeven aan het wa- semscherm vast. Montage 49Demonteren Trek de stekker uit het stopcontact. Verwijder de tussenwand uit de bo- venkast. Maak de slang van de luchtafvoertuit los. Schuif de slang naar boven. Draai de bevestigingsschroeven los waarmee de afzuigkap aan de zijkan- ten is vastgeschroefd. Trek het wasemscherm naar buiten tot u weerstand voelt en verwijder de vetfilters. Draai de 4 zichtbaar geworden schroeven met een kruiskopschroe- vedraaier los. Verwijder de schroeven. Til de afzuigkap op. Trek de kap naar beneden. Haal de kap er uit. Montage 50Aansluiting voor de luchtafvoer Pas op voor gevaar voor vergifti- ging! Neem beslist het hoofdstuk "Veilig- heidsinstructies en waarschuwin- gen" in acht. Laat in ieder geval door de plaatse- lijke schoorsteenveger controleren of een veilig gebruik van de luchtaf- voer gewaarborgd is. Luchtafvoerbuis – De luchtafvoerbuis moet zo kort en recht mogelijk zijn. – De doorsnede van de luchtafvoer- buis mag niet kleiner zijn dan 125 mm, omdat we anders niet kun- nen garanderen dat de afzuigkap op- timaal functioneert. Ook het gebruik van platte luchtafvoer- kanalen leidt tot een vermindering van het afzuigvermogen. Als u platte luchtafvoerkanalen gebruikt of luchtafvoerbuizen met een doorsnede van minder dan 125 mm moet u er rekening mee houden dat de afzuigkap meer lawaai maakt als hij aanstaat. – Gebruik alleen bochten met een gro- te straal. Een kleine straal vermindert het af- zuigvermogen van de afzuigkap. – Gebruik voor de luchtafvoeraanslui- ting alleen gladde buizen of flexibele luchtafvoerslangen van niet brand- baar materiaal. – Wanneer de luchtafvoerbuis horizon- taal wordt aangelegd moet gezorgd worden voor een verval van min- stens 1 cm per meter. Daarmee wordt voorkomen dat er con- denswater in de afzuigkap kan lopen. – Wordt de lucht gewoon naar buiten afgevoerd, dan kunt u het beste een Miele telescopische muurdoorvoe- ring installeren. – Moet de lucht door een schoorsteen worden afgevoerd, dan moet de in- voerbuis verticaal worden gebogen. Aansluiting Maak de doorsnede van de luchtaf- voerbuis alleen in het uiterste geval kleiner, bijv. wanneer er al een lucht- afvoerbuis aanwezig is. Hoe kleiner de doorsnede van de de luchtafvoerbuis, – des te geringer het afzuig- vermogen van de afzuigkap is – en des te meer lawaai de afzuig- kap maakt als hij aanstaat. Aansluiting voor de luchtafvoer 51Plaats bij een doorsnede van 100 mm het bijgevoegde reduceerstuk op de luchtafvoertuit van de afzuig- kap. Schuif de luchtafvoerbuis op de luchtafvoertuit of op het reduceerst- uk en bevestig de buis. Belangrijk! Wanneer de luchtafvoer door koele ruimten, zolders e.d. wordt aangelegd, kan er binnen de afzonderlijke ruimten een groot temperatuursverschil ont- staan. U moet dan rekening houden met condensvorming. De luchtafvoerbuis moet dan dienover- eenkomstig worden geïsoleerd. Wij raden u in dat geval aan een in de handel zijnde anti-condensvoorziening te installeren die het condenswater dat ondanks de isolering van de luchtaf- voerbuis vrijkomt, opneemt en ver- dampt. Let er bij de installatie van de anti- condensvoorziening op dat deze loodrecht en zo dicht mogelijk bo- ven de luchtafvoertuit van de afzuig- kap wordt geplaatst. Het berekenen van de lengte van de luchtafvoerbuis Wanneer de buis een doorsnede heeft van 125 mm en wanneer de totale buis- lengte max. 33 m is, werkt de afzuig- kap gegarandeerd optimaal. De totale buislengte kunt u als volgt be- palen: Meet de totale lengte van de luchtaf- voerbuis op. Bij deze lengte moet een extra buis- lengte worden opgeteld, die afhangt van het aantal en het soort bochten: Soort bocht Hoek Straal van de bocht in

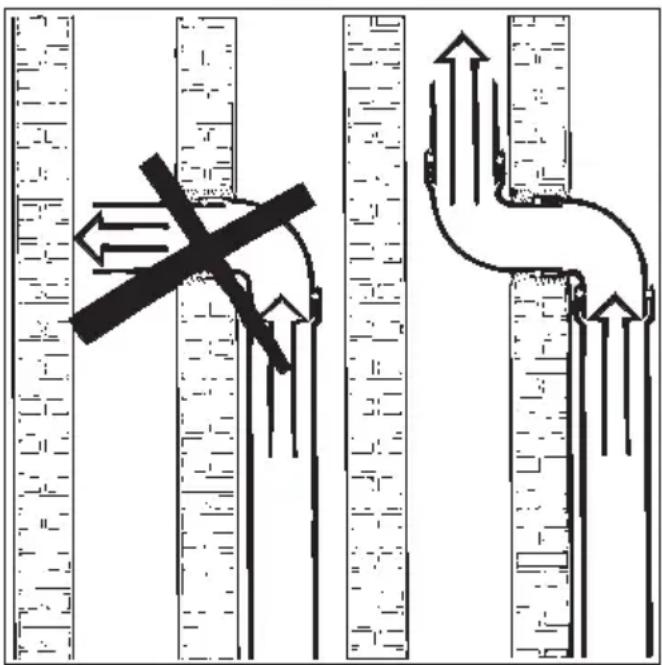

Extra buislengte in m Muurdoor- voering met klepje en rooster 1,0 Bocht in een gladde buis 90° 90° 45° 45°

0,3 0,2 0,2 0,1 Kniebocht 90° 45° 2,0 0,5 Gevouwen bocht 90° 0,7 Bocht bij flexibele buis 90° 90° 90° 45° 45° 45°

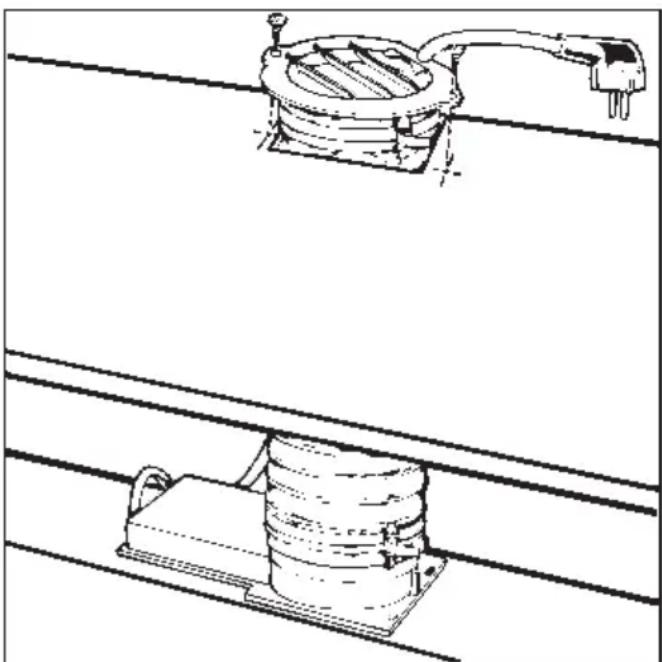

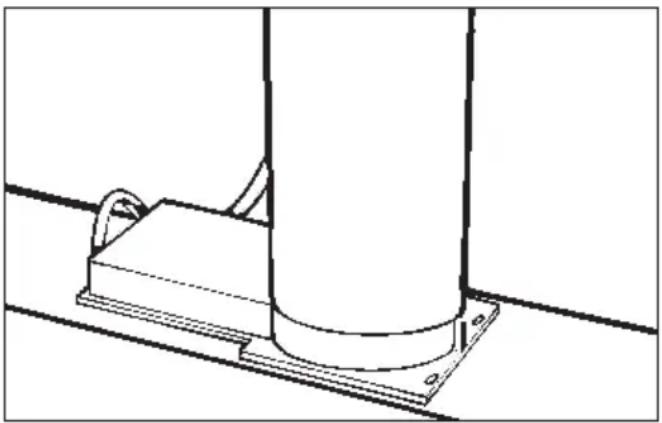

0,35 0,3 0,2 0,2 0,15 0,1 Aansluiting voor de luchtafvoer 52Aansluiting voor de luchtcirculatie Luchtcirculatie Wanneer de bouwkundige voorzienin- gen zodanig zijn, dat het niet mogelijk is om de afzuigkap op luchtafvoer aan te sluiten, dan moet u de afzuigkap aansluiten op luchtcirculatie. Voor de luchtcirculatie-aansluiting zijn de volgende onderdelen nodig die bij de Miele vakhandel of bij de afdeling Onderdelen van Miele Nederland B.V. te verkrijgen zijn: – Ombouwset voor luchtcirculatie (Ø 125 mm) – Actief koolstoffilter Aansluiting Schuif de slang met het afbuigroos- ter op de luchtafvoertuit. Bevestig de slang met een slang- klem. Let op dat de lucht die uit het af- buigrooster komt naar het midden van de keuken wordt afgevoerd. In geen geval in de richting van de muur! Schroef het afbuigrooster boven op de kast vast. Wanner het keukenfront tot aan het plafond reikt, moet u daarin een ope- ning maken. Plaats het actief koolstoffilter in de af- zuigkap. Zie hoofdstuk: "Reiniging en onder- houd". Stel de teller voor het actief koolstof- filter in. Zie hoofdstuk: "Het wijzigen van het aantal uren dat de tellers van de fil- ters registreren - Actief koolstoffilter". Aansluiting voor de luchtcirculatie 535455Sous réserve de modifications / Wijzigingen voorbehouden / 44 / 000 F, NL - 1398
