Marke	Miele
Modell	DUU 2900
Produkttyp	Dunstabzugshaube
Betriebsart	Abluft oder Umluft (mit Adapterset)
Anschlussdurchmesser	150 mm
Aktivkohlefilter	2 Filter Miele DKF 20-1 (DKF 18-900 für US/CA/MX)
Fettfilter	Inklusive, waschbar
Gewicht des Umluftgehäuses (mit Filtern)	5 kg
Stromversorgung	230 V / 50 Hz (je nach Version)
Geräuschpegel	Variabel je nach Lüfterstufe
Steuerung	Elektronische Bedienung mit Betriebsstundenzähler für Aktivkohlefilter
Beleuchtung	Integriert (in der Anleitung nicht näher spezifiziert)
Montage	Wandmontage oder Unterbaumontage
Mindestabstand der Haube zum Umluftgehäuse	3 Meter
Wartung der Aktivkohlefilter	Alle 6 Monate oder gemäß Leuchtanzeige austauschen
Reinigung	Luftauslassgitter und Innenwände mit Schwamm, Spülmittel und heißem Wasser reinigen
Verfügbare Ersatzteile	Aktivkohlefilter Miele DKF 20-1, Fettfilter, Gitter
Reparierbarkeit	Ersatzteile bei Miele oder autorisierten Händlern erhältlich
Bestimmungsgemäße Verwendung	Haushalt, Filterung von Kochdünsten

Häufig gestellte Fragen - DUU 2900 MIELE

Wie installiere ich das Umluftset für die Dunstabzugshaube Miele DUU 2900?

Das Umluftset (Gehäuse) muss mindestens 3 Meter von der Haube entfernt installiert werden. Verbinden Sie das Abluftrohr der Haube mit dem 150-mm-Stutzen des Gehäuses. Stellen Sie sicher, dass das Rohr glatt, nicht geknickt ist und bei waagerechter Verlegung ein Mindestgefälle von 1 cm/m aufweist. Achten Sie auf die Dichtheit der Verbindungen.

Welche Aktivkohlefilter sollen für die Dunstabzugshaube Miele DUU 2900 verwendet werden?

Verwenden Sie ausschließlich die Filter Miele DKF 20-1 (2er-Pack). Für Modelle US, CA, MX verwenden Sie die Filter DKF 18-900. Tauschen Sie sie alle 6 Monate oder wenn die Sättigungsanzeige aufleuchtet aus.

Wie tausche ich die Aktivkohlefilter der Dunstabzugshaube DUU 2900 aus?

Öffnen Sie das Luftauslassgitter nach unten. Halten Sie das Stützgitter, öffnen Sie die Verriegelung und nehmen Sie das Gitter ab. Entfernen Sie die alten Filter, setzen Sie die neuen ein, setzen Sie das Gitter wieder ein und schließen Sie die Verriegelung. Schließen Sie das Luftauslassgitter (Magnethalterung).

Wie setze ich den Betriebsstundenzähler für die Aktivkohlefilter zurück?

Nach dem Filterwechsel befolgen Sie die Anweisungen in der Gebrauchsanweisung der Haube, um den Zähler zurückzusetzen. In der Regel genügt das Drücken einer bestimmten Taste (in der Anleitung der Haube beschrieben).

Kann ich die Dunstabzugshaube ohne das Umluftset betreiben?

Ja, die Haube kann im Abluftbetrieb (Abluft nach außen) verwendet werden. Das Umluftset ist ein Zubehör, um den Betrieb im Umluftmodus zu ermöglichen, falls keine externe Abluft möglich ist.

Wie reinige ich das Umluftgehäuse der Dunstabzugshaube DUU 2900?

Reinigen Sie das Luftauslassgitter und die Innenwände mit einem Schwamm, Spülmittel und heißem Wasser. Aktivkohlefilter werden nicht gereinigt, sondern müssen ausgetauscht werden.

Welche Anzeichen deuten darauf hin, dass die Aktivkohlefilter ausgetauscht werden müssen?

Die Leuchtanzeige des Aktivkohlefilter-Symbols an der Haube leuchtet auf (falls vorhanden) oder Kochgerüche werden nicht mehr wirksam absorbiert.

Ist die Dunstabzugshaube Miele DUU 2900 mit anderen Filtermarken kompatibel?

Es wird empfohlen, nur originale Miele-Filter (DKF 20-1) zu verwenden, um Leistung und Sicherheit zu gewährleisten. Die Verwendung von nicht konformen Filtern kann das Gerät beschädigen.

Wie lange ist die Lebensdauer der Aktivkohlefilter?

Die Aktivkohlefilter müssen spätestens alle 6 Monate ausgetauscht werden, bei intensiver Nutzung oder nachlassender Wirksamkeit auch früher.

Kann das Umluftset in einem Schrank installiert werden?

Ja, Sie können das Umluftgehäuse an einem beliebigen Ort in der Küche installieren, sofern es mindestens 3 Meter von der Haube entfernt ist und der Luftstrom nicht behindert wird. Vermeiden Sie, die Luft direkt zur Decke oder zur Wand zu leiten.

BEDIENUNGSANLEITUNG DUU 2900 MIELE

de Umluftbox Gebrauchs-und Montageanweisung

en Recirculation box Operating and installation instructions

Bestimmungsgemäß Verwendung

Die Umluftbox ist dazu bestimmmt, die Luft in den Aufstellungsraum der Dunstabzugshaube zurückzufahren.

Wollen Sie die Luft aus dem Aufstellungsraum Herausfuhren, ist große Vorsicht geboten, wenn ihre Wohnung über eine raumluftabhängige Feuerstätte verfügt. Beachten Sie dazu unbedingt die Sicherheitshinweise und Warnungen in der Gebrauchsanweisung der Dunstabzugshaube.

Ziehen Sie in thisem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu.

Dieser Umbausatz ist dazu bestimmt, im Haushalt und in haushaltsähnlichen Aufstellumgebungen verwendet zu werden.
Benutzen Sie den Umbausatz ausschließlich im haushaltsüblichen Rahmen zur Reinigung von Kochwrasen, die bei der Zubereitung von Speisen entstehen.

Der Umbausatz dient ausschließlich zum Umbau einer Miele-Dunstabzugshaube auf Umluftbetrieb.
Die Dunstabzugshaube muss für den Umluftbetrieb geeignet sein. Beachten Sie dazu die Gebrauchsanaweisung der Dunstabzugshaube.
Alle anderen Anwendungsarten sind unzulässig. Miele haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.

Gerätebeschreibung

Siehe Abbildung auf Seite 2

① Anschlussstutzen 150mm

Die Abluftleitung der Dunstabzugshaube kann wahlweise an drei Seiten der Umluftbox angeschlossen werden.

② Geruchsfilter-Set Miele DKF 20-1. Der Set enthalt zwei Geruchsfilter.
③ Haltegitter
Ausblasgitter

Das Ausblasgitter kann gedreht werden. Damit lassst sich die Ausblasrichtung bestimmen.

Gewicht der Umluftbox mit Geruchsfilter 5 kg

Funktionsbeschreibung

Die angesaugte Luft wird durch die Fettfilter der Dunstabzugshaube gereinigt und in die Umluftbox gefuhrt. Hier wird die Luft zusammenlich durch zwei Geruchsfilter gereinigt und in die Kuche zuguehfucht.

Achten Sie darauf, dass die Geruchsfilter eingesetzt sind.

Die Umluftbox wird an einem Ort ihrer Wahl in der Kuche montiert. Die Abluftleitung der Dunstabzugshaube wird mit der Umluftbox verbunden.

Rückstauklappe und Geruchsfilter werden in der Dunstabzugshabe nicht eingesetzt.

Beachten Sie zur Montage der Dunstabzugshaube die zugehörige Montage-anweisung.

Einbauort

• Der Einbauort sollte einen Abstand von mindestens drei Meter zur Dunstabzugshaube haben.

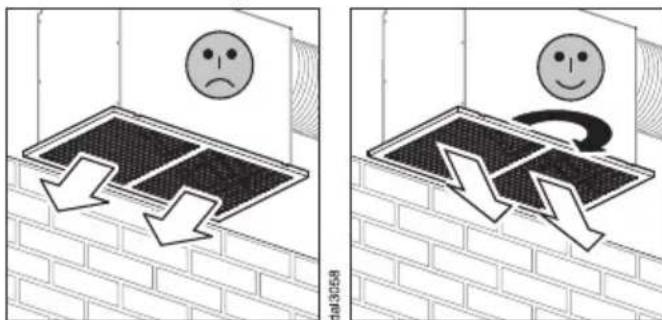

Wahlen Sie den Einbauort und die Ausrichtung so, dass die Luft ungehindert aus der Box strömen kann. Der Luftstromarf nicht direkt zur Decke oder auf eine Wand gerichtet sein.

• Der Luftstrom sollte nicht zur Dunstabzugshaube gerichtet sein.

Der Einbau der Umluftbox ist ab Seite 48 beschrieben.

Abluftleitung zur Umluftbox

• Verwenden Sie als Abluftleitung von der Dunstabzugshaube zur Umluftbox nur glatte Rohre oder flexible Abluftschläuche aus nichtbrennbarem Material.

Um eine großtmögliche Luftleistung und geringe Strömungsgeräusaiche zu erreichen, ist folgenden zu beachten:

• Der Durchmesser der Leitung sollen nicht kleiner als 150mm sein.
  Werden Abluft-Flachkanäle verwendet, sollte der Querschnitt nicht geringer sein, als der Querschnitt des Abluftstutzens.
  Die Leitung soll möglichst kurz und geradlinig sein.
• Verwenden Sie nur Bögen mit großen Radien.
  Die Leitungarf nicht geknicht oder zusammengedruckt werden.
• Achten Sie darauf, dass alle Verbindungen fest und dicht sind.
• Bei waagerechtem Verlegen der Abluftleitung muss ein Mindestgebung von 1 cm je Meter eingehalten werden. Damit wird vermieden, dass eventuell Kondenswasser in die Dunstabzugshaube laufen kann.

Geruchsfilter

Beim ersten Einsetzen:

Verfügt ihre Dunstabzugshaube über einen Betriebsstundenzahler für Geruchsfilter, ist dieser zu aktivieren. Beachten Sie dazu die Gebrauchsanweisung ihrer Dunstabzugshaube.

Wechsel der Geruchsfilter

Tauschen Sie die Geruchsfilter immer dann aus, wenn

das Geruchsfilter-Symbol der Betriebsstunden-Taste leuchtet (bei Dunstabzugshauben, die entsprechend ausgestattet sind),

oder

• die Geruchsstoffe nicht mehr ausreichend gebunden werden.

Spätestens sollen sie jedoch alle 6 Monate gewechselt werden.

• Benutzen Sie eine standsichere Leiter.
• Achten Sie darauf, dass Sie einen sicheren Stand auf der Leiter haben.

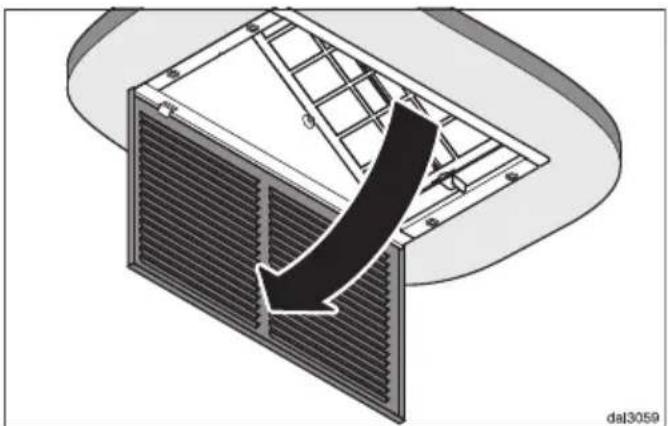

• Offnen Sie das Ausblasgitter und schwenken Sie es nach unten.

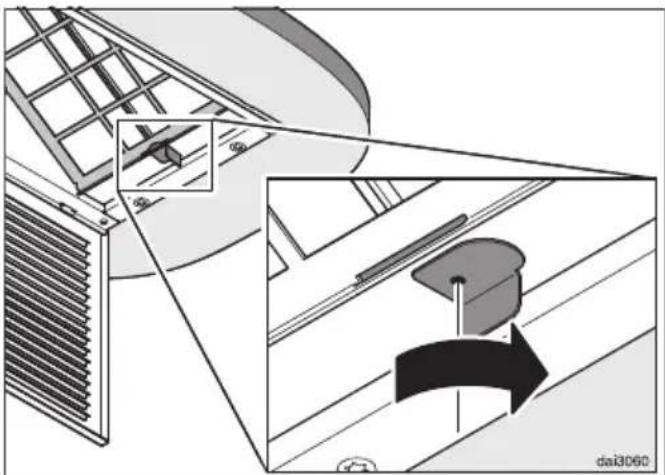

• Halten sie das Haltegitter der Geruchsfilter fest und öffnen Sie die Verriegelung.

Ziehen Sie das Gitter schrag nach unten hereaus.

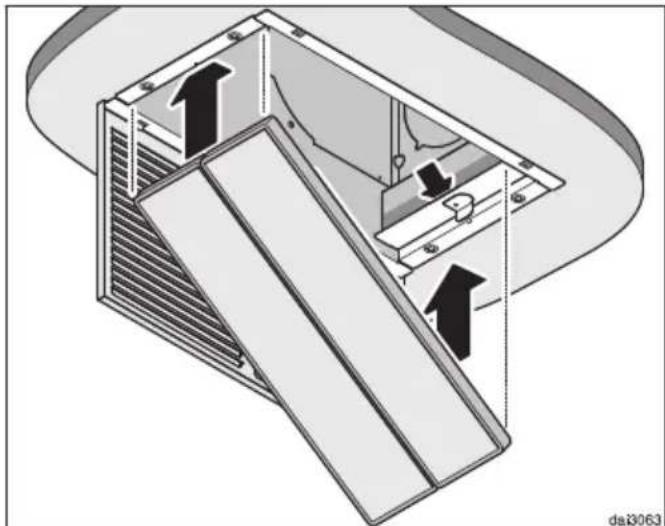

Die Geruchsfilter herausnehmer.

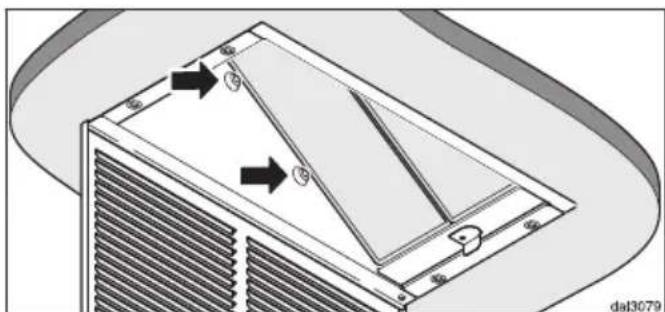

Zwei neue Geruchsfiltere einsetzen.

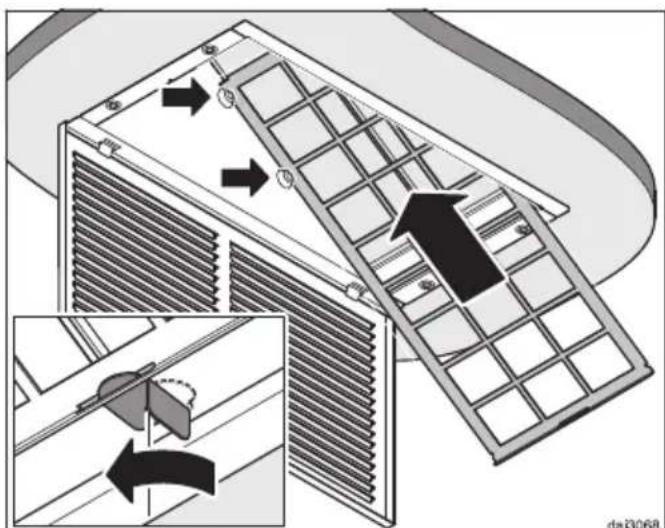

Das Haltegitter über die Haltenasen wieder einschieben und die Verriegelung schlieBen.

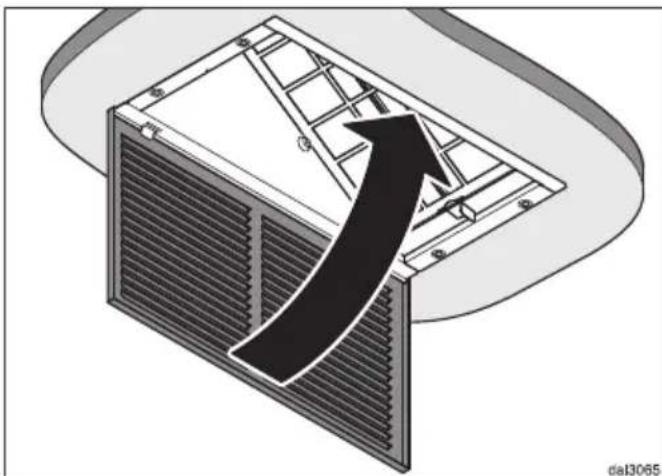

Das Ausblasgitter zuklappen. Es wird durch Magnete gehalten.
Die gebrauchten Geruchsfilter konnen Sie im Hausmull entsorgen.

Betriebsstundenzahler Geruchsfilter zurücksetzen

■ Wenn ihre Dunstabzugshaube über einen Betriebsstundenzahler für Geruchsfilter verfügt, ist dieser nach dem Wechsel zurückzusetzen. Beachten Sie dazu die Gebrauchsanweisung ihrer Dunstabzugshaube.

Reinigung des Gehäuses

■ Reinigen Sie das Ausblasgitter und bei hereausgenommenen Geruchsfeltern die Innenseiten des Gehäuses mit einem Schwammtuch, Spülmittel und warmem Wasser.
