DUU 2900 - Exaustor de cozinha MIELE - Manual de utilização gratuito

Marca	Miele
Modelo	DUU 2900
Tipo de produto	Coifa exaustora
Funcionamento	Extração de ar ou recirculação (com kit adaptador)
Diâmetro de conexão	150 mm
Filtros de carvão ativado	2 filtros Miele DKF 20-1 (DKF 18-900 para EUA/CA/MX)
Filtros de gordura	Inclusos, laváveis
Peso da caixa de recirculação (com filtros)	5 kg
Alimentação elétrica	230 V / 50 Hz (conforme versão)
Nível de ruído	Variável conforme velocidade de ventilação
Controle	Comandos eletrônicos com contador de horas de funcionamento para filtros de carvão
Iluminação	Integrada (não especificado no manual)
Instalação	De parede ou sob armário
Distância mínima da coifa à caixa de recirculação	3 metros
Manutenção dos filtros de carvão	Substituição a cada 6 meses ou conforme indicador luminoso
Limpeza	Grade de saída de ar e paredes internas com esponja, detergente e água quente
Peças de reposição disponíveis	Filtros de carvão Miele DKF 20-1, filtros de gordura, grades
Capacidade de reparo	Peças disponíveis junto à Miele ou revendedores autorizados
Uso conforme	Doméstico, filtração dos vapores de cozinha

Perguntas frequentes - DUU 2900 MIELE

Como instalar o kit de recirculação para a coifa Miele DUU 2900?

O kit de recirculação (caixa) deve ser instalado a pelo menos 3 metros da coifa. Conecte o duto de exaustão da coifa ao bocal de 150 mm da caixa. Certifique-se de que o duto esteja liso, não dobrado, com inclinação mínima de 1 cm/m em instalação horizontal. Verifique a vedação das conexões.

Quais filtros de carvão ativado usar para a coifa Miele DUU 2900?

Use exclusivamente os filtros Miele DKF 20-1 (jogo de 2). Para os modelos EUA, CA, MX, use os filtros DKF 18-900. Substitua-os a cada 6 meses ou quando o indicador de saturação acender.

Como substituir os filtros de carvão ativado da coifa DUU 2900?

Abra a grade de saída de ar para baixo. Segure a grade de suporte, abra o travamento e remova a grade. Retire os filtros antigos, insira os novos, recoloque a grade e feche o travamento. Feche a grade de saída de ar (fixação por ímãs).

Como redefinir o contador de horas de funcionamento dos filtros de carvão?

Após a substituição dos filtros, siga as instruções do manual da coifa para redefinir o contador. Geralmente, basta pressionar uma tecla específica (descrito no manual da coifa).

Posso usar a coifa sem o kit de recirculação?

Sim, a coifa pode funcionar no modo de exaustão (descarga para o exterior). O kit de recirculação é um acessório para converter o funcionamento em circuito fechado se a exaustão externa não for possível.

Como limpar a caixa de recirculação da coifa DUU 2900?

Limpe a grade de saída de ar e as paredes internas com uma esponja, detergente e água quente. Os filtros de carvão não se limpam, devem ser substituídos.

Quais são os sinais indicando que os filtros de carvão devem ser substituídos?

O indicador luminoso do símbolo de filtro de carvão acende na coifa (se equipado) ou os odores de cozinha não são mais absorvidos eficazmente.

A coifa Miele DUU 2900 é compatível com outras marcas de filtros?

É recomendado usar apenas filtros Miele originais (DKF 20-1) para garantir o desempenho e a segurança. O uso de filtros não conformes pode danificar o aparelho.

Qual é a vida útil dos filtros de carvão ativado?

Os filtros de carvão ativado devem ser substituídos no máximo a cada 6 meses, ou antes em caso de uso intensivo ou perda de eficiência.

O kit de recirculação pode ser instalado em um armário?

Sim, você pode instalar a caixa de recirculação no local de sua escolha na cozinha, desde que esteja a pelo menos 3 metros da coifa e que o fluxo de ar não seja obstruído. Evite direcionar o ar diretamente para o teto ou uma parede.

MANUAL DE UTILIZADOR DUU 2900 MIELE

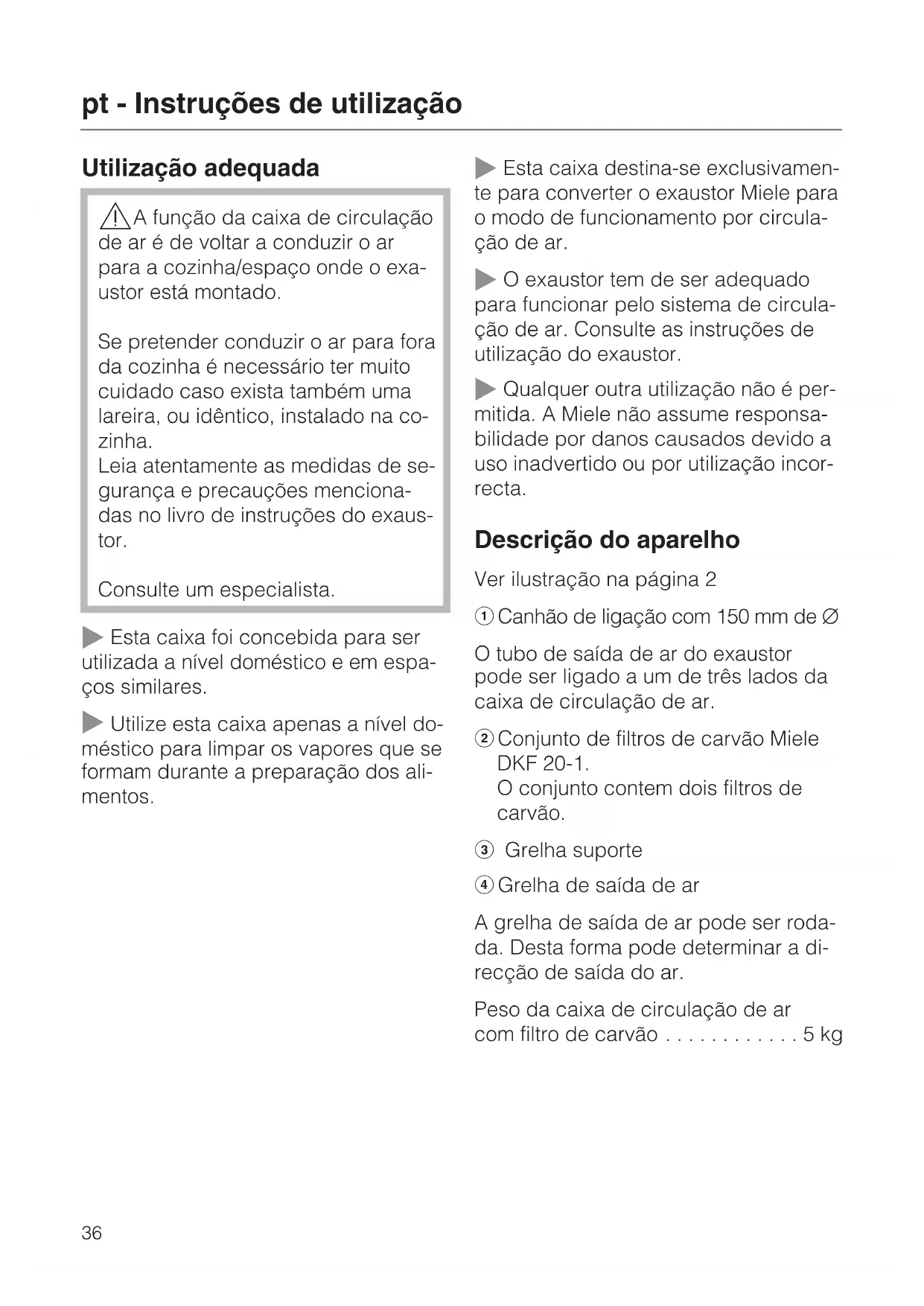

pt Caixa de circulacao Instruções de utilização e montagem

A funcão da caixa de circulacao de ar é de voltar a conducir o ar para a cozinha/espaço onde o exaustor está montado.

Sepretender conducir o ar para fora da cozinha é necessário ter muito cuidado caso exista también uma lareira, ou identico, instalado na cozinha.

Leia atentamente as medidas de segurar e precauções mentionadas no livre de instruções do exaustor.

Consulte um especialista.

• Esta caixa foi Concebida para ser realizada a vezes domestico e em espécções similares.
  Utilize esta caixa apenas a;nível domestico para limpar os vapeores que se formam durante a preparacao dos alimentos.

• Esta caixa destiná-se exclusivamente para converter o exaustor Miele para o modo de funciona por circulação de ar.
  O exhaustor tem de ser adequado para functionar pelo Sistema de circulação de ar. Consulte as instruções de utilizesação do exhaustor.
  Qualquer outrautilização não épermitida.A Miele não assume responsabilitadepor danos causados devidao auso inadvertido ou porutilização incorrecta.

Descrição do aparecido

Ver ilustracao na page 2

① Canhão de ligação com 150 mm de Ø
O tubo de saída de ar do exaustor pode ser ligado a um de tíres lados da caixa de circulação de ar.
② Conjunto de filtros de carvão Miele DKF 20-1.

A grelha de saída de ar pode ser rodada. Desta forma pode determinar a direção de saída do ar.

Peso da caixa de circulacao de ar com贫困人口 de carvao 5 kg

Descrição de functiçamento

O ar aspirado passa peloAGO de gorduras do exaustor, é limpo e antes conduitazo para a caixa de circulacao de ar. Ai o ar é limpo adiconvalmente por bois filtros de carvao e volta a ser conduitazo para a cozinha.

Certifique-se de que os filtros de carvao estao montados.

A caixa de circulacao de ar é montada num espoço da cozinha à sua escolha. O tubo de circulacao de ar do exaustor é ligado à caixa de circulacao de ar.

A tampa anti returno e o filtro de carvalo não são montados no exaustor.

Ao montar o exaustor consulte as respectivas instruções de montagem.

Local da instalacao

• A caixadeerficarmontadaa umadistanciaminima de trés metros doexaustor.

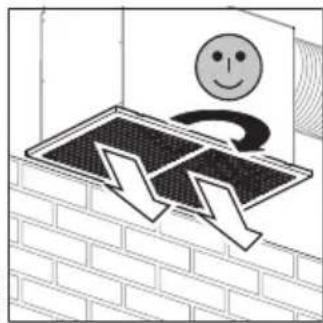

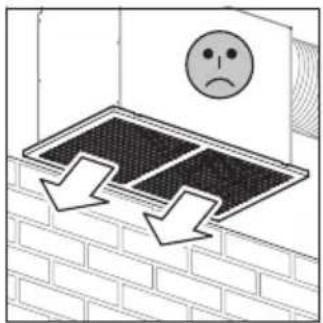

• Escolha a localização e a orientação da saída de ar, de forma que o ar possa fluar livremente para fora da caixa. O fluxo de ar não deve ficar direcionado para o tecto ou para uma parede.

• O fluxo de ar não deve ser direcciónado para o exaustor.

A montagem da caixa está descrita a partir da网页 48.

Tubo de circulacao de ar entre o exaustor e a box.

• Para ligar o exaustor à caixa utilize semente um tubo de circulação de ar liso ou flexível e de material não inflamável.

Para atingir o fluxo de ar Tmaxo e o minimo de ruido, tomenota do seguin- te:

• O diametro do tubo não deve ser inferior a 150 mm.
• Caso sejam realizados tubos de saída de ar planos, a secção transversal não deve ser menor que a secção transversal do canhão de saída de ar.
• O tubo de saía de ar deve ser, o mais curto possível e montado em linha recta.
• Utilize somente curvas com rum raio grande.
• O tubo de saída de ar não pode ser做不到 ou comprimido.
• Verifique se todas as ligação está correctas e se não existem fugas.
• Se o tubo for montado em posicao horizontal devera ter uma inclinacao deleo menos 1cm por metro. Assim sera impedo que a eventual formaao de agua condensada possa escorrer para o interior do exaustor.

Filtro de carvão

Ao colocar pela primeira vez:

• Se o exaustor tiver um controle de horas de funcaoamento para o filtro de carvao,deer ser activado. Consulte as instrucao de utilicao do exaustor.

Substituição do FILTER de carvão

Substitua os filtros de carvão sempre que

• o*simbolo do filtro de carvão da tecla de horas de functiOnamento agenda (em exaustores que estejame equipados de acordo),

ou

• quando os odeores deixarem de ser conveniently eliminated.

Mas o mais tardar devem ser substituções ao fim de 6 mezes de'utilisation.

• Utilize um escadote seguro.
• Certifique-se de que está apoiado em segurar na escadote.

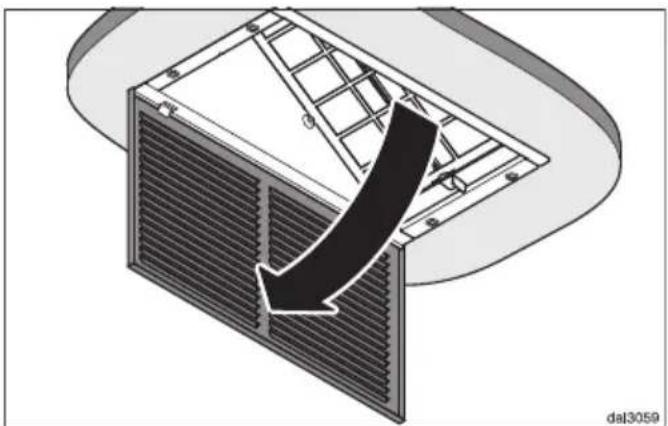

• Abra a grelha de saída de are volte-a para baixo.

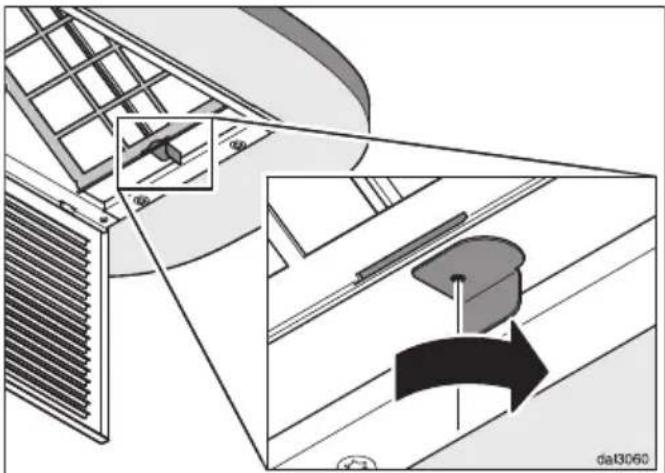

• Secure a grelha suporte do FILTER de carvão e abra o bloqueio.

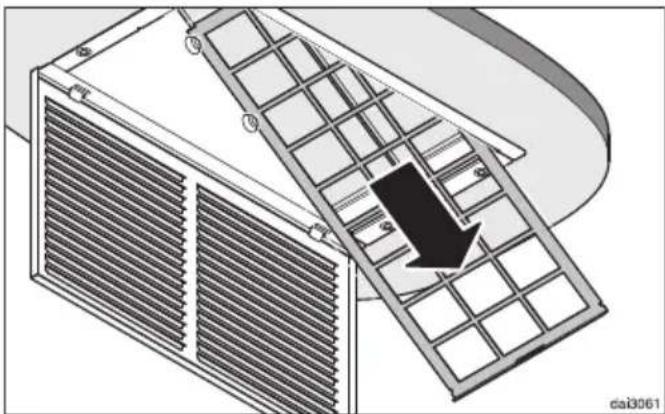

Puxe a grelha suporte na diagonal para baixo e retire-a.

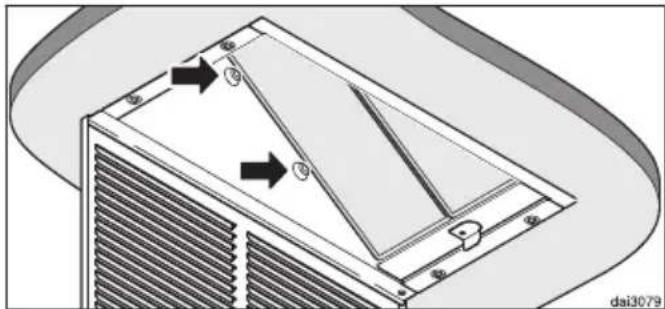

Retirar os filtros de carvão.

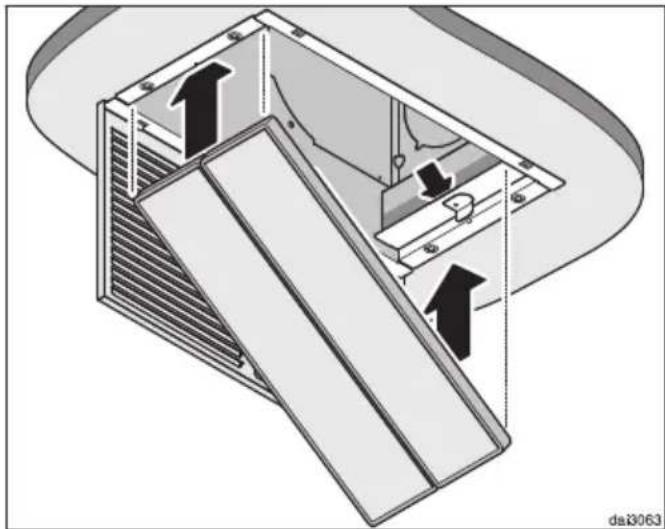

Montar bois filtros de carvao novos

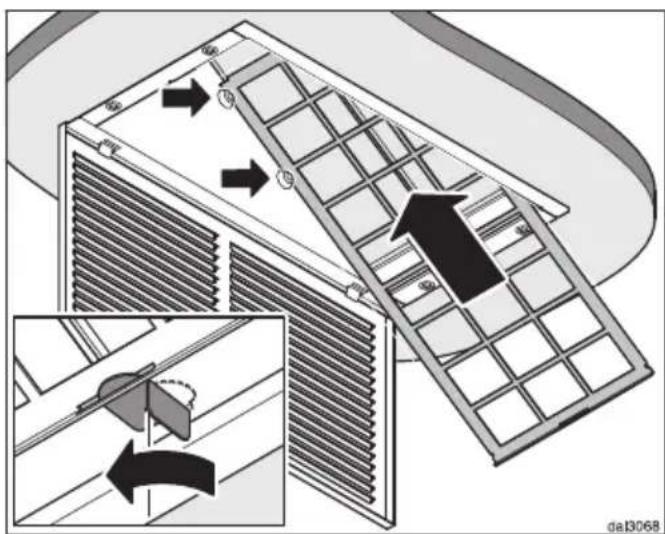

Volver a encaixar e a bloquear a greha suporte do filtr.

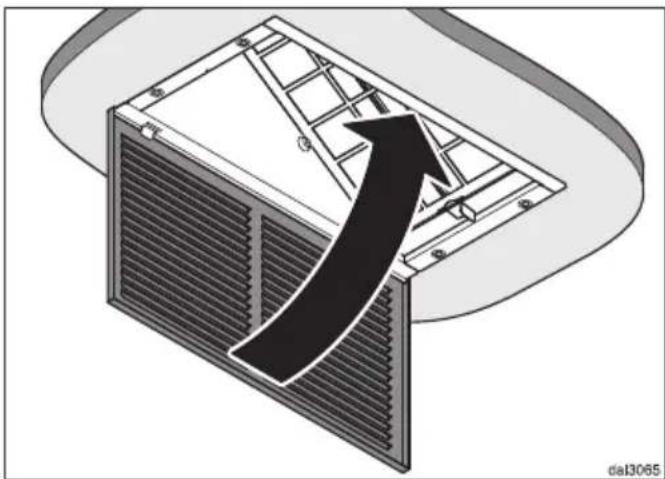

• Fechar a grelha de saía de ar. Fica presa por imanes.
  Os filtros substituídos podem ser eliminados através do lixo dométrico normal.

Voltar a colocar o controle de horas de funciona do meu兼职.

• Se o exaustor tiver um controle de horas de funcaoamento para o filtro de carvao devera de o colocar em zero apos substituir os filtros. Consulte as instruções deutilização do exaustor.

Limpeza

• Efectue a limpeza da grelha de saida de ar e, com os filtros de carvao desmontados, limpe o interior da caixautilizando uma esponja, detergente eagua quente.
