DUU 2900 - Cappa da cucina MIELE - Manuale utente e istruzioni gratuiti

Marca	Miele
Modello	DUU 2900
Tipo di prodotto	Cappa aspirante
Funzionamento	Estrazione d'aria o ricircolo (con kit adattatore)
Diametro di collegamento	150 mm
Filtri a carbone attivo	2 filtri Miele DKF 20-1 (DKF 18-900 per US/CA/MX)
Filtri antigrasso	Inclusi, lavabili
Peso del contenitore di ricircolo (con filtri)	5 kg
Alimentazione elettrica	230 V / 50 Hz (secondo versione)
Livello sonoro	Variabile in base alla velocità di ventilazione
Controllo	Comandi elettronici con contatore ore di funzionamento per filtri a carbone
Illuminazione	Integrato (non specificato nel manuale)
Installazione	A parete o sotto mobile
Distanza minima dalla cappa al contenitore di ricircolo	3 metri
Manutenzione dei filtri a carbone	Sostituzione ogni 6 mesi o secondo spia luminosa
Pulizia	Griglia di uscita aria e pareti interne con spugna, detersivo per piatti e acqua calda
Ricambi disponibili	Filtri a carbone Miele DKF 20-1, filtri antigrasso, griglie
Riparabilità	Ricambi disponibili presso Miele o rivenditori autorizzati
Utilizzo conforme	Domestico, filtrazione dei vapori di cottura

Domande frequenti - DUU 2900 MIELE

Come installare il kit di ricircolo per la cappa Miele DUU 2900?

Il kit di ricircolo (contenitore) deve essere installato ad almeno 3 metri dalla cappa. Collegate il condotto di scarico della cappa al manicotto da 150 mm del contenitore. Assicuratevi che il condotto sia liscio, non piegato, con una pendenza minima di 1 cm/m in posa orizzontale. Verificate la tenuta dei raccordi.

Quali filtri a carbone attivo utilizzare per la cappa Miele DUU 2900?

Utilizzate esclusivamente i filtri Miele DKF 20-1 (set da 2). Per i modelli US, CA, MX, utilizzate i filtri DKF 18-900. Sostituiteli ogni 6 mesi o quando la spia di saturazione si accende.

Come sostituire i filtri a carbone attivo della cappa DUU 2900?

Aprite la griglia di uscita aria verso il basso. Tenete la griglia di supporto, aprite il blocco e rimuovete la griglia. Rimuovete i vecchi filtri, inserite i nuovi, rimettete la griglia e chiudete il blocco. Richiudete la griglia di uscita aria (fissaggio a magneti).

Come resettare il contatore ore di funzionamento dei filtri a carbone?

Dopo la sostituzione dei filtri, seguite le istruzioni del manuale della cappa per resettare il contatore. Generalmente, basta premere un tasto specifico (descritto nel manuale della cappa).

Posso utilizzare la cappa senza il kit di ricircolo?

Sì, la cappa può funzionare in modalità estrazione (scarico verso l'esterno). Il kit di ricircolo è un accessorio per convertire il funzionamento a circuito chiuso se lo scarico esterno non è possibile.

Come pulire il contenitore di ricircolo della cappa DUU 2900?

Pulite la griglia di uscita aria e le pareti interne con una spugna, detersivo per piatti e acqua calda. I filtri a carbone non si puliscono, vanno sostituiti.

Quali sono i segni che indicano che i filtri a carbone devono essere sostituiti?

La spia luminosa del simbolo del filtro a carbone si accende sulla cappa (se presente) o gli odori di cottura non vengono più assorbiti efficacemente.

La cappa Miele DUU 2900 è compatibile con altre marche di filtri?

Si consiglia di utilizzare solo filtri Miele originali (DKF 20-1) per garantire prestazioni e sicurezza. L'uso di filtri non conformi può danneggiare l'apparecchio.

Qual è la durata dei filtri a carbone attivo?

I filtri a carbone attivo devono essere sostituiti al massimo ogni 6 mesi, o prima in caso di uso intensivo o perdita di efficacia.

Il kit di ricircolo può essere installato in un armadio?

Sì, potete installare il contenitore di ricircolo nel punto desiderato della cucina, a condizione che sia ad almeno 3 metri dalla cappa e che il flusso d'aria non sia ostruito. Evitate di dirigere l'aria direttamente verso soffitto o parete.

MANUALE UTENTE DUU 2900 MIELE

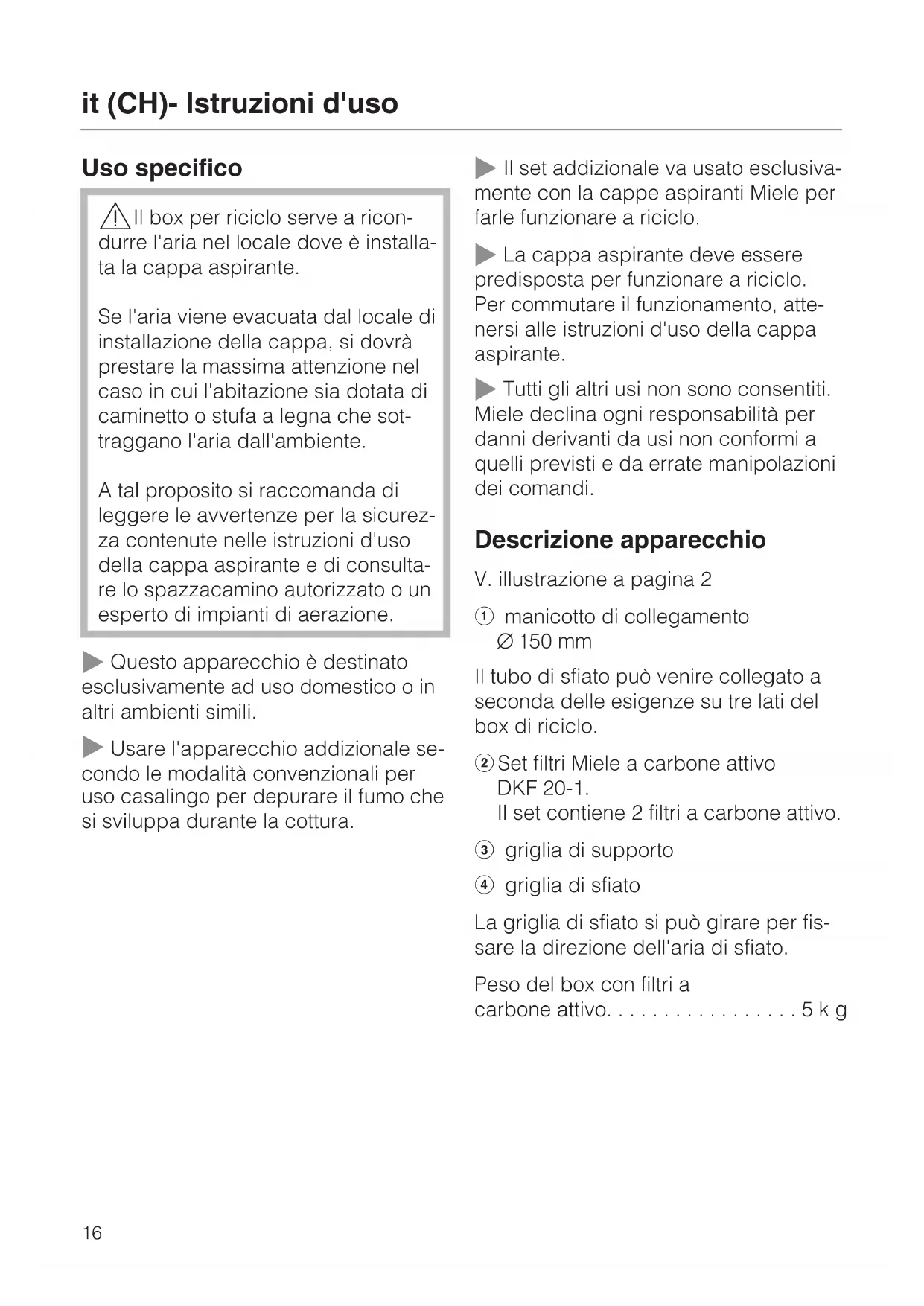

it Box per riciclo aria Istruzioni d'uso e di montaggio

Il box per ricicchio serve a ricon-durre l'aria nel locale dove è installata la cappa aspirante.

Se l'ariaiene evacuata dal locale di installazione della cappa, si dovrè prestare la massima attenzione nel caso in cui l'abitazione sia dotata di caminetto o stufa a legna che sottraggano l'aria dall'ambiente.

A tal proposito si raccomanda di leggere le avventenze per la sicurezza containute nelle istruzioni d'uso della cappa aspirante e di consultaire lo spazzacamino autorizzato o un esperto di impianti di aerazione.

Questo appearecchio è destinato esclusivamente ad uso domestico o in altri ambienti simili.
Usare l'apparecchio addizionale se-
condo le modalità convenzionali per
uso casalingo per depurare il fumo che
si sviluppa durante la cottura.

Il set addizione va usato escludamente con la cappe aspiranti Miele per farle funzionare a ricicchio.
La cappa aspirante deve essere predisposta per funzionare a ricicchio. Per commutare il funzionamento, attenersi alle istruzioni d'uso della cappa aspirante.
Tutti gli altri usi non sono consentiti. Miele declina agli responsabilità per danni derivanti da usi non conformi a quelli previsti e da errate manipolazioni dei comandi.

Descrizione apparecchio

V. illustrazione a pagina 2

① manicotto di collegamento 150mm

Il tubo di sfiato può venire collegato a seconda delle esigenze su tre lati del box di ricicchio.

② Set filtri Miele a carbone attivo DKF 20-1. Il set contiene 2 filtri a carbone attivo.

③ griglia di supporto
④ griglia di sfiato

La griglia di sfiato si può girare per fissare la direzione dell'aria di sfiato.

Peso del box con filtria carbone attivo. 5 kg

Funzionamento

L'aria aspirata viene depurata dai filtriantigrasso della cappa aspirante e convogliata nel box di riciclo. Nel box l'aria viene ulteriormente depurata da 2 filtria carbone attivo ed immessa in cucina.

Controllare che entrambi i filtri a carbone attivo siano in sede.

Il box di sfiato va installato in cucina nel posto più adatto. Il tubo di sfiato della cappa aspirante va collegato col box di ricicchio.

Valvola di ritenuta e filtri a carbone attivo non vanno installati nella cappa.

Per l'installazione della cappa, attenersi alle rispettiveistruzioni di montaggio.

Collocazione

Il box di ricicchio va installato ad almeno tre metri alla cappa aspirante.

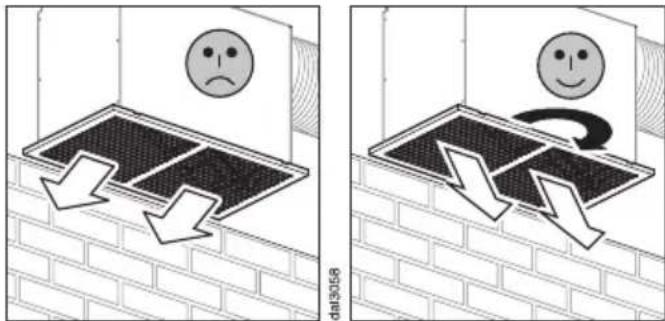

• Posizione are il box in modo che l'aria espulsa non incontri ostacoli. La corrente d'aria espulsa non deve essere diretta verso il soffitto o la parete

• e nemmeno versus la cappa aspirante.

L'installazione del box di ricicchio è descritta da pag. 48 in poi.

Tubo di sfiato verso il box di ricicchio

• Per il collegamento tra cappa e box, usare esclusivamente tubi di sfiato lisci o flessibili di materiale non infiamabile.

Per avere la massima portata possibile e contentere al minimo i rumori di circolazione dell'aria osservare che:

• il diametro del tubo di raccordo non sua inferiore a 150~mm
• Se per il raccordo si usano canali piatti, la sezione non dovrebbe essere inferiore a quella del manicotto di sfiato.
  Il tubo di raccordo dovrebbe essere il più corto possibile e diritto.
• Effettuare eventuali curvature col maggior raggio possibile.
• Il tubo di raccordo non deve venire strozzato o compresso.
• Tutti i puncti di raccordo devono essere fissati bene e a tenutaagna.
• Se il tubo di sfiato viene sistematico orizzontalmente,mantere una pen-denza minima di 1 cm per metro. Si evitera in tal modo che eventuali residui di condensa rifliscano nella cappa aspirante.

Filtri a carbone attivo

Alla prima installatione

Attivare il contatore per le ore di esercizio dei filtri a carbone attivo se la cappa è dotata quello dispositivo. Per l'operazione consultare le istruzioni d'uso della cappa aspirante.

Sostituire i filtri a carbone attivo

Sostituire i filtri a carbone attivo quando:

• il symbolo dei filtri a carbone attivo vicino al tasting delle ore di esercizio si accende (per le cappe aspiranti dotate di quello dispositivo),

oppure

• i filtri sono saturi e non assorbono più gli odori di cucina.

Al più tardi, tuttavia, agli 6 mesi.

• Usare una Scala che abbia una base sicura.
• Assicurarsi di rimanere ben fissi sui gradini della Scala.

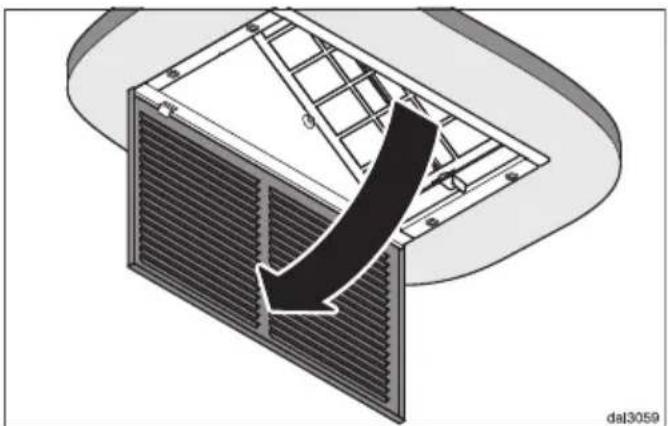

Aprière la griglia di sfiato e abbassarla.

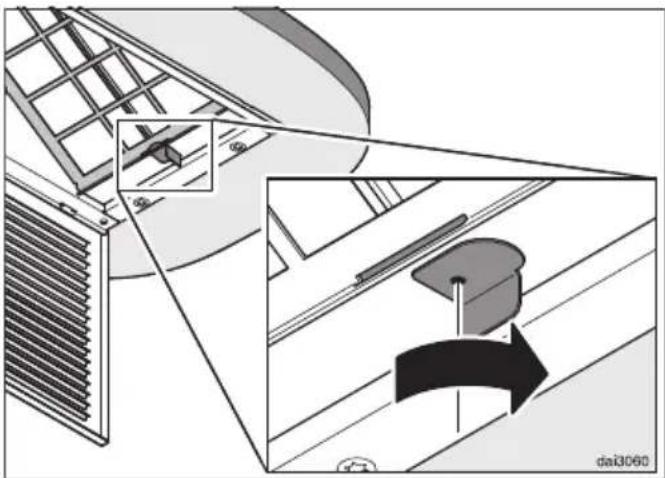

• Tenere ferma la griglia dei filtri a carbone attivo e aprire l'arresto.

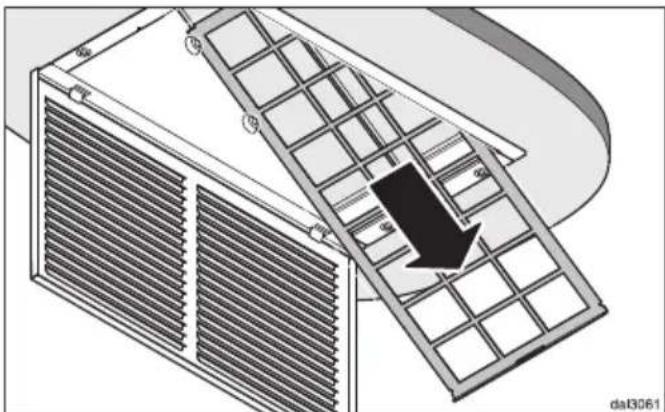

Estrarre obliquamente la griglia verso il basso.

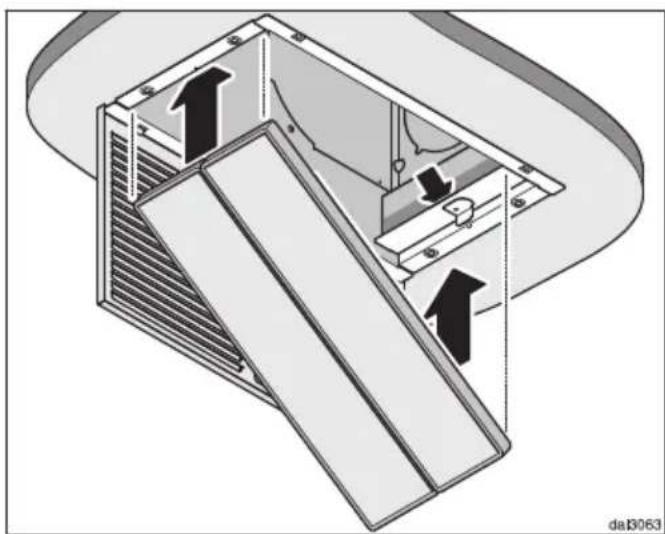

Togliere i vecchi filtri a carbone attivo.

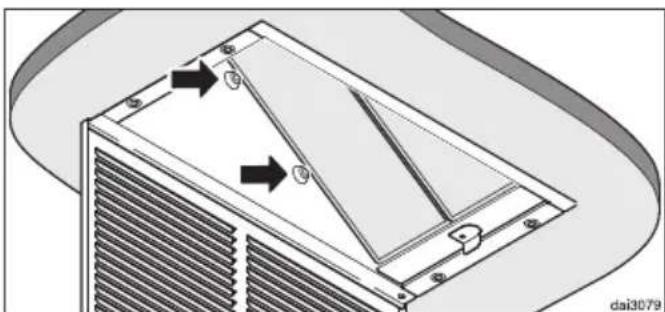

• Mettere in sede i due nuovi filtri.

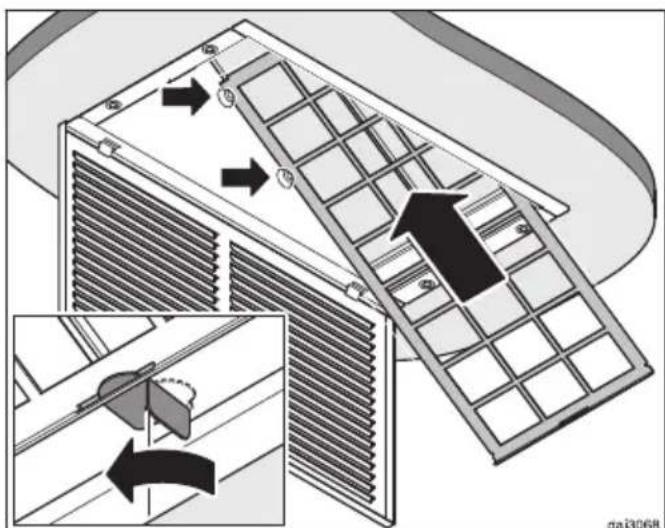

■ Inserire correttamente in sede la griglia con le sporgenze e chiudere l'arresto.

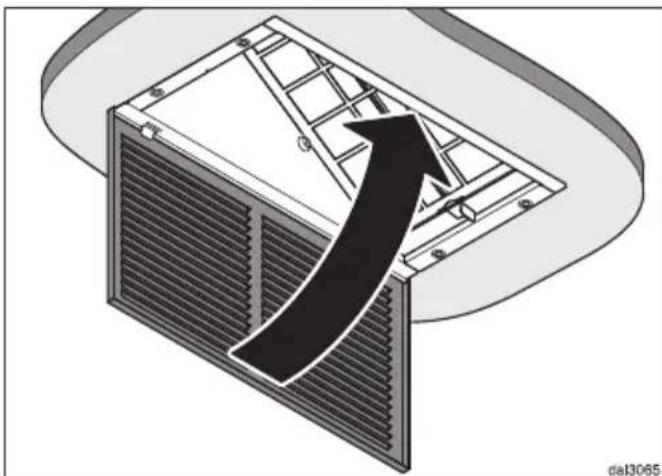

Alzare la griglia di sfiato e chiuderla. La grigliaiene fermata da una calamita.
I vecchi filtri a carbone attivo si possono smaltire coi rifiuti di casa.

Azzerare il contatore delle ore di esercizio dei filtri a carbone attivo

• Dopo aver sostituito i filtri, azzerare il contatore delle ore di esercizio dei filtri a carbone attivo se la cappa è dotata di quello dispositivo. Per l'operazione consultare le istruzioni d'uso della cappa aspirante.

Pulizia involucro

Pulire la griglia di sfiato e, dopo aver molto di sede i filtri a carbone attivo,anche l'interno dell'involucro usingo una spugna, detersivo per piatti e acqua calda.
