BRUKSANVISNING GECS 18 Li EINHELL

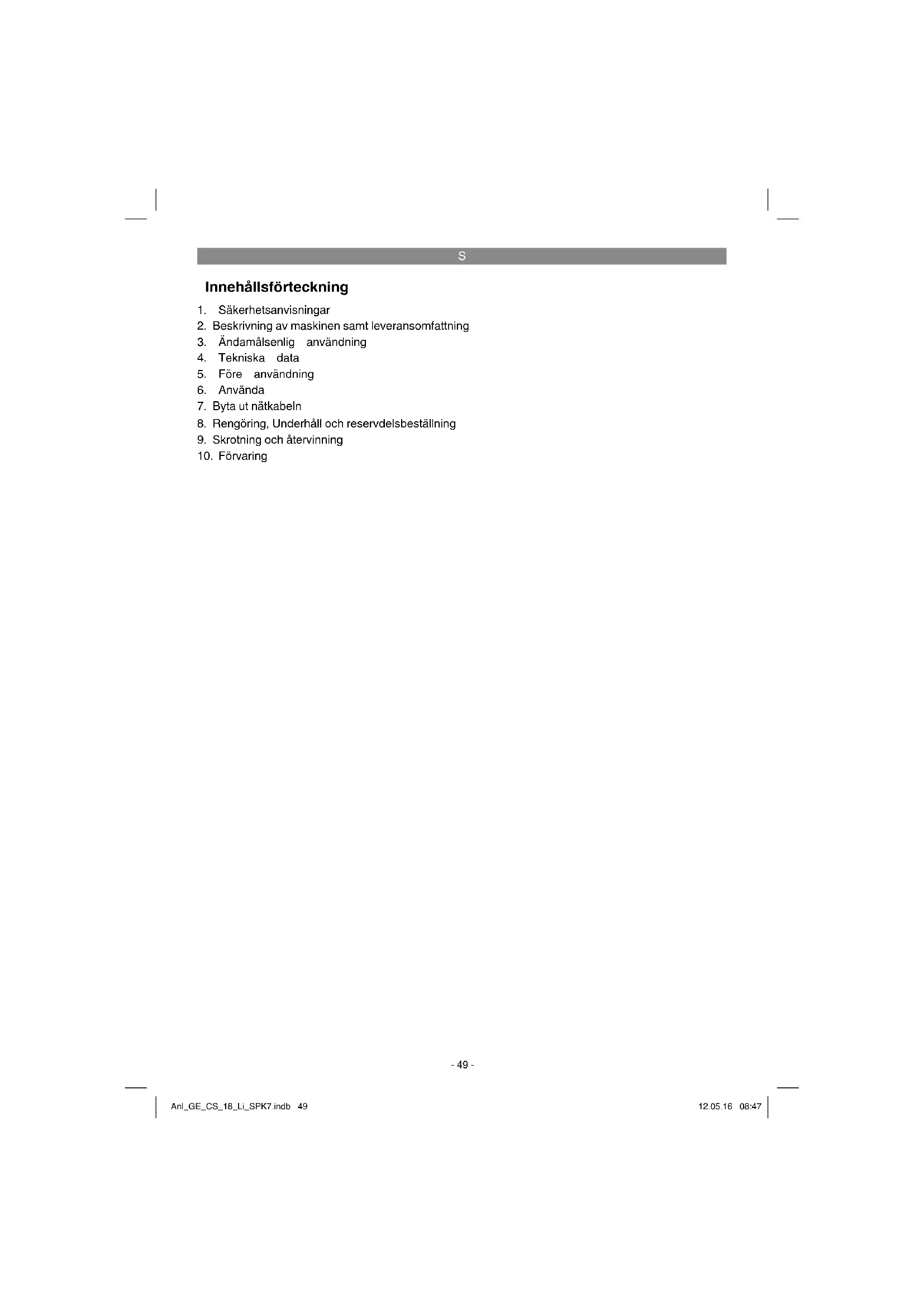

Innehållsförteckning

1. Säkerhetsanvisningar

2. Beskrivning av maskinen samt leveransomfattning

3. Ändamålsenlig användning

8. Rengöring, Underhåll och reservdelsbeställning

9. Skrotning och återvinning

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! Anl_GE_CS_18_Li_SPK7.indb 50Anl_GE_CS_18_Li_SPK7.indb 50 12.05.16 08:4712.05.16 08:47S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1/2)

2. Inställningsskruv för kedjestopp

3. Skala för slipvinkelinställning

4. Fixeringsskruv för slipvinkelinställning

5. Styrskena för kedja

6. Kedjefi xeringsskruv

7. Inställningsskruv för djupbegränsning

11. Batteri (medföljer ej)

12. Laddare (medföljer ej)

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Kedjeslipmaskinen är avsedd för slipning av såg- kedjor. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Maskinen får endast användas till sitt avsedda ändamål. Trots ändamålsenlig användning kan särskilda kvarstående riskfaktorer inte uteslutas helt. På grund av maskinens konstruktion och sammansättning kan följande faror uppstå under drift:

Risk för att användaren rör vid den oskydda- de slipskivan.

Risk för att delar som har brutits loss från slipskivan slungas ut.

Risk för att arbetsstycken eller delar slungas ut. Anl_GE_CS_18_Li_SPK7.indb 51Anl_GE_CS_18_Li_SPK7.indb 51 12.05.16 08:4712.05.16 08:47S

Risk för hörselskador vid otillräckligt buller- skydd.

Spänningsförsörjning motor ................... 18 V DC Tomgångsvarvtal n

Utgångsspänning laddare ...................... 21 V DC Utgångsström laddare ................................... 3 A Nätspänning laddare ......... 200-250 V~ 50-60 Hz Batterityp .................................................... Li-Ion Inställningsvinkel: ..........35° åt vänster och höger Slipskivans innerdiameter: ....................... 23 mm Slipskivans ytterdiameter: .............. max. 108 mm Slipskivans tjocklek: ................................ 3,2 mm Vikt .............................................................1,7 kg Fara! Buller och vibration Buller- och vibrationsvärden har bestämts enligt EN 61029. Ljudtrycksnivå L

.............................................. 3 dB Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 61029. Slipning Vibrationsemissionsvärde a

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används. Obs! Kvarstående risker Kvarstående risker föreligger alltid även om detta elverktyg används enligt föreskrift. Föl- jande risker kan uppstå på grund av elverkty- gets konstruktion och utförande:

2. Hörselskador om inget lämpligt hörselskydd

Varning! Dra alltid ut batteriet innan du utför inställningar på maskinen.

Sätt in kedjespännaren i fästet (bild 3) och skruva fast underifrån med stjärnskruven (bild 4).

Innan kedjeslipmaskinen tas i drift måste den ha monterats på en lämplig plats (dammskyd- dad, torr, med tillräcklig belysning) med fäst- skruvar M8 och distansbrickor på ett lämpligt underlag (t ex arbetsbänk) (bild 5).

Tänk på att kedjeslipmaskinens monterings- platta måste skjutas till stopp på underlaget (bild 6).

5.2 Ladda Li-batteriet (bild 17-18)

Batteriet är skyddat mot djupurladdning. En integ- rerad skyddskrets slår ifrån maskinen automatiskt om batteriet har laddats ur. Varning! Tryck inte in strömbrytaren efter att skyd- dskretsen har slagit ifrån maskinen. Detta kan leda till skador på batteriet.

1. Dra ut batteriet ur handtaget samtidigt som

du trycker ned spärrknappen (13).

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän- ningen i vägguttaget. Anslut laddarens (12) stickkontakt till vägguttaget. Den gröna lysdio- den börjar blinka. Anl_GE_CS_18_Li_SPK7.indb 52Anl_GE_CS_18_Li_SPK7.indb 52 12.05.16 08:4712.05.16 08:47S

3. Skjut fast det laddbara batteriet på laddaren.

Under punkt 10 (Lampor på laddaren) fi nns en tabell som förklarar betydelsen av de olika lysdio- derna på laddaren. Om batteripaketet inte kan laddas måste du kon- trollera

att nätspänning finns i vägguttaget.

att det finns fullgod kontakt vid laddningskon- takterna i laddaren. Om batteripaketet fortfarande inte kan laddas måste du lämna in

laddaren och laddningsadaptern

samt batteripaketet till vår kundtjänstavdelning. För att batteripaketets livslängd ska bli så lång som möjligt måste du alltid ladda Li-batteriet i god tid. Detta är alltid nödvändigt om du märker att maskinens prestanda börjar försvagas.

6.1. Lägg in kedjan som ska slipas i styrsken- an (bild 7) Lossa först på kedjefi xeringsskruven (1). 6.2. Ställ in slipvinkeln så att den stämmer överens med kedjans data (bild 8) (Nor- malt sett uppgår denna vinkel till 30-35°)

Lossa på fixeringsskruven för slipvinkelinställ- ningen (1).

Ställ in avsedd slipvinkel med hjälp av skalan (2).

Dra åt fixeringsskruven (1) på nytt. 6.3. Ställa in kedjestoppen (bild 9/10)

Dra kedjan bakåt mot kedjestoppen (1) tills denna stoppar en skärlänk (A). Obs! Se till att vinkeln i skärlänken som har stoppats stämmer överens med slipvinkeln. Om vinkeln inte stämmer måste du dra kedjan till nästa skärlänk.

Fäll ned sliphuvudet (4) tills slipskivan (5) rör vid kedjelänken (A) som ska slipas. (Du kan skjuta kedjan en aning fram och tillbaka med kedjestoppens (2) inställningsskruv) 6.4. Ställa in djupbegränsningen (bild 10) Fäll ned sliphuvudet (4) och ställ in slipdjupet med inställningsskruven (7). Obs! Ställ in slipd- jupet så att skärlänkens kompletta skär verkligen slipas. 6.5. Fixera kedjan (bild 7) Dra åt kedjefi xeringsskruven (1).

6.6 Slipa en länk (bild 10/11)

Använd endast maskinen till att slipa sågked- jor. Andra material får inte slipas eller kapas.

Kläm fast sågkedjan i styrskenan innan den slipas. Detta förhindrar att slipskivan kläms fast av en löst liggande sågkedja.

För slipskivan långsamt mot sågkedjan. Om slipskivan förs emot sågkedjan alltför snabbt och ryckigt, finns det risk för att slipskivan skadas. Om delar bryts loss och slungas ut finns det risk för att du skadas.

Slå på maskinen med strömbrytaren (1).

För slipskivan (5) försiktigt mot den inställda länken med sliphuvudet (4).

Slå ifrån maskinen med strömbrytaren (1). Varannan länk i kedjan måste slipas på detta sätt. För att du ska kunna se när varannan länk har slipats längs med hela kedjan, re- kommenderar vi att du markerar den första länken (t ex med krita). Efter att alla skärlän- kar på den ena sidan har slipats, måste du ställa in samma slipvinkel på vinkelinställnin- gens andra sida. Därefter kan du börja slipa länkarna på den andra sidan, utan att du behöver göra ytterligare inställningar. 6.7. Ställa in djupbegränsningens avstånd (bild 12/13) Efter att du slipat hela kedjan, måste du se till att djupbegränsningens avstånd stämmer. Djupbe- gränsaren (1) måste stå lägre än skärlänkarna (2). Vid behov måste du slipa till djupbegränsaren (1) med en fi l (3) (medföljer ej) så att den stäm- mer överens med kedjans data. Anl_GE_CS_18_Li_SPK7.indb 53Anl_GE_CS_18_Li_SPK7.indb 53 12.05.16 08:4712.05.16 08:47S

7. Rengöring, Underhåll och

reservdelsbeställning Fara!

Dra alltid ut batteriet inför rengöring.

Doppa aldrig ned maskinen i vatten eller and- ra vätskor för rengöring.

7.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

1. Demontera slipskivan (bild 14-16).

2. Sätt i en ny slipskiva.

3. Montera samman i omvänd ordningsföljd.

Använd inga slitna, spruckna eller krackelerade slipskivor, eller skivor som uppvisar andra skador. Använd endast originalslipskivor.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

8. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_GE_CS_18_Li_SPK7.indb 54Anl_GE_CS_18_Li_SPK7.indb 54 12.05.16 08:4712.05.16 08:47S

10. Lampor på laddaren

Indikeringsstatus Betydelse och åtgärder Röd lysdiod Grön lysdiod Från Blinkar Driftberedd Laddaren är ansluten till elnätet och driftberedd, inget batteri i ladda- ren. Till Från Laddning Laddaren snabbladdar batteriet. Från Till Batteriet har laddats till 85 % och är klar för användning. (Laddningstid 1,5 Ah-batteri: 30 min ) (Laddningstid 2,0 Ah-batteri: 40 min ) (Laddningstid 3,0 Ah-batteri: 60 min ) (Laddningstid 4,0 Ah-batteri: 80 min ) (Laddningstid 5,2 Ah-batteri: 130 min ) Därefter kopplar laddaren om till skonladdning tills batteriet har laddats helt. (Total laddningstid 1,5 Ah-batteri: ca 40 min) (Total laddningstid 2,0 Ah-batteri: ca 50 min) (Total laddningstid 3,0 Ah-batteri: ca 75 min) (Total laddningstid 4,0 Ah-batteri: ca 100 min) (Total laddningstid 5,2 Ah-batteri: ca 140 min) Åtgärd: Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet. Blinkar Från Anpassningsladdning Laddaren har ställts in på ett läge för skonsam laddning. Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer än 1 timme. Detta kan ha följande orsaker: - Batteriet har inte laddats på lång tid eller ett tomt batteri har laddats ur (djupurladdning). - Batteriets temperatur befi nner sig inte inom idealintervallet 25°C till 45°C. Åtgärd: Vänta tills batteriet har laddats, batteriet kan ändå laddas. Blinkar Blinkar Störning Batteriet kan inte längre laddas. Batteriet är defekt. Åtgärd: Du får inte längre ladda det defekta batteriet. Ta ut batteriet ur laddaren. Till Till Temperaturstörning Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C). Åtgärd: Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C). Anl_GE_CS_18_Li_SPK7.indb 55Anl_GE_CS_18_Li_SPK7.indb 55 12.05.16 08:4712.05.16 08:47S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_GE_CS_18_Li_SPK7.indb 56Anl_GE_CS_18_Li_SPK7.indb 56 12.05.16 08:4712.05.16 08:47S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Uhlíkové kefky, Batteri Förbrukningsmaterial/förbrukningsdelar* Brúsne kotúče Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_GE_CS_18_Li_SPK7.indb 57Anl_GE_CS_18_Li_SPK7.indb 57 12.05.16 08:4712.05.16 08:47S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_GE_CS_18_Li_SPK7.indb 58Anl_GE_CS_18_Li_SPK7.indb 58 12.05.16 08:4712.05.16 08:47NL
