BRUKSANVISNING R 224 TC ZIBRO

Sett alltid varmeovnen i stående stilling.

Plaats de gevulde wisseltank terug. Plaats de batterijen in de batterijhouder (let op de plus en min). Na het plaatsen van de wisseltank en de batterijen, moet u 30 minuten wachten voordat u de kachel aanmaakt. 100 cm 150 cm 50 cm 50 cm 20 cm 50 cm p98_109_nl_R224TC.indd 109 03-06-13 13:41Bäste kund, Grattis till ditt köp av en bärbar värmare för hemmabruk. Du har köpt en kvalitetsprodukt som kommer att ge dig glädje under många år framöver. Självklart under förutsättning att du använder värmaren på rätt sätt. För att värmaren ska hålla så länge som möjligt bör du läsa anvisningarna för användning innan du börjar använda den. Din värmare säljs med 48 månaders garanti från tillverkaren beträffande alla defekter i material eller utförande. Vi önskar dig varma och sköna stunder tillsammans med din värmare. Med vänlig hälsning, PVG Holding b.v. Kundtjänstavdelningen 1 LÄS FÖRST IGENOM BRUKSANVISNINGEN. 2 OM DU UNDRAR ÖVER NÅGOT, KONTAKTA DIN ZIBRO-ÅTERFÖRSÄLJARE. 3 INNAN DU BÖRJAR LÄSA, VIK UT DEN SISTA SIDAN. e e e e e e e e e e

p110_121_se_R224TC.indd 110 03-06-13 13:41ALLMÄNNA RIKTLINJER FÖR ANVÄNDNING Här nedanför beskrivs de viktigaste stegen för hur du använder din värmare. För mer detaljer, se MANUAL (sidorna 125 ff.).• Sombrandskyddsåtgärdmåstetankenfyllasantin-gennärvärmarenharstängtsavelleriettannatrumändärvärmarenärinstallerad.• Säkerställalltidatttankenärordentligtstängteft-erattdenharfylltspåvidettsäkertavståndfrånallavärmekällorochöppnalågor(sekapitelB).• Förvaraallabränslebehållaremedoriginalpluggarochtätningarpåensvalochmörkplats.• Bränsleåldras.Användnyttbränsleibörjanavvarjeuppvärmningssäsong.• Genom att använda Zibro Premium Quality Fuelssom uppvärmningsbränsle är du garanterad ettbränsleavgodkvalitet.• Innandubytertillettannatmärkeoch/ellerbräns-letypmåstedukontrolleraattdenmobilavärmar-enärhelttömdpåalltåterståendebränsle.• Förstagångendutändervärmarenkommerdenattlukta“ny”enlitenstund. HUVUDKOMPONENTER AV-knapp (för nöd-stopp)Räfflat vred för jus-tering av vekeTändningsknappBrännkammareHandtag till brän-nkammarenBränsleindikatorGallerLock till den avtag-bara bränsletanken Avtagbar bränsle-tank Bränslemätare till den avtagbara bränsletankenTändspoleBatterifack

3 INNAN DU BÖRJAR LÄSA, VIK UT DEN SISTA SIDAN. e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e Ta bort allt förpackningsmaterial (se avsnitt A, fig. A).Fyll den avtagbara tanken 9 och vänta i 30 minuter innan du tänder värmaren (se avsnitt B, fig. I).Sätt in batterierna i batterifacket L (se avsnitt A, fig. G).Kontrollera att brännkammaren 4 står helt rakt (se avsnitt A, fig. F).Tänd värmaren genom att trycka ner lågreglaget 2 och tändskjutreglaget 3 samtidigt (se avsnitt C, fig. K och L).När du har satt på värmaren tar det 10 till 15 minuter innan du kan se om värmaren bränner ordentligt (se avsnitt D).Stäng av värmaren (se avsnitt E).

p110_121_se_R224TC.indd 111 03-06-13 13:41Deze transportdop vindt u los in de doos. Alleen hiermee kunt u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus! DETTA MÅSTE DU KÄNNA TILL I FÖRVÄG SE ALLTID TILL ATT DET FINNS TILLRÄCKLIG VENTILATION Läs igenom handboken noga innan du använder enheten. Behåll den för framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som värmare i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage. Du måste oavsett modell alltid se till att värmaren används i ett rum som är tillräckligt stort för att den ska kunna användas på ett säkert sätt utan extra ventilation. Om rummet är för litet måste du alltid öppna en dörr eller ett fönster något (öppna en springa på ca 2,5 cm). Det är viktigt att alla rum där värmaren används har ett tillräckligt luftintag och ett effektivt luftutflöde (båda öppningarna måste ha ett tvärsnitt på minst 50 cm2). Säkerhetssystemet får inte modifieras, eftersom detta ogiltiggör garantin att luftgivaren kommer att fungera ordentligt. Kontakta återförsäljaren om du är tveksam.

Värmaren är försedd med en säkerhetsöverdel. Den minskar topplattans temperatur. Därmed minskar också risken för olyckor som beror på att man råkar röra vid topplattan betydligt. Tänk på att topplattan trots detta blir mycket varm. Undvik att röra vid topplattan och gallret. Information rörande Frankrike: Värmaren utformades för att drivas uteslutande av bränsle avsett för mobila värmare drivna av flytande bränsle enligt direktiven 18-07-2002 och 25-06-2010. Det är förbjudet att använda andra bränslen. Fråga handlaren eller titta på vår webbplats angående våra återförsäljares adresser. Mobilvärmaren som drivs av flytande bränsle är avsedd att vara en extra värmare, och inte som kontinuerlig värmekälla. Information rörande Storbritannien: Använd endast fotogen av klass C1 enligt BS2869; del 2, eller motsvarande. Användaren måste följa dessa anvisningar för korrekt användning: UNDVIK ATT - använda mobilvärmaren som drivs av flytande bränsle i husvagnar, båtar och fordonshytter; - använda mobilvärmaren som drivs av flytande bränsle i otillräckligt ventilerade rum (kontrollera egenskapstabellen angående de minsta måtten på det rum som ska värmas), underjordiska rum och/eller på mer än 1 500 m höjd; - modifiera värmarens säkerhetsfunktioner. Denna typ av uppvärmning får inte användas i offentliga lokaler utan tillstånd. Inhämta korrekt information om detta i förväg.

Din Zibro-värmare är avsedd att användas med högkvalitativ vattenfri paraffinolja som t.ex. Zibro Premium Quality Fuels. Endast bränsle av detta slag säkerställer ren och korrekt förbränning. Lägre bränslekvalitet kan resultera i: e att för mycket tjära sätter sig på glasullsveken e att förbränningen är ofullständig e att värmarens livslängd minskar e att rök och/eller lukt uppstår e att det bildas avlagringar på gallret eller höljet Alleen met de juiste brandstof bent u verzekerd van een veilig, efficiënt en comfortabel gebruik van uw verplaatsbare kachel.

p110_121_se_R224TC.indd 112 03-06-13 13:41e e e e e e Därför är det avgörande att du använder rätt bränsle för säker, effektiv och bekväm användning av din värmare. Skador och/eller fel på värmaren till följd av att annat än vattenfri ren fotogen av hög kvalitet har använts omfattas inte av garantin. Rådfråga alltid din lokala Zibro-återförsäljare angående rätt bränsle till värmaren. MANUAL

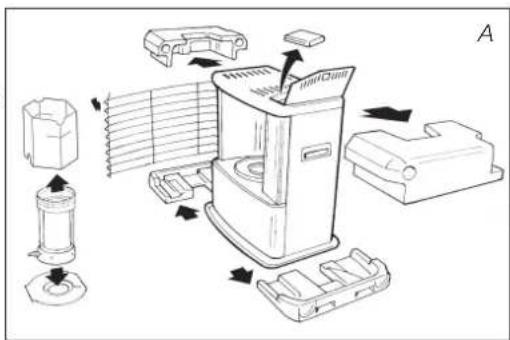

Ta försiktigt ut Zibro-värmaren ur kartongen och kontrollera innehål- let. Utöver själva värmaren måste du även ha: e en manuell bränslepump e ett transportskydd e denna bruksanvisning Behåll kartongen och förpackningsmaterialet (fig. A) för förvaring och/eller förflyttning av värmaren.

Ta bort övrigt förpackningsmaterial: e Ta bort förpackningsmaterialet från gallret 7. Lyft upp gallret från skåran (fig. B) och dra det framåt. e Tryck ner förpackningsmaterialet ovanpå brännkammaren 4 en aning och ta bort det (fig. C). Ta även bort förpackningsmaterialet under brännkam- maren (fig. D). e Sätt tillbaka brännkammaren i värmaren. Brännkammaren är rätt placerad då den utan hinder kan flyttas en aning åt vänster och åt höger med hjälp av handtaget 5 (Fig. F). Stäng gallret: Lyft upp gallret en aning för att åter passa in det i dess skåra. e Öppna locket på den avtagbara bränsletanken 8 och ta bort kartongbiten.

Fyll den avtagbara bränsletanken enligt beskrivning i avsnitt B.

Sätt in batterierna i deras fack L baktill på värmaren (fig. G). Kontrollera att de positiva och negativa polerna matchar märkena + och - inuti batterifacket.

Kaminen ska stå på ett stabilt och helt jämnt underlag. Flytta på kaminen om den inte står plant. Försök inte rätta till ett ojämnt underlag genom att lägga böcker eller andra saker under kaminen.

Värmaren är nu klar att användas.

Fyll på den löstagbara tanken på lämplig plats, eftersom det alltid finns risk för spill. Följ anvisningarna nedan:

Se till så att värmaren är avstängd.

Öppna det övre locket och ta ut den löstagbara bränsletanken ur värmaren (Fig. H). OBS! Det kan hända att det droppar något från bränsletanken. Sätt ned den löstagbara bränsletanken med locket uppåt, handtaget på golvet (fig. I) och skruva av bränslelocket.

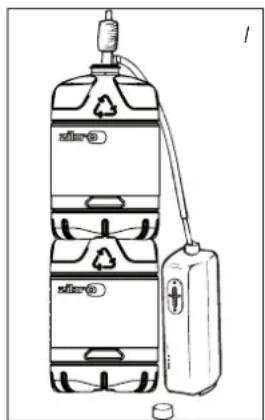

Fyll den löstagbara bränsletanken med hjälp av en bränslepump (se använd- ningsanvisningarna för bränslepumpen). Se till så att den befinner sig i ett högre läge än den löstagbara bränsletanken (fig. J). Stick in den räfflade slan- gen i den avtagbara bränsletanken.

Kontrollera den avtagbara bränsletankens bränslemätare medan du fyller bränsletanken (fig. J). Avbryt påfyllningen när mätaren indikerar att bränsle- tanken är full. Överskrid inte gränsen för hur mycket bränsle som kan fyllas på, särskilt inte om bränslet är mycket kallt (bränslet utvidgas när det blir varmt).

Låt bränsle som finns kvar i pumpen rinna tillbaka ned i bränsledunken och ta försiktigt bort pumpen. Skruva försiktigt på bränslelocket på tanken. Torka upp bränsle som kommit utanför.

Kontrollera att bränslelocket sitter rakt och är ordentligt påskruvat. Sätt till- baka den avtagbara bränsletanken i värmaren (locket nere). Stäng locket.

Första gången man använder en ny värmare kan det hända att det luktar lite under en kort stund. Du bör därför tillföra extra luft, eller tända värmaren någon annanstans än i vardagsrummet. Första gången du använder värmaren ska du först sätta i den fyllda, avtagbara bränsletanken och sedan vänta cirka 30 minuter innan du tänder värmaren. På så sätt hinner glasullsveken suga upp bränslet. Gör på samma sätt när bränslet i tanken är slut och när glasullsveken har bytts ut. Kontrollera alltid bränsleindikatorn F innan du sätter på värmaren för att se om den avtagbara bränsletanken behöver fyllas på. Tänd alltid värmaren med tändspolen. Använd aldrig tändstickor eller cigarettändare. Följ proceduren nedan:

Vrid det räfflade vredet för justering av veken 2 medurs tills det tar emot (fig. K). Om du trycker hårdare kan du vrida det ytterligare en aning, men det återgår då automatiskt till startläget.

Tryck in tändningsknappen C (fig. L), men inte för hårt. Släpp tändningsknap- pen när du ser en låga i brännkammaren D. Om värmaren bara har använts några få gånger och vredet för justering av veken inte är låst ska du först vrida vredet (Fig. M) helt till vänster innan du placerar veken i det högsta tändningsläget (avsnitt C).

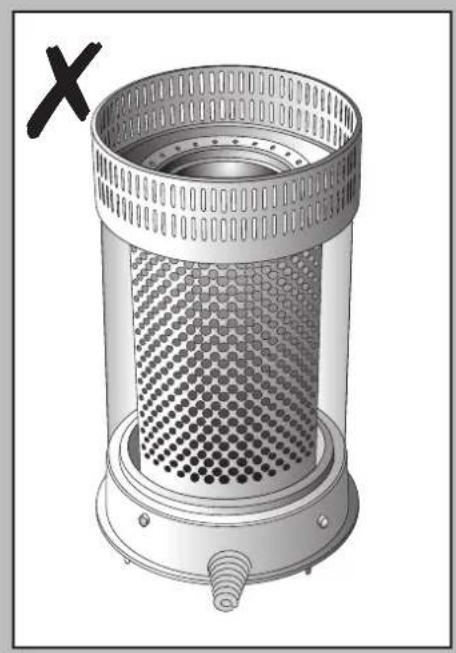

När du har tänt värmaren ska du alltid kontrollera att brännkammaren 4 är plan, genom att föra den något åt vänster och höger i dess handtag 5 (fig. F). Rörelsen ska vara smidig. Om brännkammaren inte är plan, orsakar det att rök och sot ansamlas.

D VÄRMARENS FÖRBRÄNNING

När du har tänt värmaren tar det 10 till 15 minuter innan du kan se om den bränner som den ska. En alltför hög låga kan orsaka rök och sot, medan en alltför låg låga kan orsaka obehaglig lukt. På sidan mittemot den utvikningsbara sidan kan du se den lägsta och högsta tillåtna höjden på lågan (fig. Q). Lågan kan justeras fortlöpande med lågreglaget 2 (fig. M). En alltför låg låga kan även orsakas av: e att det finns för lite bränsle (fyll på bränsletanken)

att bränslet som används är av dålig kvalitet (kontakta försäljaren) e att ventilationen är otillräcklig (låt fönster eller dörr stå på glänt) e att veken behöver bytas ut (kontakta din återförsäljare eller byt ut veken, se avsnitt L) När det är otillräcklig ventilation i rummet, stängs värmaren av automatiskt. Efter att ha förbättrat ventilationen i rummet (t.ex. genom att öppna en dörr eller ett fönster lite mer), kan värmaren tändas igen. Denna värmare är försedd med ett säkerhetssystem som säkerställer att den stän- gs av när du lyfter upp bränsletanken ur värmaren. Du sätter på värmaren igen genom att sätta tillbaka bränsletanken och följa stegen i kapitel C.

E STÄNGA AV VÄRMAREN

Låt värmaren brinna på den lägsta inställningen i ungefär en minut. Tryck på AV-knappen 1. Lågan slocknar efter en liten stund (fig. N).

F FEL, ORSAKER OCH LÖSNINGAR

Om det uppstår ett fel som inte kan lösas med hjälp av riktlinjerna nedan, skontakta din Zibro-återförsäljare.

e Batterierna är fel isatta i hållaren. Kontrollera (fig. G). e Det finns inte tillräckligt mycket ström kvar i batterierna för tändning. Byt ut (fig. G) e Bränslet har tagit slut i tanken eller så har veken bytts ut. När du har fyllt på och satt tillbaka den avtagbara bränsletanken ska du vänta 30 minuter innan du tänder värmaren. e Du trycker ner tändskjutreglaget 3 alltför hårt. Tryck ner det mjukare (avsnitt C). e Tändspolen K är defekt. Kontakta din återförsäljare. OREGELBUNDEN LÅGA OCH/ELLER SOT OCH/ELLER DÅLIG LUKT e Brännkammaren 4 är inte rätt positionerad. Använd handtaget 5 för att göra den plan, tills du smidigt kan föra den en aning åt vänster och åt höger och brännkammaren är plan. e Du använder bränsle som passerat sitt bäst-före-datum. Starta varje uppvärmningssäsong med nytt bränsle. e Du använder fel typ av bränsle. Se RÄTT BRÄNSLE (avsnittet “Detta måste du känna till i förväg”’). e Damm har samlats i värmarens undre del.

p110_121_se_R224TC.indd 115 03-06-13 13:41+ Kontakta din återförsäljare. e Vekens höjd är inte rätt. Kontakta din återförsäljare.

VÄRMAREN SLOCKNAR SAKTA

e Den avtagbara bränsletanken är tom. Se avsnitt B. e Den undre tanken har förorenats av vatten. Kontakta din återförsäljare. e Veken har hårdnat på ovansidan. Bränn värmaren tills allt bränsle har använts (avsnitt G). Använd rätt bränsle. e Du använder bränsle som passerat sitt bäst-före-datum. Starta varje uppvärmningssäsong med nytt bränsle. VÄRMAREN FORTSÄTTER ATT BRINNA SVAGT e Vekens läge är för lågt. Kontakta din återförsäljare. e Innan du fyllde på tanken, hade värmaren bränt upp nästan allt bränsle. När du har fyllt på och satt tillbaka den avtagbara bränsletanken ska du vänta 30 minuter innan du tänder värmaren. e Du använder fel typ av bränsle. Se RÄTT BRÄNSLE (avsnittet “Detta måste du känna till i förväg”’). e Rummet har otillräcklig ventilation. Låt ett fönster eller en dörr stå vidöppen en stund. VÄRMAREN BRINNER FÖR HÖGT, LÅGAN KAN INTE JUSTERAS. e Du använder en felaktig, alltför flyktig typ av bränsle. Se RÄTT BRÄNSLE (avsnittet “Detta måste du känna till i förväg”’). e Vekens läge är för högt. Kontakta din återförsäljare.

Din värmare behöver knappt något underhåll alls. Men det är viktigt att du avlägsnar damm och fläckar i tid med en lätt fuktig trasa, eftersom det annars kan uppstå fläckar som är svåra att få bort. Under normala förhållanden är det bara tre komponenter som slits:

Du kan själv byta batterier. Kasta inte uttjänta batterier i hushållssoporna. Följ tillämplig miljölagstiftning gällande kassering av hushållens kemiska avfall.

För att förlänga glasfibervekens livstid måste du ibland låta värmaren brinna tills tanken är helt tom och värmaren slocknar av sig själv. Gör detta när du märker att lågan försvagas. Denna slutbränning kommer att orsaka viss lukt, och därför rekommenderas det att du ställer värmaren utanför bostadsdelen.

Tändspolen håller längre om du tänder den på rätt sätt. Byt ut batterierna i tid och var noga med att inte trycka ner tändskjutreglaget alltför hårt. Om glödtråden är trasig ska du byta ut spolen. Demontera inga värmarkomponenter på egen hand. Kontakta alltid din återförsäljare rörande reparationer.

trasig tändspolep110_121_se_R224TC.indd 116 03-06-13 13:41+ Låt värmaren svalna innan du utför underhåll eller service. H FÖRVARING (SLUT PÅ UPPVÄRMNINGSSÄSONGEN) Vi rekommenderar att du bränner upp allt bränsle i bränsletanken i slutet av uppvärmningssäsongen och att du förvarar värmaren på rätt sätt. Följ nästa procedur:

Tänd värmaren någon annanstans än i vardagsrummet och låt den stå på tills bränslet är helt slut.

Låt värmaren svalna.

Rengör värmaren med en lätt fuktig trasa och torka sedan av den med en torr trasa.

Ta ut batterierna ur batterifacket L och förvara dem på en torr plats.

Förvara värmaren på en dammfri plats, helst i originalförpackningen. Oanvänt bränsle kan sparas till nästa uppvärmningssäsong. Om det finns bränsle kvar, kasta inte bort det utan lämna in det på närmaste återvinningscentral.

Börja alltid en ny säsong med nytt bränsle. När du ska börja använda värmar- en igen, följ instruktionerna på nytt (börja från avsnitt A och fortsätt som angivet). I TRANSPORT Vida följande åtgärder för att undvika bränsleläckage under transport av värmaren:

Låt värmaren svalna.

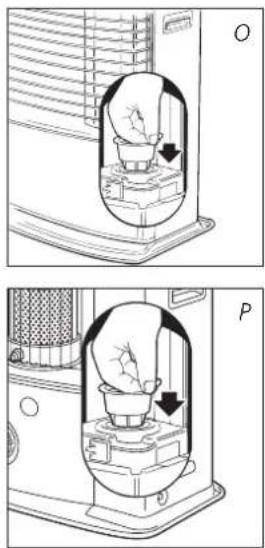

Ta bort den avtagbara bränsletanken I från värmaren och ta bort bränslefil- tret (fig. O). Det kan hända att det droppar något från filtret, så ha en trasa inom räckhåll. Förvara bränslefilter och den avtagbara bränsletanken utanför värmaren.

Sätt transportskyddet på bränslefiltrets plats (Fig. P). Tryck till ordentligt. Transportskyddet hindrar så långt det är möjligt olja från att läcka ut ur vär- maren under transport.

Värmaren ska alltid vara i upprätt läge när den förflyttas.

Töm den fasta tanken med en bränslepump före transport eller om felaktigt eller smutsigt bränsle används. Ta först bort bränslefiltret och sätt sedan in bränslepumpen i den tomma fasta tanken. Gör på samma sätt om det finns vatten i bränsletanken.

J SPECIFIKATIONER Tändning elektrisk Mått (mm) bredd 428 Bränsle paraffin (inklusive basplatta) djup 295 Kapacitet (kW)

2,40 höjd 453 Lämpligt utrymme (m

Bränsleförbrukning (l/timme)

0,250 transportskydd Bränsleförbrukning (g/timme)

• Vid max. inställning ** Specificerade värden är riktlinjer

K WARRANTY PROVISIONS

Med värmaren följer en garanti som gäller i 48 månader från och med inköpsdatumet. Under denna period lagas alla material- och tillverkningsfel utan kostnad. Följande villkor gäller för denna garanti:

Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för följdskador.

Garantin förlängs inte i samband med reparationer eller byten av delar som äger rum inom garantiperioden.

Om värmaren modifieras, tillförs delar som inte är original eller repareras av en tredje part gäller inte garantin längre.

Garantin omfattar inte delar som är föremål för normalt slitage, t.ex. batteri- er, tändspolen, veken och den handdrivna bränslepumpen.

Garantin gäller endast om daterat köpebevis i original visas upp och om detta köpebevis inte innehåller några ändringar.

Garantin täcker inte skador som uppstått genom hantering som inte är i enlighet med anvisningarna för användning, försummelse och användning av en felaktig typ av bränsle, eller bränsle vars bäst-före-datum har passerats. Tänk på att det kan vara farligt att använda fel sorts bränsle*.

Köparen står för transportkostnader och ansvarar för eventuella skador som kan uppstå när värmaren eller värmarens delar förflyttas. För att undvika onödiga kostnader rekommenderar vi att du alltid först läser igenom “Användningsinstruktioner” noga. Om dessa inte erbjuder någon lösning bör du ta med värmaren till din återförsäljare för reparation.

• Mycket lättantändliga ämnen kan orsaka okontrollerbar förbränning, vilket kan leda till att lågor slår ut ur värmaren. Om detta skulle inträffa får du absolut inte försöka flytta värmaren, utan genast stänga av värmaren (se avsnitt E). I en nödsituation kan du använda en brandsläckare, men endast en brandsläckare av typ B: en koldioxid- eller pulverbrandsläckare. p110_121_se_R224TC.indd 118 03-06-13 13:4114 TIPS FÖR SÄKER ANVÄNDNING

2. Flyttaintepåvärmarennärdenärpåellernärdenfortfarandeärvarm.Fyll

intepåvärmarenochägnadiginteåtunderhållnärdenärpåellernärden fortfarandeärvarm.

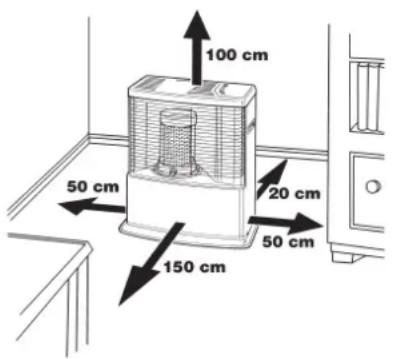

3. Setillsåattdetminstär1,5metermellanvärmarensframsidaochväggar,

4. Användintevärmarenpåplatserdärdetärmycketdragellerdamm.Ibåda

fallenfungerarintevärmarenoptimalt.

5. Stängavvärmareninnandugårochläggerdig.

6. Bränsleskaendastförvarasochförflyttasilämpligabränslebehållareeller

7. Setillsåattbränsletinteutsättsförvärmeellerextrematemperaturförän-

dringar.Förvaraalltidbränsletpåensval,torrochmörkplats(kvaliteten påverkasavsolljus).

8. Användintevärmarenpåställendärdetkanfinnasskadligagasereller

ångor(t.ex.avgaserellerfärgångor).

9. Tänkpåattvärmarensgallerblirmycketvarmt.Omapparatentäcksöver

föreliggerbrandrisk.

10. Sealltidtillsåattventilationenärtillräcklig.

11. Dennaapparatärinteavseddföranvändningavpersoner(inklusivebarn)

medminskadefysiska,sensoriskaellermentalamöjligheter,ellersomsaknar erfarenhetochkunskap,såvidadeintefåttvägledningellerinstruktioner vadgälleranvändningavapparatenavenpersonsomansvararförderas säkerhet.

12. Denhäranordningenkananvändasavbarnfrån8årochuppåtochper-

sonermednedsattfysisk,sensoriskellermentalförmågaellerbristandekun- skaperomdeerhållitövervakningellerinstruktioneravseendeanvändning avdennaenhetpåettsäkertsättochförstårriskerna.

13. Barnfårintelekamedenheten.

14. Rengöringochanvändarunderhållfårinteutförasavbarnutanövervakning.

Öppna locket och ta ut den avtagbara bränsletanken.

Öppna gallret på framsidan. Ta ut brännkammaren ur värmaren. Stäng gallret.

Dra i det räfflade vredet för justering av veken.

Skruva av de tre skruvarna på höljet på värmarens bak- sida och sidor. Dra försiktigt höljet framåt och ta bort det från sockelplattan.

Skruva av de fyra vingmuttrarna på vekeshållaren.

Lyft upp vekeshållaren och vekesmekanismen.

Ta av skruven på skaftet som håller konsolen och ta av konsol, fjäder och lås för vekhöjd.

Vrid skaftet så långt till höger som möjligt och ta bort vekeshylsan (med veken).

Vrid vekeshylsan moturs och lyft upp vekeshylsan. Ta av den från huvudluftröret.

Kläm ihop veken för att lossa på de tre vekesstiften och ta av veken från vekeshylsan. Använd handskar och se till så att du har en behållare att slänga den använda veken i inom räckhåll.

Sätt i veken i vekeshylsan i rätt riktning enligt anvisnin- garna som är ingraverade i vekeshylsan.

Sätt i vekeshylsan (med veken) i huvudluftröret. Skruva fast vekeshylsan medurs ordentligt

Montera låset för vekhöjd. Dra sedan åt skruven som håller skaftet.

Sätt tillbaka vekeshållarhöljet på sin plats.

Skruva fast de fyra vingmuttrarna ordentligt.

Sätt det räfflade vredet för justering av veken på vekes- mekanismen. Vrid vredet så långt till höger som möj- ligt. Tryck på knappen för tippskyddet. Kontrollera att det går att sänka veken helt och hållet. Kontrollera flera gånger. Om det inte går att sänka veken helt sitter den inte korrekt. I sådant fall upprepar due proceduren från nr. 12. Dra i det räfflade vredet för justering av veken.

Sätt tillbaka höljet och dra åt de tre skruvarna. Sätt till- baka det räfflade vredet för justering av veken. Sätt sedan tillbaka brännkammaren. Kontrollera att den står rakt genom att försiktigt skjuta den fram och tillbaka i sidled med hjälp av handtaget. Stäng gallret.

Sätt tillbaka den fyllda avtagbara bränsletanken. Sätt i batterierna i batterifacket (se till så att batteriernas pluspoler sitter vid plustecknen i batterifacket och att minuspolerna sitter vid minustecknen). När du har satt tillbaka bränsletanken och batterierna ska du vänta 30 minuter innan du använder värmaren. 100 cm 150 cm 50 cm 50 cm 20 cm 50 cm p110_121_se_R224TC.indd 121 03-06-13 13:41e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e F Q
