MODE D'EMPLOI R 224 TC ZIBRO

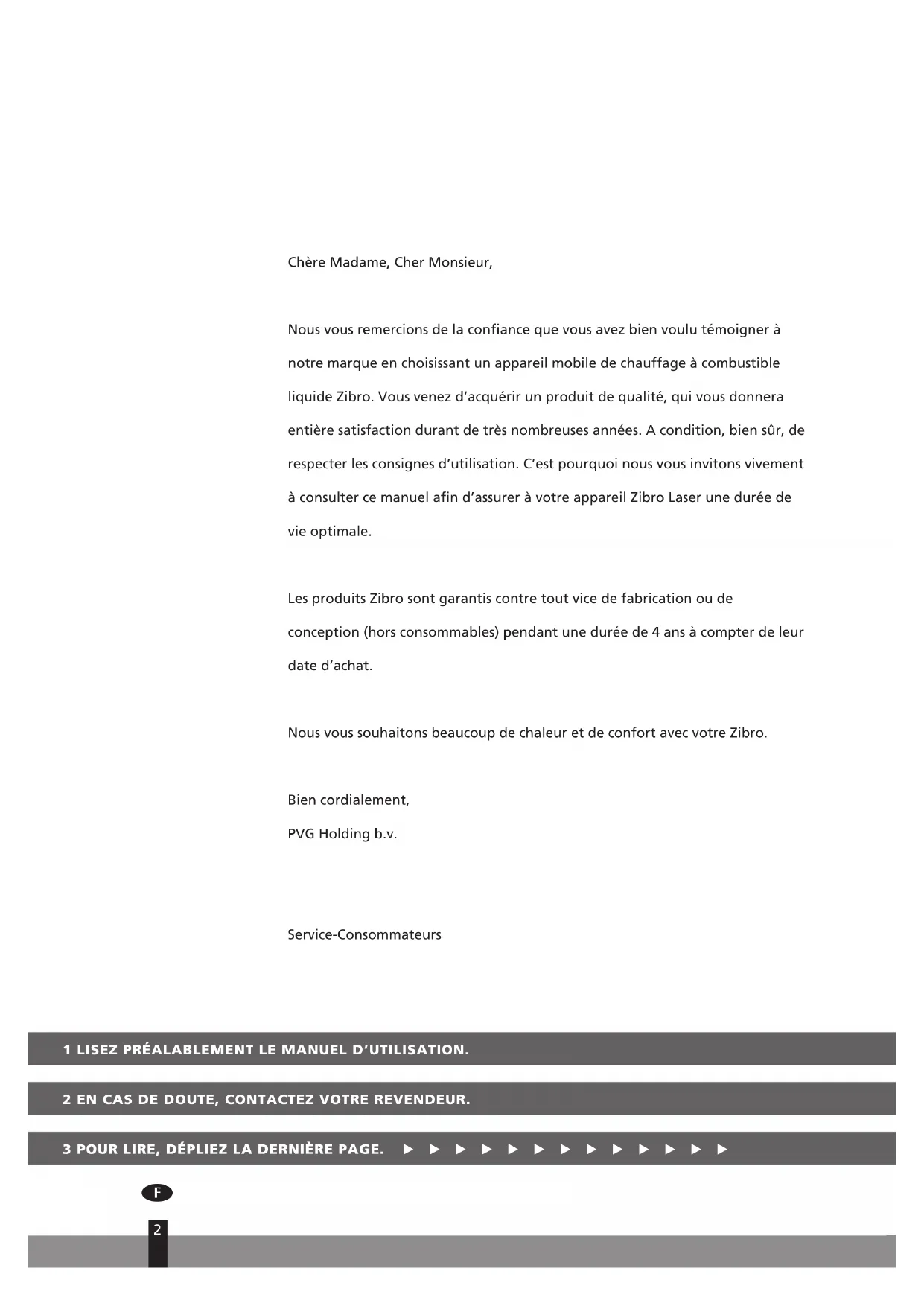

EMC co_R224TC-4.indd 1 03-06-13 13:37co_R224TC-4.indd 4 03-06-13 13:373 p01_13_fr_R224TC.indd 1 03-06-13 13:43Chère Madame, Cher Monsieur, Nous vous remercions de la confiance que vous avez bien voulu témoigner à notre marque en choisissant un appareil mobile de chauffage à combustible liquide Zibro. Vous venez d’acquérir un produit de qualité, qui vous donnera entière satisfaction durant de très nombreuses années. A condition, bien sûr, de respecter les consignes d’utilisation. C’est pourquoi nous vous invitons vivement à consulter ce manuel afin d’assurer à votre appareil Zibro Laser une durée de vie optimale. Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 4 ans à compter de leur date d’achat. Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro. Bien cordialement, PVG Holding b.v. Service-Consommateurs 1 Lisez préaLabLement Le manueL d’utiLisation. 2 en cas de doute, contactez votre revendeur. 3 pour Lire, dépLiez La dernière page. e e e e e e e e e e e e e 3 pour Lire, dépLiez La dernière page. e e e e e e e e e e e e e

e e e e e e e e e e e e e e e e e e e e e e e e e e p01_13_fr_R224TC.indd 2 03-06-13 13:43L’utiLisation dans Les grandes Lignes Voici, dans les grandes lignes, la marche à suivre pour utiliser votre appareil mobile de chauffage à combustible liquide. Le MANUEL D’UTILISATION (page 5 et suivantes) reprend chaque étape en détail. ÉLÉMENTS IMPORTANTS Bouton d’extinctionBouton centralMécanisme d’allumageBrûleurPoignée du brûleurIndicateur du combustibleGrilleCouvercle du réservoir amovibleRéservoir amovibleJauge de combustible du réservoir amovibleAllumeurLogement des piles

• Le remplissage du réservoir doit se faire (sécurité contre l’incendie): - soit appareil à l’arrêt, - soit dans un autre local que celui où est installé le chauffage, - dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus.
• Votre appareil dégagera une odeur de ‘neuf’ en chauffant pour la première fois.
• Conservez votre combustible dans un endroit frais, à l’abri de la lumière après avoir fermé le ou les bidons avec le bouchon d’origine.
• Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible.
• Si vous chauffez au Zibro Premium Quality Fuels vous êtes assurés d’avoir un combustible de bonne qualité et conforme à l’arrêté du 18/07/2002 et du 25/06/2010 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage.
• Si vous changez de marque et/ou de type de combustible, vous devez d’abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

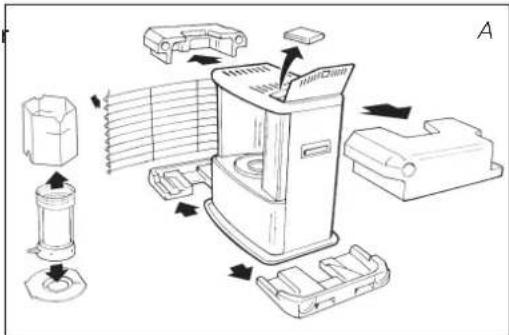

• Eviter tout contact la grille qui peut etre tres chaude. 3 pour Lire, dépLiez La dernière page. e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e Retirez les différents emballages(voir le chapitre A, fig. A).Remplissez le réservoir amovible I et attendez 30 minutes avant d’allumer l’appareil (voir le chapitre B, fig. I). Placez les piles dans leur logement L (voir le chapitre A, fig. G). Vérifiez le positionnement du brûleur D celui-ci doit être vertical (voir le chapitre A, fig. F).Allumez l’appareil en tournant à fond le bouton central B à droite puis en appuyant doucement sur le mécanisme d’allumage 3 (voir chapitre C, fig. K et L).Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l’appareil fonctionne bien (voir le chapitre D).Eteignez l’appareil (voir le chapitre E).p01_13_fr_R224TC.indd 3 03-06-13 13:43Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l’appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver! Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil.

ce Que vous devez savoir au préaLabLe:

AÉREZ TOUJOURS SUFFISAMMENT

Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservezle pour toute référence ultérieure. Installez cet appareil uniquement s’il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme chauffage dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage. Pour votre confort et votre sécurité, assurez-vous que la pièce où se trouve l’appareil, est suffisamment aérée. Remarque : Afin d’éviter toute coupure intempestive, nous conseillons d’entrouvrir une porte ou une fenêtre lorsque l’appareil est en service. Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d’utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l’appareil est utilisé soit munie d’une entrée d’air suffisante et d’une sortie d’air efficace (section minimale de 50 cm

pour chaque orifice). Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d’atmosphère. En cas de doute, consultez votre distributeur. DESSUS TEMPÉRÉ (LE ‘SAFE TOP’) L’appareil de chauffage est muni d’un dessus tempéré, nommé le système ‘Safe top’. Ceci permet de diminuer la température du plateau supérieure. Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque réduit. Attention: le plateau supérieur et la grille devant restent chaud. Eviter tout contact avec la grille. PARTICULIèREMENT POUR FRANCE: Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide (conforme aux arrêtés du 18/7/2002 et du 25/6/2010). L’usage de tout autre combustible est interdit. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. NOTE SPÉCIALE POUR LE ROyAUME-UNI : N’utilisez que du pétrole de classe C1 ou équivalent, en conformité avec la norme ‘BS2869- Part 2’.

LE COMBUSTIBLE APPROPRIÉ

Utilisez du combustible comme Zibro Premium Quality Fuels. Seuls ces combustibles vous assurent une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Un combustible de moins bonne qualité peut se traduire par: e un dépôt de carbone excessif sur la mèche e une combustion imparfaite e une réduction de la durée de vie de l’appareil e un dégagement de fumée et/ou de mauvaise odeur e un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. La garantie ne couvre pas les dommages et/ou pannes de l´appareil mobile de chauffage causés par l’utilisation d’un combustible autre que celui qui est recommandé. Pour connaître le combustible le mieux adapté, consultez votre revendeur. Pour une utilisation convenable, l’ utilisateur doit respecter les prescriptions suivantes: INTERDICTION - d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules p01_13_fr_R224TC.indd 4 03-06-13 13:43e e e e e e - d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au dessus de niveau plus haut que 1500 mètres- de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage.L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant. manueL

A INSTALLATION DE L’APPAREIL

Retirez avec précaution votre appareil du carton et vérifiez-en le contenu. En plus de l’appareil, vous devez disposer: e d’un bouchon de transport e du présent manuel d’utilisation e d’ une pompe à main Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport. Retirez les calages de protection : e Soulevez le côté droit de la grille G pour la libérer de ses deux logements, puis tirer la grille vers vous. (fig. B). e Enlevez la chambre de combustion et autres protections situé dessous la chambre de combustion (fig. D). e Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à l’aide de la poignée E, vous pouvez le déplacer sans effort légèrement à gauche et à droite (fig. F). e Ouvrez le couvercle du réservoir amovible H et retirez la cale de carton. Si le côté gauche de la grille a été enlevé, insérer d’abord la partie la plus fine dans le logement supérieur gauche et insérer ensuite le côté gauche situé en bas (fig. E). Remplissez le réservoir amovible en suivant les instructions du chapitre B.

Placez les piles dans leur logement L, situé à l’arrière de l’appareil (fig. G). Faites attention aux pôles + et -. Il est préférable d’utiliser des piles alcaline neuves (2x taille D).

La surface du sol doit être plane. Déplacez l’appareil s’il n’est pas parfaitement horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. Votre appareil est maintenant prêt à l’emploi.

Remplissez votre réservoir amovible dans un lieu approprié (dans un autre local que celui ou le chauffage est installé). Procédez comme suit:

Assurez-vous que l’appareil est éteint.

Soulevez le couvercle H, dégagez le réservoir amovible I et retirez-le de l’appareil (fig. H). Attention! quelques gouttes de combustible peuvent encore s’écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir. Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. I). Introduisez le tuyau flexible dans l’orifice du réservoir amovible. Serrez le bouton situé au dessus de la pompe (en le tournant à droite). Pressez la pompe plusieurs fois jusqu’à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c’est le cas, vous n’avez plus besoin de presser la pompe. Lors du remplissage, observez attentivement la jauge du niveau de combustible J (fig. J). Si celle-ci est pleine, désamorcez la pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche). Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid (en chauffant, le combustible se dilate). Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible éventuellement renversé. Dans tous les cas, l’utilisateur doit verifier la bonne fermeture du reservoir rechargé en dehors de toute source de chaleur ou de feux nus. Remettez le réservoir amovible dans l’appareil. Refermez le couvercle. Pensez à fermer votre bidon pour éviter des dépôts d’eau.

C ALLUMAGE DE L’APPAREIL

Au début, un appareil mobile de chauffage à combustible liquide neuf dégage une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre appareil la première fois à l’extérieur de l’espace habitable. Si vous utilisez l’appareil pour la première fois, vous devez, après avoir placé le réservoir amovible plein, attendre 30 minutes environ avant d’allumer. Cela permet à la mèche de s’imbiber de combustible. Procédez de la même manière lors d’un changement de mèche. Avant d’allumer l’appareil , vérifiez toujours l’indicateur du combustible F pour savoir si vous devez d’abord remplir le réservoir amovible.Allumez toujours l’appareil en vous servant de son allumage électrique.N’utilisez jamais d’allumettes ou de briquet.Procédez comme suit:

Tournez le bouton central B à droite jusqu’à la butée (fig. K). En exerçant une petite pression, vous pourriez faire tourner le bouton central un peu plus; ce dernier revient cependant tout seul par effet ressort.

Appuyez sur le mécanisme d’allumage C (fig. L) mais pas trop fort. Dès qu’une petite flamme apparaît dans le brûleur D, vous pouvez relâcher le mécanisme d’allumage. Si vous avez allumé l’appareil mais que ce dernier se coupe peu de temps après l’allumage, il est nécessaire de remplacer les piles. Il est préférable d’utiliser des piles alcaline neuves (2x taille D). Si après une première utilisation de l’appareil le bouton ne tient pas enclenché. Tourner le bouton (fig. M) dans le sens inverse des aiguilles d’une montre, puis refaire l’opération inversée pour procéder à l’allumage (chapitre C). Après allumage de l’appareil, vérifiez toujours que le brûleur D est bien vertical en le bougeant légèrement à l’aide de la poignée E vers la gauche et vers la droite (fig. F). Cela doit s’effectuer sans forcer. Si le brûleur est mal positionné, il se formera de la fumée et de la suie.

D FONCTIONNEMENT DE L’APPAREIL

Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et minimales autorisées pour votre flamme sont indiquées figure Q. Une flamme trop haute peut provoquer la formation de fumée et de suie alors qu’une flamme trop basse entraîne la formation d’odeur et d’usure de la mèche. Vous pouvez régler la flamme un peu en vous servant du bouton central 2 (fig. M). Les causes possibles d’une flamme trop basse sont: e trop peu de combustible (remplissez le réservoir) e combustible de mauvaise qualité (consultez votre revendeur) e trop peu d’aération (entrebâillez une fenêtre ou une porte) e usure de la mêche (consultez votre revendeur, ou changez la mèche, voir chapitre L) Lorsque la pièce n’est pas suffisamment aérée, l’appareil se coupera automatiquement. Dès que la pièce est mieux aérée (p. ex. après ouverture plus grande d’une porte ou d’une fenêtre), le convecteur peut être rallumé. L’appareil est équipé d’un système de sécurité qui l’éteint lorsque vous soulevez le réservoir de rechange pour le retirer. Pour rallumer l’appareil, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.

E EXTINCTION DE L’APPAREIL

Appuyez sur le bouton d’extinction A. La flamme s’eteindra après quelques instants (fig. N). F PANNES: CAUSES ET REMèDES Si vous n’arrivez pas à remédier à une panne à l’aide des instructions ci-dessous, vous devez contacter votre revendeur. L’ALLUMAGE NE MARCHE PAS. e Les piles ne sont pas bien placées dans leur logement. Vérifiez (fig. G). e Les piles ne sont pas assez puissantes pour l’allumage. Changez-les (fig. G).

p01_13_fr_R224TC.indd 7 03-06-13 13:43e L’appareil a entièrement consommé son combustible ou bien la mèche a été changée. Après avoir remis le réservoir amovible plein en place, attendez 30 minutes avant d’allumer. e Vous avez poussé le mécanisme d’allumage C trop fort. Poussez moins fort (chapitre C). e L’allumeur K est défectueux. Consultez votre revendeur. FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR. e Le brûleur D n’est pas correctement placé. Mettez-la bien droit à l’aide de la poignée E jusqu’à ce que vous puissiez la bouger facilement légèrement à gauche et à droite. e Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. e Vous utilisez un combustible inadapté. Voir LE COMBUSTIBLE APPROPRIÉ. e De la poussière s’est accumulée en dessous de l’appareil. Consultez votre revendeur. e La hauteur de la mèche n’est pas correct. Consultez votre revendeur. L’APPAREIL S’ÉTEINT LENTEMENT. e Le réservoir amovible est vide. Voir le chapitre B. e Il y a de l’humidité dans le réservoir inférieur. Consultez votre revendeur. e Le haut de la mèche s’est durci. Le convecteur doit consommer tout son combustible (chapitre G). Utilisez le propre combustible. e Vous utilisez un combustible usagé. Commencez chaque saison froide avec un combustible neuf. L’APPAREIL BRULE TOUJOURS FAIBLEMENT. e La mèche est trop basse. Consultez votre revendeur. e L’appareil a consommé pratiquement tout le combustible avant d’être de nouveau rempli. Après avoir placé le réservoir amovible plein, attendez 30 minutes avant d’allumer. e Vous utilisez un combustible usagé ou inadapté. Voir LE COMBUSTIBLE APPROPRIÉ e La pièce est insuffisamment aérée. Ouvrez largement une fenêtre ou porte pendant quelque temps, puis laissez-la entrebâillée. L’APPAREIL BRULE TROP FORT. e Vous utilisez un combustible inadapté, trop volatil. Voir LE COMBUSTIBLE APPROPRIÉ. e La mèche est trop élevée. Consultez votre revendeur.

G À PROPOS DE L’ENTRETIEN

Votre appareil exige peu d’entretien. Mais vous devez essuyer la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former. Normalement, trois éléments sont sujets à l’usure:

Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle. Observez les règles en vigueur dans votre commune concernant les petits déchets chimiques.

L’allumeur tiendra plus longtemps si vous allumez l’appareil de manière appropriée. Changez les piles à temps et veillez à ne pas enfoncer trop fort le mécanisme d’allumage. Si le fil à incandescence est cassé, ou déformé vous devez remplacer l’allumeur.

Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre l’appareil consommer entièrement son combustible (jusqu’à ce qu’il s’éteigne de lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En consommant totalement son combustible, l’appareil dégage une odeur. Il vous est donc conseillé de le faire à l’extérieur de l’espace habitable Les réparations, le remplacement des pièces importantes (notamment la mêche) et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l’importateur). Avant de procéder à son entretien, laissez l’appareil refroidir. H ENTREPOSAGE (FIN DE LA SAISON) A la fin de la saison, nous vous conseillons de faire en sorte que l’appareil consomme la totalité de son combustible puis de l’entreposer dans de bonnes conditions. Veuillez suivre les instructions suivantes:

Allumez l’appareil à l’extérieur de l’espace habitable et laissez-le consommer entièrement son combustible.

Nettoyez l’appareil à l’aide d’un chiffon sec.

Retirez les piles l’appareil L et conservez-les dans un endroit sec.

Nettoyez le filtre à combustible (chapitre G).

Rangez l’appareil dans un lieu sans poussière, si possible en utilisant l’emballage d’origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. En tout cas, commencez la nouvelle saison avec du combustible neuf. Lorsque vous réutilisez votre appareil suivez les instructions de nouveau (chapitre A). I TRANSPORT Afin d’éviter les fuites de combustible durant le transport de l’appareil, vous devez prendre les précautions suivantes:

allumeur défaillant du fait du filament rompu. p01_13_fr_R224TC.indd 9 03-06-13 13:43+

Retirez le réservoir amovible I de l’appareil et retirez le filtre à combustible (fig. O). Ce dernier peu goutter un peu; gardez un chiffon à portée de main. Conservez le filtre et le réservoir amovible indépendamment de l’appareil.

Mettez le bouchon de transport à la place du filtre à combustible (fig. P) et enfoncez-le bien.

Transportez l’appareil toujours en position verticale.

J SPÉCIFICATIONS TECHNIQUES

Allumage électrique Combustible Combustible liquide pour appareils mobiles de chauffage (Arrêté du 8/7/2002 et du 25/06/2010) Puissance calorifique* 2400 Watt Conseiller pour des pièces normalement minimum 40 maximum 85 airées (m

Ne convient pas pour des pieces de volume 40

Autonomie du réservoir (heures) minimum 16 Contenance du réservoir amovible (litres) 4,0 Poids (kg) 7,5 Dimensions (mm) largeur 428 (plateau inférieur compris) profondeur 295 hauteur 453 Accessoires bouchon de transport, pompe à main Piles 2x LR20, MN 1300, 1,5V, size D Type mêche F

• En cas de réglage en position maximale** Ces valeurs sont données à titre indictif Le marquage CE correspond à la conformité aux normes EN55014(1993)et EN50082-1(1992)

K CONDITIONS DE GARANTIE

Votre appareil est couvert par une garantie de 4 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent :

Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect.

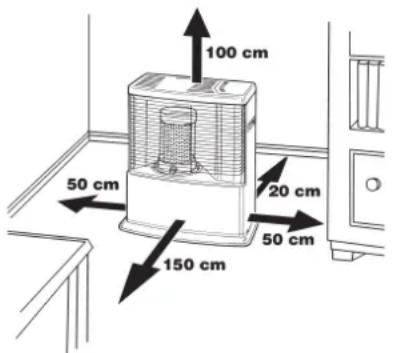

La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. Bouchon de transport 100 cm150 cm50 cm50 cm20 cm50 cm

La garantie ne s’applique pas dans les cas suivants: modifications apportées au l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers.

Les pièces sujettes à l’usure normale, comme la mêche, les piles, l’allumeur et la pompe à main ne sont pas couverts par la garantie.

La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications.

La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*.

Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur. En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur.

• Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, n’essayez pas de déplacer l’appareil mais éteignez- le immédiatement (voir le chapitre E). En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre. 14 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ 1 Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l’appareil. 2 Ne déplacez pas l’appareil lorsqu’il chauffe ou s’il est encore brûlant. Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l’entretien de l’appareil. 3 Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. 4 N’utilisez pas l’appareil dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l’appareil pres d’un point d’eau (bain, douche, piscine, etc.). 5 Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. 6 Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. 7 Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). 8 N’utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. 9 La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie). 10 Aérez toujours suffisamment. 11 Cet appareil n’est pas conçu pour des utilisateurs (y compris les enfants) qui présentent un handicap moteur, mental ou sensoriel, ou qui manquent d’expérience et de connaissances, sauf s’ils sont surveillés par une personne responsable de leur sécurité. 12 Cet appareil peut être utilisé par desenfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances ; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l’utilisation sécurisée de l’appareil et leur avoir expliqué clairement les dangers potentiels. 13 Ne pas laisser les enfants jouer avec l’appareil. 14 Les enfants ne doivent pas être chargés du nettoyage et de l’entretien de l’appareil sauf s’ils sont encadrés. p01_13_fr_R224TC.indd 11 03-06-13 13:43Le cHangement de La mècHe L AVANT DE COMMENCER A CHANGER LA MECHE, L’APPAREIL DOIT êTRE ETEINT ET TOTALEMENT REFROIDI.

Ouvrez la porte de réservoir et retirez le réservoir amovible.

Retirez les piles qui se trouvent dans leur logement a l’arrière de l’appareil.

Ouvrez la grille et retirez le brûleur puis refermez la grille.

Retirez le bouton central en tirant vers vous.

Devissez les vis de maintien du manteau. Soulevez le manteau vers le haut, puis l’inclinez vers vous pour passer l’axe du bouton central.

Devissez les vis papillons de maintien du support mèche.

Soulevez le support du brûleur de manière à ce que la mèche soit visible. Posez le support de brûleur près de l’appareil. (Veillez à ce que le câblage ne se détache pas).

Enlever la vis qui tient la butée de maintien et retirez la.

Tournez complètement vers la droite l’axe.

Tournez l’anneau de mèche en sens inverse des aiguilles d’une montre et soulevez-le. Retirez-le de son logement.

Retirez la mèche de l’anneau support mèche. Pour cela retirez le crochet de maintien (ergot) du trou de l’anneau de mèche. Pour cela il est conseillé de se munir de gants et d’un récipient pour mettre la mèche dedans une fois enlevée.

Prenez la mèche et positionner les crochets de maintien (ergots) dans les trous de l’anneau support de mèche.

Remettez l’ensemble (anneau de mèche et mèche) dans son logement. Tournez-le dans le sens des aiguilles d’une montre afin de bien le repositionner.

Remettre la butée de maintien. Visser la vis qui tient la butée de maintien.

Remettez le support de brûleur en place.

Serrez manuellement les papillons de manière égale.

Pour tester le bon fonctionnement du coulissement de la mèche. Mettez la mèche en position basse puis à l’aide du système masselotte déclencher l’appareil. Répétez quelque fois. Si la mèche n’arrive pas dans la position la plus basse elle à été mal monté et il faut recommencer la procédure à partir de 12. Retirez le bouton central en tirant vers vous.

Remettez le manteau dans sa position, les vis de maintien du manteau. Le bouton central, ouvrez la grille et repositionnez le brûleur.
