BRUGSANVISNING R 224 TC ZIBRO

Den gefüllten Brennstofftank wieder aufsetzen. Die Batterien in das Batteriefach einlegen (achten Sie dabei auf die + und – Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten. 100 cm 150 cm 50 cm 50 cm 20 cm 50 cm p14_25_de_R224TC.indd 25 03-06-13 13:43Kære kunde Hjertelig til lykke med anskaffelsen af Deres Zibro, det førende mærke blandt flytbare kaminer. De har anskaffet Dem et absolut kvalitetsprodukt, som De vil få glæde af mange år frem i tiden. Forudsat at kaminen anvendes på forsvarlig vis. Læs derfor først denne brugsanvisning, så Deres Zibro kan holde længe. Der er 4 års fabriksgaranti på alle opståede materiale- og fremstillingsfejl. Vi ønsker Dem meget varme og komfort med Deres Zibro. Med venlig hilsen PVG Holding b.v. Kundeservice 1 Læs først brugsanvisningen. 2 spørg Deres Kamin-HanDLer, Hvis De Har yDerLigere spørgsmåL. 3 foLD Den siDste siDe uD før Læsningen. e e e e e e e e e e e e

p26_37_dk_R224TC.indd 26 03-06-13 13:42genereLt om brugen Dette er i store træk, hvordan Deres kamin skal anvendes. For mere detaljerede handlinger henvises til VEJLEDNINGEN (side 29 og frem).

• Den første gang lugter ovnen ‘ny’, når den brænder.
• Opbevar brændstoffet på et køligt og mørkt sted.

• Brændstof ældes. Start hver fyringssæson med nyt brændstof.
• Når De fyrer med Zibro Premium Quality Fuels, er De garanteret brændstof af den rigtige kvalitet.
• Hvis De skifter over til et andet mærke/type petroleum, skal De lade ovnen brænde helt tom først.
• Undgå enhver kontakt med toppladen og frontgitteret. VIGTIGE DELE Sluk knapDrejeknapTændknapForbrændings-kammerHåndtag til for-brændingskammerBrændstofindikatorGrillDæksel til skiftetankSkiftetankBrændstofmeter til skiftetankGlødespiralBatteriholder

e e e e e e e e e e e e e e e e e e e e e e e Fjern alt emballagemateriale (se kapitel A, fig. A).Fyld skiftetanken I isæt denne i ovnen og vent 30 minutter, før ovnen tændes (se kapitel B, fig. I).Sæt batterierne i holderen L (se kapitel A, fig. G).Kontrollér at forbrændingskammeret D står helt lodret (se kapitel A, fig. F). Tænd kaminen ved at dreje drejeknappen B til højre indtil den ikke kan drejes længere og tryk derefter tændingsknappen rol-igt ind (se kapitel C. Fig. K og L).Efter at kaminen er blevet tændt varer det 10 til 15 minutter førend det kan kontrolleres om kaminen brænder korrekt.Sluk for ovnen (se kapitel E).

p26_37_dk_R224TC.indd 27 03-06-13 13:42Denne transportprop findes løst i kassen. Kun med denne kan ovnen transporteres uden problemer. Gem den derfor omhyggeligt. HvaD man først sKaL viDe SØRG ALTID FOR TILSTRÆKKELIG VENTILATION Læs denne brugervejledning grundigt, før du tager apparatet i brug, og gem den til senere brug. Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som en varmer i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager. Sørg for at der er tilstrækkelig ventilation, så opvarmningen er behagelig og sikker. Bemærk: For at undgå at varmeapparatet slås fra, anbefaler vi at en dør eller vindue sættes på klem når varmeapparatet er tændt. For alle kamin-modeller gælder et bestemt minimumsrum, hvor ovnen kan bruges uden ventilation og uden fare. (se kapitel J). Hvis det pågældende rum er mindre end angivet, skal der altid åbnes et vindue eller en dør på klem (± 2,5 cm). Dette tilrådes også i rum, der er velisolerede eller uden gennemtræk og/eller ligger over 1500 m. Brug ikke Deres kamin i kældre eller andre underjordiske rum. Du må ikke foretage ændringer af sikkerhedssystemet, da garantien for, at luftmåleren fungerer korrekt, derved bortfalder. Kontakt forhandleren, hvis du har spørgsmål. SAFE TOp Kaminen er udstyret med en “safe top”. Denne mindsker temperaturen på toppladen. Dermed bliver risikoen for uheld mindsket, hvis man skulle komme til at berøre toppladen. Pas på: Toppladen er stadigvæk varm. Undgå enhver kontakt med toppladen og frontgitteret. SÆRLIGE OpLySNINGER FOR BRuGERE I FRANKRIG: Kaminen er fremstillet til kun at blive brugt med brændstof, der er beregnet til flytbare kaminer, som fyrer med flydende brændstof, i henhold til de franske dekreter af 18-07-2002 og 25-06-2010. Det er forbudt at bruge andre former for brændstof. Kontakt din forhandler, eller find adresser på forhandlere på vores websted. Denne flytbare kamin, der fyrer med flydende brændstof, er beregnet til brug som en ekstra varmekilde og ikke som en konstant varmekilde. SÆRLIGE OpLySNINGER FOR BRuGERE I STORBRITANNIEN: Brug kun Klasse C1 petroleum i henhold til BS2869 Del 2 eller lignende. Brugeren skal overholde følgende anvisninger om korrekt brug: UNDLAD AT - bruge den flytbare kamin, der fyrer med flydende brændstof, i campingvogne, både og førerhuse. - bruge den flytbare kamin, der fyrer med flydende brændstof, i lokaler med utilstrækkelig ventilation (se minimummålene for det lokale, der skal opvarmes i skemaet med specifikationer) samt lokaler, der ligger under jordhøjde og/eller i en højde på over 1.500 meter - ændre kaminens sikkerhedsfunktioner. Anvendelse af denne type opvarmning på offentlige steder kræver forudgående tilladelse fra myndighederne. Indhent korrekte oplysninger, før kaminen tages i brug.

DET RIGTIGE BRÆNDSTOF

Deres kamin er fremstillet til at anvende vandfrit, rent petroleum af god kvalitet så som Zibro Premium Quality Fuels. Kun med dette, fås en ren og optimal forbrænding. Brændstof af ringere kvalitet kan medføre: e Overdreven tjæredannelse på vægen e Ufuldstændig forbrænding e Begrænset levetid for væge og ovn e Røg eller stank e Hvidt anslag på frontgitter eller topplade. Det rigtige brændstof er af stor betydning for en ufarlig, effektiv og komfortabel brug af ovnen. Kun med den rigtige type brændstof er De garanteret ufarlig, effektiv og komfortabel brug af ovnen.

p26_37_dk_R224TC.indd 28 03-06-13 13:42e e e e e e Skader på kaminen og/eller funktionsfejl som følge brug af andet end anvendelse af vandfrit, rent petroleum af god kvalitet dækkes ikke af garantien.Spørg altid den nærmeste Zibro forhandler om den rigtige type brændstof til Deres ovn. veJLeDning

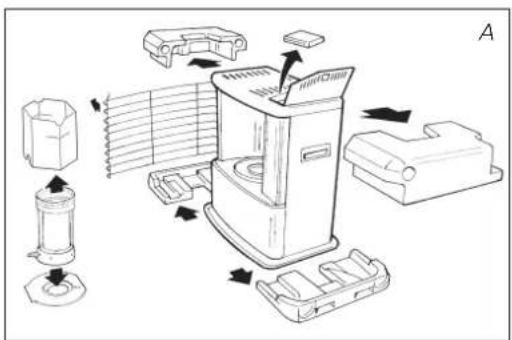

A INSTALLATION AF OVNEN

Tag forsigtigt Deres Kamin ud af kassen og kontroller indholdet. Ud over ovnen skal der forefindes følgende: e En transportprop e Denne brugsanvisning e en manuel hævepumpe Gem kassen og emballagematerialet (fig. A) til opbevaring eller transport. Fjern det øvrige emballagemateriale: e Tag den højre side af frontgitteret ud af de to huller ved at trække den højre side af frontgitteret til venstre og træk det herefter fremad (fig. B). e Træk begge ender af emballagematerialet tilbage og samtidig lidt nedad (fig. C). e Tag forbrændingskammeret ud af kaminen og fjern emballagematerialet under det (fig. D). e Sæt derefter brænderen tilbage på dens plads. Check at brænderen er placeret korrekt, ved at skubbe spiralen E fra den ene side til den anden (fig. F). Luk gitteret ved at løfte forsigtigt i dette og placér det i hullet. e Åbn låget til den transportable tank H og fjern papstykket.Hvis den venstre side af frontgitteret er blevet fjernet fra hullerne, placer da først den øverste venstre del af frontgitteret i det øverste venstre hul og indsæt derefter den nederste del af frontgitteret i det nederste venstre hu (fig. E). Fyld skiftetanken som det beskrives i kapitel B.

Sæt batterierne i den dertil beregnede holder L på bagsiden af ovnen (fig. G). Vær opmærksom på ± polerne. Det er bedst at bruge nye alkaliske batterier (2x størrelse D). Gulvet skal være stabilt og i vater. Flyt ovnen, hvis den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under den. Deres kamin er nu klar til brug. B pÅFyLDNING AF BRÆNDSTOF Fyld ikke skiftetanken i beboelsesrum, men et mere velegnet sted (man kan altid komme til at spilde lidt). Påfyldningen foretages således:

Sørg for, at ovnen er slukket.

Åbn dækslet H og løft skiftetanken I ud af ovnen (fig. H). Bemærk: Det kan dryppe lidt fra tanken. Sæt skiftetanken ned på jorden (med proppen opad) og skru tankproppen af.

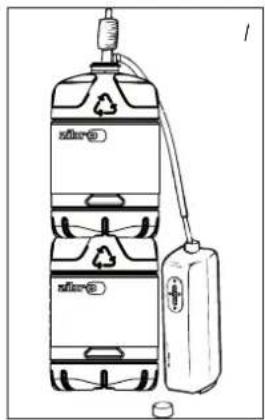

Stik det glatte og hårdeste rør på brændstofhæverten ned i dunken. Sørg for at dunken står højere end skiftetanken (fig. I). Den ribbede slange stikkes ind i åbningen på skiftetanken.

Drej knappen øverst på pumpen fast (til højre).

Tryk på pumpens orange håndtag et par gange, til brændstoffet begynder at løbe ned i skiftetanken. Når dette sker, behøver man ikke at trykke mere på pumpen.

Hold øje med brændstofmeteret på skiftetanken under påfyldningen J (fig. J). Når den er fuld, standses påfyldningen ved at dreje knappen øverst på pumpen løs (til venstre). Fyld ikke tanken for meget. Særligt ikke, hvis brændstoffet er meget koldt (brændstoffet udvider sig, når det bliver varmere).

Lad brændstoffet, som er blevet til overs i pumpen løbe tilbage i dunken og fjern forsigtigt pumpen. Skru tankens dæksel godt på. Fjern eventuelt spildt brændstof.

Kontrollér om tankproppen sidder rigtigt og er skruet fast. Sæt skiftetanken tilbage i ovnen (med dækslet nedad). Luk dækslet.

C SÅDAN TÆNDES OVNEN

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation eller tænd ovnen første gang uden for beboelsesrummet. Hvis ovnen bruges for første gang, skal man vente ca. 30 minutter efter, at den fyldte skiftetank er anbragt, før ovnen tændes. På denne måde kan vægen suge brændstof til sig. Det samme gælder, hvis ovnen har været brændt helt tør og efter udskiftning af vægen. Før kaminen tændes, kontroller da altid brændstofindikatoren F for at vide om tanken skal påfylde. Tænd altid ovnen med den elektriske tænder. Brug aldrig tændstikker eller en lighter. Sådan gør De:

Drej drejeknappen 2 til højre indtil den ikke kan komme længere (fig. K). Med et let tryk kan man dreje drejeknappen lidt længere frem, men den fejdrer tilbage af sig selv.

Tryk tændknappen 3 ind (fig. L), men ikke alt for hårdt. Så snart man kan se en flamme i forbrændingskammeret, kan man slippe tændknappen. Hvis du har tændt for varmeapparatet, og det slår fra igen kort efter, skal batterierne udskiftes. Det er bedst at bruge nye alkaliske batterier (2x størrelse D). Kaminen har kun kortvarigt været i brug og drejeknappen bliver ikke låst. Drej først drejeknappen (fig. M) helt mod venstre før at vægen bringes i den højeste position inden at der tændes (kapitel C).

Efter ovnen er tændt, skal det altid kontrolleres, at forbrændingskammeret D står rigtigt, ved at skubbe det fra venstre til højre (fig. F) vha. håndtaget E. Dette skal kunne foretages uden modstand. Hvis forbrændingskammeret ikke står rigtigt, kan det medføre røg- og sodudvikling. D REGuLERING AF FLAMMEN Efter at kaminen er blevet tændt varer det 10 til 15 minutter kan flammen ses i øverste brandkammer. Først da kan det kontrolleres, at flammen står korrekt. En for høj flamme kan forårsage røg- og sodudvikling, mens en for lav flamme medfører lugtudvikling. På siden ved siden af folde ud-siden kan De se flammens maksimale og minimale brændehøjde (fig. Q). Flammen kan derefter justeres med flammeregulering B (fig. M). En for lav flamme kan skyldes: e for lidt brændstof (fyld tanken) e dårligt brændstof (spørg forhandleren) e for lidt ventilation (åbn et vindue eller en dør på klem) e Slitage på vægen (kontakt din forhandler eller udskift vegen se kapitel M) Hvis der ikke er ventilation nok, slår varmeapparatet automatisk fra. Når ventila- tionen i værelset er blevet forbedret (f.eks. ved at åbne en dør eller et vindue lidt mere), kan man igen tænde for varmeapparatet. Kaminen er udrustet med et sikkerhedssystem, som slukker kaminen, når brændstoftanken bliver taget ud af kaminen. For igen at kunne tænde kaminen, skal brændstoftanken sættes tilbage i kaminen og man følger instruktionerne som angivet i kapitel C. E SÅDAN SLuKKES OVNEN Tryk på sluk knappen A. Flammen går derefter ud af sig selv. (fig. N). F FuNKTIONSFEJL, ÅRSAGER OG LØSNINGER Hvis en funktionsfejl ikke kan afhjælpes med nedenstående anvisninger, skal De kontakte Deres forhandler. DEN KAN IKKE TÆNDES. e Batterierne ligger ikke rigtigt i holderen. Kontroller dem (fig. G). e Batterierne er ikke længere kraftige nok til tændingen. Udskift dem (fig. G). e De har ladet ovnen brænde helt tom eller vægen er udskiftet. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes. e De trykker tændingsknappen C for hårdt ned. Tryk mindre hårdt (kapitel C). e Glødespiralen K er defekt. Kontakt Deres forhandler. uJÆVN FLAMME OG/ELLER SOD OG/ELLER LuGT. e Forbrændingskammeret D står ikke rigtigt. Sæt det rigtigt vha. håndtaget E, til man let kan skubbe det fra venstre til højre.

Glødespiralen er defekt

p26_37_dk_R224TC.indd 31 03-06-13 13:42e Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof. e Der bruges forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). e Der er tale om støvsamling nederst i ovnen. Spørg forhandleren. e Flammehøjden er ikke rigtigt indstillet. Se kapitel F. OVNEN SLuKKER LANGSOMT AF SIG SELV. e Skiftetanken er tom. Se kapitel B. e Der er vand i bundtanken. Kontakt Deres forhandler. e Vægen er blevet hård på oversiden. Lad ovnen brænde helt tør (kapitel H). e Der bruges for gammelt brændstof. Start hver fyringssæson med nyt brændstof. OVNEN BLIVER VED MED AT BRÆNDE LAVT. e Vægen står for lav. Sæt vægehøjdelåsen et trin højere (kapitel G). e Ovnen havde brugt næsten al brændstoffet, før den blev fyldt op. Vent 30 minutter efter den fyldte skiftetank er blevet anbragt, før ovnen tændes. e De bruger for gammelt eller forkert brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). e Rummet er utilstrækkeligt ventileret. Åbn en dør eller et vindue og lad den/det derefter stå på klem. OVNEN BRÆNDER FOR HØJT. e De bruger forkert og for flygtigt brændstof. Se DET RIGTIGE BRÆNDSTOF (kapitlet ”Hvad man først skal vide”). e Vægen står for højt. Kontakt Deres forhandler.

G OM VEDLIGEHOLDELSEN

Deres kræver ganske lidt vedligeholdelse, husk ovnen skal være kold. Støv og pletter skal dog tørres af med en fugtig klud snarest muligt, da der ellers kan komme pletter, der er vanskelige at fjerne. Normalt er det kun to dele, der udsættes for slitage:

Disse kan man selv udskifte. Smid ikke de gamle batterier i skraldeposen. Følg de lokale regler for kemisk affald i Deres kommune.

Glødespiralen holder længere, hvis De tænder den på den korrekte måde. Skift batterierne i tide og vær sikker på at tændknappen ikke bliver trykket for hårdt ind. Hvis ovnen er ny eller har været brændt tør, så skal den stå i min. 20 minutter efter der er påfyldt brændstof inden den på ny tændes, da glødespiralen ellers kan knække.

For at forlænge vægens levetid, skal ovnen regelmæssigt brænde helt tør (til den slukker af sig selv). Dette gøres, hvis man mærker, at flammen bliver svagere. Når den brænder tør, opstår der lidt lugtgener, så det anbefales at foretage dette uden for beboelsesrummet. Fjern ikke selv nogen dele fra ovnen. Kontakt i forbindelse med reparation altid Deres kamin-forhandler. Lad ovnen køle af, før De foretager vedligeholdelse. H SLuT pÅ FyRINGSSÆSONEN Vi anbefaler, at ovnen brændes helt tør ved afslutningen af fyringssæsonen, hvorefter den let kan opbevares. Følg nedenstående anvisninger:

Tænd for ovnen uden for beboelsesrummet og lad den brænde helt tør.

Rengør ovnen med en fugtig klud og tør efter med en tør klud.

Tag batterierne ud af ovnen L og opbevar dem et tørt sted.

Rengøring af brændstoffilteret (se kapitel G).

Opbevar ovnen støvfrit. Om muligt i den originale emballage. Overskydende brændstof kan ikke anvendes i den følgende fyringssæson. Brændstofrester bortskaffes i henhold til kommunens gældende regler om kemisk affald.

Begynd altid den nye fyringssæsson med nyt brændstof. Når ovnen på ny tages i brug følges vejledningen (fra kapitel A).

p26_37_dk_R224TC.indd 33 03-06-13 13:42I TRANSpORT For at forhindre, at ovnen lækker under transport, skal der tages følgende forholdsregler:

Fjern skiftetanken I fra ovnen og fjern brændstoffiltret (fig. O). Det kan dryppe lidt fra dette. Hav en klud klar. Opbevar ikke brændstoffiltret og skiftetanken i ovnen.

Tryk transportproppen fast på brændstoffiltrets plads (fig. P).

Transporter altid ovnen i lodret stilling. J SpECIFIKATIONER Tænding elektrisk Mål (mm) bredde 428 Brændstof petroleum (inklusive bundplade) dybde 295 Kapacitet (kW)

2,40 højde 453 Velegnet rum (m

40-85 Tilbehør: transportprop, manuel hævepumpe Brændstofforbrug (l/time)

0,250 Krævede batterier 2x LR20, MN1300 Brændstofforbrug (g/time)

200 size D, 1,5V Brændetid pr. tank (timer)

16 Type væge F Indhold skiftetank (liter) 4,0 Vægt (kg) 7,5

• Ved indstilling på højeste stand** Oplyste værdier er indikative K GARANTIBETINGELSERNE På Deres kamin får De 48 måneders garanti regnet fra købsdatoen. I denne periode afhjælpes alle materiale- og fremstillingsfejl gratis. Derfor gælder følgende regler:

Alle yderligere krav på skadesgodtgørelse, inklusive efterfølgende skade afvises udtrykkeligt.

Reparation og udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien.

Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis ovnen har været repareret af tredjemand.

Dele der er udsat for normal slitage, som batterier, væge og brændstofhævert er ikke omfattet af garantien.

Garantien gælder kun, hvis De kan fremlægge det originale daterede købsbevis, og hvis der ikke er foretaget ændringer på dette.

Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet

p26_37_dk_R224TC.indd 34 03-06-13 13:42braendstof. Forkert brændstof kan endog være farligt*. Derfor anbefales brugen af Zibro Premium Quality Fuels i kaminen. Zibro Premium Quality Fuels er et kvalitetsprodukt, som er specielt velegnet til brug i kaminen.

Fragtomkostninger og risiko ved forsendelse af ovnen eller dele af denne er altid for købers regning. For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denne, indleveres ovnen til reparation hos Deres forhandler.

• Letantændelige stoffer kan f.eks. medføre en ukontrollabel forbrænding med stikflammer. Prøv i så tilfælde ikke at flytte ovnen, men sluk omgående for den. I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker. 14 TIpS FOR uFARLIG BRuG 1 Børn bør være under opsyn, så det sikres, at de ikke leger med apparatet. 2 Flyt aldrig kaminen, når den brænder eller stadig er varm. I dette tilfælde må den heller ikke påfyldes eller vedligeholdes. 3 Anbring kaminen så dens forkant er mindst 1,5 meter fra mure, gardiner og møbler. 4 Brug ikke kaminen i støvede rum, da der så ikke opnås en optimal forbrænding. Brug ikke kaminen i umiddelbar nærhed af badekar, brusekabiner eller svømmebassiner. 5 Sluk kaminen før De forlader huset eller går i seng. Hvis De er fraværende i længere tid (f.eks. ferie), skal stikket også tages ud af stikkontakten. 6 Opbevar og transporter altid brændstoffet i de dertil beregnede tanke og dunke. 7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar altid brændstoffet et køligt, tørt og mørkt sted (sollys forringer kvaliteten af brændstoffet). 8 Brug aldrig kaminen på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgasser eller malingsdampe). 9 Vær opmærksom på, at kaminens gitter bliver meget varmt. Hvis der anbringes ting oven på kaminen, udgør det en brandfare. 10 Sørg altid for tilstrækkelig ventilation. 11 Dette apparat er ikke beregnet til at bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller som mangler erfaring og viden, med mindre de har fået supervision eller instruktion om brugen af apparatet af en person med ansvaret for deres sikkerhed. 12 Dette apparat kan bruges af børn fra 8 år og af personer med reducerede fysiske, sansemæssige eller mentale evner eller manglende erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af apparatet på en sikker måde og forstår de dermed forbundne farer. 13 Børn må ikke lege med apparatet. 14 Rengøring og brugervedligeholdelse må ikke foretages af børn uden vejledning.

Åbn tankventilen og tag skiftetanken ud.

Løft risten op ad indskæringen og træk den fremad. Tag brænderhovedet ud af kaminen. Luk risten.

Træk drejeknappen af kaminen.

Skru de tre kappeskruer på undersiden af kaminen løs. Træk kappen lidt fremad og fjern den fra bundpladen.

Løsn vingemøtrikkerne under brændersædet.

Løft brænderholderen sådan at vægen bliver synlig. Læg brænderholderen ved siden af kaminen (pas på at ledningerne ikke falder af).

Løsn den skrue, der holder bøjlen fast, og fjern bøjlen.

Drej akslen helt om til højre og løsn vægeholderen (med vægen) fra akslen.

Drej vægeholder mod uret, og løft vægeholderen op. Fjern den fra det primære luftrør.

Klem vægen sammen, så vægen kommer fri af vægeholderen og tag vægen ud. Brug handsker til dette og stil en lille bakke frem til at komme den gamle vægen i.

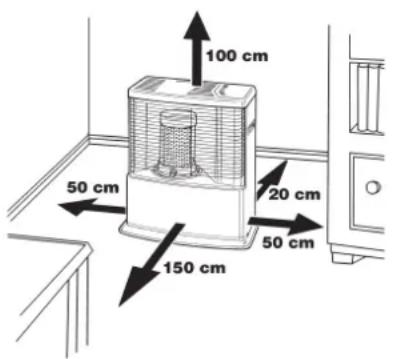

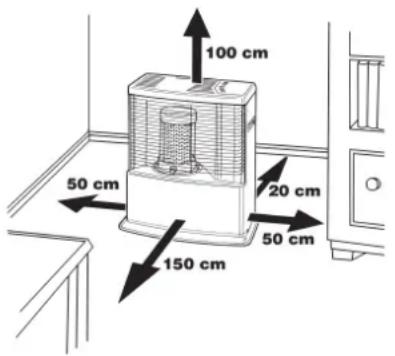

100 cm150 cm50 cm50 cm20 cm50 cm p26_37_dk_R224TC.indd 36 03-06-13 13:4212 Sæt vægen i vægeholderen, sørg for at den vender den vej der er angivet i vægeholderen.

Anbring vægeholderen på det primære luftrør. Drej derefter vægeholderen med uret så håndtaget går i indgreb.

Sæt bøjlen på plads igen. Stram den skrue, der holder bøjlen fast.

Sæt brænderholderen tilbage.

Spænd vingeskruerne fast.

Anbring drejeknappen på vægemekanismen. Drej knappen helt til højre. Aktiver faldsikringen og kontroller, at kovsen går ned i den nederste stilling. Gentag dette nogle gange. Hvis vægen ikke kommer ned i den nederste position, er den forkert monteret, og proceduren skal gentages fra trin 12. Træk drejeknappen af kaminen.

Sæt kappen tilbage og skru de tre kappeskruer fast. Sæt drejeknappen og forbrændingskammeret på plads igen. Kontroller, at sidstnævnte står lige, ved at tage fat i håndtaget og skubbe den lidt til venstre og højre. Luk risten.

Sæt den fyldte skiftetank tilbage. Sæt batterierne i batteriholderen (bemærk plus og minus). Når skiftetanken og batterierne er anbragt, skal du vente 30 minutter, før du tænder for kaminen.
