KÄYTTÖOHJE R 224 TC ZIBRO

Ponga el depósito extraíble lleno en su sitio. Ponga pilas en su cajetín (compruebe que los polos positivo y negativo se han colocado donde indican las marcas + y -). Siempre que cambie la mecha, deje transcurrir 30 minutos antes de utilizar la estufa de nuevo. 100 cm 150 cm 50 cm 50 cm 20 cm 50 cm p38_49_es_R224TC.indd 49 03-06-13 13:42Hyvä asiakas, Onnittelut kannettavan, kotikäyttöön tarkoitetun lämmittimen ostamisen johdosta. Olet hankkinut laatutuotteen, josta on iloa useiksi vuosiksi. Se tietysti edellyttää, että käytät lämmitintä oikein. Lue ensin nämä käyttöohjeet varmistaaksesi lämmittimen mahdollisimman pitkän käyttöiän. Valmistaja myöntää lämmittimelle 48 kuukauden pituisen takuun materiaalitai valmistusvirheiden varalta. Toivomme, että lämmittimestä on sinulle paljon iloa ja lämpöä. Ystävällisin terveisin PVG Holding b.v. Asiakaspalveluosasto 1 LUE ENSIN KÄYTTÖOHJEET. 2 OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS ZIBRO-TUOTTEEN MYYJÄÄN. 3 KÄÄNNÄ ESIIN VIIMEINEN SIVU ENNEN KUIN ALOITAT LUKEMISEN. e e e e e e e e

FIN p50_61_fi_R224TC.indd 50 03-06-13 13:42YLEISET KÄYTTÖOHJEET Seuraavassa on kuvattu lämmittimen käyttöönoton tärkeimmät vaiheet. Yksityiskohtaisemmat tiedot ovat käyttöohjeessa (sivulta 53 alkaen).• Paloturvallisuudenvuoksisäiliöontäytettäväjokolämmittimenollessapoispäältätaierihuoneessakuinlämmitin.• Kun säiliö on täytetty turvallisen matkan päässälämmönlähteistä ja avotulesta, huolehdi säiliönsulkemisestakunnolla(ks.kohtaB).• Varastoipolttoöljykanisteritviileässäjapimeässä,jakäytäniissäalkuperäisiäkorkkejajatiivisteitä.• Polttoöljykinvanhenee. Otakäyttöön uusikanis-teriainalämmityskaudenalussa.• KunkäytätlämmittimessäZibroPremiumQualityFuels-paloöljyä,voitollavarmapaloöljynkorkeas-talaadusta.• Josvaihdatpaloöljynmerkkiätaityyppiä,varmistaettäkaikkiaikaisemminkäytössäollutöljyonty-hjentynytsiirrettävänlämmittimensisältä.• Kun lämmitin sytytetään ensimmäisen kerran, sehaiseejonkinaikaa”uudelta”.

OFF-painike (hätä-sammutusta varten)Nystyräpintainen sydämen säätönuppiSytytyspainikePalokammioPalokammion kädensijaPolttoainenäyttöRitiläIrrotettavan säiliön kansi Irrotettava säiliö Irrotettavan säiliön polttoainenäyttöSytytyskäämiParistokotelo

3 KÄÄNNÄ ESIIN VIIMEINEN SIVU ENNEN KUIN ALOITAT LUKEMISEN. e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e e Poista kaikki pakkausmateriaalit (ks. kohta A kuvassa A).Täytä irrotettava säiliö 9 ja odota 30 minuuttia ennen lämmittimen sytyttämistä (ks. kohta B, kuva I).Aseta paristot paristokoteloon L (ks. kohta A, kuva G).Tarkista, että palokammio 4 on täysin suorassa (ks. kohta A, kuva F).Sytytä lämmitin työntämällä hitaasti liekinsäädintä 2 ja sytytyspainiketta 3 samanaikaisesti alaspäin (ks. kohta C, kuvat K ja L).Lämmittimen sytyttämisen jälkeen on odotettava 10–15 minuuttia ennen kuin voidaan tarkistaa, palaako lämmitin kunnolla (ks. kohta D).Sammuta lämmitin (ks. kohta E).

FIN p50_61_fi_R224TC.indd 51 03-06-13 13:42Deze transportdop vindt u los in de doos. Alleen hiermee kunt u de kachel na gebruik probleemloos vervoeren. Goed bewaren dus! MITÄ SINUN TULEE TIETÄÄ ENNEN KÄYTTÖÄ VARMISTA AINA, ETTÄ ILMANVAIHTO ON RIITTÄVÄ Lue tämä käyttöopas huolellisesti ennen kuin käytät laitetta. Säilytä opas vastaisuuden varalle. Asenna laite vain siinä tapauksessa, että se on paikallisten ja kansallisten lakien, määräysten ja standardien mukainen. Laitetta saa käyttää vain lämmityslaitteena kotitalouksissa. Laitetta saa käyttää vain kuivissa sisätiloissa tavallisissa kotioloissa, kuten olohuoneessa, keittiössä tai autotallissa. Tässä lämmittimessä on ilmanlaadun valvontajärjestelmä M. Jos lämmittimen käyttöhuoneen ilmanvaihto ei ole riittävää tai huone on liian pieni, lämmitin sammuu automaattisesti. Varmista, että ilmanvaihto on riittävä. Näin lämmitys toimii miellyttävästi ja turvallisesti. Mallista riippumatta on aina varmistettava, että lämmitintä käytetään riittävän suuressa tilassa, jolloin käyttö on turvallista eikä lisäilmanvaihtoa tarvita. Jos huone on vaadittua pienempi, ovi tai ikkuna on pidettävä hieman raollaan (noin 2,5 cm). Tilassa, jossa lämmitintä käytetään, on oltava riittävä ilmanvaihto (tulo- ja poistoilma-aukkojen on oltava vähintään 50 cm

). Turvalaitteisiin ei saa tehdä muutoksia, koska siinä tapauksessa ilman lämpöanturin toimintaa ei voida taata. Jos olet epävarma, ota yhteyttä myyjäliikkeeseen.

Laitteessa on safe top -toiminto. Se alentaa laitteen päällä olevan levyn lämpötilaa. Tällä tavoin pienennetään merkittävästi vahinkoriskiä, joka aiheutuu levyn koskettamisesta epähuomiossa. Ota kuitenkin huomioon, että levy kuumenee tästä huolimatta. Vältä peitelevyn ja ritilän koskettamista. Ranskaa koskeva huomautus: Lämmitin on suunniteltu toimimaan ainoastaan siirrettäville, nestemäisellä polttoaineella toimiville lämmittimille tarkoitetulla paloöljyllä asetusten 09 ja 25-06-2010 mukaisesti. Muiden polttoaineiden käyttö on kielletty. Kysy myyjäliikkeestä tai katso verkkosivustoltamme jälleenmyyjien osoitteet. Nestemäisellä polttoaineella toimiva siirrettävä lämmitin on tarkoitettu lisälämmittimeksi, ei jatkuvaksi lämmönlähteeksi. Yhdistynyttä kuningaskuntaa koskeva huomautus: Käytä ainoastaan C1-luokan paloöljyä ohjeen BS2869 osan 2 mukaisesti tai vastaavaa. Käyttäjän on noudatettava seuraavia käyttöohjeita: ÄLÄ - käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä asuntovaunussa, veneessä tai ajoneuvon ohjaamossa. - käytä nestemäisellä polttoaineella toimivaa siirrettävää lämmitintä huonosti ilmastoidussa tilassa (tarkista lämmitettävän tilan vähimmäismitat taulukosta), maan pinnan alapuolella sijaitsevissa tiloissa tai yli 1500 metrin korkeudessa. - tee muutoksia lämmittimen turvalaitteisiin. Tämäntyyppisen lämmittimen käyttö yleisissä tiloissa edellyttää määräysten mukaista ennakkolupaa. Hanki tietoa tarvittavista luvista etukäteen. OIKEA POLTTOAINE Zibro-lämmitin on suunniteltu käytettäväksi laadukkaan, vedettömän ja puhtaan parafiiniöljyn kuten Zibro Premium Quality Fuels -öljyn kanssa. Vain tällaisia polttoaineita käytettäessä palaminen on varmasti puhdasta ja täydellistä. Heikkolaatuisen polttoaineen käytöstä voi seurata Alleen met de juiste brandstof bent u verzekerd van een veilig, efficiënt en comfortabel gebruik van uw verplaatsbare kachel.

FIN p50_61_fi_R224TC.indd 52 03-06-13 13:42e e e e e e e liian suurien tervakerrostumien muodostuminen lasikuitusydämeen e epätäydellinen palaminen e lämmittimen käyttöiän lyhentyminen e savua ja/tai hajuja e kerrostumien muodostuminen ritilään tai kuoreen. Oikean polttoaineen valinta on siten olennaisen tärkeää lämmittimen turvallisen, tehokkaan ja miellyttävän käytön kannalta. Takuu ei kata muun kuin korkealaatuisen, vedettömän ja puhtaan paloöljyn käytöstä johtuvia vaurioita tai toimintahäiriöitä. Käänny lämmittimen polttoainetta valitessasi aina paikallisen Zibro-myyjän puoleen.

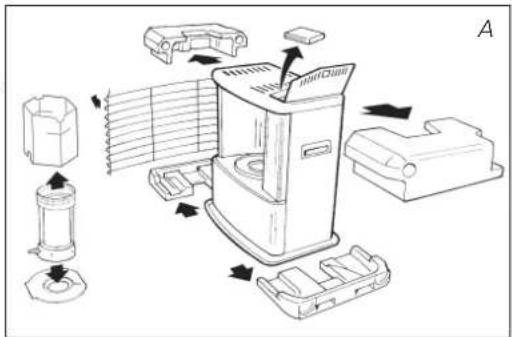

Ota Zibro-lämmitin varovasti pois laatikosta ja tarkista laatikon sisältö. Lämmittimen lisäksi laatikossa on myös e käsikäyttöinen polttoainepumppu e kuljetuskorkki e nämä käyttöohjeet. Säilytä laatikko ja pakkausmateriaalit (kuva A) varastointia ja/tai kuljetusta varten.

Poista muut pakkausmateriaalit: e Poista pakkausmateriaali ritilästä 7. Nosta ritilä pois reiästä (kuva B) ja vedä sitä eteenpäin. e Paina palokammion 4 päällä olevaa pakkausmateriaalia hieman alas ja poista se (kuva C). Poista myös palokammion alla olevat pakkausmateriaalit (kuva D). e Aseta palokammio takaisin paikalleen. Palokammio on oikeassa asennossa, kun sitä voidaan siirtää kevyesti hieman vasemmalle ja oikealle kädensijastaan 5 (kuva F). Sulje ritilä: Nosta sitä hieman, jotta se menee takaisin reikäänsä. e Avaa irrotettavan säiliön kansi 8 ja poista pahvipala.

Täytä irrotettava säiliö kohdassa B kuvatulla tavalla.

Aseta paristot niille varattuun koteloon L lämmittimen takana (kuva G). Varmista, että pariston plus- ja miinusnavat vastaavat merkkejä + ja – paristo- kotelossa.

Lattian tulisi olla kiinteä ja täysin tasainen. Siirrä lämmitintä, jos se ei ole suorassa. Älä yritä korjata lattian epätasaisuutta asettamalla kirjoja tai muita tavaroita lämmittimen alle.

Lämmitin on nyt käyttövalmis.

B POLTTOAINEEN TÄYTTÖ

Täytä irrotettava polttoainesäiliö paikassa, jossa pienet roiskeet eivät haittaa. Toimi seuraavasti:

Varmista, että lämmitin on sammutettu.

Avaa yläkansi ja nosta irrotettava säiliö pois lämmittimen sisältä (kuva H). Huomautus: Säiliöstä voi valua joitakin tippoja. Aseta irrotettava säiliö maah- an (siten että korkki osoittaa ylöspäin, kuva I) ja kierrä polttoainekorkki auki.

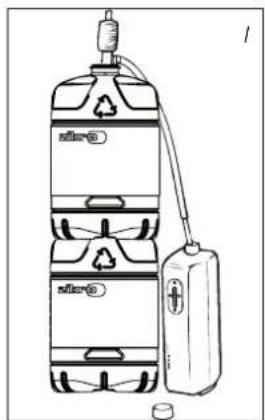

Täytä säiliö käyttämällä apuna polttoainepumppua (seuraa pumpun käyttöo- hjeita). Varmista, että polttoainekanisteri on korkeammalla kuin irrotettava polttoainesäiliö (kuva J). Aseta uurrettu letku irrotettavan säiliön täyttöauk- koon.

Tarkkaile irrotettavan säiliön polttoainenäyttöä säiliötä täyttäessäsi (kuva D). Lopeta täyttö, kun polttoainenäyttö osoittaa, että säiliö on täynnä. Älä kos- kaan täytä säiliötä liian täyteen, erityisesti kun polttoaine on kylmää (polt- toaine laajenee lämmetessään).

Anna pumppuun jääneen polttoaineen valua takaisin polttoainekanisteriin ja irrota pumppu varovasti. Kierrä säiliön korkki huolellisesti kiinni. Puhdista pol- ttoainevuodot.

Tarkista, että polttoainesäiliön korkki on suorassa ja kunnolla kiinni. Aseta irrotettava säiliö takaisin lämmittimeen (korkki alaspäin). Sulje kansi.

C LÄMMITTIMEN SYTYTTÄMINEN

Uudesta lämmittimestä voi hetken aikaa tulla hajuja, kun sitä käytetään ensimmäisen kerran. Sen vuoksi ilmanvaihdosta on huolehdittava erityisen hyvin tai lämmitin on sytytettävä oleskelutilojen ulkopuolella. Kun käytät lämmitintä ensimmäisen kerran, aseta ensin täytetty polttoainesäiliö paikalleen ja odota sen jälkeen noin 30 minuuttia ennen lämmittimen sytyttämistä. Näin lasikuitusydän ehtii imeä polttoainetta. Menettele samoin, jos säiliön polttoaine on kokonaan poltettu loppuun tai jos lasikuitusydän on vaihdettu. Tarkista polttoainenäytöstä 6 aina ennen lämmittimen sytyttämistä, onko säiliötä tarpeen täyttää. Sytytä lämmitin aina sytytyskäämin avulla. Älä koskaan käytä tulitikkuja tai tupakansytytintä. Noudata seuraavassa kuvattua menettelyä.

Käännä nystyräpintaista sydämen säätönuppia 2 myötäpäivään niin pitkälle kuin se kääntyy (kuva K). Jos käytät paljon voimaa, nuppi voi kääntyä hieman yli. Se palaa kuitenkin automaattisesti aloitusasentoon.

Paina sytytyspainiketta C (kuva L), mutta älä käytä liikaa voimaa. Vapauta sytytyspainike heti, kun palokammiossa D näkyy liekki. Jos lämmitintä on käytetty vain joitakin kertoja ja sydämen säätönuppi ei ole lukittunut, käännä säätönuppi (kuva S) kokonaan vasemmalle ennen kuin asetat sydämen korkeimpaan asentoon sytytystä varten (kohta C).

Kun lämmitin on sytytetty, tarkista aina, että palokammio D on vaakasuorassa, liu’uttamalla sitä hieman vasemmalle ja oikealle kammiossa olevan kädensijan 5 avulla. Kammion tulisi liikkua kevyesti. Jos palokammio ei ole suorassa, muodostuu savua ja nokea.

D LÄMMITTIMEN POLTTAMINEN

Lämmittimen sytyttämisen jälkeen on odotettava 10–15 minuuttia, ennen kuin voidaan tarkistaa, että lämmitin palaa kunnolla. Liian suuri liekki voi aiheuttaa savua ja nokea, kun taas liian pieni liekki aiheuttaa hajuja. Käännetyn sivun toisella puolella on kuvattu liekin pienin ja suurin sallittu palamiskorkeus (kuva Q). Liekkiä voi säätää hieman liekinsäätimen 2 avulla (kuva M). Liian pieni liekki voi johtua myös e riittämättömästä polttoainemäärästä (täytä säiliö) e polttoaineen heikosta laadusta (ota yhteys tuotteen myyjään) e riittämättömästä ilmanvaihdosta (avaa ikkuna tai luukku raolleen) e sydämen kulumisesta (ota yhteys tuotteen myyjään tai vaihda sydän, ks. kohta L) Kun huoneen ilmanvaihto on riittämätön, lämmitin sammuu automaattisesti. Kun huoneen ilmanvaihtoa on tehostettu (esimerkiksi avaamalla ovea tai ikkunaa hie- man enemmän), lämmitin voidaan sytyttää uudelleen. Tässä lämmittimessä on turvajärjestelmä, joka sammuttaa lämmittimen automaat- tisesti, jos vaihtosäiliö nostetaan pois lämmittimestä. Voit kytkeä lämmittimen uudelleen päälle asettamalla vaihtosäiliön takaisin ja noudattamalla luvussa C olevia ohjeita.

E LÄMMITTIMEN SAMMUTTAMINEN

Anna lämmittimen palaa pienimmällä asetuksella noin yhden minuutin ajan. Paina OFF-painiketta 1. Liekki sammuu hetken kuluttua (kuva N). F HÄIRIÖT SEKÄ NIIDEN SYYT JA POISTAMINEN Jos häiriötä ei voida poistaa seuraavien ohjeiden avulla, ota yhteys Zibro-tuotteen myyjään.

e Paristoja ei ole asetettu oikein paristokoteloon. Tarkista (kuva G). e Paristoissa ei ole riittävästi virtaa jäljellä sytytystä varten. Vaihda (kuva G). e Säiliöstä on loppunut polttoaine tai sydän on vaihdettu. Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen. e Sytytyskytkintä 3 painetaan liian voimakkaasti. Käytä painaessasi vähemmän voimaa (kohta C). e Sytytyskäämi K on vaurioitunut. Ota yhteys tuotteen myyjään. EPÄSÄÄNNÖLLINEN LIEKKI JA/TAI NOKI JA/TAI HAJU e Palokammio 4 ei ole oikeassa asennossa. Aseta kammio suoraan kädensijan 5 avulla siten, että voit helposti liu’uttaa kammiota vasemmalle ja oikealle, ja se on suorassa. e Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta.

p50_61_fi_R224TC.indd 55 03-06-13 13:42e Käytetyn polttoaineen tyyppi on väärä. Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen käyttöä”). e Lämmittimen alaosaan on kertynyt pölyä. Ota yhteys tuotteen myyjään. e Sydämen korkeus ei ole oikea. Ota yhteys tuotteen myyjään.

LÄMMITIN SAMMUU VÄHITELLEN

e Polttoainesäiliö on tyhjä. Katso kohta B. e Alempaan säiliöön on päässyt vettä. Ota yhteys tuotteen myyjään. e Sydän on kovettunut yläpuolelta. Polta lämmitintä, kunnes kaikki polttoaine on käytetty (kohta G). Käytä oikeaa polttoainetta. e Käytetty polttoaine on vanhaa. Käytä uuden lämmityskauden alussa uutta polttoainetta.

LÄMMITTIMEN LIEKKI PYSYY LIIAN PIENENÄ

e Sydän on liian alhaalla. Ota yhteys tuotteen myyjään. e Lämmitin on polttanut lähes kaiken polttoaineen ennen säiliön täyttämistä. Odota 30 minuuttia irrotettavan säiliön täyttämisen ja paikalleen asettamisen jälkeen ennen kuin sytytät lämmittimen. e Käytetyn polttoaineen tyyppi on väärä. Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen käyttöä”). e Tilan ilmanvaihto ei ole riittävä. Jätä ikkuna tai ovi kokonaan auki joksikin aikaa.

LÄMMITTIMEN LIEKKI ON LIIAN SUURI

e Käytetyn polttoaineen tyyppi on väärä tai se on liian haihtuvaa. Katso kappale ”OIKEA POLTTOAINE” (kohta ”Mitä sinun tulee tietää ennen käyttöä”). e Sydän on liian korkealla. Ota yhteys tuotteen myyjään. G KUNNOSSAPITO Lämmitintä ei juuri tarvitse huoltaa. On kuitenkin tärkeää, että pöly ja lika poistetaan ajoissa kostealla liinalla, koska muuten ne voivat aiheuttaa vaikeasti poistettavia pinttymiä. Normaaleissa olosuhteissa kuluvia osia on vain kolme:

Voit vaihtaa paristot itse. Älä hävitä vanhoja paristoja muun kotitalousjätteen mukana. Noudata kemiallisiin kotitalousjätteisiin sovellettavia paikallisia määräyksiä.

Jotta lasikuitusydän kestäisi käytössä pitempään, lämmittimen on silloin tällöin annettava palaa niin kauan, että säiliö on täysin tyhjä ja lämmitin sammuu itsestään. Toimi näin, kun huomaat, että liekki heikkenee. Tyhjäksi polttamisesta aiheutuu jonkin verran hajua, minkä vuoksi suositellaan lämmittimen siirtämistä oleskelutilojen ulkopuolelle.

Rikkoutunut sytytyskäämi FIN p50_61_fi_R224TC.indd 56 03-06-13 13:42++

Sytytyskäämi kestää pidempään, jos sytytät oikealla tavalla. Vaihda paristot ajoissa ja varmista, ettet paina sytytyskytkintä liian voimakkaasti. Jos hehkulanka on poikki, sytytyskäämi on vaihdettava. Älä poista lämmittimen osia itse. Ota korjausta koskevissa asioissa aina yhteys tuotteen myyjään. Anna lämmittimen jäähtyä, ennen kuin aloitat huolto- tai ylläpitotyöt. H VARASTOINTI (LÄMMITYSKAUDEN PÄÄTTYESSÄ) Suosittelemme, että polttoainesäiliössä oleva polttoaine poltetaan kokonaan loppuun lämmityskauden päättyessä ja lämmitin varastoidaan asianmukaisesti. Noudata seuraavaa menettelyä:

Sytytä lämmitin oleskelutilojen ulkopuolella ja anna sen palaa, kunnes kaikki polttoaine on käytetty.

Anna lämmittimen jäähtyä.

Puhdista lämmitin kostealla liinalla ja kuivaa se sitten liinalla.

Poista paristot paristokotelosta L ja varastoi ne kuivaan paikkaan..

Varastoi lämmitin pölyttömään paikkaan ja, jos mahdollista, alkuperäisessä pakkauksessa. Käyttämätöntä polttoainetta ei voi käyttää seuraavalla läm- mityskaudella. Jos polttoainetta on vielä jäljellä, älä heitä sitä pois, vaan huolehdi sen hävittämisestä kemiallisten kotitalousjätteiden käsittelyä koskev- ien paikallisten määräysten mukaisesti.

Käytä uuden lämmityskauden alussa aina uutta polttoainetta. Kun aloitat uudelleen lämmittimen käytön, noudata jälleen käyttöohjeita (alkaen koh- dasta A ja kuten ohjeissa on kuvattu). I KULJETUS Tee seuraavat toimenpiteet polttoainevuotojen välttämiseksi lämmittimen kuljetuksen aikana:

Anna lämmittimen jäähtyä.

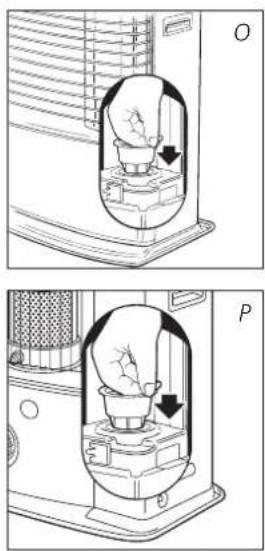

Poista irrotettava säiliö I lämmittimestä ja irrota polttoainesuodatin (kuva O). Suodattimesta voi vuotaa joitakin tippoja. Pidä sitä varten liinaa valmiina. Säilytä polttoainesuodatinta ja irrotettavaa säiliötä lämmittimen ulkopuolella.

Aseta kuljetuskorkki polttoainesuodattimen paikalle (kuva P). Paina se tiukas- ti kiinni. Kuljetuskorkki estää enimmät öljyvuodot lämmittimestä siirtämisen aikana.

Liikuta lämmitintä aina pystysuorassa asennossa.

Poista polttoöljy lämmittimessä kiinni olevasta säiliöstä pumpulla ennen siirtämistä tai jos öljy on vääränlaista tai likaista. Irrota ensin öljynsuodatin ja syötä pumpun letku lämmittimessä kiinni olevaan säiliöön. Toimi samalla tavoin, jos säiliöön on päässyt vettä.

Sytytys sähköinen Mitat (mm) leveys 428 Polttoaine parafiini (pohjalevyn kanssa) syvyys 295 Teho (kW)

2,40 korkeus 453 Sopiva tila (m

40-85 Lisävarusteet: käsikäyttöinen polttoainepumppu

Polttoaineen kulutus (l/h)

0,250 kuljetuskorkki Polttoaineen kulutus (g/h)

200 Tarvittavat paristot 2x RD20 kg, MN 1300 Palamisaika aika yhdellä säiliöllisellä (h)

16 1,5V, size D Irrotettavan säiliön tilavuus (litraa) 4,0 Sydämen tyyppi F Weight (kg) 7,5

• Maksimisäädöillä ** Määritetyt arvot ovat suuntaa antavia K TAKUUEHDOT Lämmittimellä on 48 kuukauden pituinen takuu, joka alkaa ostopäivästä. Tämän jakson aikana kaikki materiaali- ja valmistusvirheet korjataan veloituksetta. Takuuseen sovelletaan seuraavia ehtoja:

Muita vahinkoja, mukaan lukien välillisiä vahinkoja koskevat vaatimukset on nimenomaisesti poissuljettu.

Takuuaikana tehdyt korjaukset tai osien vaihdot eivät pidennä takuuaikaa.

Takuu ei ole voimassa, jos lämmittimeen on tehty muutoksia, siinä on käytetty muita kuin alkuperäisiä varaosia tai korjauksia on teetetty kolmannella osapuolella.

Takuu ei koske normaalikäytössä kuluvia osia, kuten paristoja, sytytyspuolaa, sydäntä ja käsikäyttöistä polttoainepumppua.

Takuu on voimassa ainoastaan esitettäessä alkuperäinen, päivätty ostotosite, johon ei ole tehty muutoksia.

Takuu ei koske vahinkoja, jotka johtuvat käyttöohjeiden vastaisesta toimin- nasta, huolimattomuudesta tai vääräntyyppisen tai vanhentuneen polt- toaineen käytöstä. Vääränlaisen polttoaineen käyttö voi olla jopa vaarallista*.

Kuljetuskustannukset ja lämmittimen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla. Tarpeettomien kustannusten välttämiseksi suosittelemme, että luet aina ensin käyttöohjeet huolellisesti. Jos käyttöohjeista ei ole apua, vie lämmitin tuotteen myyjälle korjausta varten.

• ∑ Erityisen herkästi palavat ainesosat voivat aiheuttaa hallitsematonta palamista ja tulen leviämisen. Jos näin pääsee käymään, älä koskaan yritä siirtää lämmitintä, vaan sammuta se välittömästi (ks. kohta E). Hätätapauksissa voit käyttää palosammutinta, mutta vain B-tyypin sammuttimia eli hiilidioksidi- tai jauhesammutinta. p50_61_fi_R224TC.indd 58 03-06-13 13:4214 OHJEITA TURVALLISTA KÄYTTÖÄ VARTEN 1 Lapsiaonvalvottava,etteivätheleikilaitteenkanssa. 2 Äläsiirrälämmitintä,kunsepalaataionvieläkuuma.Älätäytätaihuolla lämmitintä,kunsepalaataionvieläkuuma. 3 Sijoitalämmitinsiten,ettäsenetupuolionvähintään1,5metrinetäisyydellä seinistä,verhoistajahuonekaluista. 4 Äläkäytälämmitintäpölyisissätaierityisenvetoisissapaikoissa.Niissäpala- mineneitapahduparhaallamahdollisellatavalla. 5 Sammutalämmitinennenkuinmenetnukkumaan. 6 Säilytäjasiirräpolttoainettavainsopivissasäiliöissäjakanistereissa. 7 Varmista,ettäpolttoaineeialtistulämmölletaisuurillelämpötilanvai- hteluille.Säilytäpolttoainettaainaviileässä,kuivassajapimeässäpaikassa (auringonvaloheikentäälaatua). 8 Äläkoskaankäytälämmitintäpaikoissa,joissavoiollahaitallisiakaasujatai hajuja(esim.pakokaasuataimaalinhajua). 9 Muista,ettälämmittimenritiläkuumenee.Laitteenpeittämisestäaiheutuu tulipalovaara. 10 Varmistaaina,ettäilmanvaihtoonriittävä. 11 Tätälaitettaeioletarkoitettusellaistenhenkilöiden(mukaanlukienlapset) käyttöön,joillaonrajoittuneetfyysiset,sensorisettaihenkisetkyvyttaijoilta puuttuukokemustajatietoa,paitsijosheidänturvallisuudestaanvastuussa olevahenkilöonantanutheilleohjaustataitietoalaitteenkäytöstä. 12 Sellaiset8-vuotiaatjatätävanhemmatlapsetsekähenkilöt,joidenfyysiset, aistillisettaihenkisetominaisuudetovatrajallisettaijoiltapuuttuukoke- mustataitietämystätämänlaitteenkäytöstä,saavatkäyttäävalvonnanalai- sinataisaadessaanohjeetlaitteenturvallisestakäytöstäjaymmärtäessään laitteenkäyttöönsisältyvätvaarat. 13 Lapseteivätsaaleikkiälaitteella. 14 Lapseteivätsaasuorittaahuolto-taipuhdistustoimenpiteitälaitteelleilman valvontaa.

Avaa kansi ja poista irrotettava polttoainesäiliö.

Avaa eturitilä. Ota palokammio pois lämmittimestä. Sulje ritilä.

Vedä nystyräpintainen sydämen säätönuppi pois läm- mittimestä.

Kierrä auki lämmittimen kuoren takana ja sivuilla olevat kolme ruuvia. Vedä kuorta hieman eteenpäin ja irrota se sitten aluslevystä.

Kierrä auki sydämen pidikkeessä olevat neljä siipimutteria.

Nosta sydämen pidikettä ja sydämen mekanismia.

Irrota pidikettä kiinni pitävän karan ruuvi ja irrota pidike.

Käännä karaa oikealle loppuun saakka ja irrota sydä- men istukka (ja sydän).

Nosta sydämen istukka ylös ja irrota se pääilmaputkes- ta.

Purista sydäntä siten, että se irtoaa kolmesta kiinnitys- tapista, ja poista sydän istukasta. Muista käyttää suo- jakäsineitä ja pidä valmiina astiaa, johon voit laittaa käytetyn sydämen. p50_61_fi_R224TC.indd 60 03-06-13 13:4261

Aseta sydän istukkaan siihen kaiverretun merkin osoit- tamaan suuntaan.

Aseta sydämen istukka (ja sydän) pääilmaputkeen. Aseta sen jälkeen karan pää sydämen istukassa (jossa on sydän) olevaan uraan oikealta puolelta ja käännä vasemmalle loppuun saakka.

Asenna sydämen korkeuden lukko. Kiristä sen jälkeen ruuvi, joka kiinnittää karan.

Aseta sydämen pidikkeen runko takaisin paikalleen.

Kierrä neljä siipimutteria käsin kiinni.

Aseta nystyräpintainen sydämen säätönuppi paikalleen poltinmekanismiin. Käännä nuppia niin kauas oikealle kuin mahdollista. Paina kaatumiskytkintä. Tarkista, että sydämen voi laskea täysin alas. Toista tämä tarkistus muutamia kertoja. Jos sydäntä ei voi laskea täysin alas, sitä ei ole asennettu paikalleen oikein. Jos näin on, tois- ta menettely kohdasta 12 alkaen.

Aseta kuori takaisin paikalleen ja kierrä kolme ruuvia kiinni. Aseta sydämen säätönuppi takaisin paikalleen. Aseta palokammio takaisin paikalleen. Tarkista, että kammio on suorassa, liu’uttamalla sitä kädensijan avul- la hiukan vasemmalle ja oikealle. Sulje ritilä.
